REAR WIPER AND WASHER

TSB Revision

EXTERIOR

51-19

2. Windshield intermittent wiper interval adjusting knob

Measure the resistance value at terminal numbers 27 and
28. The resistance value should rise smoothly from
approximately 0

Ω

 ("FAST" position) to approximately 1 k

Ω



("SLOW" position).

R EAR  W IPER A ND  WA SHER

GENERAL DESCRIPTION

M1511000100138

OPERATION
Rear Wiper Operation

•

If the rear wiper and washer switch is turned to
the "INT" position with the ignition switch at
"ACC" or "ON" position, the ETACS-ECU causes
the rear wiper to operate continuously two times,
then intermittently at eight-second intervals.

•

If the selector lever is moved to the "R" position
when the rear wiper and washer switch is turned
the "INT" position and the ignition switch at
"ACC" or "ON" position, park/neutral position
switch "R" turns ON. One second later, the
ETACS-ECU causes the rear wiper to operate
two times continuously to ensure good rearward
visibility. The ETACS-ECU then causes the rear
wiper to again operate intermittently at eight-
second intervals.

Rear Washer Operation

•

If the rear wiper and washer switch is turned the
"WASHER" position with the ignition switch at
"ACC" or "ON" position, the rear washer ON
signal is sent to the ETACS-ECU, causing the
rear wiper signal to turn on after 0.9 seconds.
After the rear washer switch signal turns off, the
rear wiper signal turns off in three seconds.

•

If the rear wiper and washer switch is turned to
the "WASHER" position while the rear wiper is at
intermittent mode, the rear washer works for that
period when the washer switch remains on. Then
the rear wipers return to the intermittent mode.

REAR WIPER AND WASHER DIAGNOSIS

M1511000700118

The rear wiper and washer are controlled by ETACS-
ECU. For troubleshooting, refer to GROUP 54B,
SWS Diagnosis.

Windshield low-speed
wiper switch

23

−

 30

Continuity

Windshield high-speed
wiper switch

21

−

 23

Continuity

Windshield washer
switch

22

−

 23

Continuity

SWITCH POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

REAR WIPER AND WASHER

TSB Revision

EXTERIOR

51-20

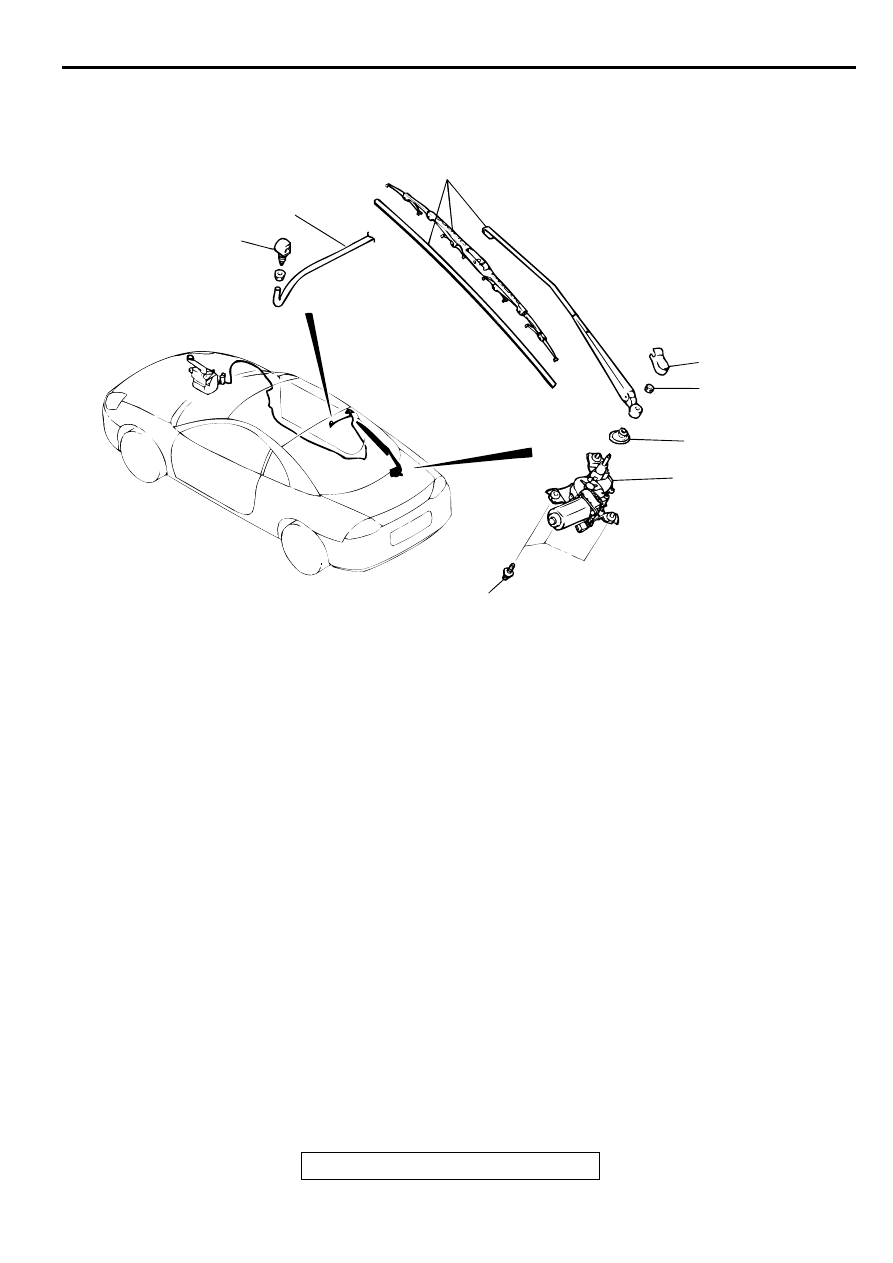

REMOVAL AND INSTALLATION

M1511008800045

NOTE: For removal and installation of the wiper and
washer switch, refer to GROUP 54A, Column switch

P.54A-86

.

AC003327

AX0175AW

9.8 ± 2.0 N·m
87 ± 17 in-lb

1

3

4

4.9 ±0.7 N·m
43 ± 6 in-lb

2

5

6

AB

•

WASHER TANK ASSEMBLY AND
REAR WASHER MOTOR (REFER
TO GROUP 51,WINDSHIELD
WIPER AND WASHER

P.51-15

.)

REAR WIPER MOTOR ASSEMBLY
REMOVAL STEPS
1. COVER

>>A<<

2. REAR WIPER ARM AND BLADE

ASSEMBLY

•

LIFTGATE LOWER TRIM (REFER
TO GROUP 42, LIFTGATE TRIM

P.42-91

.)

>>B<<

3. GROMMET
4. REAR WIPER MOTOR ASSEMBLY

REAR WASHER HOSE REMOVAL
STEPS

•

QUARTER TRIM, LOWER <RH>
(REFER TO GROUP 52A, TRIMS

P.52A-10

.)

5. REAR WASHER HOSE

>>A<<

6. WASHER NOZZLE

REAR WIPER AND WASHER

TSB Revision

EXTERIOR

51-21

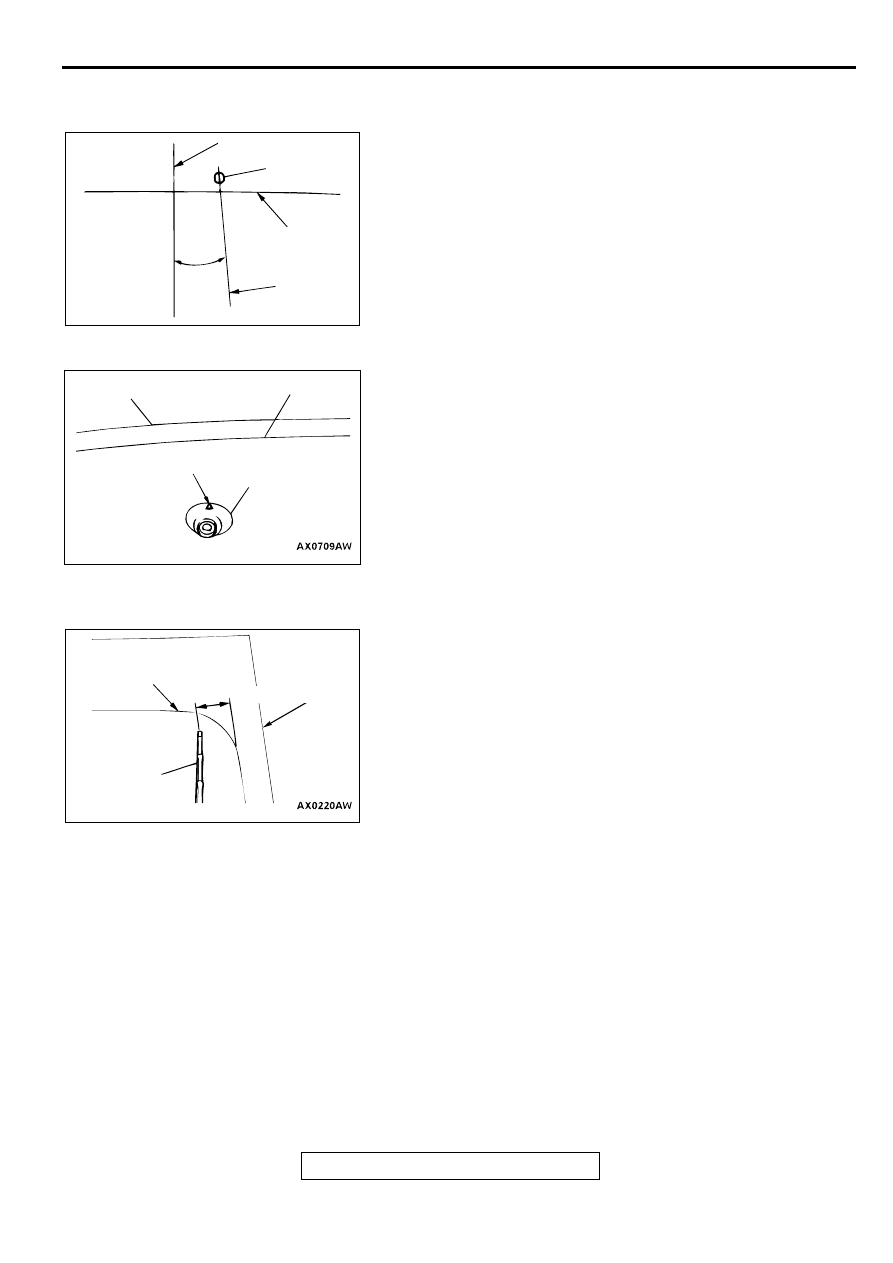

INSTALLATION SERVICE POINTS

>>A<< WASHER NOZZLE INSTALLATION
Install the washer nozzle in the specified direction.

>>B<< GROMMET INSTALLATION
Install the grommet so that the arrow points upwards.

>>C<< REAR WIPER ARM AND BLADE ASSEMBLY
INSTALLATION
Install the wiper blade so that the tip stops at the standard
position (standard value), and also so that the lower section of
the wiper blade enters the middle of the defogger pattern.

Standard value (A): 89

−

 99 mm (3.5

±

 3.9 inches)

AX0707AW

AC003636

DISCHARGE
DIRECTION

CERAMIC LINE

WASHER NOZZLE

GLASS CENTER LINE

AB

5

AC003637

GROMMET

ARROW

GLASS END LINE

CERAMIC LINE

AB

AC003638

CERAMIC LINE

WIPER ARM AND
BLADE ASSEMBLY

A

AB

GLASS END LINE

REAR WIPER AND WASHER

TSB Revision

EXTERIOR

51-22

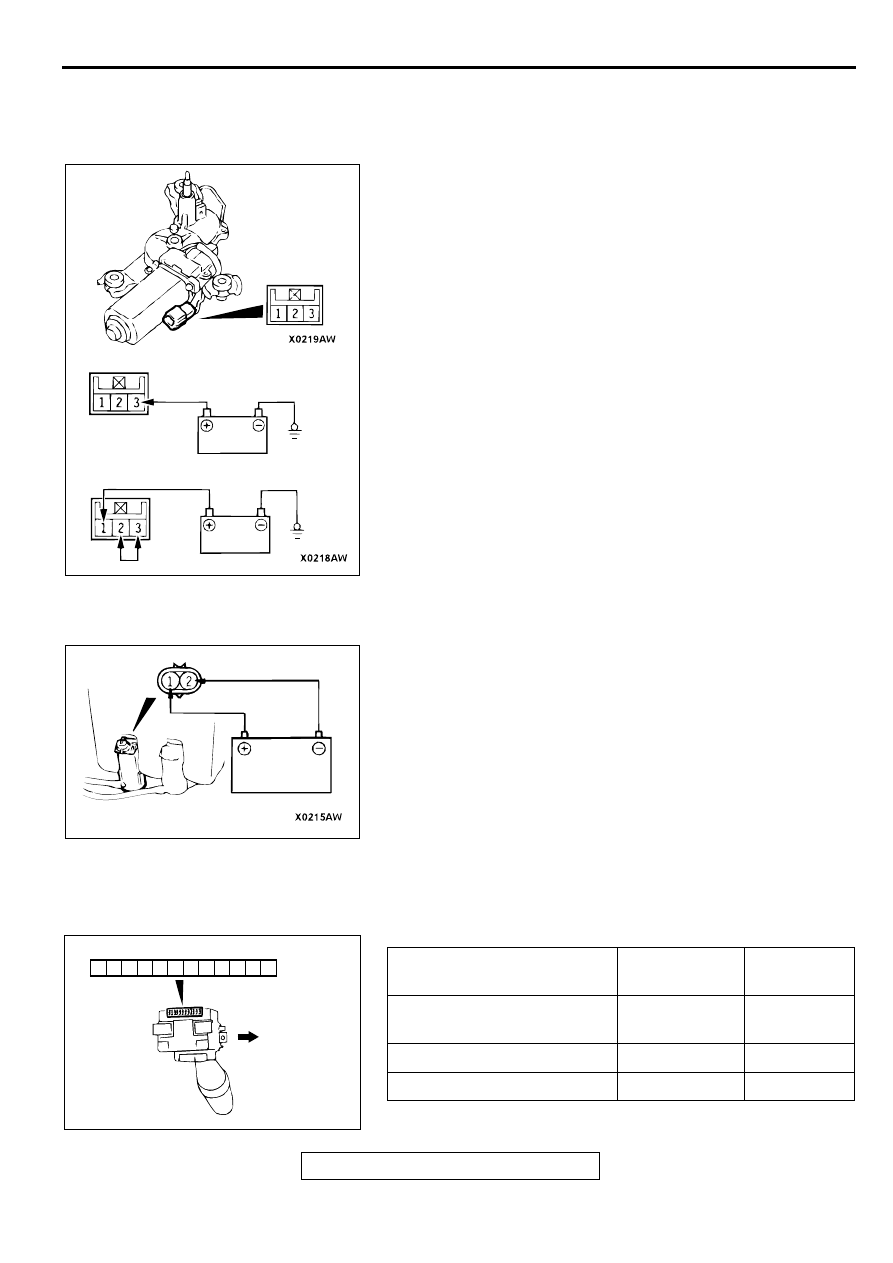

INSPECTION

REAR WIPER MOTOR CHECK

M1511012900067

Check the wiper motor after first disconnecting the wiring
harness connector, and with the wiper motor remaining
installed to the body.
Wiper Motor Operation
Connect a battery to the wiper motor as shown in the
illustration and inspect the motor operation.

Wiper Motor at Stop Position Operation
1. Run the wiper motor, disconnect the battery, and stop the

motor.

2. Reconnect the battery as shown in the illustration, and

confirm that after the motor starts turning it stops at the
automatic stop position.

REAR WASHER MOTOR CHECK

M1511013100064

1. With the washer motor installed to the washer tank, fill the

washer tank with water.

2. When the battery is connected as shown in the figure, check

that the washer squirts out strongly.

REAR WIPER AND WASHER SWITCH
INSPECTION

M1511009500058

AC003639

OPERATION CHECK

STOP POSITION CHECK

AB

AC003640

 SWITCH POSITION

TERMINAL
CONNECTION

SPECIFIED
CONDITION

OFF

 -

No continuity

Rear wiper switch ON

25 - 26

Continuity

Rear washer switch ON

25 - 29

Continuity

21

22

23

24

25

26

27

28

29

30

31

32

AC002017AC

UPPER SIDE
