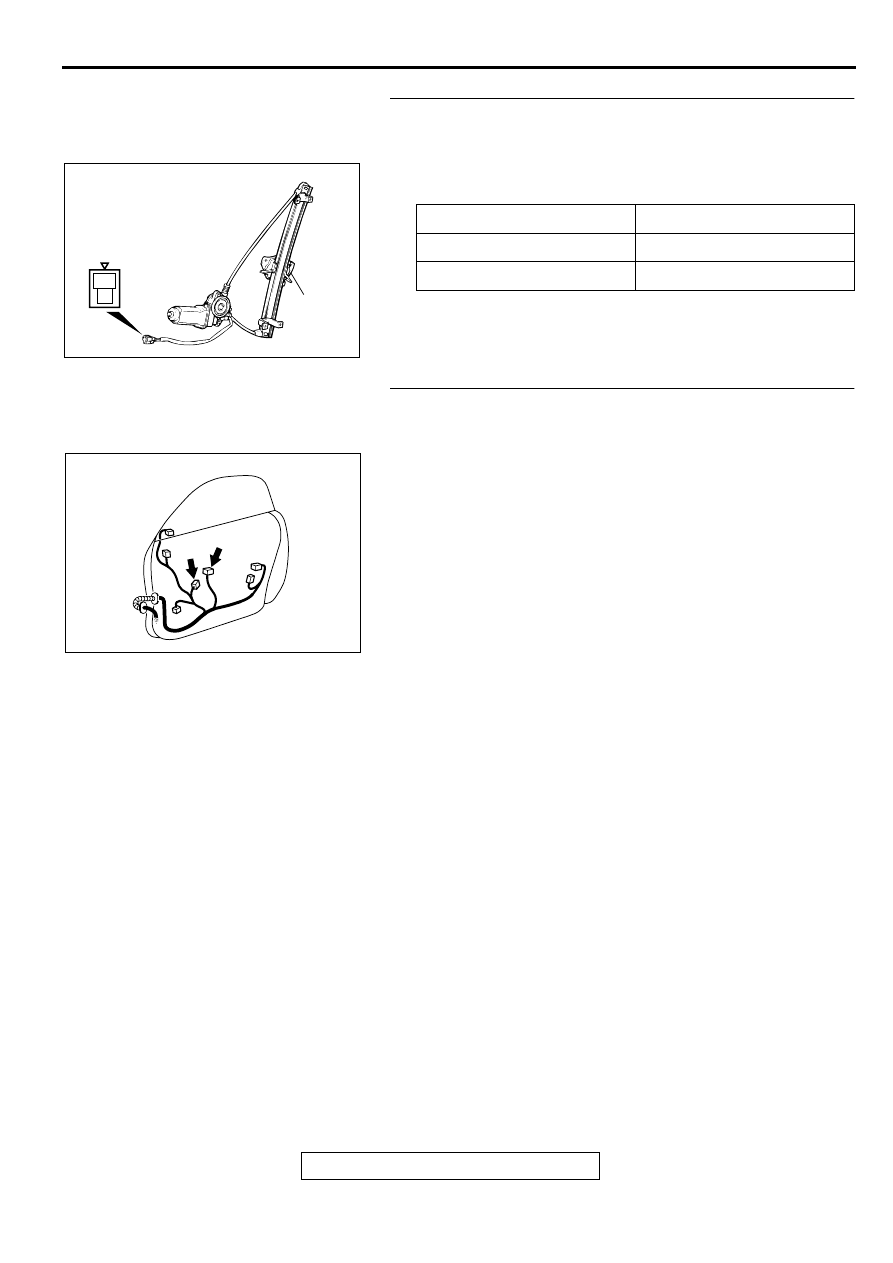

STEP 3. Check the power window motor <RH> operation.
(1) Remove the power window regulator <RH>. (Refer to

P.42-

74

.)

(2) Connect a battery directly to the motor terminals and check

that the motor runs smoothly.

Q: Is the power window motor <RH> damaged?

YES : Replace it, then go to Step 6.
NO :  Go to Step 4.

STEP 4. Check the harness wires between power window
sub-switch connector E-05 and power window motor <RH>
connector E-04.
Q: Are there any damaged wires between power window

sub-switch connector E-05 and power window motor
<RH> connector E-04?
YES : Repair them, then go to Step 6.
NO :  Go to Step 5.

TESTER CONNECTION

SLIDER POSITION

1

−

Battery(+), 2

−

Battery(-)

UP

2

−

Battery(+), 1

−

Battery(-)

DOWN

AC000798

2

1

SLIDER

AB

AC001795

E-04

E-05

CONNECTORS: E-04, E-05

<PASSENGER'S SIDE>

AB

DOOR

TSB Revision

BODY

42-52

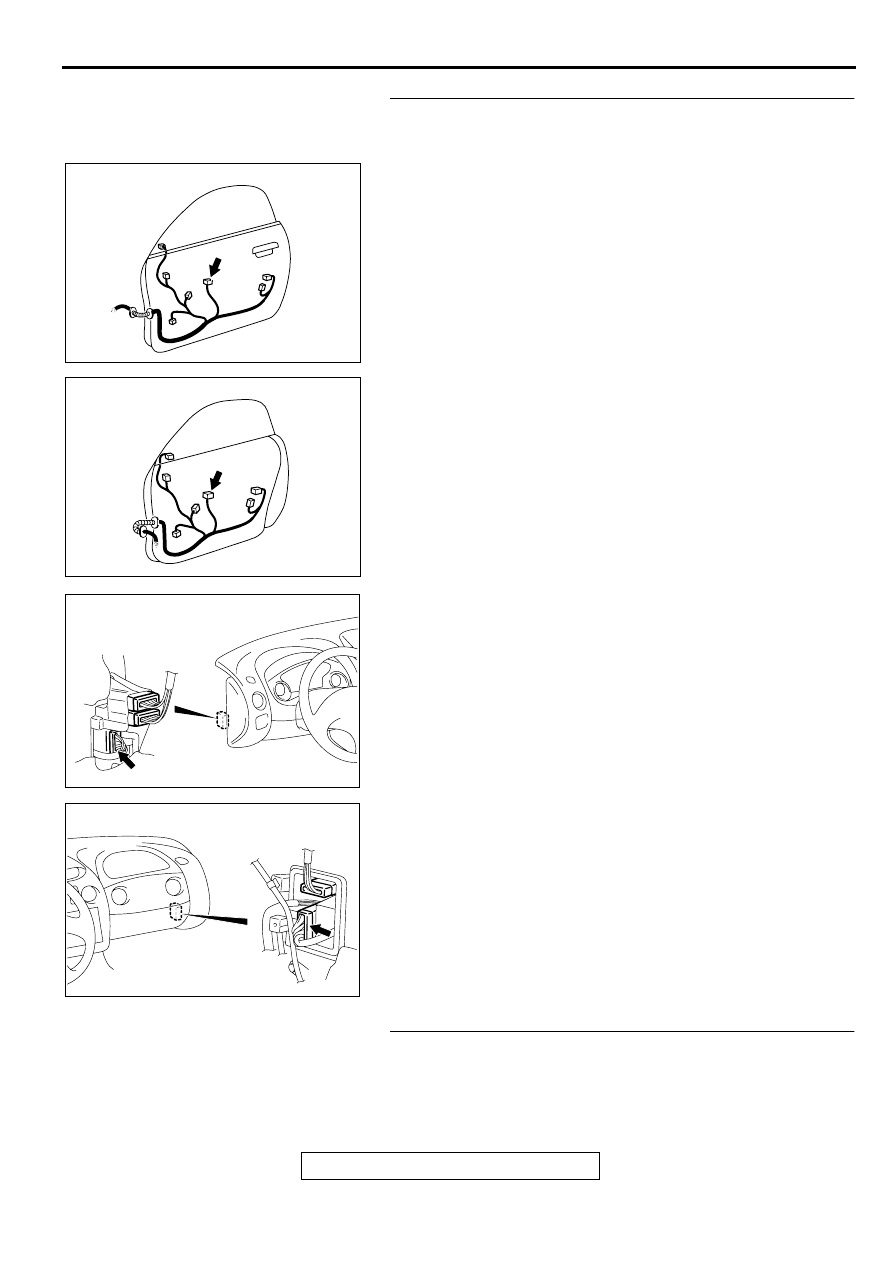

STEP 5. Check the harness wires between power window
main switch connector E-12 and power window sub-switch
connector E-05.
Q: Are there any damaged wires between power window

main switch connector E-12 and power window sub-
switch connector E-05?
YES : Repair them, then go to Step 6.
NO :  Go to Step 6.

NOTE: After inspecting intermediate connector C-91 or C-95,
inspect the wire. If intermediate connector C-91 or C-95 is
damaged, repair or replace it. Refer to GROUP 00E

P.00E-2

,

Harness Connector Inspection. Then go to Step 6.

STEP 6. Check symptoms

Q: Does the door window <RH> open and close normally?

YES : This diagnosis is complete.
NO :  Return to Step 1.

AC001794

E-12

CONNECTOR: E-12

<DRIVER'S SIDE>

AC

AC001795

E-05

CONNECTOR: E-05

<PASSENGER'S SIDE>

AC

AC001991AK

CONNECTOR: C-91

CONNECTOR
BLOCK (LH)

AC001992AG

CONNECTOR: C-95

CONNECTOR
BLOCK (RH)

DOOR

TSB Revision

BODY

42-53

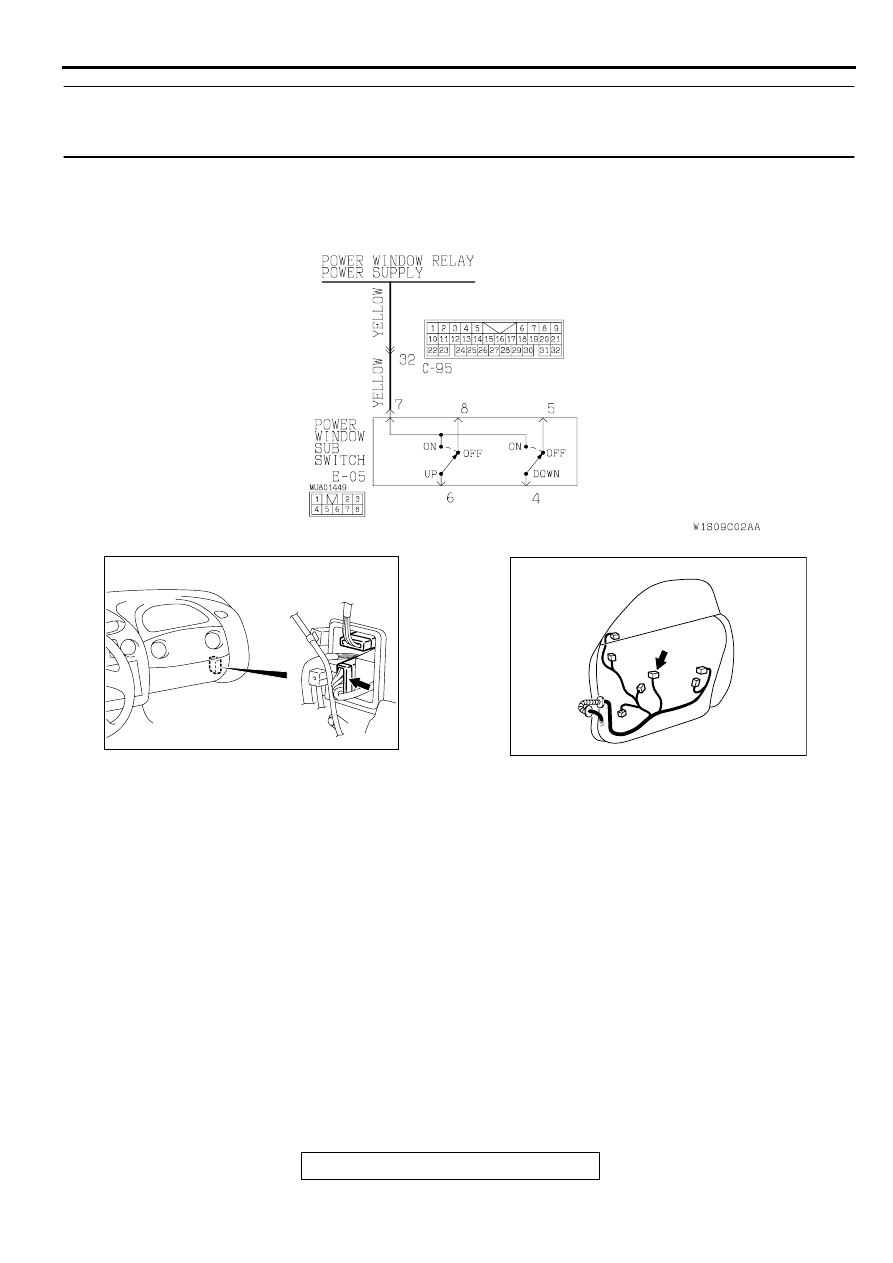

INSPECTION PROCEDURE 3:Some door windows do not or close using the power window sub
switch (on passenger doors).(However,they open or close when the power window main switch is
used.)

CIRCUIT OPERATION

•

Power is supplied to the power window sub-
switch from the power window relay.

TECHNICAL DESCRIPTION (COMMENT)

•

The cause may be a malfunction of the power
window sub-switch power supply circuit.

TROUBLESHOOTING HINTS

•

Malfunction of the power window sub-switch
<RH>

•

Damaged harness wires or connectors

AC003729AB

Power Window Sub-Switch Power Supply

AC001992AG

CONNECTOR: C-95

CONNECTOR
BLOCK (RH)

AC001795

E-05

CONNECTOR: E-05

<PASSENGER'S SIDE>

AC

DOOR

TSB Revision

BODY

42-54

DIAGNOSIS

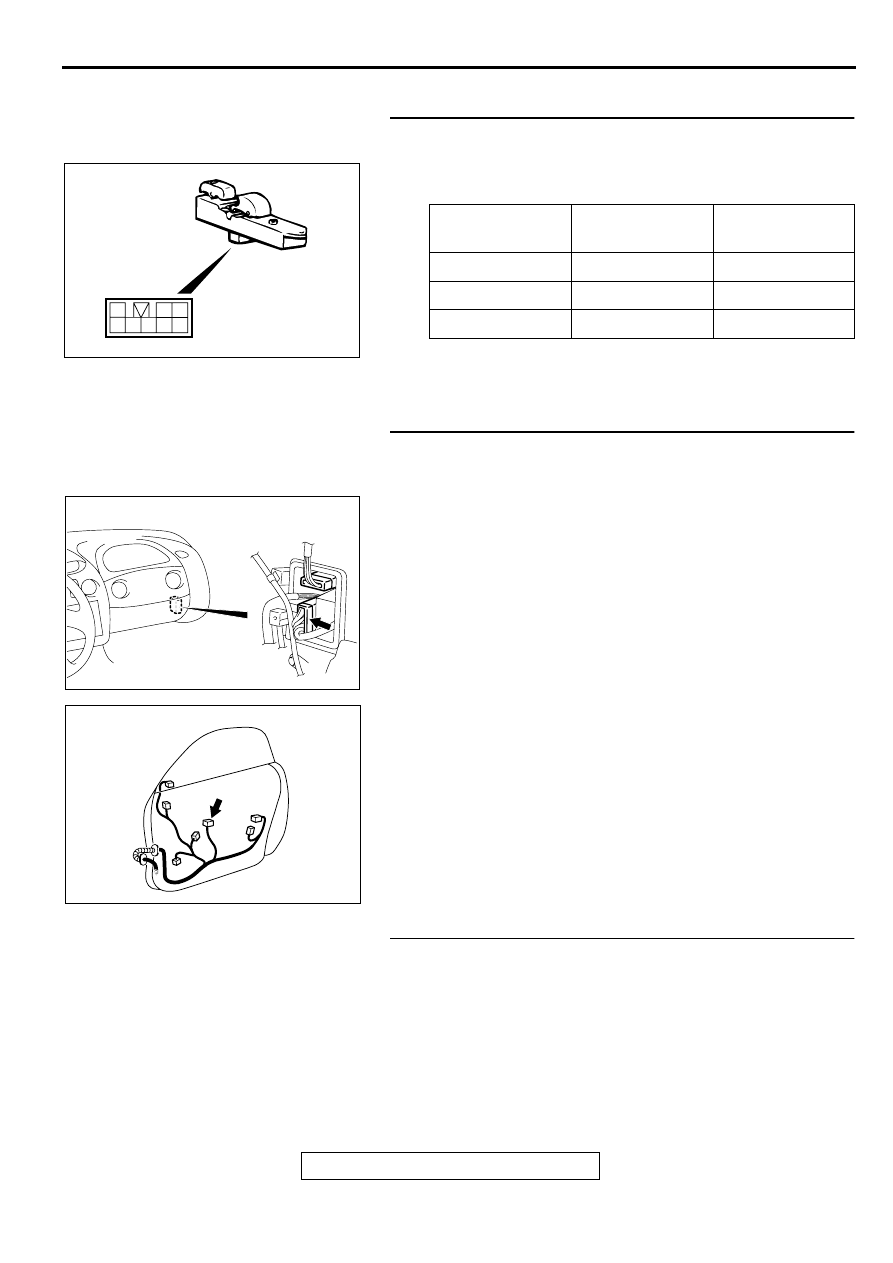

STEP 1. Check the power window sub-switch continuity.
(1)  Remove the power window sub-switch. (Refer to

P.42-71

.)

(2) Check the continuity when the power window sub-switch is

turned to the UP position or DOWN position.

Q: Is the power window sub-switch damaged?

YES : Replace it, then go to Step 3.
NO :  Go to Step 2.

STEP 2. Check the harness wires between power window
sub-switch connector E-05 and connector block connector
C-95.
Q: Are there any damaged wires between power window

sub-switch connector E-05 and connector block
connector C-95?
YES : Repair them, then go to Step 3.
NO :  Go to Step 3.

STEP 3. Check symptoms

Q: Can the power window sub-switch on the passenger's

door open or close all door windows?
YES : This diagnosis is complete.
NO :  Return to Step 1.

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

UP

4

−

 5, 6

−

 7

Continuity

OFF

4

−

 5, 6

−

 8

Continuity

DOWN

6

−

 8, 4

−

 7

Continuity

AC000464

1

2 3

4 5 6 7 8

AC001992AG

CONNECTOR: C-95

CONNECTOR
BLOCK (RH)

AC001795

E-05

CONNECTOR: E-05

<PASSENGER'S SIDE>

AC
