TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

35C-7

5. Turn the ignition switch to the "LOCK" (OFF) position.

6. Disconnect special tool MB991529.

DIAGNOSTIC TROUBLE CODE CHART

M1354000600046

Follow the inspection chart that is appropriate for the
diagnostic trouble code.

DIAGNOSTIC TROUBLE
CODE NO.

INSPECTION ITEM

DIAGNOSTIC CONTENT REFERENCE PAGE

11

Front right wheel speed
sensor

Open circuit or short
circuit

GROUP 35B, Diagnostic
Trouble Code Procedures

P.35B-8

12

Front left wheel speed
sensor

13

Rear right wheel speed
sensor

14

Rear left wheel speed
sensor

15

Wheel speed sensor

Abnormal output signal

16

Power supply system

ABS-ECU power supply
voltage below or above
the standard value. Not
displayed if the voltage
recovers.

Check the battery. (Refer
to GROUP 54A, Battery

−



On-vehicle Service

−



Battery Check

P.54A-5

.)

21

Front right wheel speed sensor

GROUP 35B, Diagnostic
Trouble Code Procedures

P.35B-8

22

Front left wheel speed sensor

23

Rear right wheel speed sensor

24

Rear left wheel speed sensor

31

TCL front left solenoid valve (IN)

P.35C-8

32

TCL front left solenoid valve (OUT)

33

TCL front right solenoid valve (IN)

34

TCL front right solenoid valve (OUT)

38

Stoplight switch system

GROUP 35B, Diagnostic
Trouble Code Procedures

P.35B-18

TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

35C-8

DIAGNOSTIC TROUBLE CODE PROCEDURES

DTC 31, 32, 33, 34: TCL Solenoid Valve inside Hydraulic Unit (Open Circuit or Short Circuit) /DTC 41,
42, 43, 44, 45, 46, 47, 48: ABS Solenoid Valve inside Hydraulic Unit (Open Circuit or Short Circuit) /
DTC 51: Valve Power Supply /DTC 53: Pump Motor

41

ABS front right solenoid valve (IN)

P.35C-8

42

ABS front left solenoid valve (IN)

43

ABS rear right solenoid valve (IN)

44

ABS rear left solenoid valve (IN)

45

ABS front right solenoid valve (OUT)

46

ABS front left solenoid valve (OUT)

47

ABS rear right solenoid valve (OUT)

48

ABS rear left solenoid valve (OUT)

51

Valve power supply

53

Pump motor

63

ABS-ECU

Replace the hydraulic unit
(Integrated with ABS-
ECU). (Refer to GROUP
35B, Hydraulic Unit

P.35B-51

.)

DIAGNOSTIC TROUBLE
CODE NO.

INSPECTION ITEM

DIAGNOSTIC CONTENT REFERENCE PAGE

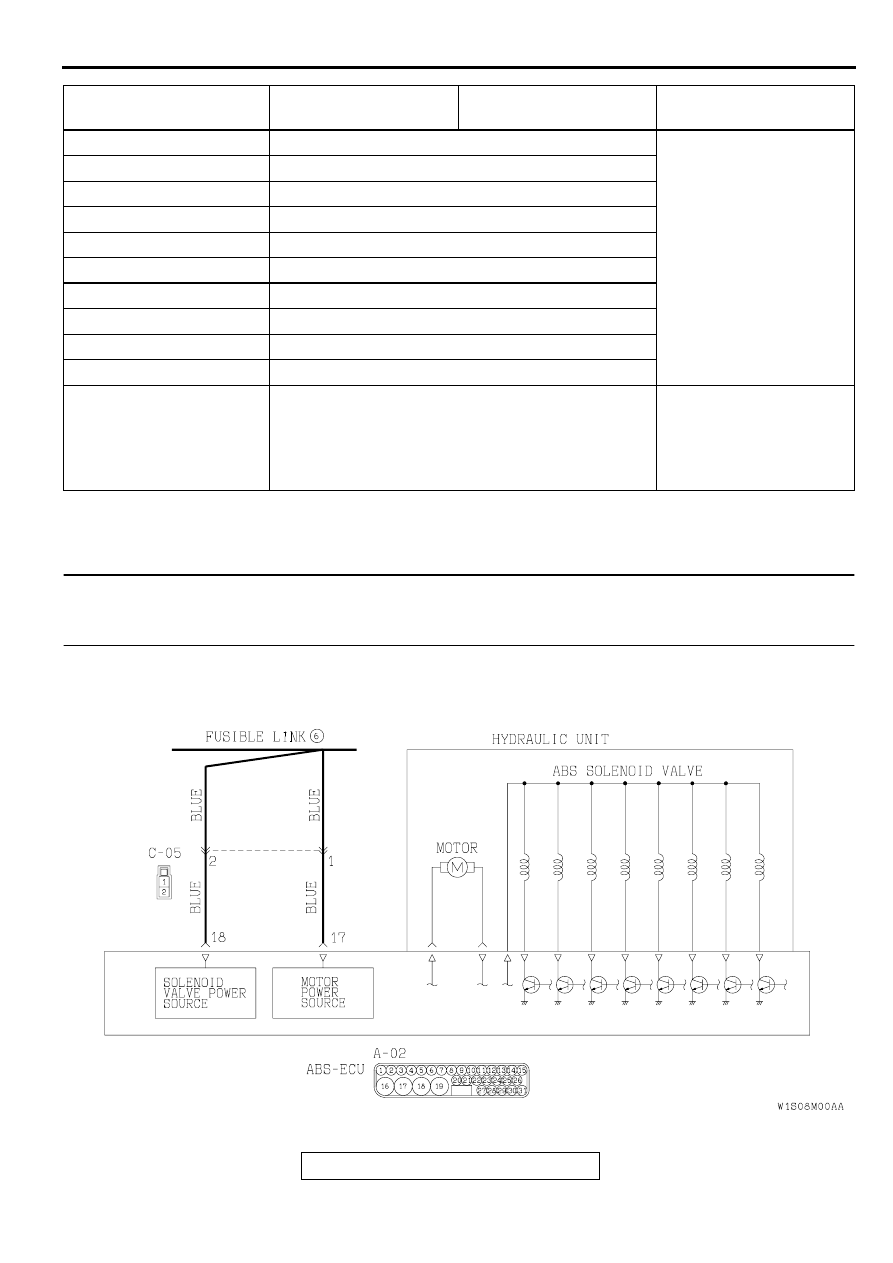

Solenoid Valve and Motor Power Supply Circuit

TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

35C-9

CIRCUIT OPERATION
Power is continuously supplied to the ABS-ECU
through fusible link number 6 to operate the solenoid
valves and motor. The ABS-ECU supplies power to
the solenoids. If controls each solenoid by switching
the ground circuit ON or OFF, depending on driving
conditions.

TCL DTC SET CONDITIONS
These codes are displayed if the power supply circuit
of solenoid valve or motor is open or short.

TROUBLESHOOTING HINTS (The most likely
causes for these DTCs are to set are:)

•

Damaged wiring harness or connector

•

Malfunction of the hydraulic unit (integrated with
ABS-ECU)

DIAGNOSIS

Required Special Tools:

•

MB991223: Harness Set

•

MB991502: Scan Tool (MUT-II)

•

MB991529: Diagnostic Trouble Code Check Harness

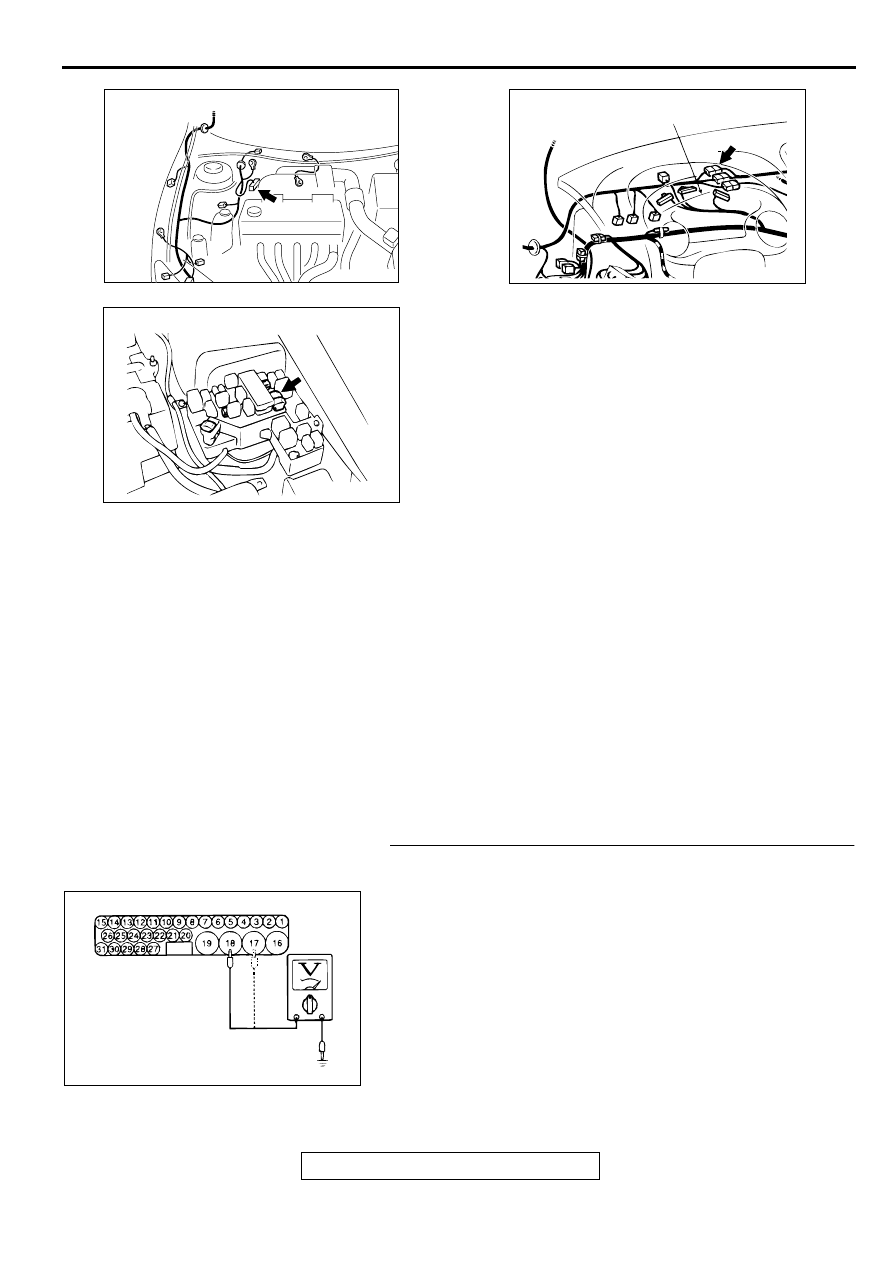

STEP 1. Check the solenoid valve or motor power supply
circuit at the ABS-ECU connector A-02.
(1) Disconnect the ABS-ECU connector A-02 and measure at

the harness side.

(2) Measure the voltages between terminal 18 and ground, and

17 and ground.

Q: Are the voltages approximately 12 volts (battery

positive voltage)?
YES : Replace the hydraulic unit (integrated with ABS-ECU)

(Refer to GROUP 35B, Hydraulic Unit

P.35B-51

.).

Then go to Step 3.

NO :  Go to Step 2.

AC001985

CONNECTOR: A-02

AD

AC004431AB

CONNECTOR: C-05

COMBINATION METER

AC004422 AB

FUSIBLE LINK (6)

AC000945

A-02 (HARNESS SIDE)

AB

TRACTION CONTROL SYSTEM (TCL) DIAGNOSIS

TSB Revision

TRACTION CONTROL SYSTEM (TCL)

35C-10

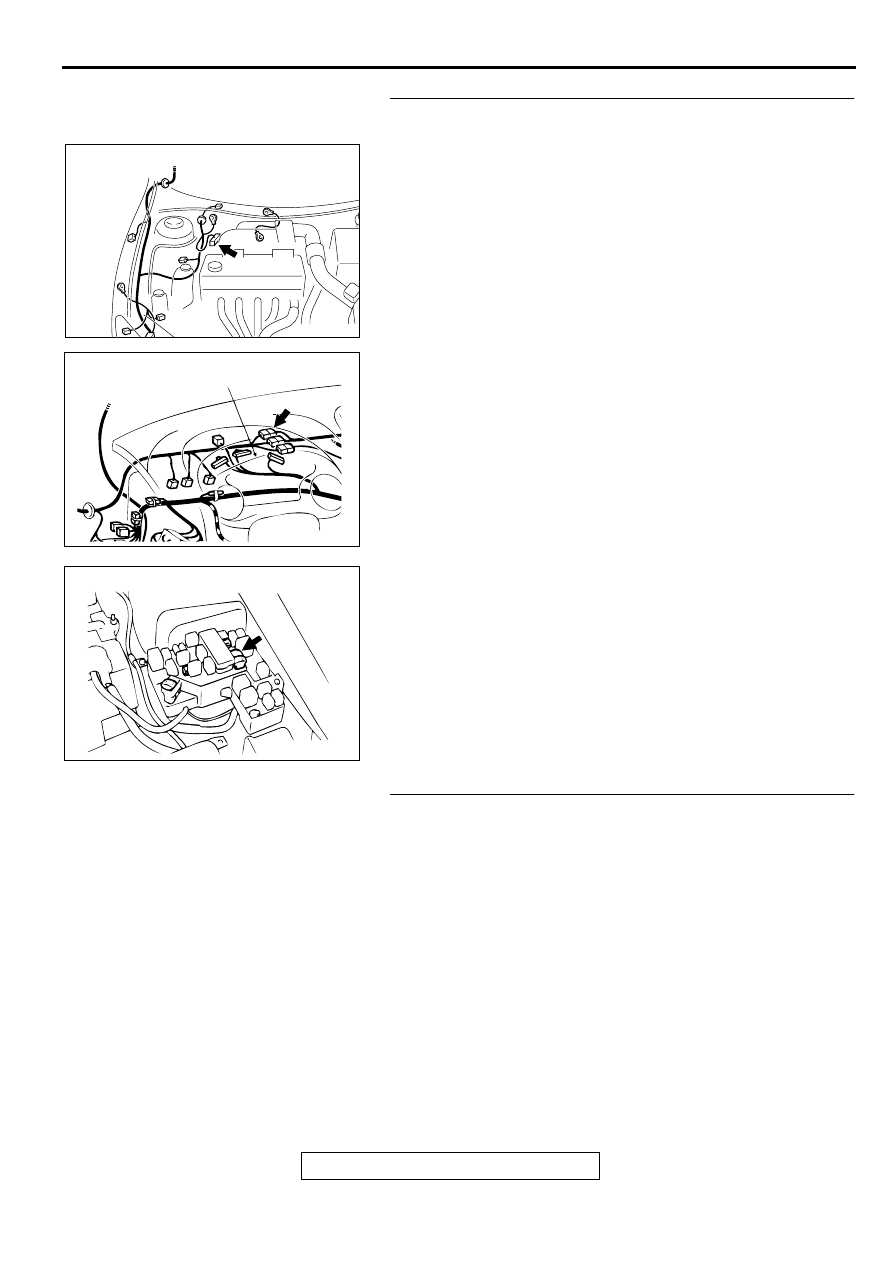

STEP 2. Check the harness wire between the fusible link
number 6 and the ABS-ECU connector A-02.
NOTE: After inspecting the intermediate connector C-05,
inspect the wires. If the intermediate connector C-05 is
damaged, repair or replace it. Refer to GROUP 00E, Harness
Connector Inspection

P.00E-2

. If the connector has been

repaired or replaced, go to Step 3.

Q: Is any of the harness wires between the fusible link

number 6 and the ABS-ECU connector A-02 damaged?
YES : Repair it and then go to Step 3.
NO :  Go to Step 3.

STEP 3. Check the diagnostic trouble codes.

Q: Does any of the diagnostic trouble codes 31, 32, 33, 34,

41, 42, 43, 44, 45, 46, 47, 48, 51, or 53 reset?
YES : Return to Step 1.
NO :  This diagnosis is complete.

AC001985

CONNECTOR: A-02

AD

AC004431AB

CONNECTOR: C-05

COMBINATION METER

AC004422 AB

FUSIBLE LINK (6)
