TRANSAXLE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-23

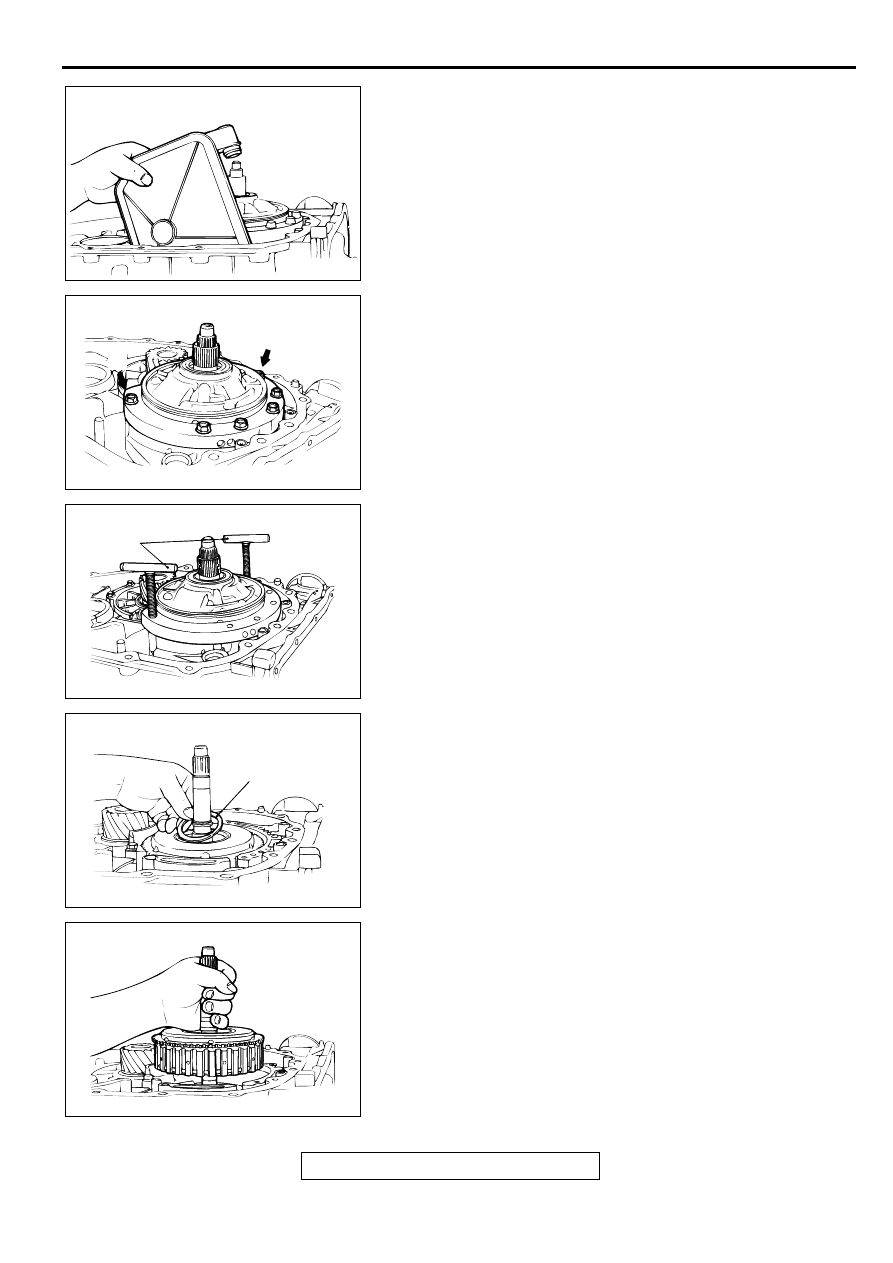

24.Remove the oil filter.

25.Remove the oil pump mounting bolts (six pieces).

26.Install special tool MD998333 in hole "A."

27.Turn special tools MD998333 to remove the oil pump.

28.Remove the oil pump gasket.

29.Remove thrust washer number 1.

30.Holding the input shaft, remove the underdrive clutch and

input shaft.

AKX01026

AKX01027

A

AB

A

AKX01028

MD998333

AB

AKX01029

THRUST WASHER
NUMBER 1

AB

AKX01030

TRANSAXLE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-24

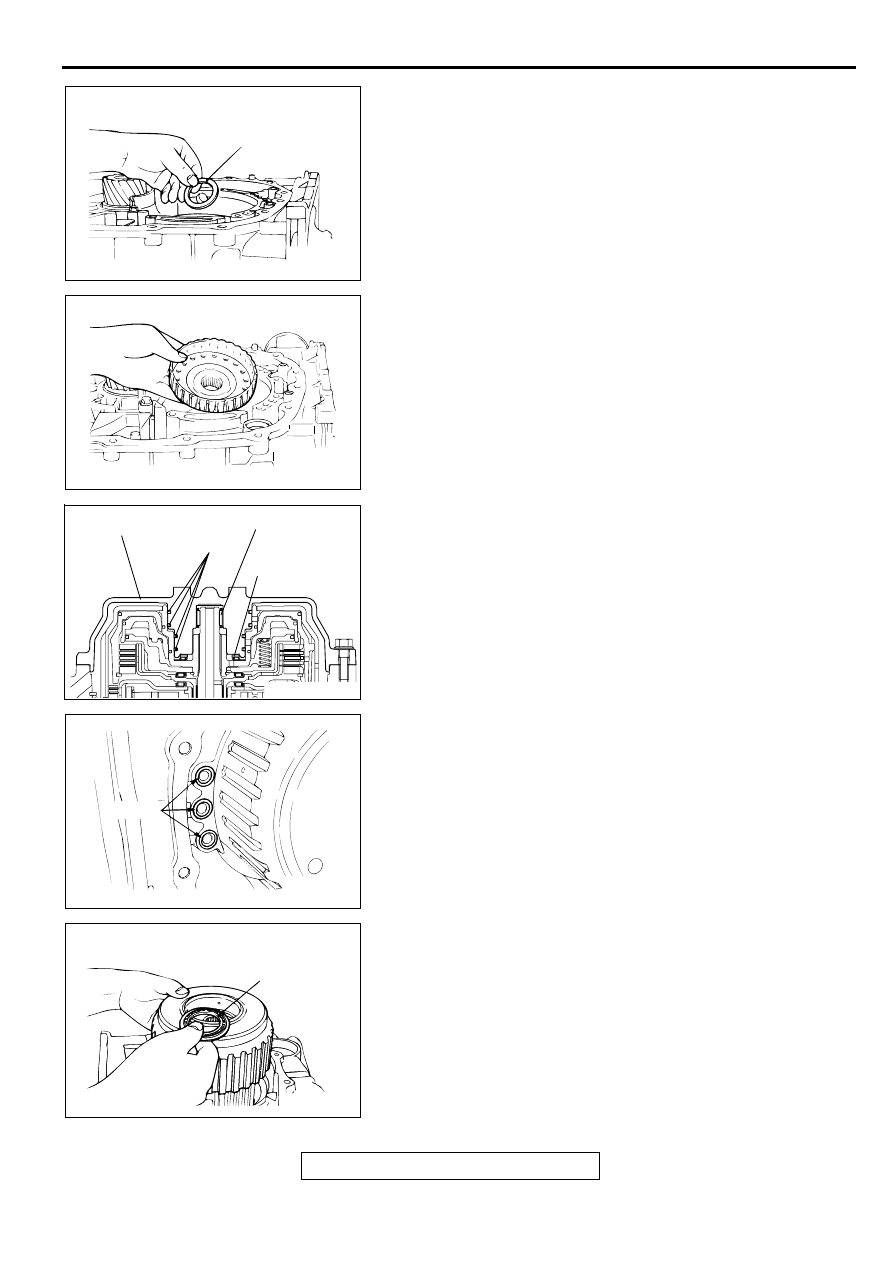

31.Remove thrust bearing number 2.

32.Remove the underdrive clutch hub.

33.Remove the rear cover.

34.Remove thrust race number 8.

35.Remove the seal rings (four pieces).

36.Remove the O-rings (three pieces).

37.Remove the reverse and overdrive clutch and thrust bearing

number 7.

AKX01031

THRUST BEARING
NUMBER 2

AB

AKX01032

AKX01139

THRUST RACE
NUMBER 8

INPUT SHAFT
REAR BEARING

SEAL
RINGS

REAR COVER

AB

AKX01010AB

O-RINGS

AKX01011

THRUST BEARING
NUMBER 7

AB

TRANSAXLE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-25

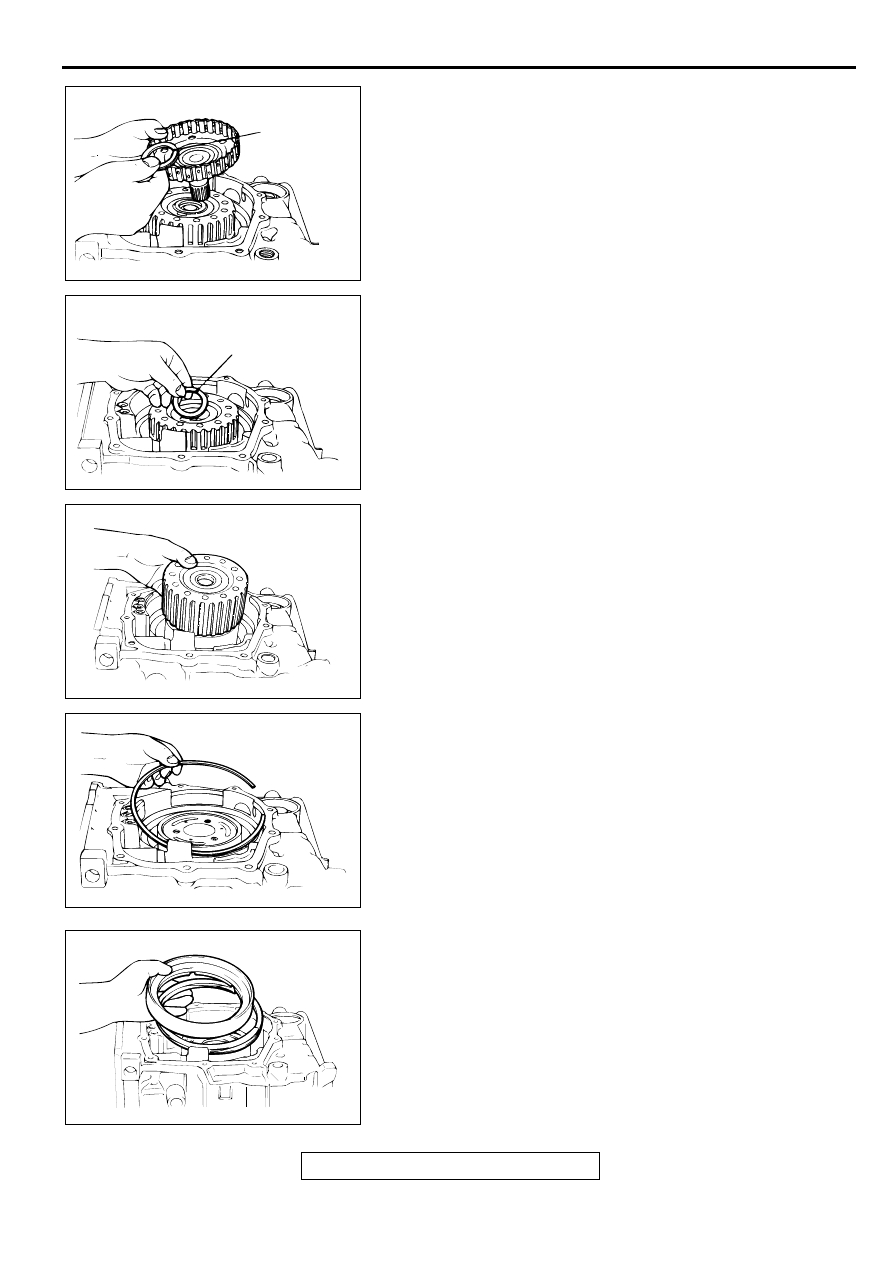

38.Remove overdrive clutch hub and thrust bearing number 6.

39.Remove thrust bearing number 5.

40.Remove the planetary reverse sun gear.

41.Remove the snap ring.

42.Remove the second brake piston and the return spring.

AKX01012

THRUST BEARING
NUMBER 6

AB

AKX01013

THRUST BEARING
NUMBER 5

AB

AKX01014

AKX01015

AKX01016

TRANSAXLE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-26

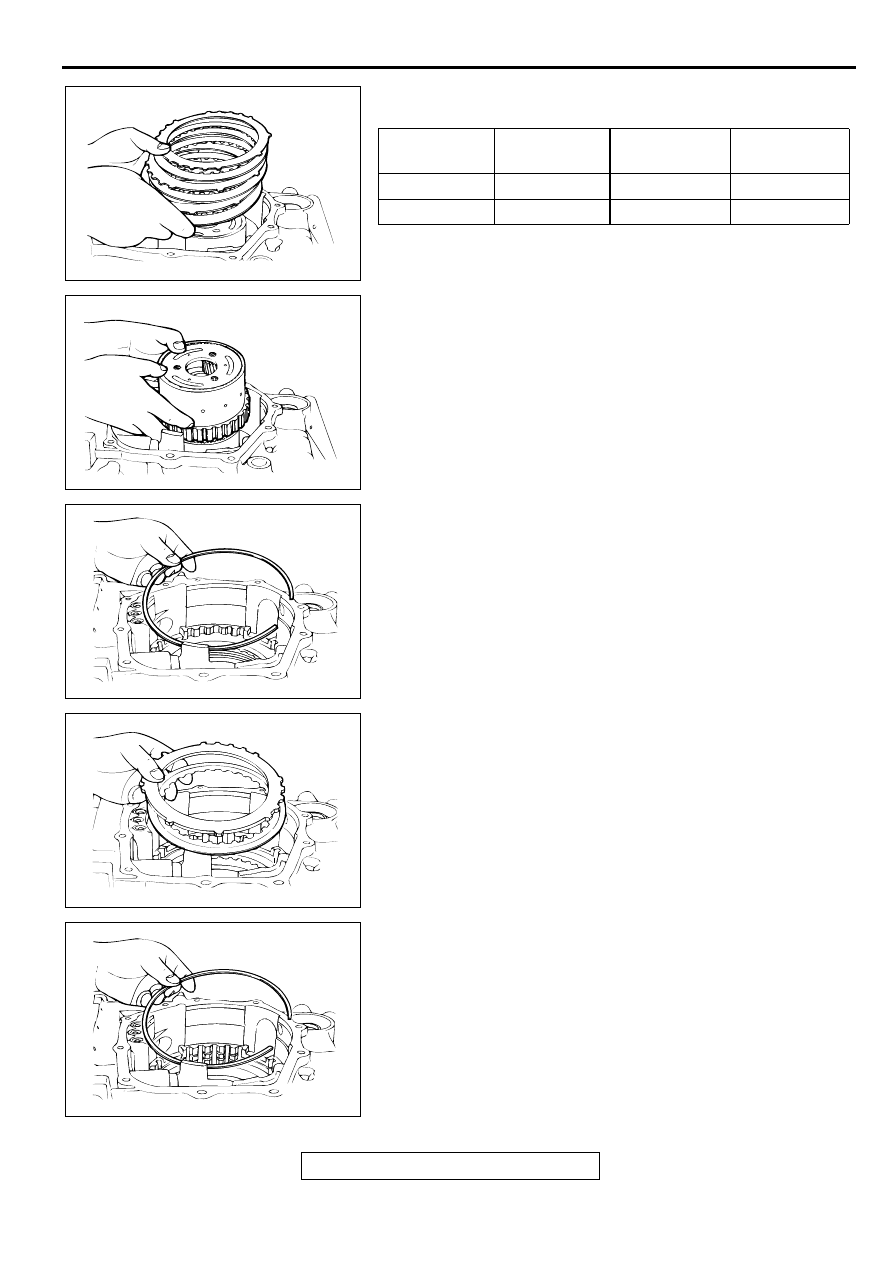

43.Remove the pressure plate, brake discs and brake plate.

Number of brake discs and plates:

44.Remove the planetary carrier assembly.

45.Remove the snap ring.

46.Remove the reaction plate and the brake disc.

47.Remove the snap ring.

A/T MODEL

BRAKE DISC BRAKE

PLATE

PRESSURE
PLATE

F4A42

3

2

1

F4A51

4

3

1

AKX01017

AKX01018

AKX01019

AKX01020

AKX01021
