AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-111

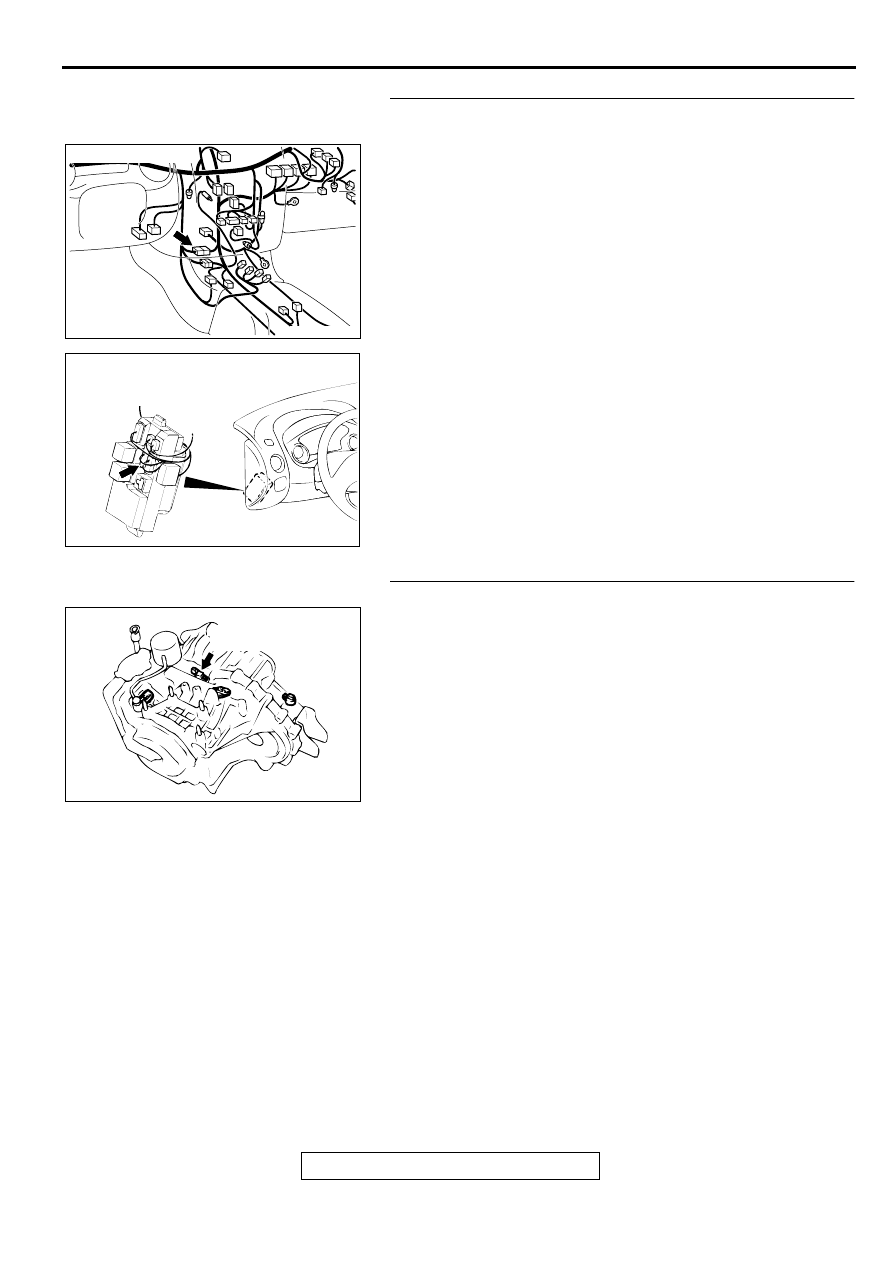

STEP 14. Check connectors C-28 at intermediate
connector and C-107 at junction block for damage.
Q: Are the connectors in good condition?

YES : Repair it because of harness open circuit or short

circuit to ground between input shaft speed sensor
connector B-42 terminal 3 and junction block
connector C-107 terminal 12.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 15. Replace the input shaft speed sensor.
(1) Replace the input shaft speed sensor. Refer to GROUP

23B, Transaxle

P.23B-11

.

(2) Carry out a test drive.
(3) Read in the diagnostic trouble code.

Q: Is the A/T diagnostic trouble code number "22" output?

YES : Go to Step 16.
NO :  The inspection is complete.

AC001741 AJ

CONNECTOR: C-28

AC001691

CONNECTOR: C-107

JUNCTION BLOCK
(FRONT VIEW)

AO

AC001835

INPUT SHAFT
SPEED SENSOR

AE

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-112

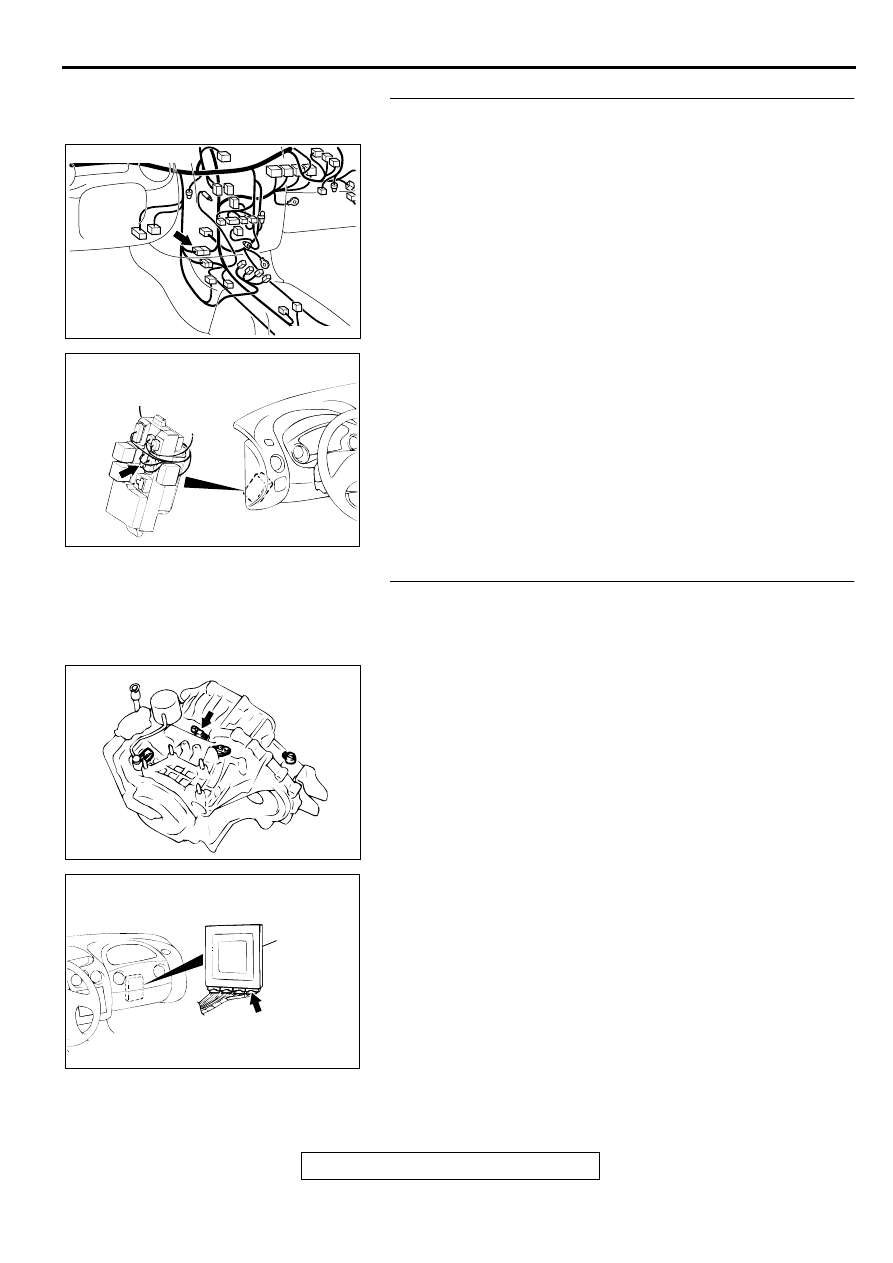

STEP 16. Check connectors C-28 at intermediate
connector and C-107 at junction block for damage.
Q: Are the connectors in good condition?

YES : Go to Step 17.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 17. Check harness for damage between input shaft
speed sensor harness side connector B-42 terminal 2 and
PCM connector C-61 <2.4L Engine> or C-63 <3.0L Engine>
terminal 103.
Q: Is the harness wire in good condition?

YES : Go to Step 18.
NO :  Repair it.

AC001741 AJ

CONNECTOR: C-28

AC001691

CONNECTOR: C-107

JUNCTION BLOCK
(FRONT VIEW)

AO

AC001835

CONNECTOR: B-42

AD

AC001657

CONNECTOR: C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>

PCM

AN

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-113

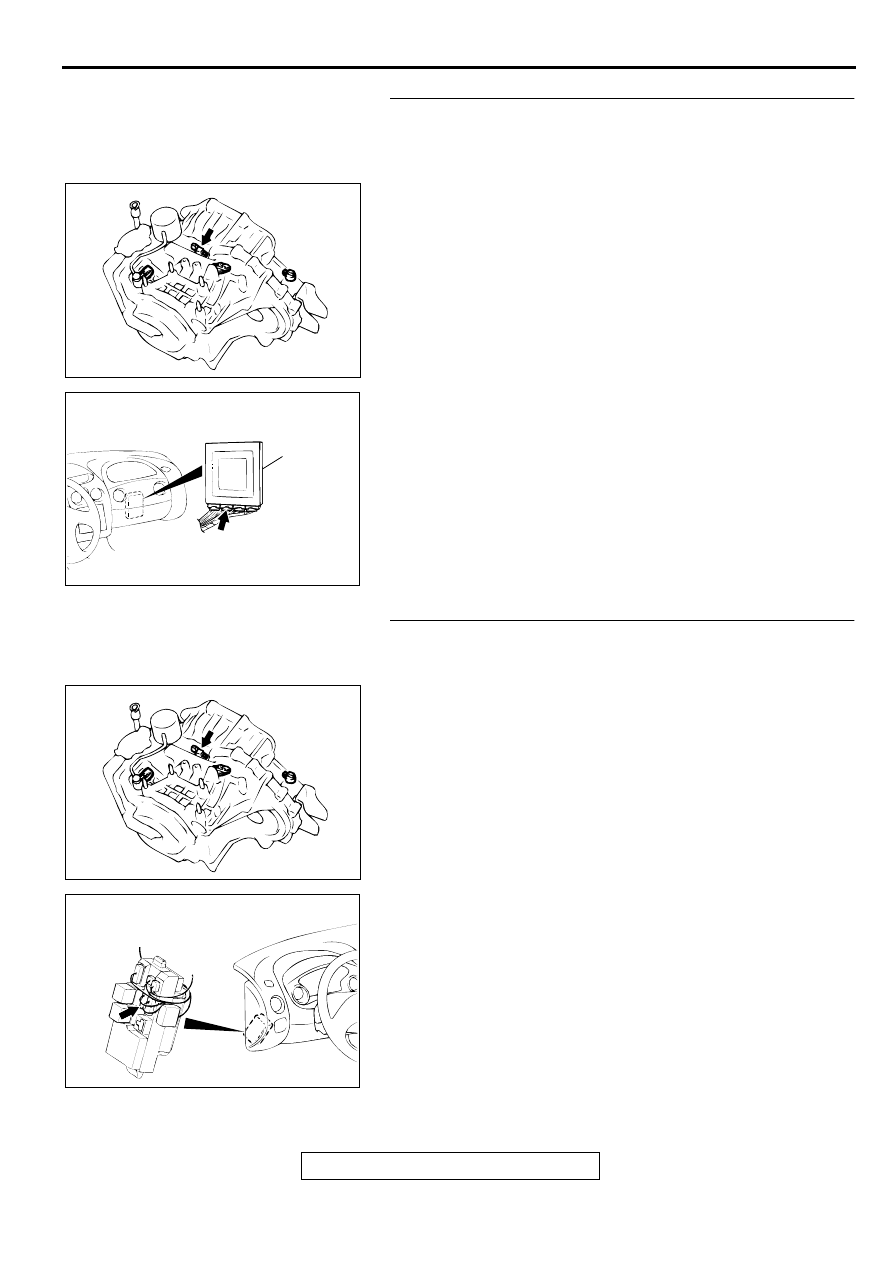

STEP 18. Check harness for damage between input shaft
speed sensor harness side connector B-42 terminal 1 and
PCM connector C-54 <2.4L Engine> or C-55 <3.0L Engine>
terminal 57.
Q: Is the harness wire in good condition?

YES : Go to Step 19.
NO :  Repair it.

STEP 19. Check harness for damage between input shaft
speed sensor harness side connector B-42 terminal 3 and
junction block connector C-107 terminal 12.
Q: Is the harness wire in good condition?

YES : Go to Step 20.
NO :  Repair it.

AC001835

CONNECTOR: B-42

AD

AC001657

CONNECTOR: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>

PCM

AL

AC001835

CONNECTOR: B-42

AD

AC001691

CONNECTOR: C-107

JUNCTION BLOCK
(FRONT VIEW)

AO

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-114

STEP 20. Replace the underdrive clutch retainer.
(1) Replace the underdrive clutch retainer. Refer to GROUP

23B, Underdrive Clutch and Input Shaft

P.23B-54

.

(2) Carry out a test drive.
(3) Read in the diagnostic trouble code.

Q: Is the A/T diagnostic trouble code number "22" output?

YES : The A/T diagnostic trouble code may have set due to

external radio frequency (RFI), possibility caused by
cellular phone activity, after market components
installed on the vehicle, etc.

NO :  The inspection is complete.

DTC 23: Output Shaft Speed Sensor System

AC001836AB

AC004685

Output Shaft Speed Sensor System Circuit

AC
