MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-135

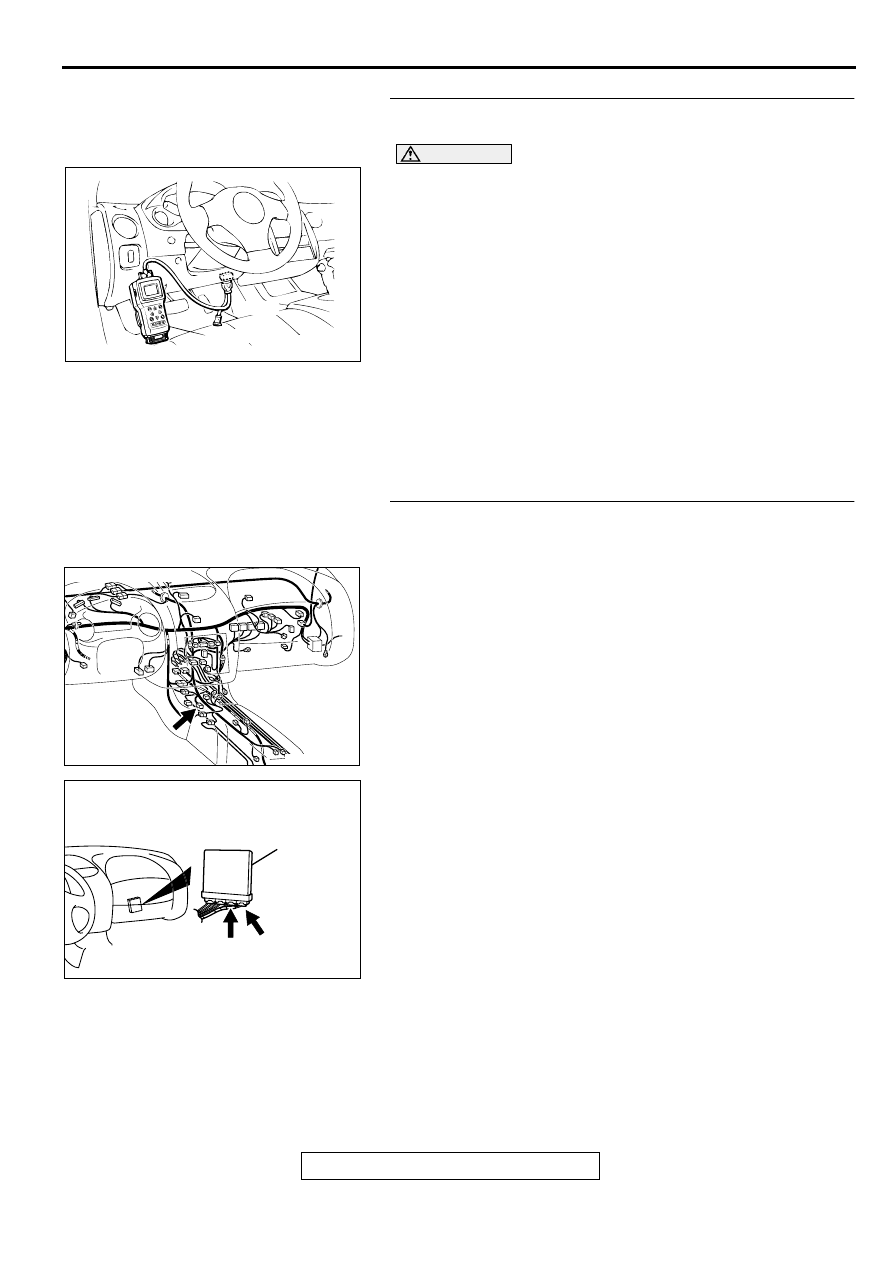

STEP 1. Using scan tool MB991502, check data list item 59:
Heated Oxygen Sensor (rear).

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to the data reading mode for item

59, Heated Oxygen Sensor (rear).

•

Warming up the engine. When the engine is revved, the
output voltage should repeat 0 volt and 0.6 to 1.0 volt
alternately.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use Troubleshooting/
Inspection Service Points (

P.00-6

).

NO :  Go to Step 2.

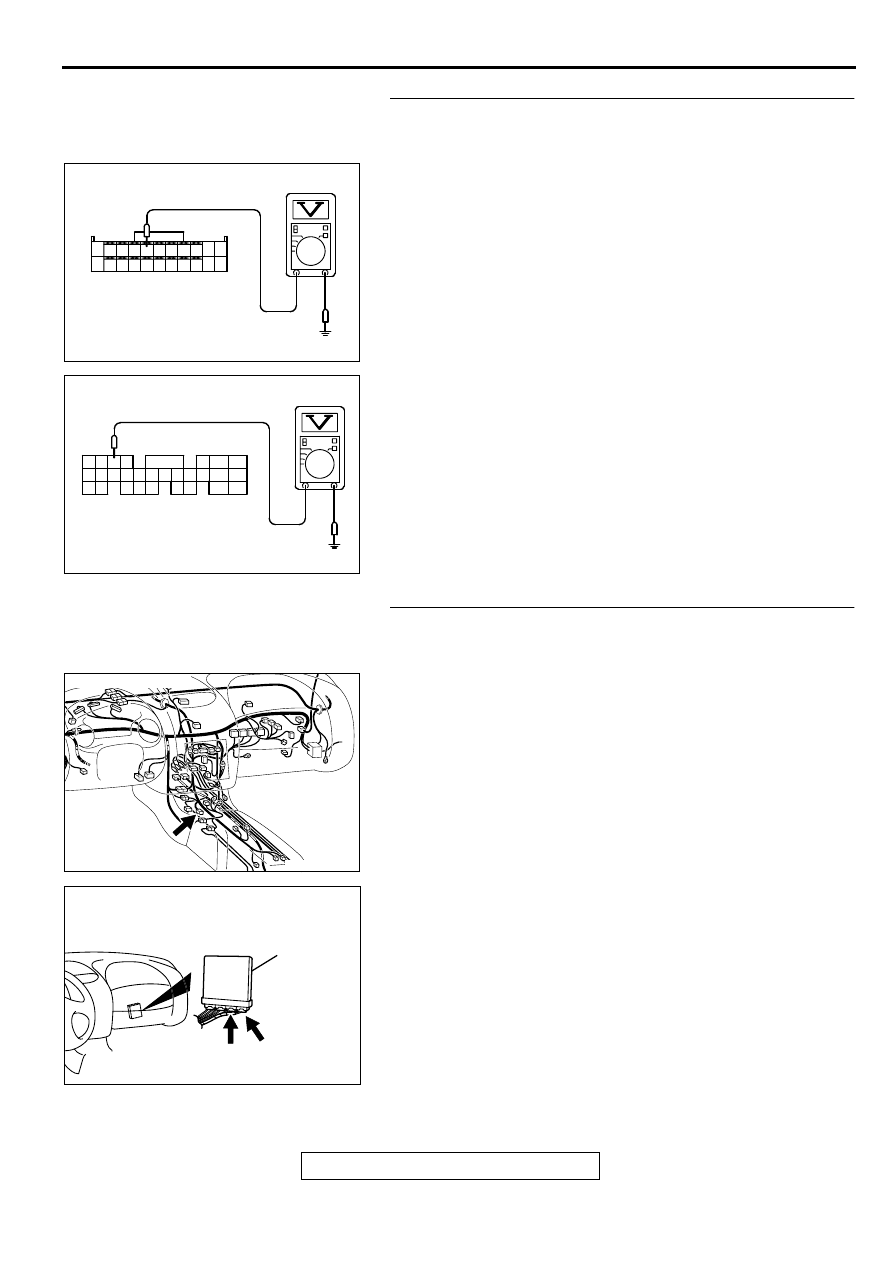

STEP 2. Check the sensor output voltage at heated oxygen
sensor (rear) connector C-23 by backprobing.
(1) Do not disconnect the connector C-23.
(2) Start the engine and run at idle.
(3) Measure the voltage between terminal 3 and ground by

backprobing.

•

Warming up the engine. When the engine is revved, the
output voltage should repeat 0 volt and 0.6 to 1.0 volt
alternately.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 3.
NO :  Go to Step 7.

AKX01177

16 PIN

MB991502

AB

AK000291

C-23 CONNECTOR
HARNESS SIDE VIEW

1

2

3 4 5 6

AD

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-136

STEP 3. Check the sensor output voltage at ECM
connector C-60 <M/T> or PCM connector C-57 <A/T> by
backprobing.
(1) Do not disconnect the connector C-60 <M/T> or C-57 <A/

T>.

(2) Start the engine and run at idle.
(3) Measure the voltage between terminal 75 <M/T> or 73 <A/

T> and ground by backprobing.

•

Warming up the engine. When the engine is 2,500 r/min,
the output voltage should repeat 0 volt and 0.6 to 1.0
volt alternately.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 4.
NO :  Go to Step 6.

STEP 4. Check connector C-23 at heated oxygen sensor
(rear) and connector C-60 at ECM <M/T> or connector C-57
at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 5.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 15.

AK000292

7172 73 74 75 76 77 78 79 80 81

82 83 84 85 86 87 88 89 90

92

91

AC

<M/T>

C-60 CONNECTOR
HARNESS SIDE VIEW

AK000293

AK000733AB

CONNECTOR:C-23

AK000280

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-57<A/T>

BE

C-57

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-137

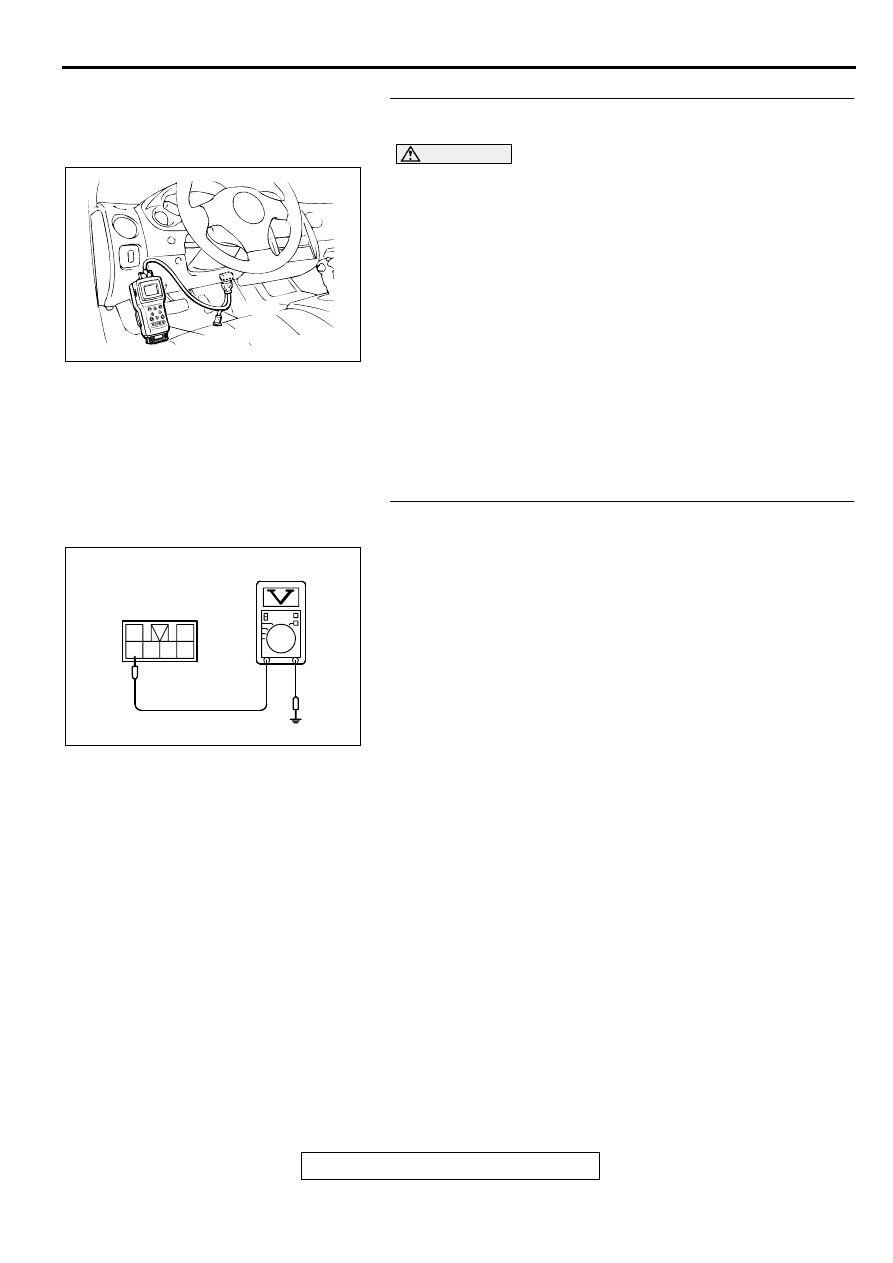

STEP 5. Using scan tool MB991502, check data list item 59:
Heated Oxygen Sensor (rear).

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to the data reading mode for item

59, Heated Oxygen Sensor (rear).

•

Warming up the engine. When the engine is revved, the
output voltage should repeat 0 volt and 0.6 to 1.0 volt
alternately.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use Troubleshooting/
Inspection Service Points (

P.00-6

).

NO :  Replace the ECM or PCM. Then go to Step 15.

STEP 6. Check connector C-23 at heated oxygen sensor
(rear) and connector C-60 at ECM <M/T> or connector C-57
at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Repair harness wire between heated oxygen sensor

(rear) connector C-23 terminal 3 and ECM connector
C-60 terminal 75 <M/T> or PCM connector C-57
terminal 73 <A/T> because of open circuit or harness
damage. Then go to Step 15.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 15.

AKX01177

16 PIN

MB991502

AB

AK000733AB

CONNECTOR:C-23

AK000280

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-57<A/T>

BE

C-57

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-138

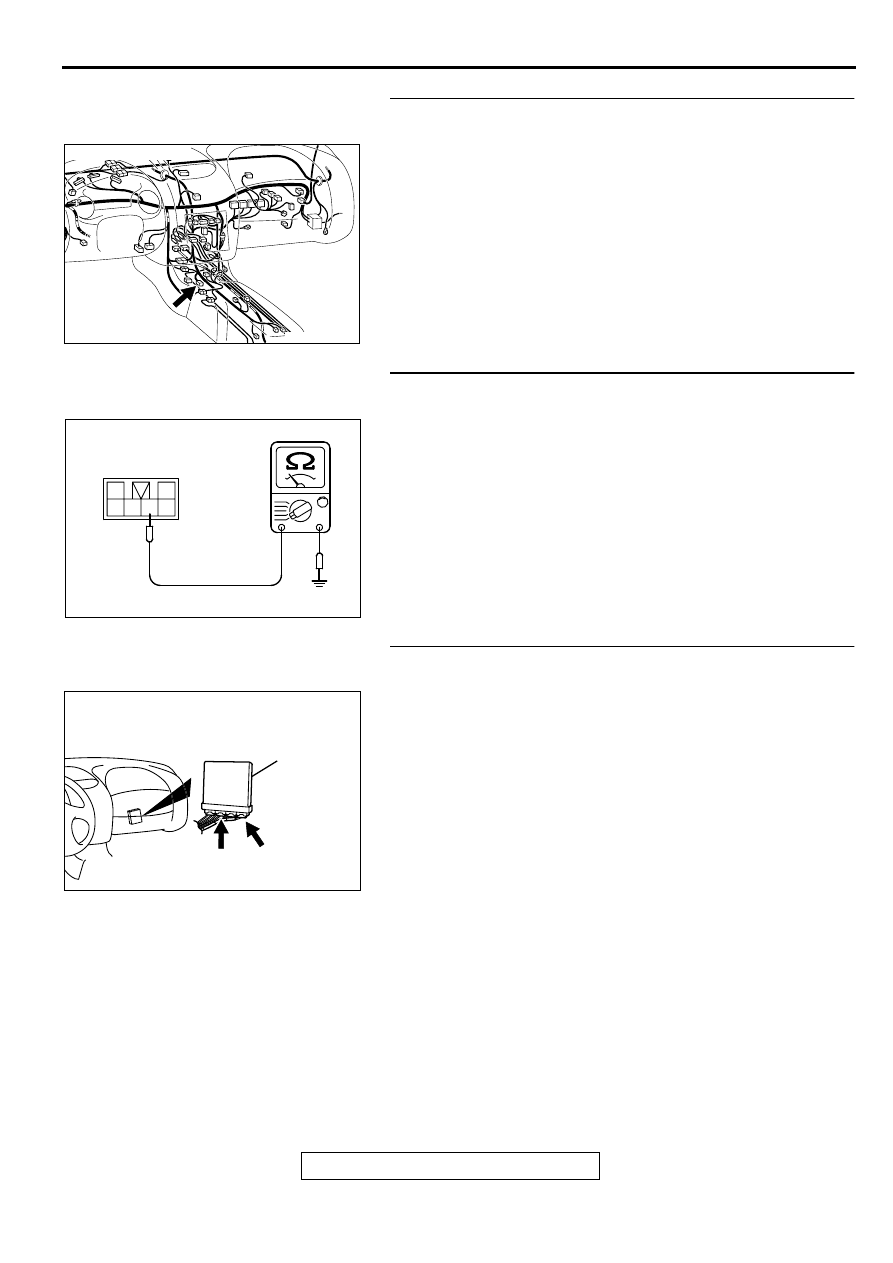

STEP 7. Check connector C-23 at heated oxygen sensor
(rear) for damage.
Q: Is the connector in good condition?

YES : Go to Step 8.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 15.

STEP 8. Check the continuity at heated oxygen sensor
(rear) harness side connector C-23.
(1) Disconnect the connector C-23 and measure at the harness

side.

(2) Check for the continuity between terminal 4 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 11.
NO :  Go to Step 9.

STEP 9. Check connector C-60 at ECM <M/T> or connector
C-54 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 10.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 15.

AK000733AB

CONNECTOR:C-23

AK000321

1

2

3

4

5

6

C-23 HARNESS
SIDE CONNECTOR

AD

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB
