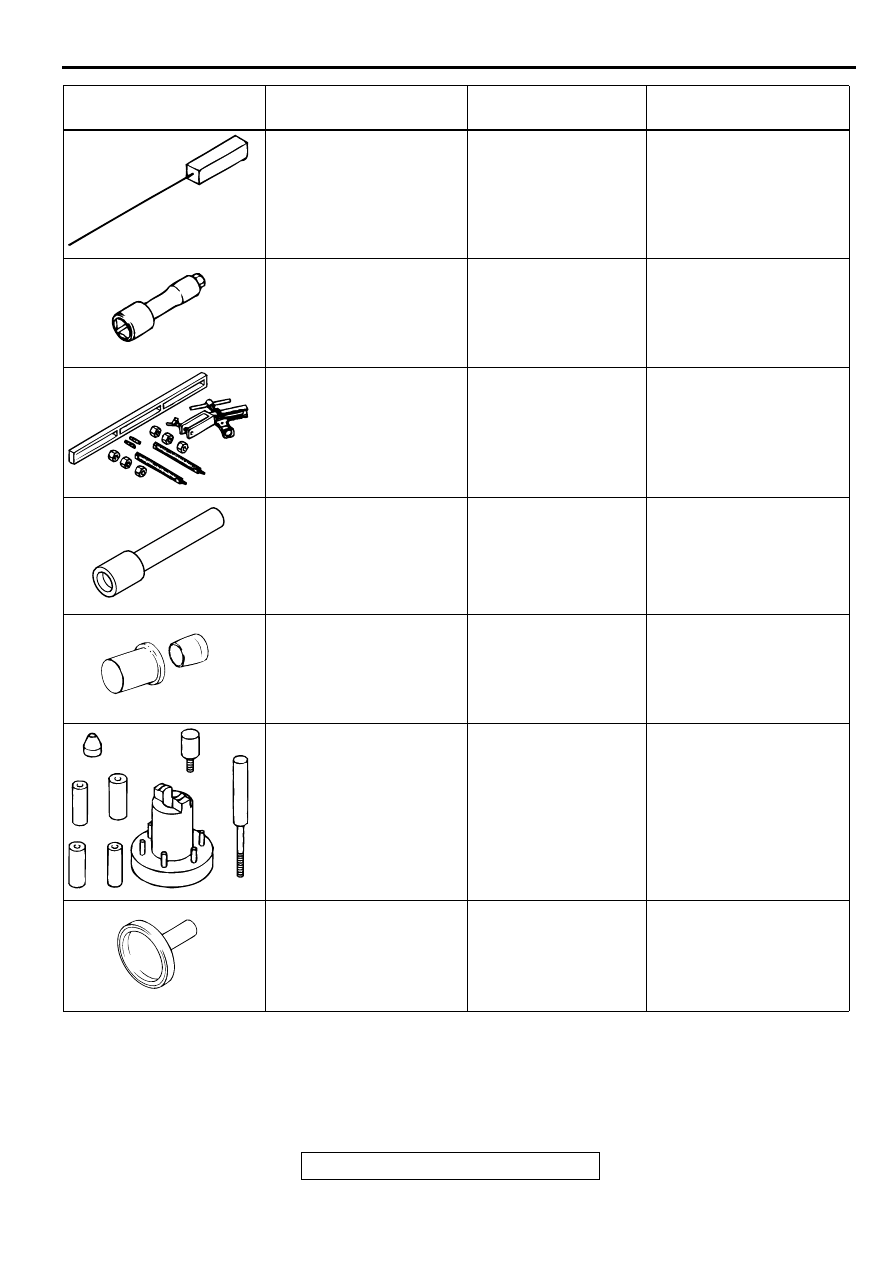

SPECIAL TOOLS

TSB Revision

ENGINE OVERHAUL <3.0L ENGINE>

11D-3

MD998442 Air bleed wire

General service tool

Air bleeding of lash
adjuster

MD998051 Cylinder head
bolt wrench

MD998051-01 or
General service tool

Loosening and tightening
cylinder head bolts

MD998772 Valve spring
compressor

General service tool

Compression of valve
spring

MD998774 Valve stem
seal installer

MD998774-01

Installation of valve stem
seal

MD998717 Crankshaft
front oil seal installer

MD998717-01

Installation of crankshaft
front oil seal

MD998780 Piston pin
setting tool

MIT216941

Removal and installation
of piston pin

MD998718 Crankshaft
rear oil seal installer

MD998718-01 Use
with MB990938-01

Installation of crankshaft
rear oil seal

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

D998051

D998717

D998718

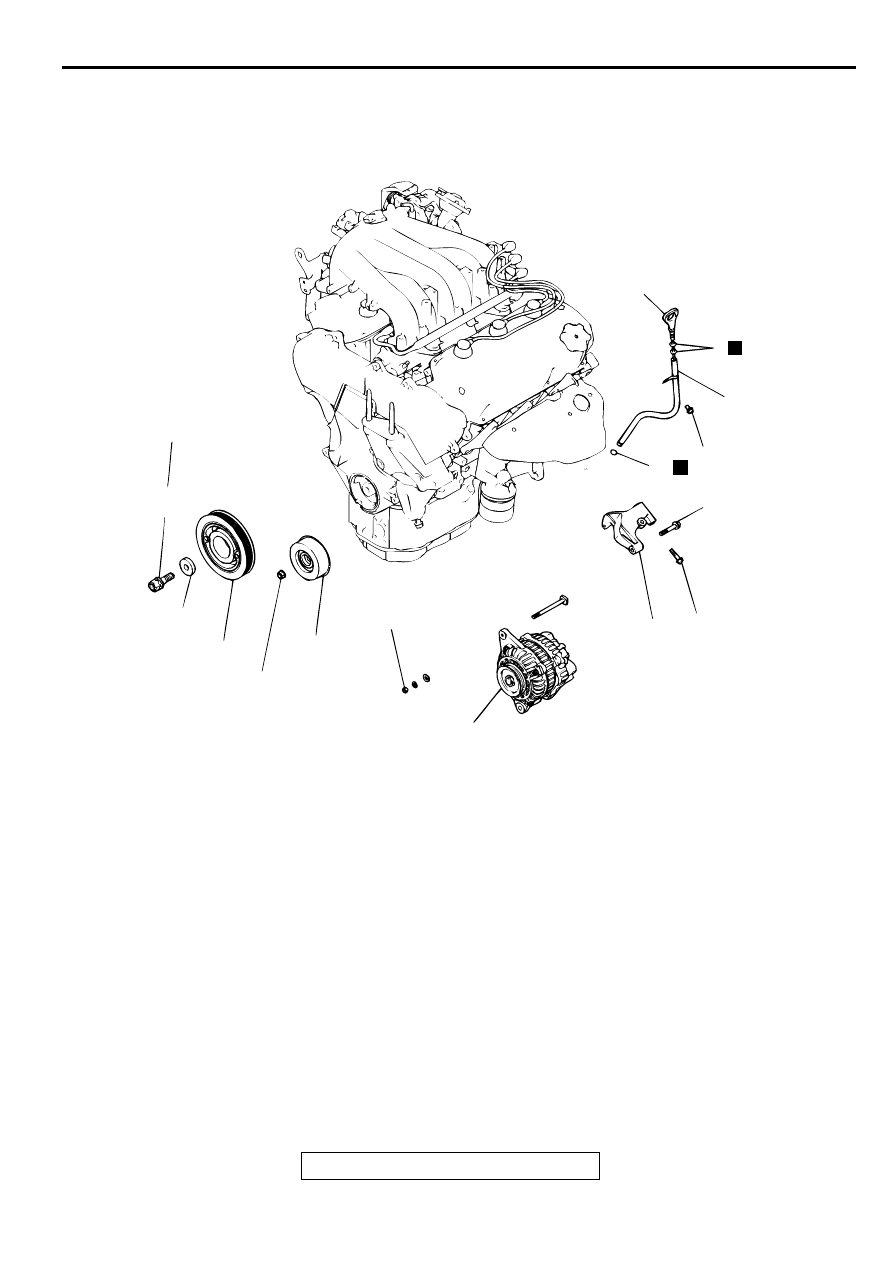

GENERATOR AND DRIVE BELT

TSB Revision

ENGINE OVERHAUL <3.0L ENGINE>

11D-4

G EN ER ATO R  A N D  D R IVE B ELT

REMOVAL AND INSTALLATION

M1113001300036

Required Special Tool:
MD998781: Flywheel Stopper

AKX00661

5

181 ± 5 N·m
134 ± 4 ft-lb

48 ± 6 N·m
35 ± 4 ft-lb

22 ± 4 N·m
16 ± 3 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

49 ± 10 N·m
36 ± 7 ft-lb

49 ± 10 N·m
36 ± 7 ft-lb

7

8

9

10

2

3

6

1

4

N

N

AB

REMOVAL STEPS
1. DRIVE BELT TENSIONER

<<A>>

>>A<<

2. CRANKSHAFT BOLT
3 CRANKSHAFT PULLEY WASHER
4. DAMPER PULLEY
5. GENERATOR

6. GENERATOR BRACKET
7. OIL DIPSTICK
8. O-RING
9. OIL DIPSTICK GUIDE
10.O-RING

REMOVAL STEPS (Continued)

GENERATOR AND DRIVE BELT

TSB Revision

ENGINE OVERHAUL <3.0L ENGINE>

11D-5

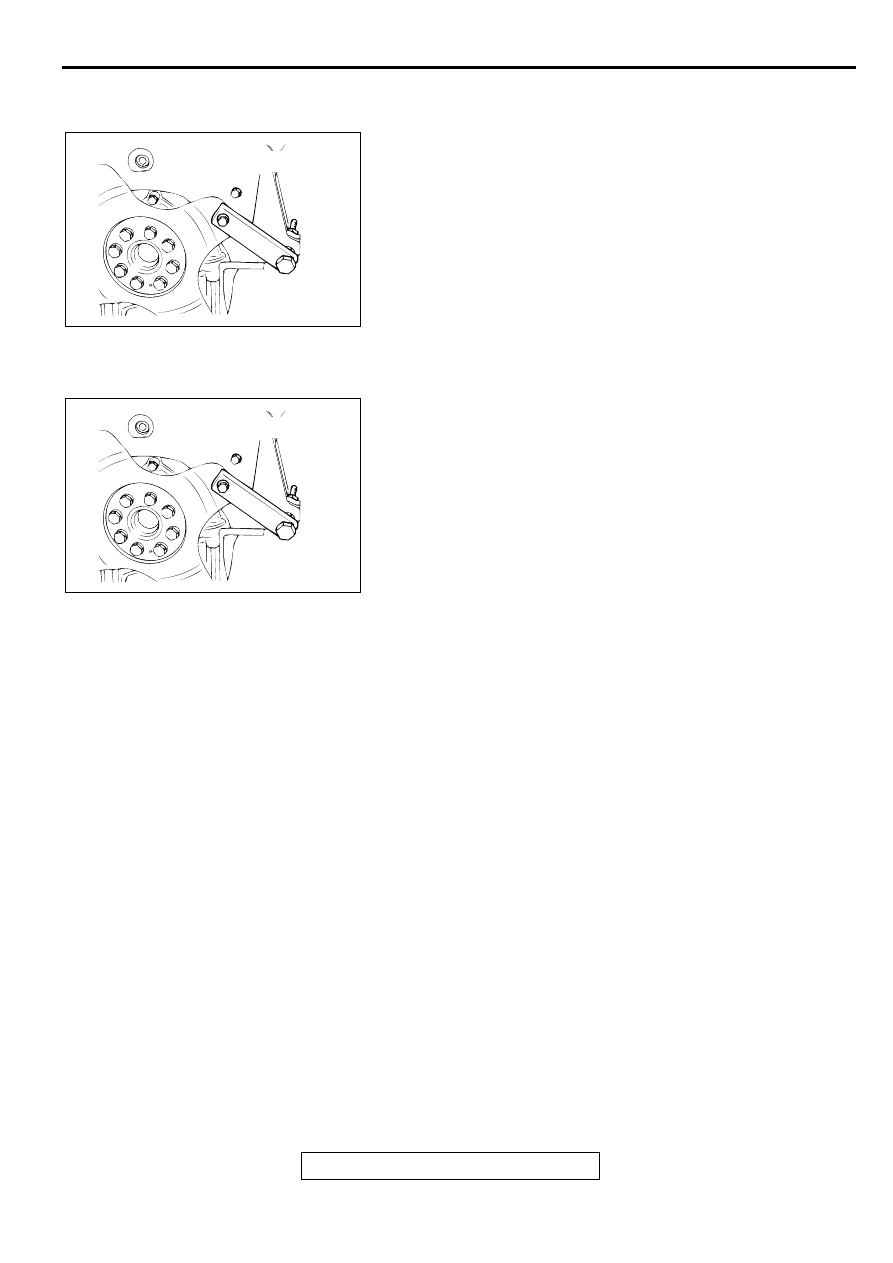

REMOVAL SERVICE POINT

<<A>> CRANKSHAFT BOLT LOOSENING
1. Install special tool MD998781 to hold the flywheel or drive

plate.

2. Loosen and remove the crankshaft bolt and washer.

INSTALLATION SERVICE POINT

>>A<< CRANKSHAFT BOLT TIGHTENING
1. Install special tool MD998781 to hold the flywheel or drive

plate.

2. Install the washer and crankshaft bolt, and then tighten the

bolt.

Tightening torque: 181

±

 5 N

m (134

±

 4 ft-lb)

AKX00643AB

MD998781

AKX00643AB

MD998781

INTAKE MANIFOLD PLENUM AND THROTTLE BODY ASSEMBLY

TSB Revision

ENGINE OVERHAUL <3.0L ENGINE>

11D-6

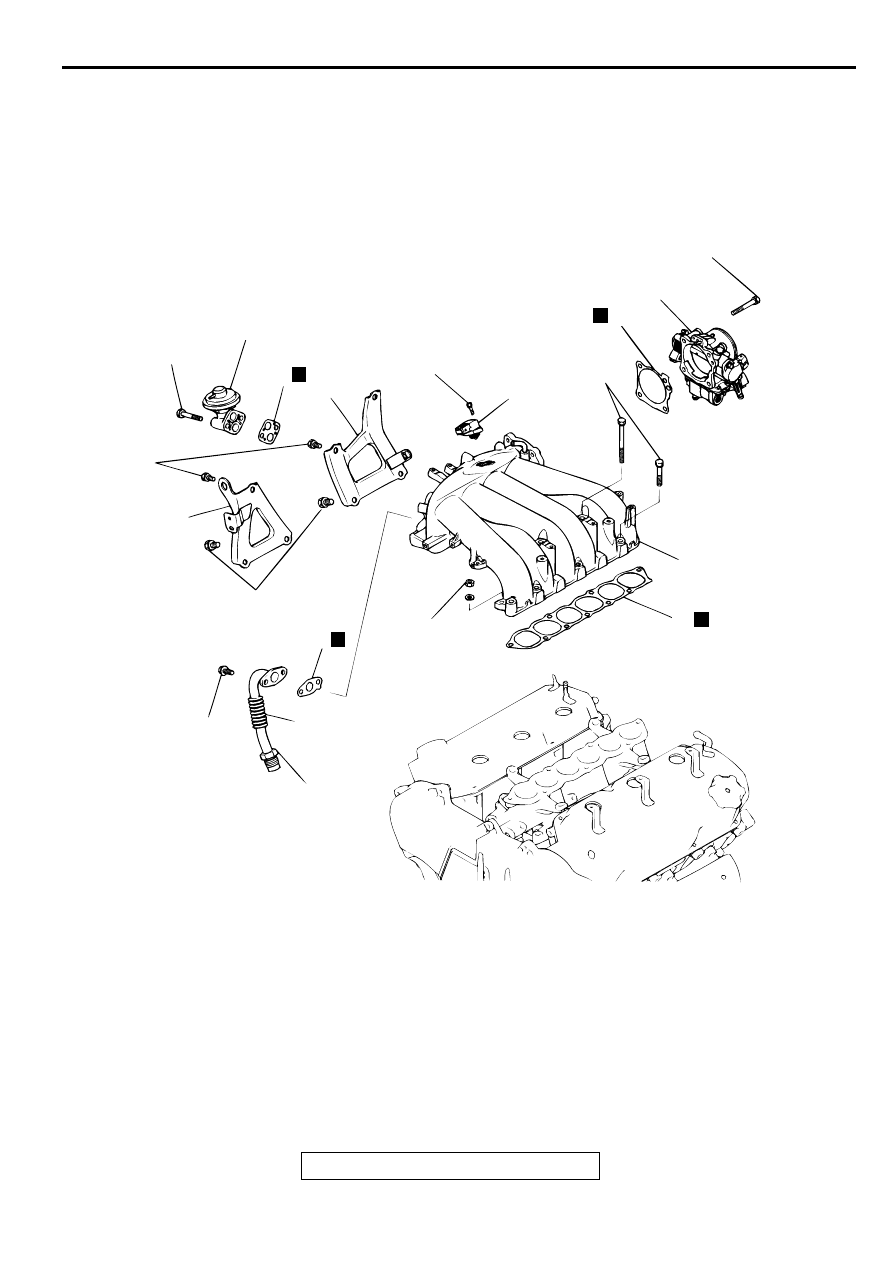

IN TA K E M A N IFO LD  PLEN U M  A N D  TH R O TTLE B O D Y

A SSEM BLY

REMOVAL AND INSTALLATION

M1113003300032

AKX00662

5

12 ± 1 N·m
104 ± 9 in-lb

22 ± 4 N·m
16 ± 3 ft-lb

4.9 ± 1 N·m
43 ± 9 in-lb

18 ± 2 N·m
13 ± 1 ft-lb

18 ± 2 N·m
13 ± 1 ft-lb

35 ± 6 N·m
26 ± 4 ft-lb

18 ± 2 N·m
13 ± 1 ft-lb

18 ± 2 N·m
13 ± 1 ft-lb

59 ± 10 N·m
43 ± 7 ft-lb

8

9

3

4

2

7

1

10

11

6

N

N

N

N

AB

7

REMOVAL STEPS
1. INTAKE MANIFOLD PLENUM STAY,

FRONT

2. INTAKE MANIFOLD PLENUM STAY,

REAR

3 EGR VALVE
4. EGR VALVE GASKET
5. EGR PIPE

6. EGR PIPE GASKET
7. MANIFOLD DIFFERENTIAL

PRESSURE SENSOR

8. THROTTLE BODY

>>A<<

9. THROTTLE BODY GASKET
10.INTAKE MANIFOLD PLENUM
11. INTAKE MANIFOLD PLENUM GASKET

REMOVAL STEPS (Continued)
