Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 53

CAMSHAFT AND CAMSHAFT OIL SEAL

TSB Revision

ENGINE MECHANICAL <3.0L ENGINE>

11C-21

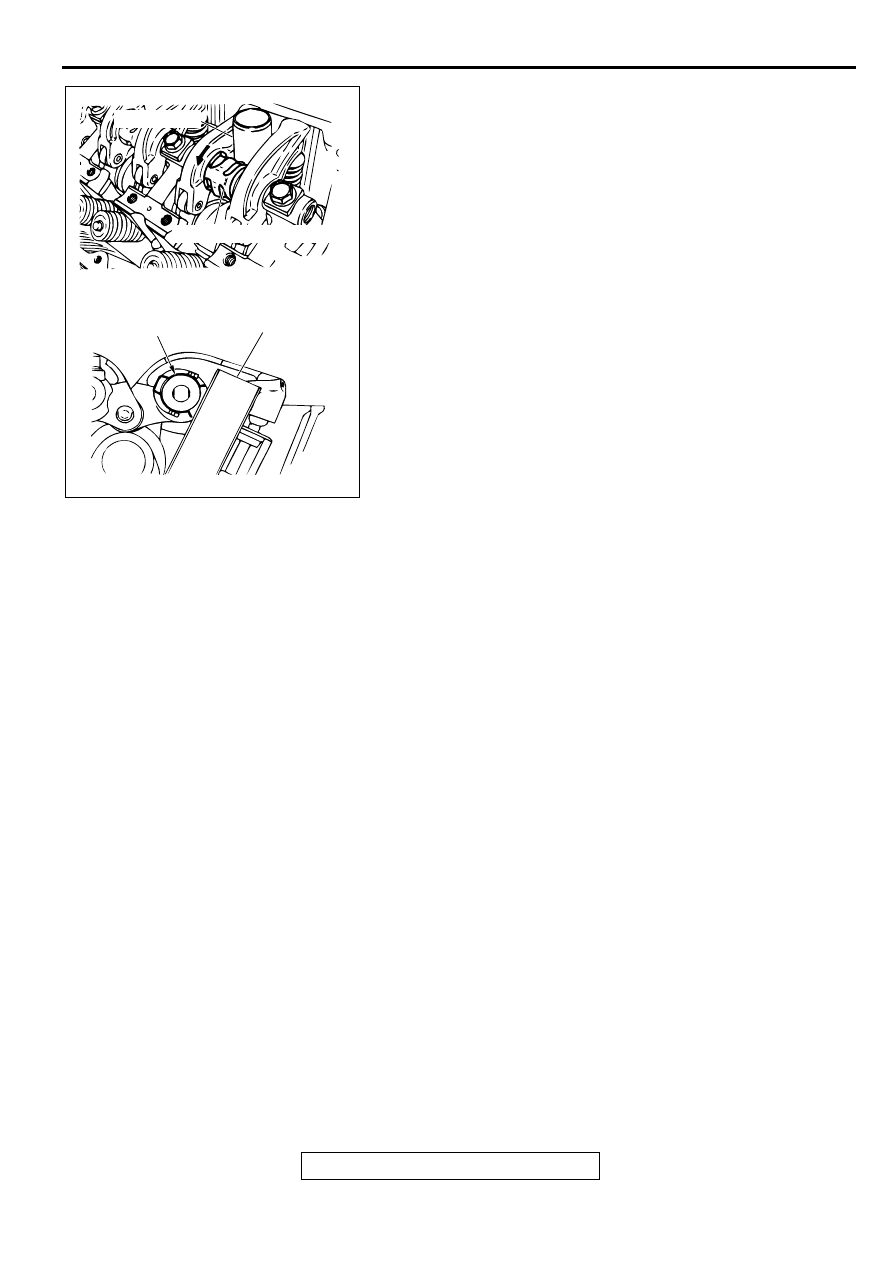

3. Position the rocker shaft spring so that it takes a right angle

against the plug guide.

NOTE: Set the rocker shaft spring before installing the
rocker arm and shaft assembly on the exhaust side.

4. Tighten the rocker arm and shaft assembly mounting bolts to

the specified torque.

Tightening torque: 31

±

 3 N

⋅

m (23

±

 2 ft-lb)

5. Remove special tool MD998443.

ACX00378

PLUG GUIDE

ROCKER SHAFT SPRING

ROCKER SHAFT
SPRING

PLUG GUIDE

AB

OIL PAN

TSB Revision

ENGINE MECHANICAL <3.0L ENGINE>

11C-22

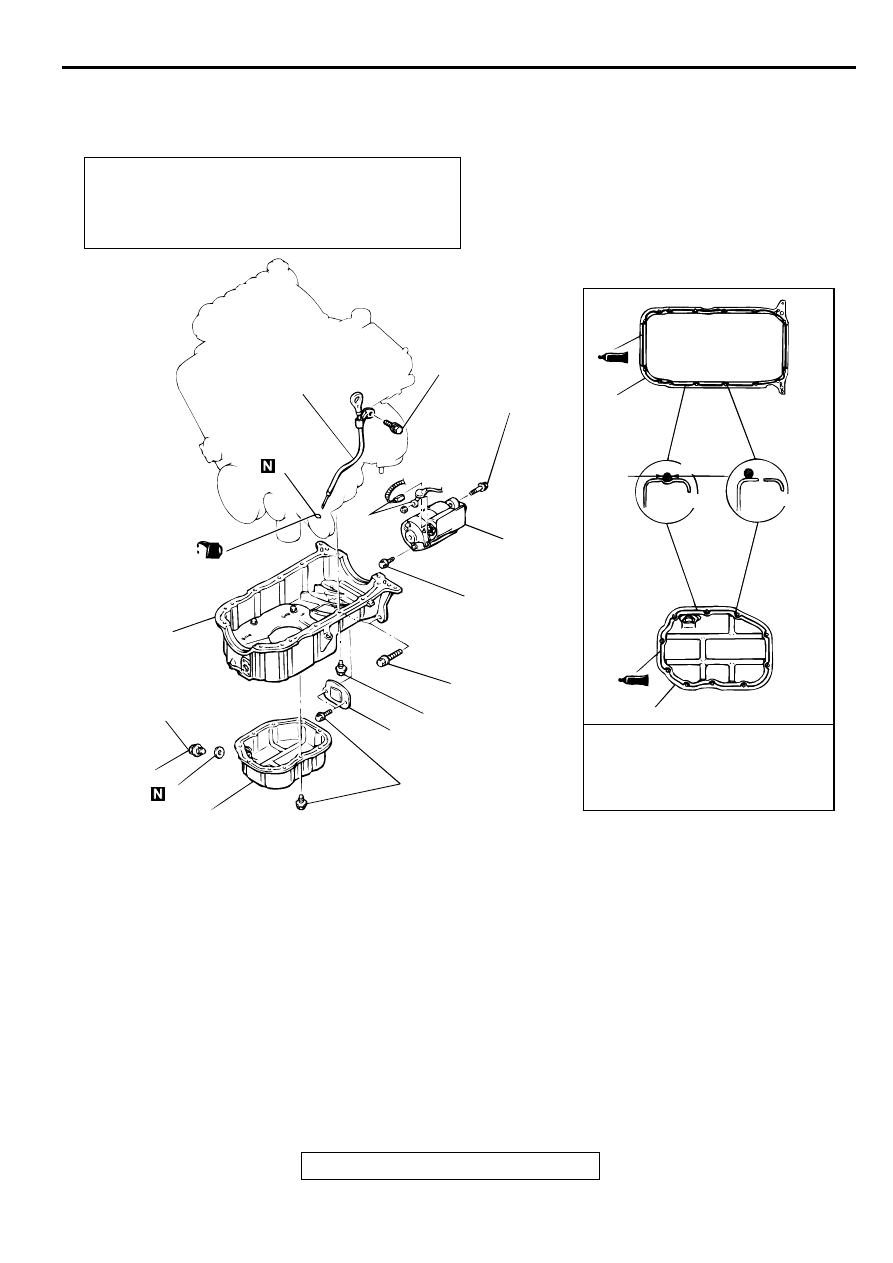

O IL PA N

REMOVAL AND INSTALLATION

M1112002800105

Pre-removal and Post-installation operation

•

Engine Oil Draining and Refilling (Refer to GROUP 12,
On-vehicle Service

−

 Engine Oil Replacement

P.12-3

.)

•

Front Exhaust Pipe Removal and Installation (Refer to
GROUP 15, Exhaust Pipe and Main Muffler

P.15-21

.)

AC001723 AB

48 ± 6 N·m
36 ± 4 ft-lb

30 ± 3 N·m
23 ± 2 ft-lb

30 ± 3 N·m
23 ± 2 ft-lb

35 ± 6 N·m
26 ± 4 ft-lb

5.9 ± 1.0 N·m
52 ± 9 in-lb

11 ± 1 N·m
96 ± 8 in-lb

39 ± 5 N·m
29 ± 4 ft-lb

1

2

3

4

5

6

7

8

9

7

9

SEALANT:
MITSUBISHI GENUINE PART
NO. MD970389 OR
EQUIVALENT

(ENGINE OIL)

GROOVE

BOLT HOLE

Ø 4 mm
(0.2 in)

LOWER OIL PAN REMOVAL
STEPS

1.

DRAIN PLUG

>>C<<

2.

DRAIN PLUG GASKET

<<A>>

>>B<<

7.

LOWER OIL PAN
UPPER OIL PAN REMOVAL
STEPS

1.

DRAIN PLUG

>>C<<

2.

DRAIN PLUG GASKET

3.

STARTER CONNECTOR

4.

STARTER

5.

OIL DIPSTICK AND DIPSTICK
GUIDE

6.

O-RING

<<A>>

>>B<<

7.

LOWER OIL PAN

8.

COVER

<<B>>

>>A<<

9.

UPPER OIL PAN

UPPER OIL PAN REMOVAL
STEPS (Continued)

OIL PAN

TSB Revision

ENGINE MECHANICAL <3.0L ENGINE>

11C-23

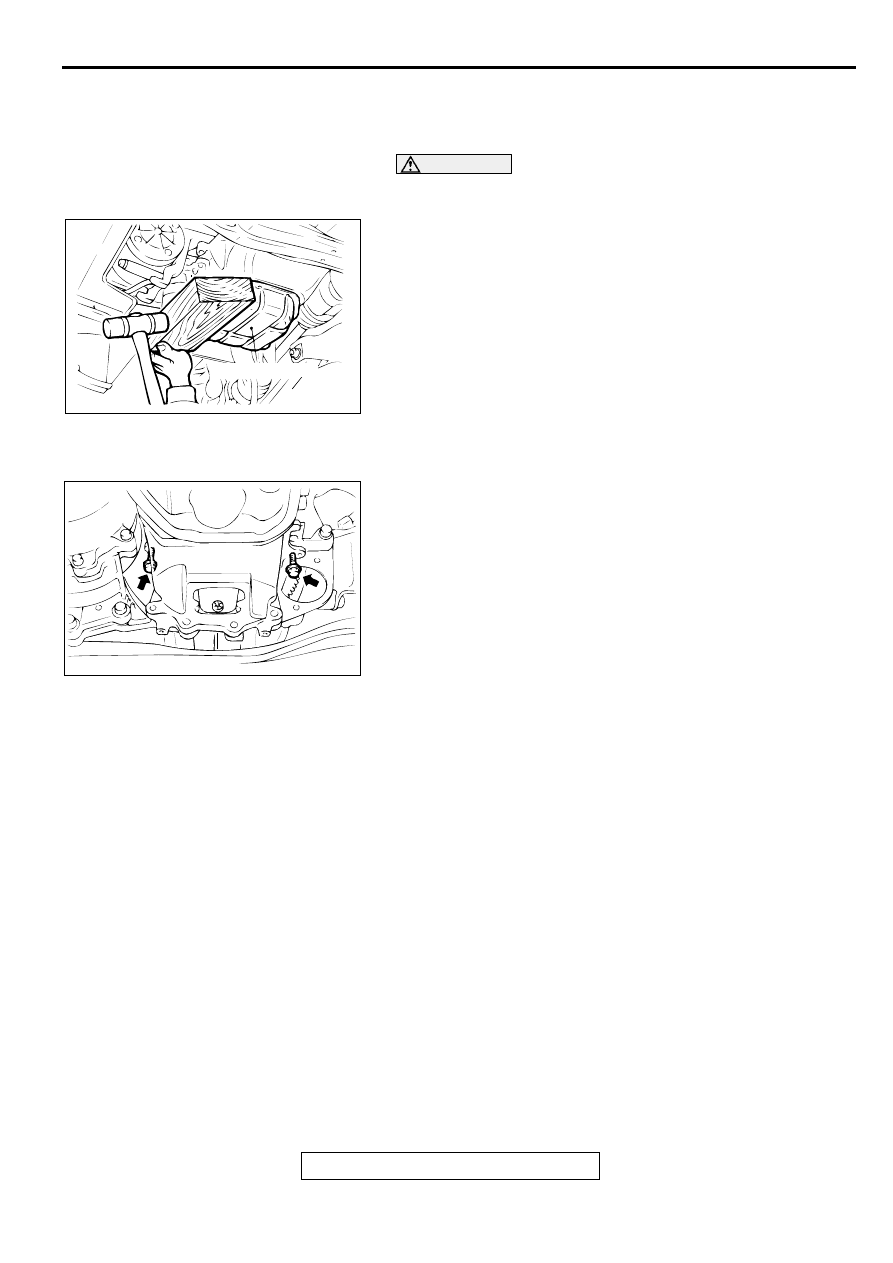

REMOVAL SERVICE POINTS

<<A>> LOWER OIL PAN REMOVAL
1. Remove the oil pan, lower mounting bolts.

CAUTION

Do not use the oil pan remover (MD998727). It will damage
the upper oil pan.
2. Place a wooden block against the lower oil pan as shown in

the illustration and remove by tapping with a hammer.

<<B>> UPPER OIL PAN REMOVAL
1. Remove the upper oil pan mounting bolts.
2. Screw the bolts (M10) securing the upper oil pan to the

transaxle assembly in the illustrated bolt holes, then remove
the upper oil pan.

AC001724

LOWER OIL PAN

AB

AC001725

OIL PAN

TSB Revision

ENGINE MECHANICAL <3.0L ENGINE>

11C-24

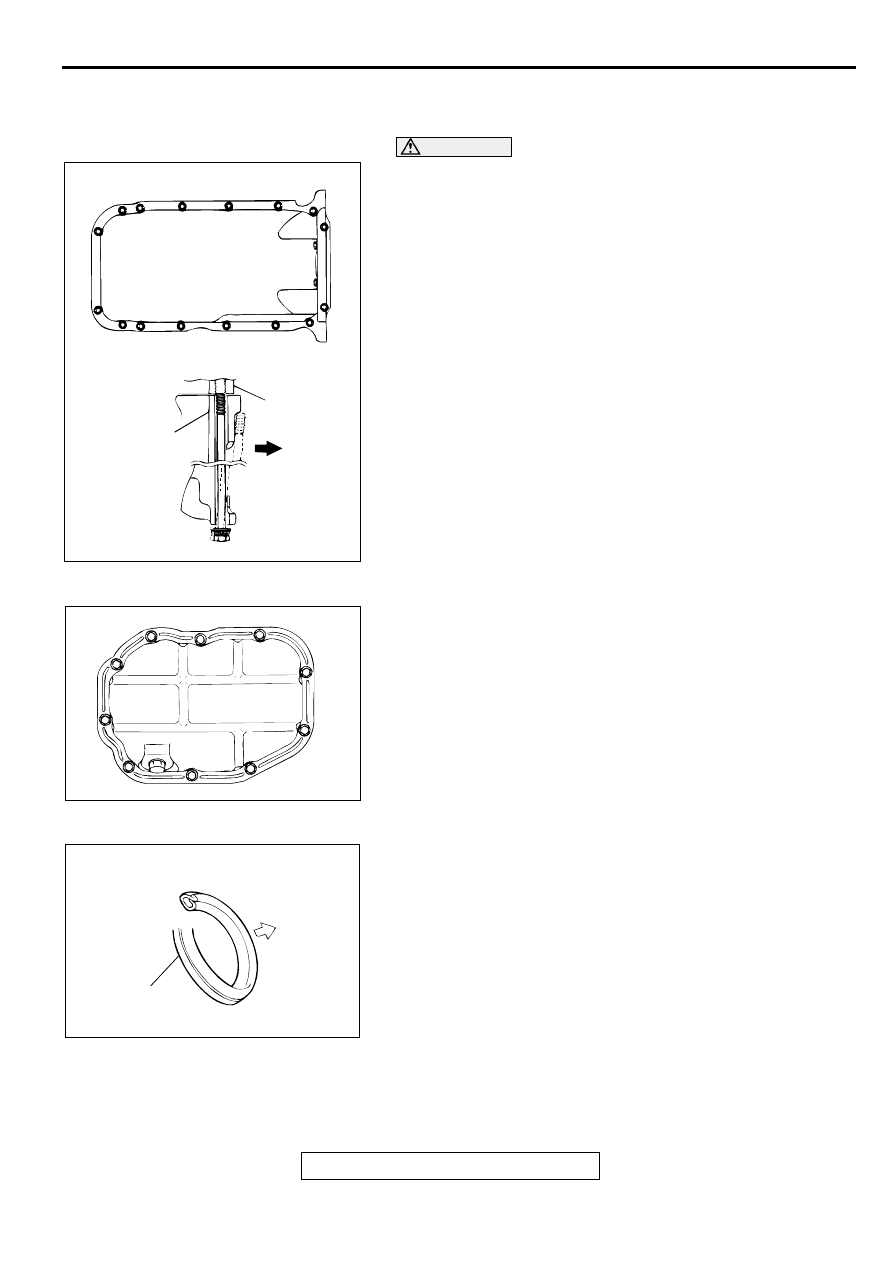

INSTALLATION SERVICE POINTS

>>A<< UPPER OIL PAN INSTALLATION

CAUTION

The bolt holes for bolts 13 and 14 in the illustration are cut
away on the transaxle side. Be careful not to insert these
bolts at an angle.
Tighten the oil pan, upper mounting bolts in the order shown.

>>B<< LOWER OIL PAN INSTALLATION
Tighten the lower oil pan mounting bolts in the order shown.

>>C<< DRAIN PLUG GASKET INSTALLATION
Replace the gasket with a new gasket. Install the new gasket in
the direction shown in the illustration.

AC001726AB

1

4

8

5

12

9

2

3

7

11

6

10

16

15

13

14

UPPER OIL PAN

REAR OIL
SEAL CASE

TRANSAXLE
SIDE

AC001727

1

2

3

4

5

6

7

8

9

10

AB

ACX00364

DRAIN PLUG
GASKET

OIL PAN
SIDE

AB
