CAMSHAFT AND CAMSHAFT OIL SEAL
TSB Revision
ENGINE MECHANICAL <3.0L ENGINE>
11C-17
C A M SH A FT A N D C A M SH A FT O IL SEA L
REMOVAL AND INSTALLATION
M1112001900143

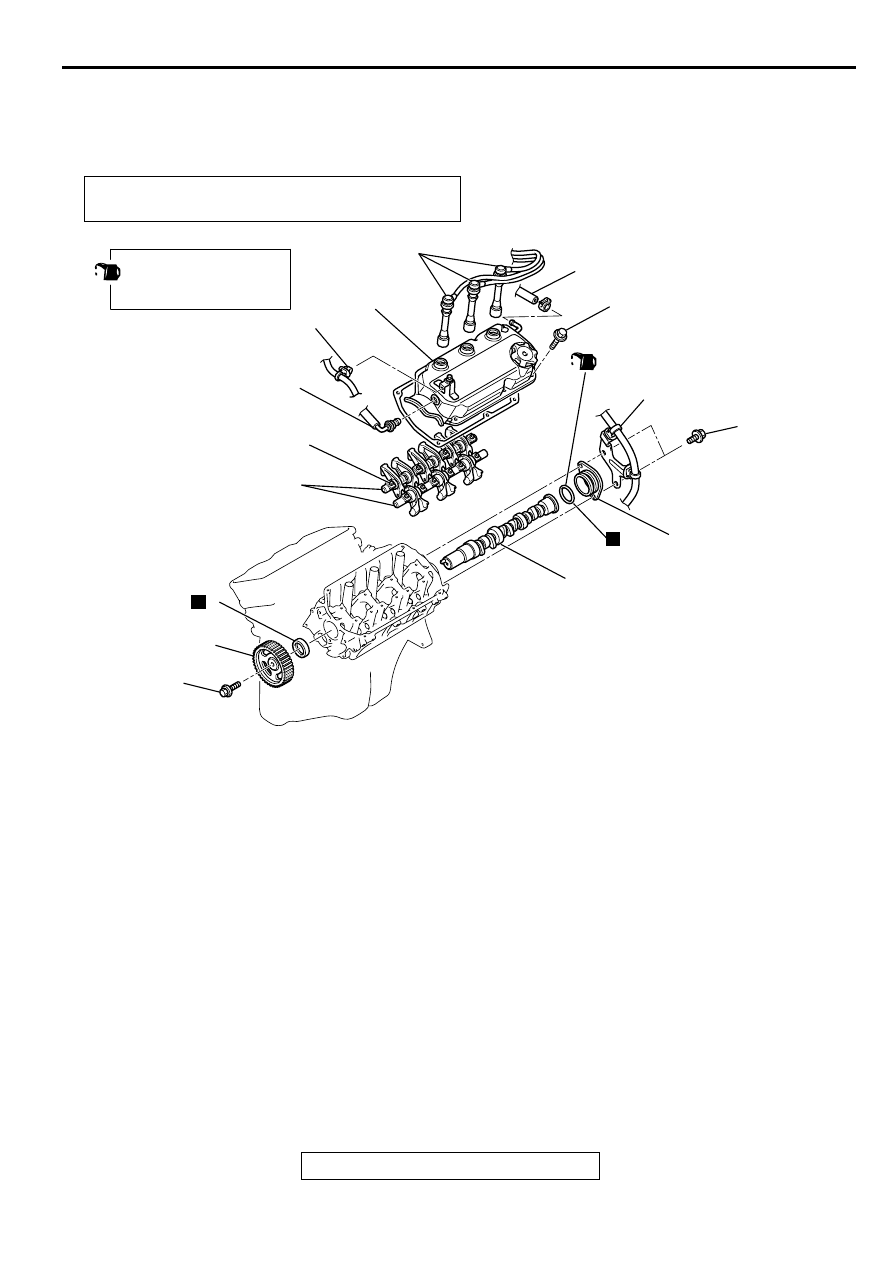

<LEFT BANK>
Required Special Tools:
•
MB990767: End Yoke Holder
•
MB991559: Camshaft Oil Seal Adapter
•
MD998443: Auto-lash Adjuster Holder
•
MD998713: Camshaft Oil Seal Installer
•
MD998715: Crankshaft Pulley Holder Pin
Pre-removal and Post-installation Operation
•
Timing Belt Removal and Installation (Refer to
P.11C-32
.)
AC004834
APPLY ENGINE OIL TO
ALL THE MOVING PARTS
WHEN INSTALLING
(ENGINE OIL)
3.4 ± 0.5 N·m
31 ± 4 in-lb
13 ± 2 N·m
109 ± 21 in-lb
88 ± 10 N·m
65 ± 7 ft-lb
31 ± 3 N·m
23 ± 2 ft-lb
1
2
3
5
6
7
8
10
11
AC
4
N
9
N

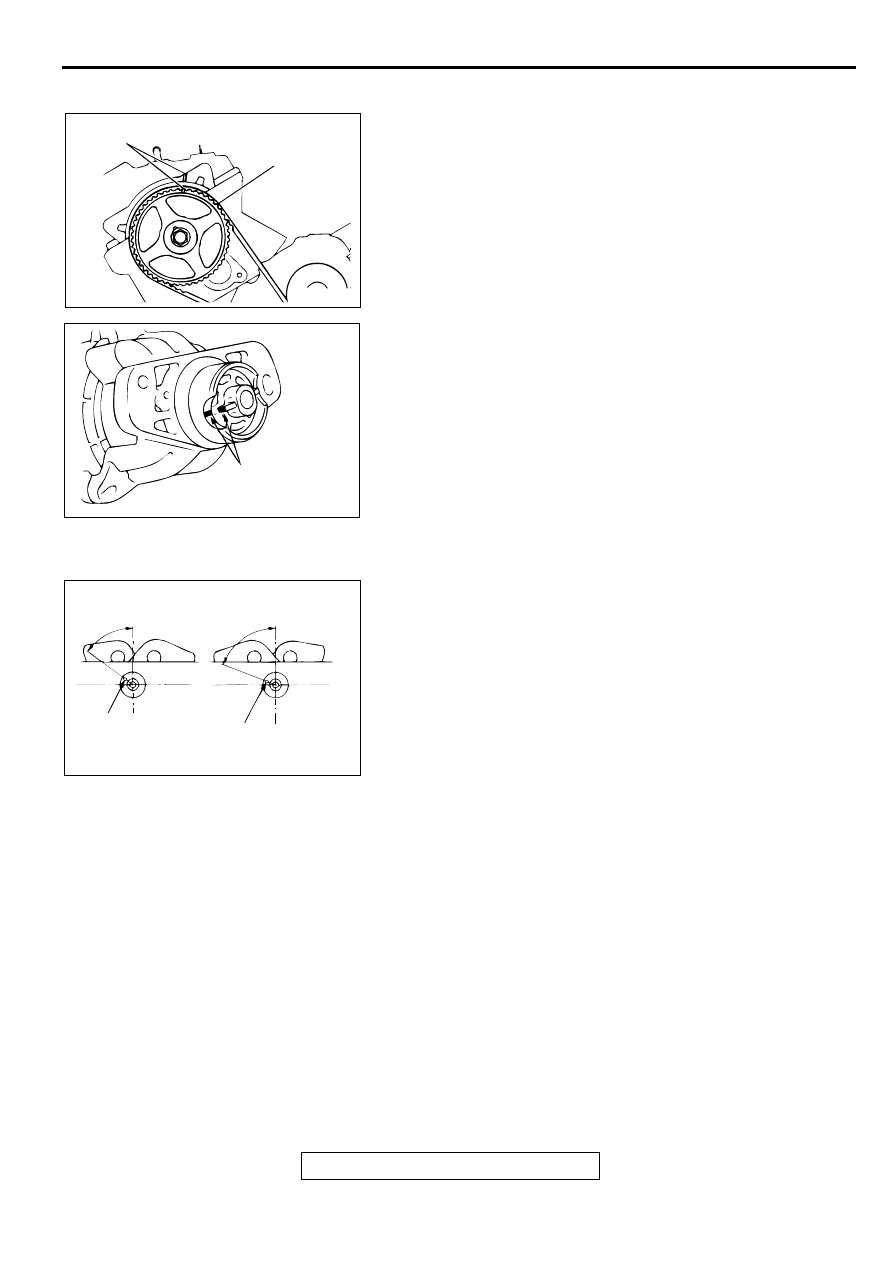

CAMSHAFT REMOVAL STEPS
•
THERMOSTAT HOUSING
ASSEMBLY (REFER TO GROUP
14, WATER HOSE AND PIPE
P.14-26
.)
1.
BLOW-BY HOSE CONNECTION
2.
PCV HOSE CONNECTION
3.
SPARK PLUG CABLE
4.
BATTERY CABLE CONNECTION
5.
ROCKER COVER

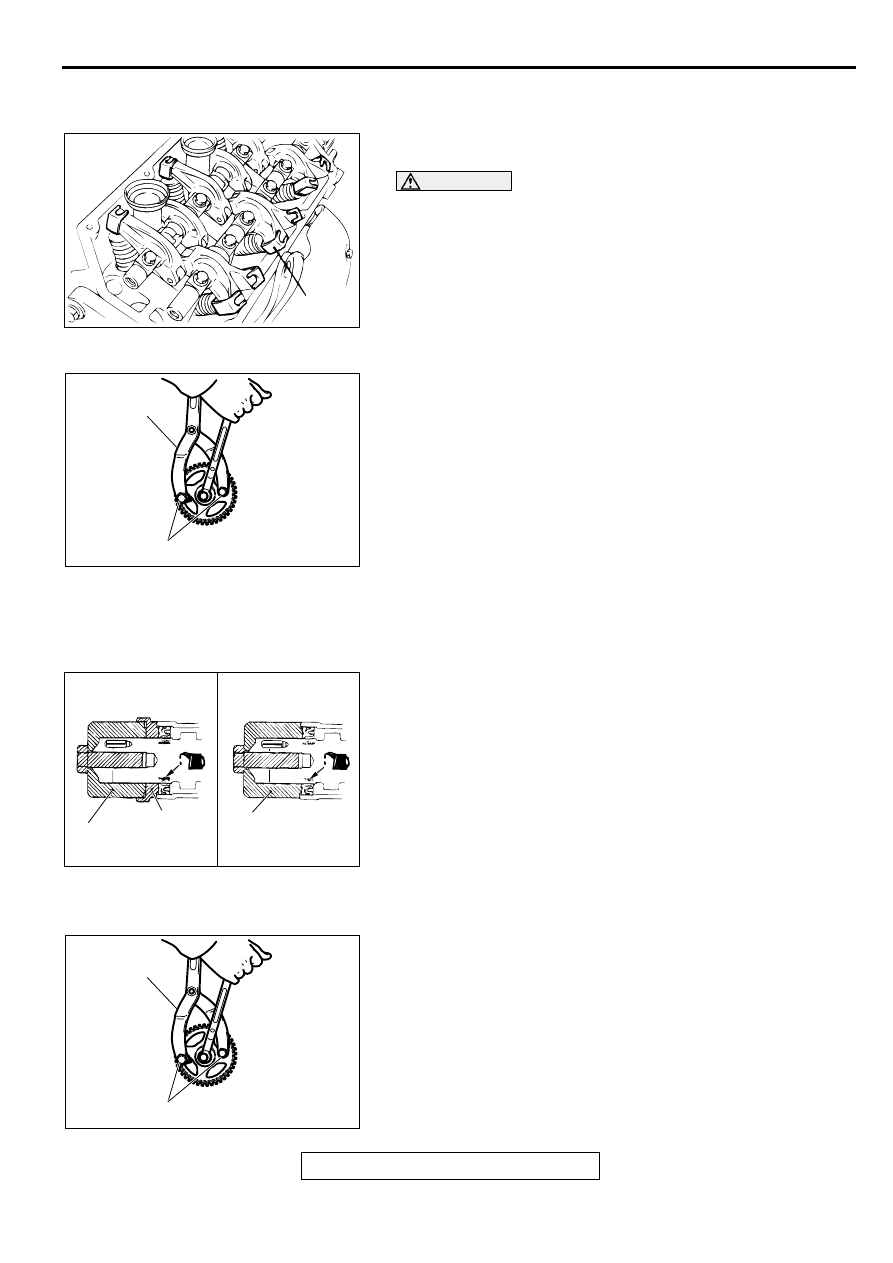

<<A>>
>>D<<
6.
ROCKER ARM AND SHAFT
ASSEMBLY
<<B>>
>>B<<
7.
CAMSHAFT SPROCKET
9.
BATTERY CABLE AND
HARNESS BRACKET
10. THRUST CASE
11. CAMSHAFT

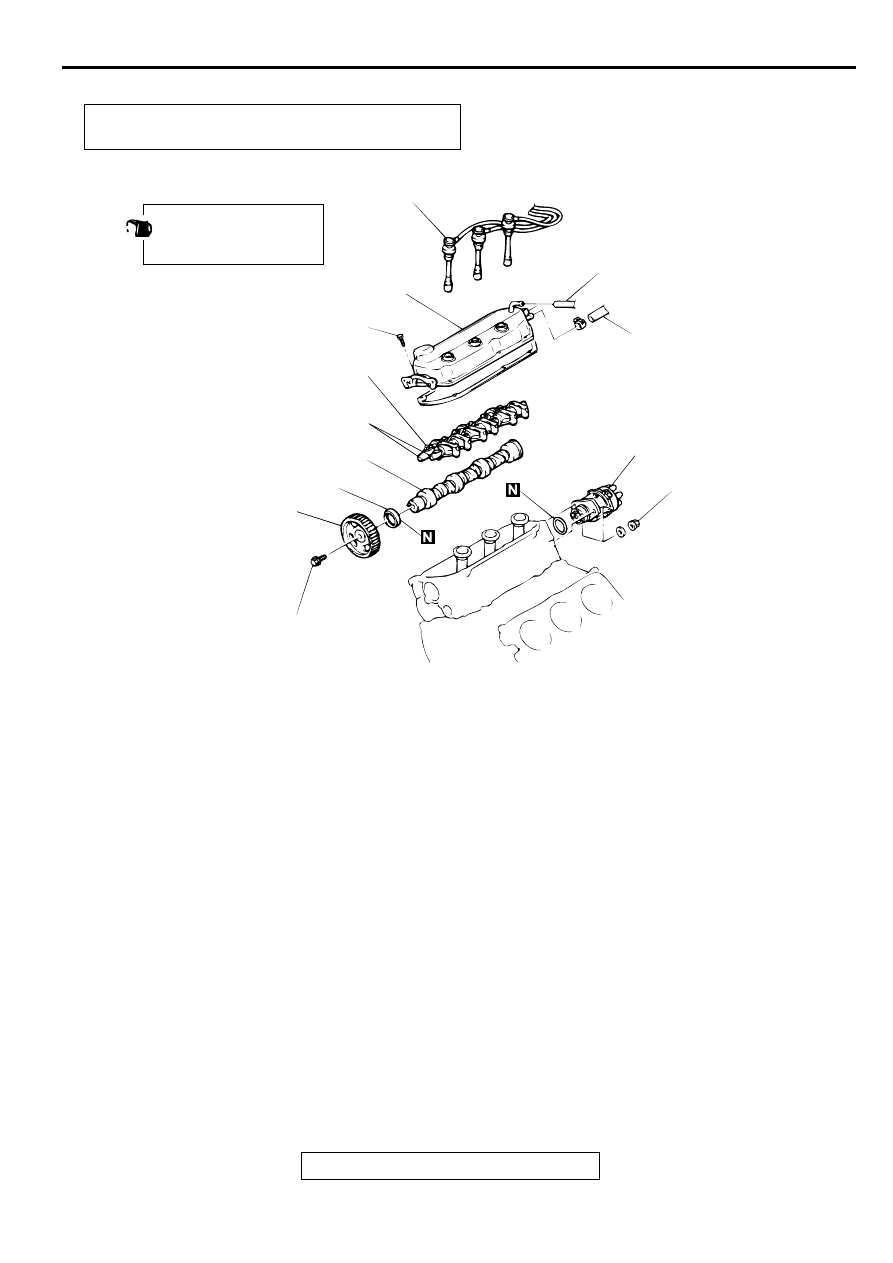

CAMSHAFT OIL SEAL
REMOVAL STEPS
<<B>>
>>B<<
7.
CAMSHAFT SPROCKET
>>A<<
8.
CAMSHAFT OIL SEAL
CAMSHAFT REMOVAL STEPS
