REFRIGERANT LINE

HEATER, AIR CONDITIONER AND VENTILATION

55A-68

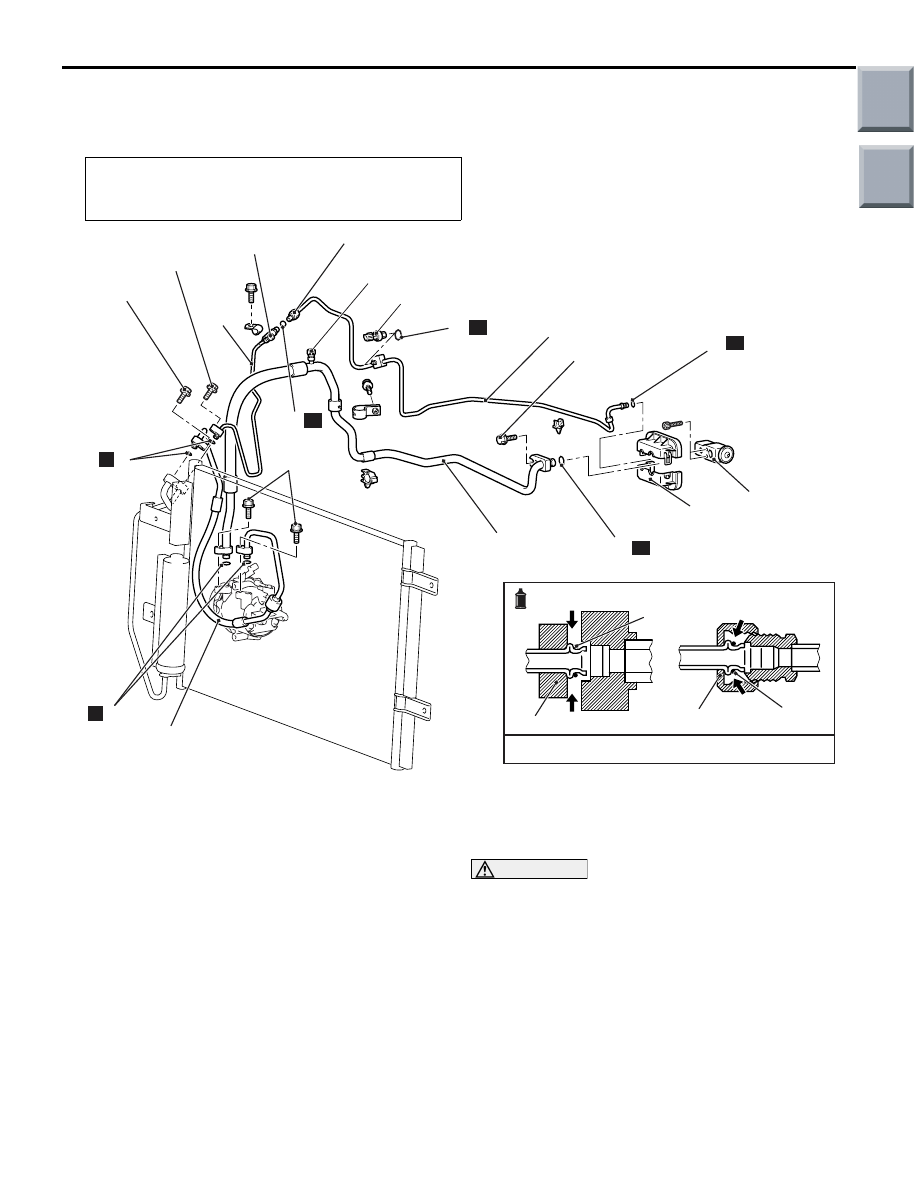

REFRIGERANT LINE

REMOVAL AND INSTALLATION

M1552006400800

Pre-removal and Post-installation Operation
Refrigerant Draining and Refilling (Refer to

P.55A-48

and

P.55A-48

.)

AC206954

1, 3, 4, 5, 6

4

8

8

N

8

N

8

4.9 ± 1.0 N·m

N

N

13± 1 N·m

N

12 ± 2 N·m

25 ± 4 N·m

1

3

4

2

AB

5

6

7

N

8

8

8

8

High-pressure
side service valve

Low-pressure side
service valve

A/C compressor oil: SUN PAG 56

-Pipe connection

13± 1 N·m

Removal steps

<<

A

>>

1.

Flexible discharge hose

•

Air cleaner cover and engine air
intake hose (GROUP 15, Air
Cleaner

P.15-5

.)

2.

Expansion valve cover

<<

A

>>

3.

Flexible suction hose

<<

A

>>

4.

Liquid pipe B

<<

A

>>

5.

A/C pressure sensor

<<

A

>>

6.

Liquid pipe A

<<

A

>>

7.

Expansion valve

8.

O-ring

REMOVAL SERVICE POINT
<<A>> HOSE/PIPE DISCONNECTION

CAUTION

As the compressor oil and receiver are highly
moisture absorbent, use a non-porous material
to plug the hose and nipples.
To prevent the entry of other foreign bodies, plug the
condenser, compressor, and expansion valve nip-
ples.

Main

Index

Group

TOC

DUCTS

HEATER, AIR CONDITIONER AND VENTILATION

55A-69

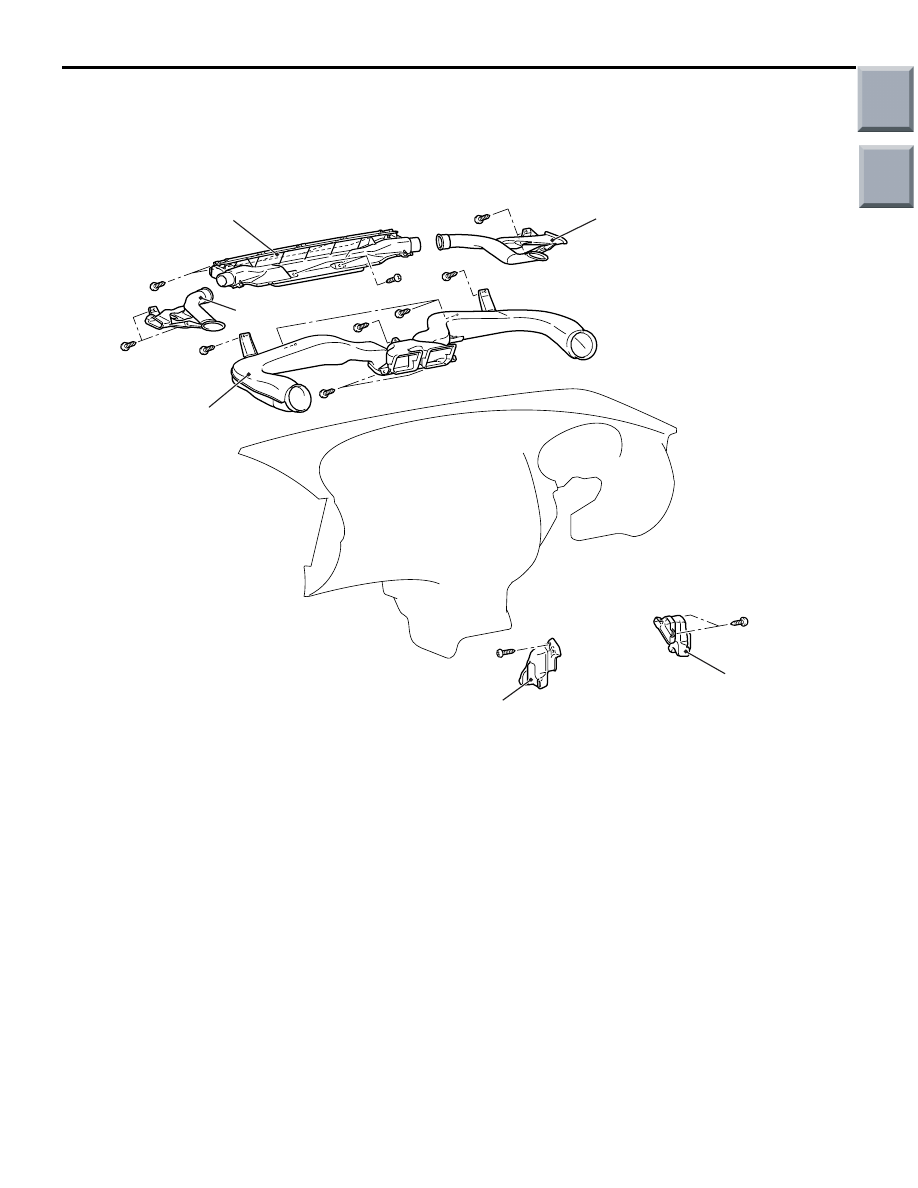

DUCTS

REMOVAL AND INSTALLATION

M1553001000264

AC314120

3

5

4

3

AB

1

2

Foot heater duct removal steps

1.

Foot heater duct LH

2.

Foot heater duct RH

Side defroster duct, defroster
nozzle and ventilation air
distribution duct removal steps

•

Instrument panel (Refer to GROUP
52A, Instrument Panel

P.52A-3

.)

3.

Side defroster duct

4.

Defroster nozzle

5.

Ventilation air distribution duct

Main

Index

Group

TOC

6

AB

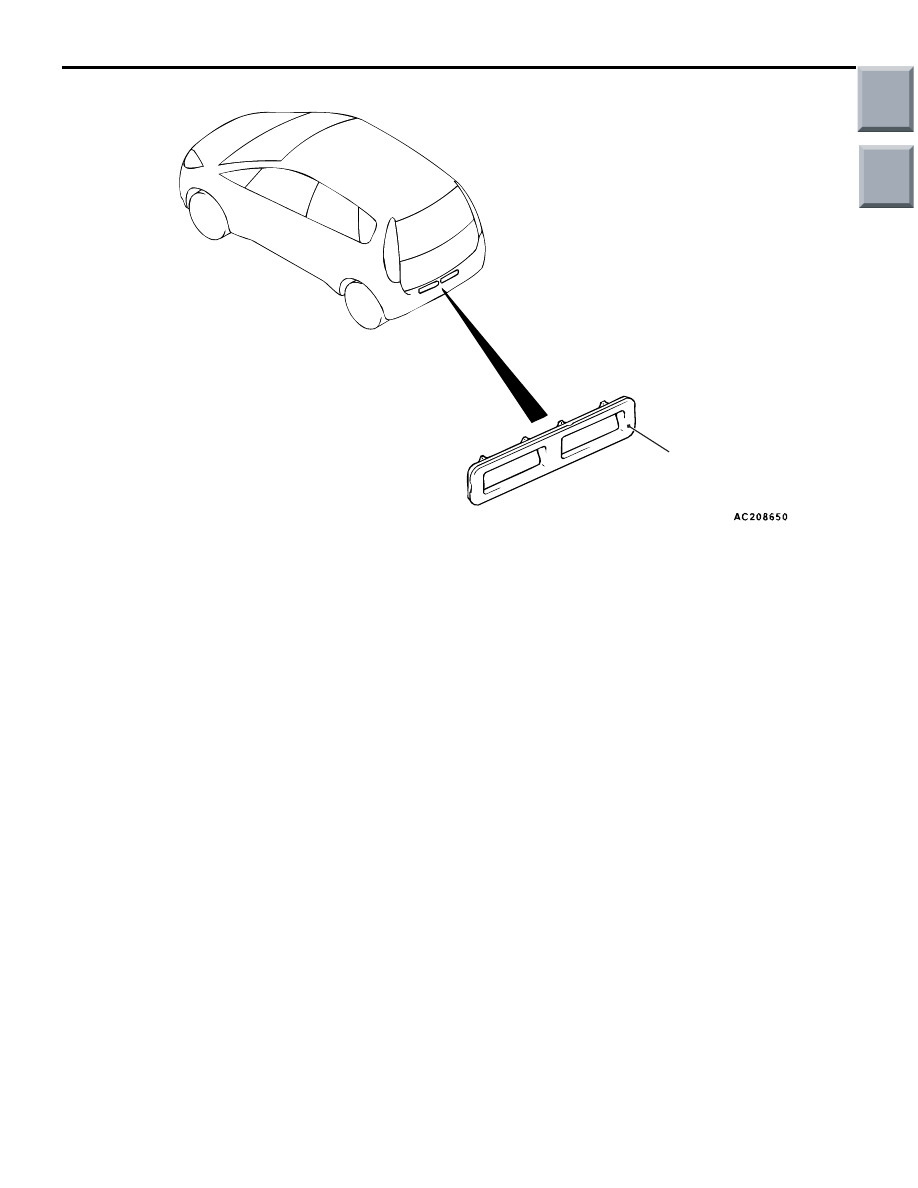

Rear ventilation duct removal
step

•

Rear bumper (Refer to GROUP 51,
Rear Bumper

P.51-7

.)

6.

Rear ventilation duct

DUCTS

HEATER, AIR CONDITIONER AND VENTILATION

55A-70

Main

Index

Group

TOC

GROUP 52B

SUPPLEMENTAL

RESTRAINT

SYSTEM (SRS)

CONTENTS

GENERAL INFORMATION . . . . . . . .

52B-3

SERVICE PRECAUTIONS. . . . . . . . .

52B-5

SPECIAL TOOLS. . . . . . . . . . . . . . . .

52B-8

TEST EQUIPMENTS . . . . . . . . . . . . .

52B-9

TROUBLESHOOTING . . . . . . . . . . . .

52B-10

DIAGNOSIS TROUBLESHOOTING



FLOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-10

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

52B-10

SRS WARNING LAMP CHECK  . . . . . . . . .

52B-10

CHECK CHART FOR DIAGNOSIS



CODES . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-11

DIAGNOSTIC TROUBLE CODE



PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

52B-14

CHECK CHART FOR TROUBLE



SYMPTOMS . . . . . . . . . . . . . . . . . . . . . . . .

52B-131

SYMPTOM PROCEDURES . . . . . . . . . . . .

52B-132

POST-COLLISION DIAGNOSIS. . . . .

52B-136

INDIVIDUAL COMPONENT



SERVICE. . . . . . . . . . . . . . . . . . . . . . .

52B-139

WARNING/CAUTION LABELS  . . . . .

52B-140

FRONT IMPACT SENSORS. . . . . . . .

52B-141

REMOVAL AND INSTALLATION  . . . . . . . .

52B-141

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-142

SRS CONTROL UNIT (SRS-ECU) . . .

52B-143

REMOVAL AND INSTALLATION  . . . . . . . .

52B-143

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-144

Continued on next page

WARNING

•

Carefully read and observe the information in the SRS SERVICE PRECAUTIONS prior to any service.

•

For information concerning diagnosis or maintenance, alays observe the procedures in the SRS Diagnosis or the

SRS Maintenance sections, respectively.

•

If any SRS components are removed or replaced in connection with any service procedures, be sure to follow the

procedures in the INDIVIDUAL COMPONENT SERVICE section for the componentnts involved.

•

If you have any questions about the SRS, please contact the MMNA Tech Line.
