Mitsubishi Colt Ralliart. Manual - part 523

REAR SEAT BELT

INTERIOR

52A-32

REAR SEAT BELT

REMOVAL AND INSTALLATION

M1523001600713

AC601415

1

2

3

5

6

6

4

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

AB

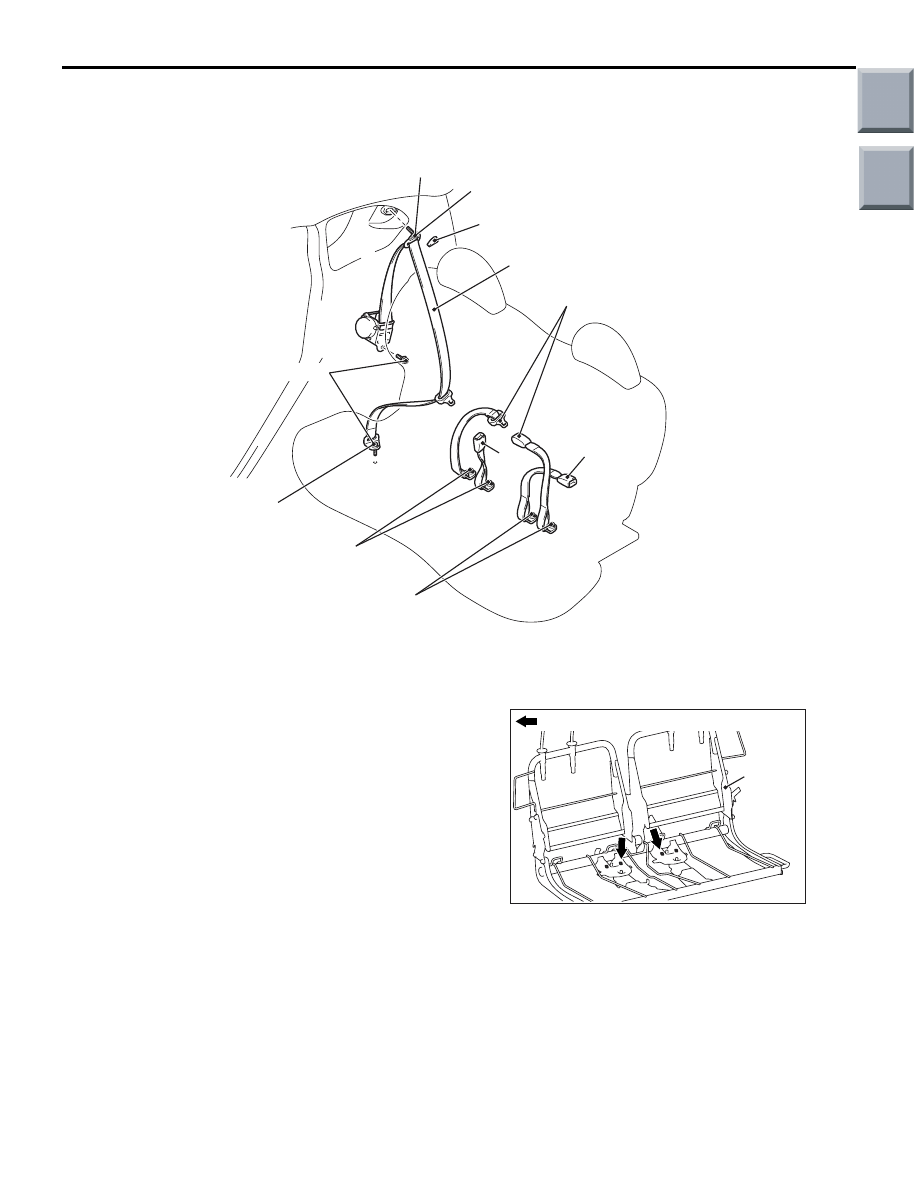

Removal steps

1.

Sash guide cover

2.

Seat belt shoulder anchor bolt

3.

Seat belt lower anchor bolt

•

Rear seat belt clip (Refer to

P.52A-11

).

•

Quarter trim lower (Refer to

P.52A-11

).

4.

Outer seat belt

5.

Centre seat belt <Except
RALLIART Version-R> (Refer to

P.52A-28

).

>>

A

<<

6.

Inner seat belt (Refer to

P.52A-28

).

INSTALLATION SERVICE POINT
>>A<< INNER SEAT BELT INSTALLATION

AC601334AC

Seatback
frame

: Inner seat belt installation position

Be sure to install the inner seat belt to the exact posi-
tion.

Main

Index

Group

TOC

GROUP 55A

HEATER, AIR

CONDITIONER AND

VENTILATION

CONTENTS

SERVICE SPECIFICATIONS. . . . . . .

55A-3

LUBRICANTS  . . . . . . . . . . . . . . . . . .

55A-3

SPECIAL TOOL . . . . . . . . . . . . . . . . .

55A-3

TROUBLESHOOTING . . . . . . . . . . . .

55A-5

DIAGNOSIS TROUBLESHOOTING



FLOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55A-5

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

55A-5

DIAGNOSIS CODE CHART . . . . . . . . . . . .

55A-5

DIAGNOSTIC TROUBLE CODE



PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

55A-6

TROUBLE SYMPTOM CHART. . . . . . . . . .

55A-10

SYMPTOM PROCEDURES . . . . . . . . . . . .

55A-10

SERVICE DATA REFERENCE TABLE  . . .

55A-44

ACTUATOR TEST TABLE . . . . . . . . . . . . .

55A-45

CHECK AT COMBINATION METER



(METER AND A/C-ECU) TERMINALS . . . .

55A-46

ON-VEHICLE SERVICE . . . . . . . . . . .

55A-48

COMPRESSOR DRIVE BELT



ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

55A-48

DISCHARGING SYSTEM . . . . . . . . . . . . . .

55A-48

CHARGING . . . . . . . . . . . . . . . . . . . . . . . . .

55A-48

CHECK THE REFRIGERANT LEVEL . . . . .

55A-50

PERFORMANCE TEST  . . . . . . . . . . . . . . .

55A-50

SIMPLE INSPECTION OF THE



A/C PRESSURE SENSOR . . . . . . . . . . . . .

55A-51

REPLACE THE A/C COMPRESSOR



RELAY. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55A-51

RELAY CONTINUITY CHECK  . . . . . . . . . .

55A-52

IDLE-UP OPERATION CHECK. . . . . . . . . .

55A-53

CLEAN AIR FILTER REPLACEMENT



PROCEDURE . . . . . . . . . . . . . . . . . . . . . . .

55A-53

HEATER CONTROL ASSEMBLY



AND A/C SWITCH  . . . . . . . . . . . . . . .

55A-54

REMOVAL AND INSTALLATION  . . . . . . . .

55A-54

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55A-55

DISASSEMBLY AND REASSEMBLY . . . . .

55A-56

Continued on next page

Main

Index

Group

TOC

55A-2

HEATER UNIT AND



COOLING UNIT . . . . . . . . . . . . . . . . .

55A-57

REMOVAL AND INSTALLATION . . . . . . . .

55A-57

DISASSEMBLY AND REASSEMBLY. . . . .

55A-58

AIR THERMO SENSOR CHECK . . . . . . . .

55A-59

DISASSEMBLY AND REASSEMBLY. . . . .

55A-59

RESISTOR, BLOWER MOTOR AND
OUTSIDE/INSIDE AIR SELECTION



DAMPER CONTROL MOTOR . . . . . .

55A-60

REMOVAL AND INSTALLATION . . . . . . . .

55A-60

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55A-61

AMBIENT TEMPERATURE



SENSOR. . . . . . . . . . . . . . . . . . . . . . .

55A-62

REMOVAL AND INSTALLATION . . . . . . . .

55A-62

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

55A-62

COMPRESSOR ASSEMBLY . . . . . . .

55A-63

REMOVAL AND INSTALLATION <4A9>  . .

55A-63

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55A-64

DISASSEMBLY AND ASSEMBLY  . . . . . . .

55A-65

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55A-66

CONDENSER ASSEMBLY. . . . . . . . .

55A-67

REMOVAL AND INSTALLATION  . . . . . . . .

55A-67

REFRIGERANT LINE . . . . . . . . . . . . .

55A-68

REMOVAL AND INSTALLATION  . . . . . . . .

55A-68

DUCTS  . . . . . . . . . . . . . . . . . . . . . . . .

55A-69

REMOVAL AND INSTALLATION  . . . . . . . .

55A-69

Main

Index

Group

TOC

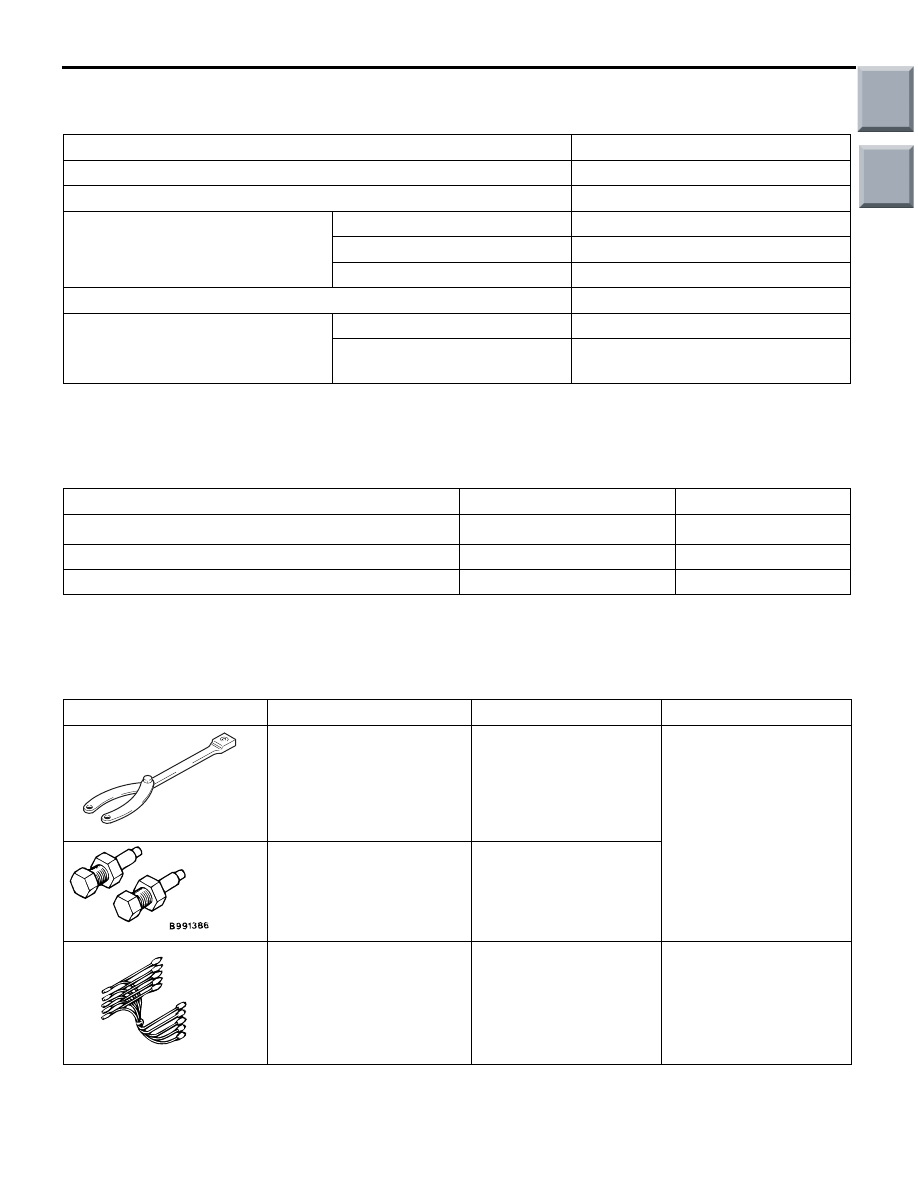

SERVICE SPECIFICATIONS

HEATER, AIR CONDITIONER AND VENTILATION

55A-3

SERVICE SPECIFICATIONS

M1551000300181

Item

Standard value

Idle speed r/min (N or P range)

700

± 50

Idle-up speed r/min (N or P range)

850

± 100

Resistor resistance (for blower
motor)

Ω

Between terminal Nos. 2 and 3 2.45
Between terminal Nos. 1 and 2 0.95
Between terminal Nos. 2 and 4 0.27

A/C compressor air gap mm

0.25

− 0.5

A/C refrigerant temperature switch
operating temperature

°C

2

Ω or less

less than 130

No continuity

130 or more (up to 100

°C when

temperature drops)

LUBRICANTS

M1551000400166

Item

Specified lubricant

Quantity

Compressor refrigerant unit lubricant cm

3

SUN PAG 56

140

± 10

Each connection of refrigerant line

SUN PAG 56

As required

Refrigerant g

HFC134a (R134a)

550

± 20

SPECIAL TOOL

M1551000600137

Tool

Number

Name

Use

B991367

MB991367

Special spanner

Removal and installation
of A/C compressor
armature mounting nut

MB991386

Pin

MB991658

MB991658

Test harness

Inspection of the A/C
pressure sensor
