Mitsubishi Canter (FE, FG). Manual - part 50





9 Technical  data

9.7 Lamp layout drawings

200

MITSUBISHI FUSO body/equipment mounting directives for FE, FG  Issue date: 06. 07. 2012

!

 Only print out complete sections from the current version

i

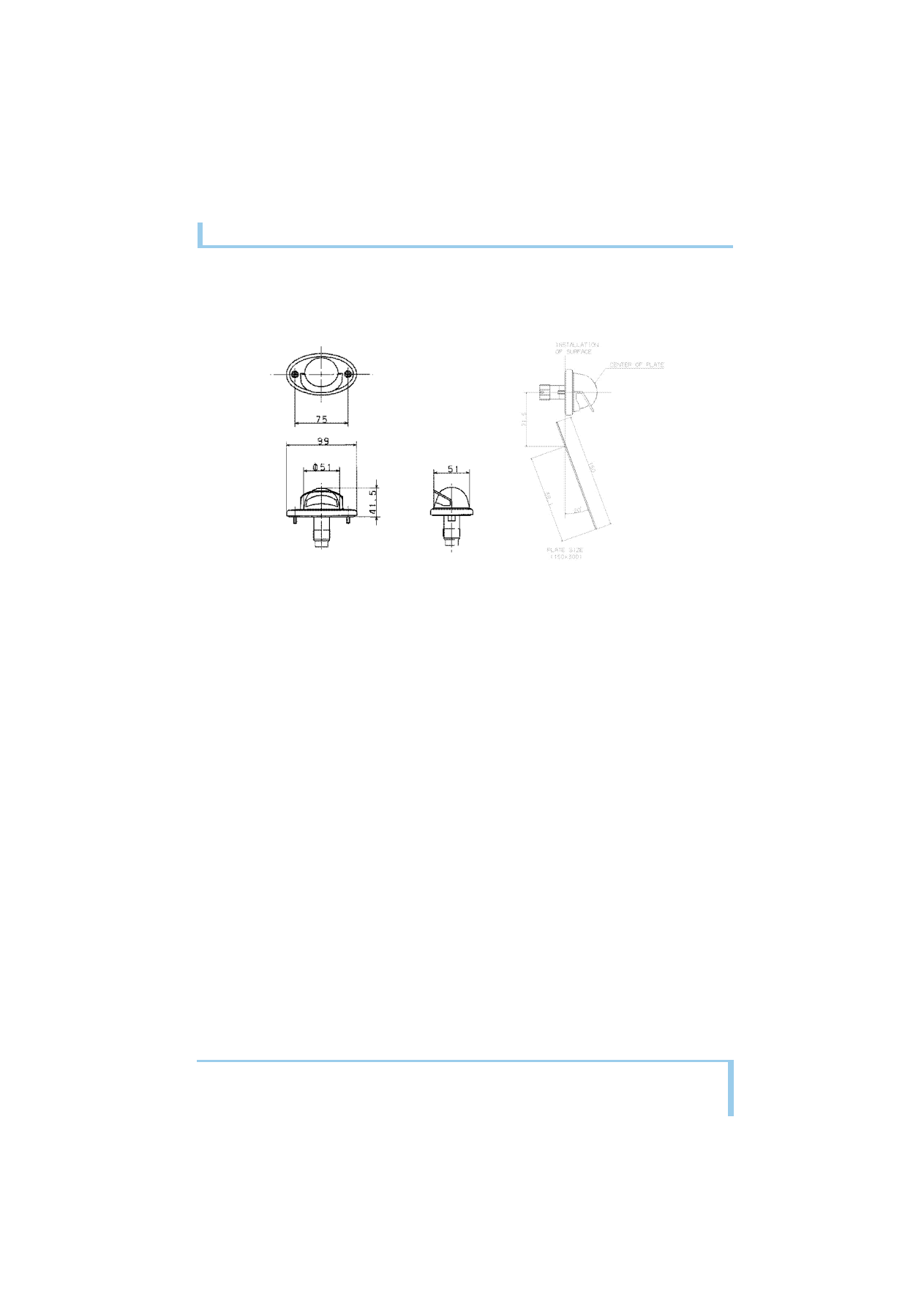

9.7.2

License plate lamp

9 Technical  data

9.8 Power train

201

MITSUBISHI FUSO body/equipment mounting directives for FE, FG  Issue date: 06. 07. 2012

!

 Only print out complete sections from the current version

i

9.8 Power train

9.8.1

Powertrain list

Model

GVW (kg/lbs)

Engine

Clutch

T/M

Model

Model

Position

Ratio

FEC52CL3SUHD

5670/12500

4P10T5

Wet dual clutch

M038S6

1

2

3

4

5

6

R

5.397

3.788

2.310

1.474

1.000

0.701

5.397

FEC52EL3SUHD

FEC52GL3SUHD
FEC72CL3SUHD

7255/15995

FEC72EL3SUHD

FEC72GL3SUHD
FEC72HL3SUHD

FEC72KL3SUHD

FEC72HL3WUHD

FEC72KL3WUHD

FEC92CL3SUHD

8160/17995

FEC92EL3SUHD

FEC92GL3SUHD
FEC92HL3SUHD

FEC92KL3SUHD

9 Technical  data

9.9 Differential and tire bound height

202

MITSUBISHI FUSO body/equipment mounting directives for FE, FG  Issue date: 06. 07. 2012

!

 Only print out complete sections from the current version

i

9.9 Differential and tire bound height

A

Model

Tire size

A

mm (in)

B

mm (in)

C

mm (in)

D

mm (in)

FEC52CL3SUHD

215/85R16

130

(5.1)

139

(5.5)

644.5

(25.4)

145

(5.7)

FEC52EL3SUHD

215/85R16

130

(5.1)

140

(5.5)

644.5

(25.4)

145

(5.7)

FEC52GL3SUHD

215/85R16

130

(5.1)

139

(5.5)

644.5

(25.4)

145

(5.7)

FEC72CL3SUHD

215/75R17.5

125

(4.9)

142

(5.6)

647

(25.5)

151

(5.9)

FEC72EL3SUHD

215/75R17.5

125

(4.9)

141

(5.6)

647

(25.5)

151

(5.9)

FEC72GL3SUHD

215/75R17.5

125

(4.9)

140

(5.5)

647

(25.5)

152

(6.0)

FEC72HL3SUHD

215/75R17.5

125

(4.9)

137

(5.4)

647

(25.5)

153

(6.0)

FEC72KL3SUHD

215/75R17.5

125

(4.9)

137

(5.4)

647

(25.5)

153

(6.0)

FEC72HL3WUHD

215/75R17.5

175

(6.9)

89

(3.5)

647

(25.5)

153

(6.0)

FEC72KL3WUHD

215/75R17.5

175

(6.9)

90

(3.5)

647

(25.5)

152

(6.0)

FEC92CL3SUHD

215/75R17.5

125

(4.9)

142

(5.6)

647

(25.5)

151

(5.9)

FEC92EL3SUHD

215/75R17.5

125

(4.9)

141

(5.6)

647

(25.5)

152

(6.0)

FEC92GL3SUHD

215/75R17.5

125

(4.9)

140

(5.5)

647

(25.5)

152

(6.0)

FEC92HL3SUHD

215/75R17.5

125

(4.9)

138

(5.4)

647

(25.5)

153

(6.0)

FEC92KL3SUHD

215/75R17.5

125

(4.9)

138

(5.4)

647

(25.5)

154

(6.1)

FGB72EL3SUHD

235/85R16

182

(7.2)

102

(4.0)

653

(25.7)

139

(5.5)

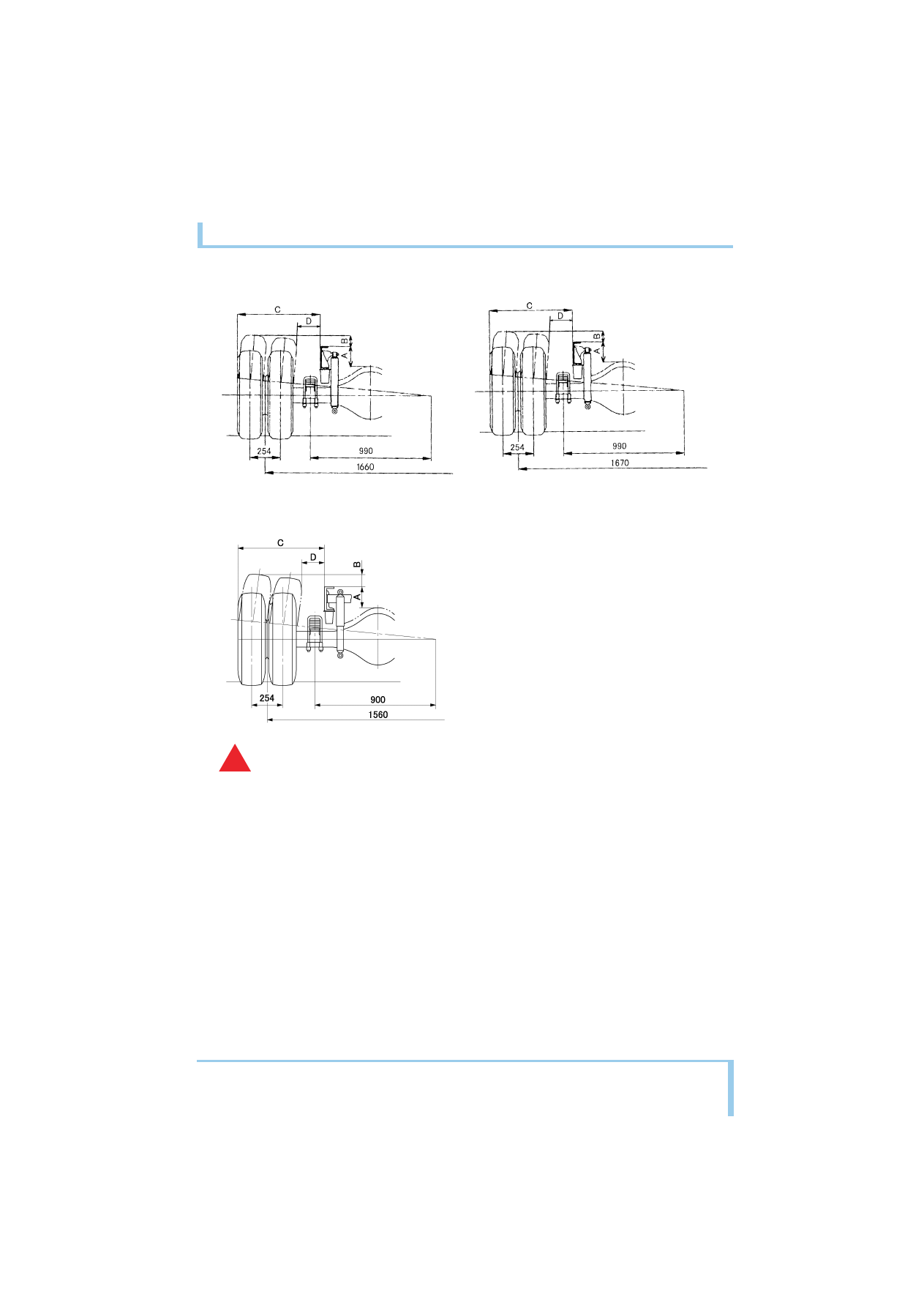

9 Technical  data

9.9 Differential and tire bound height

203

MITSUBISHI FUSO body/equipment mounting directives for FE, FG  Issue date: 06. 07. 2012

!

 Only print out complete sections from the current version

i

A

FEC5

FEC7
FEC9

FGB7
