Mitsubishi 380. Manual - part 259





FRONT BUMPER ASSEMBLY

EXTERIOR

51-2

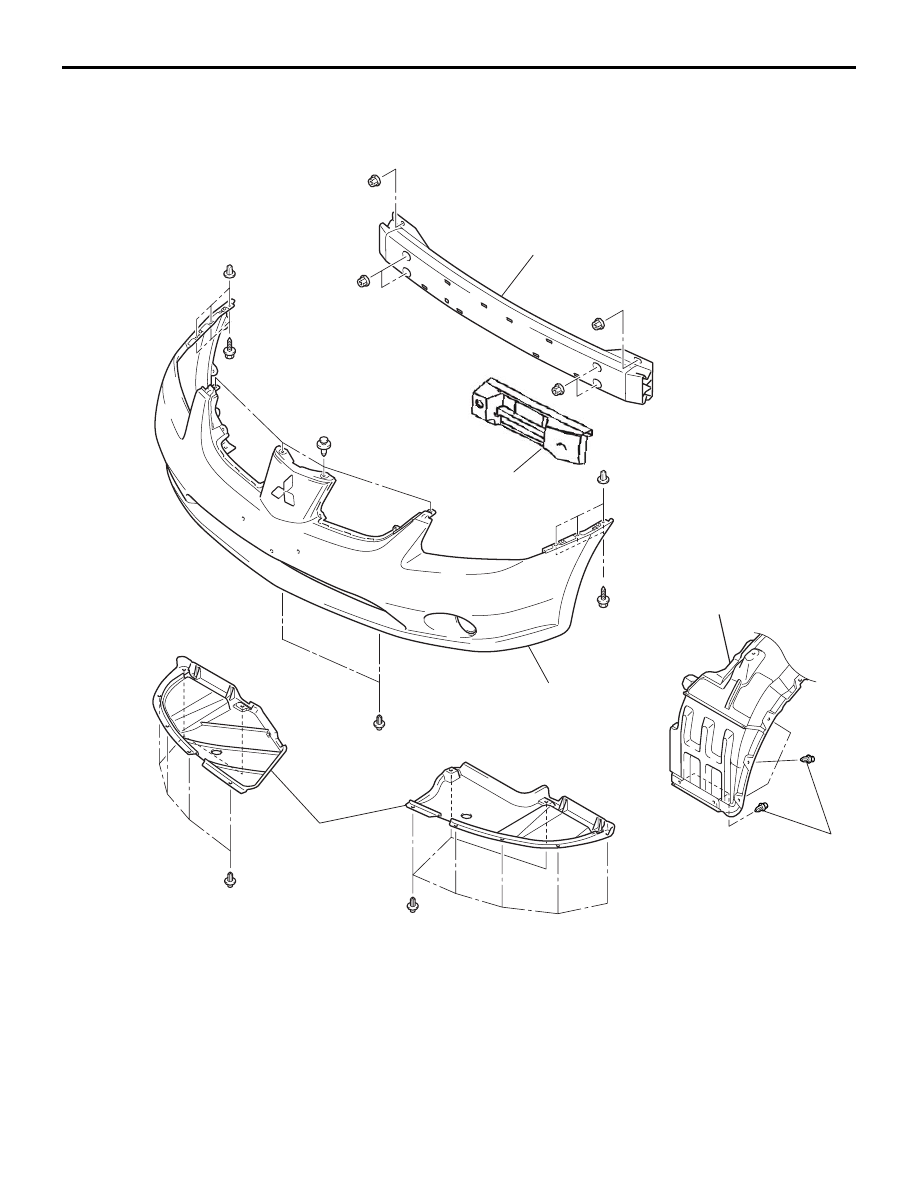

FRONT BUMPER ASSEMBLY

REMOVAL AND INSTALLATION

M1511001400499

20DB121A

1

3

5

4

2

SPLASH SHIELD

REMOVAL STEPS

RADIATOR GRILLE (REFER TO

P.51-6

).

1. SPLASH SHIELD MOUNTING CLIPS
2. FRONT BUMPER UNDER COVER
3. FRONT BUMPER ASSEMBLY
4. FRONT BUMPER CORE, LH/RH

FOG LAMP CONNECTOR
CONNECTION

5. FRONT BUMPER

REINFORCEMENT ASSEMBLY

DISASSEMBLY STEPS

FOG LAMP OR COVER (REFER TO
GROUP 54

P.54A-159

<<A>> >>A<< 7. LOWER GRILLE

REMOVAL STEPS (Continued)

FRONT BUMPER ASSEMBLY

EXTERIOR

51-3

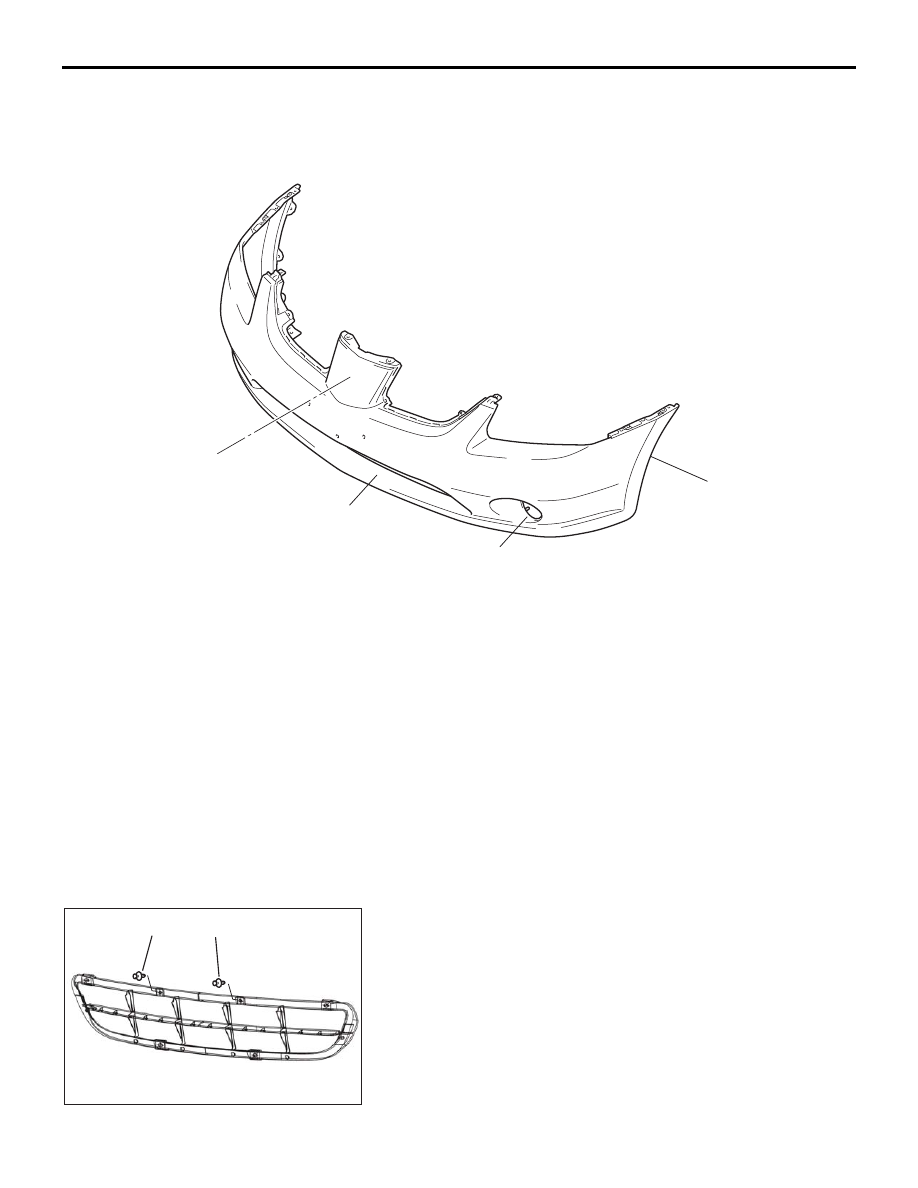

DISASSEMBLY AND ASSEMBLY

M1511001600493

REMOVAL SERVICE POINTS

.

<<A>> LOWER GRILLE ASSEMBLY REMOVAL

1. Ensure that the front bumper surface around grille is clean

and free of any foreign material to prevent damaging paint
surface during grille removal.

2. Remove the attaching scrivets from bumper. The 380 and

380LS models grille lower is attached by scrivets only. For
VRX and GT models use step 3 in removal process.

20DB124A

1

3

4

2

DISASSEMBLY STEPS
1. GRILLE, RADIATOR (REFER TO

GROUP 51

P.51-6

2. FRONT BUMPER FACE

3. FOG LAMP OR COVER (REFER TO

GROUP 54

P.54A-159

4. GRILLE, LOWER ASSEMBLY

DISASSEMBLY STEPS (Continued)

20DB127A

SCRIVETS (6 PLACES)

380/380LS TYPE GRILLE

FRONT BUMPER ASSEMBLY

EXTERIOR

51-4

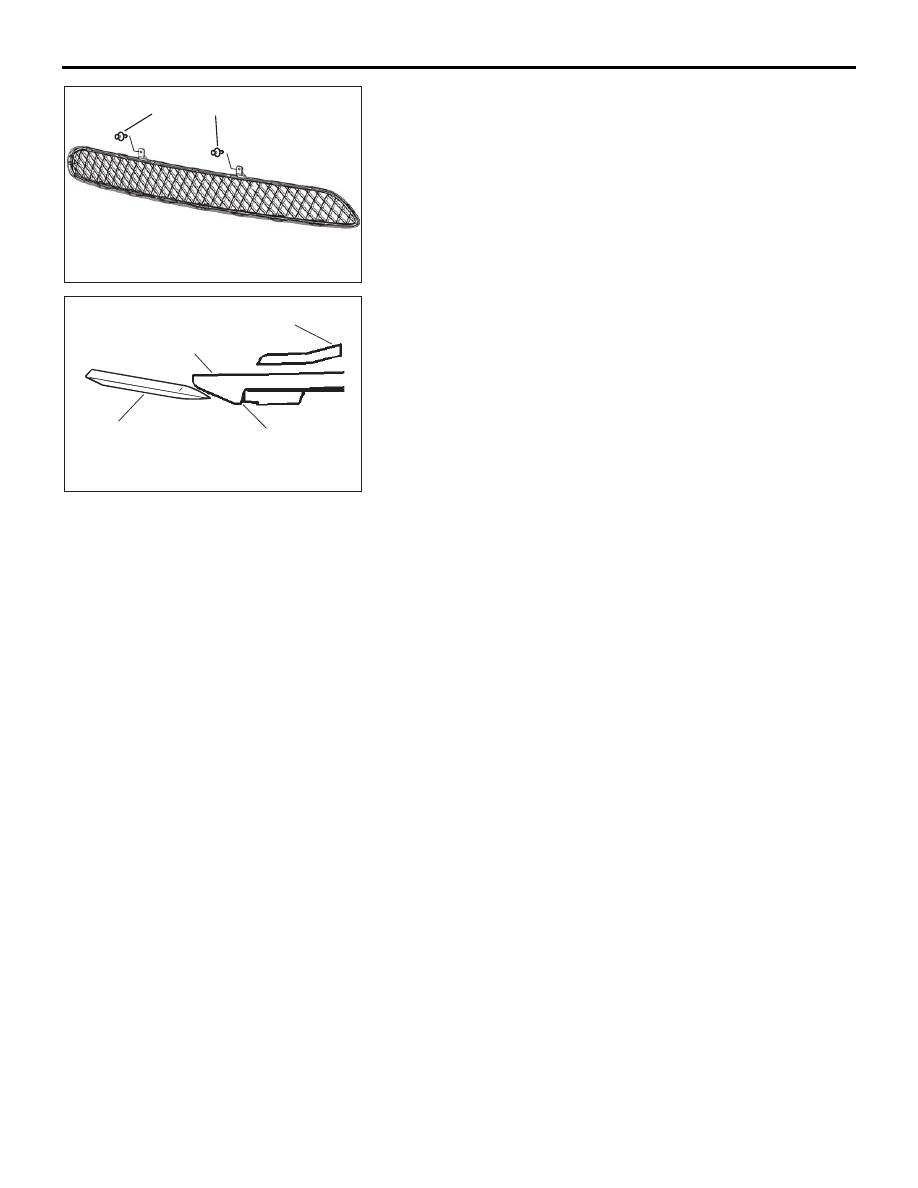

3. For VRX and GT models, using Special Tool MB990784 or

similar. Insert the tool carefully into each bumper locating
clip point and release the grille from bumper.

4. Carefully remove the grille from bumper and avoid any paint

damage.

20DB126A

SCRIVETS

VRX/GT TYPE GRILLE

20DB125A

SPECIAL TOOL

CLIP POINT

GRILLE, LOWER

FRONT BUMPER

REAR BUMPER ASSEMBLY

EXTERIOR

51-5

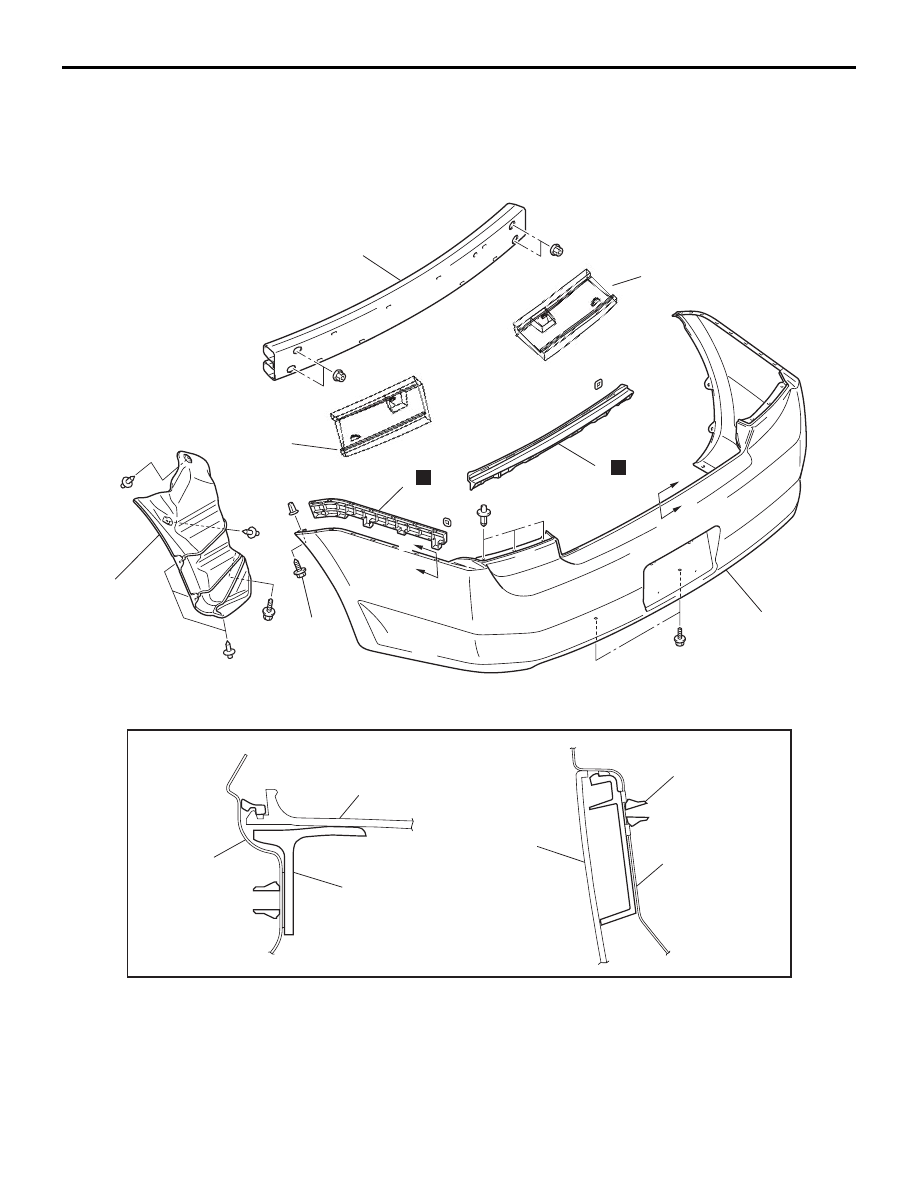

REAR BUMPER ASSEMBLY

REMOVAL AND INSTALLATION

M1511001900427

20DB122A

1

3

2

4

5

6

7

N

N

B

B

A

A

6

AC306484

SECTION A – A

SECTION B – B

REAR END OUTER

PANEL

SIDE OUTER PANEL

4

3

3

5

AB

REMOVAL STEPS

REAR COMBINATION LIGHT
(REFER TO GROUP 54A, REAR
COMBINATION LIGHT

P.54A-161

).

REAR END TRIM REFER TO
GROUP 52A, TRIMS

P.52A-11

).

1. REAR SPLASH SHIELD

2. TAPPING SCREW
3. REAR BUMPER ASSEMBLY
4. REAR BUMPER CENTER BRACKET
5. REAR BUMPER SIDE BRACKET
6. REAR BUMPER CORES, LH/RH
7. REAR BUMPER REINFORCEMENT

REMOVAL STEPS (Continued)
