CROSSMEMBER

POWER PLANT MOUNT

32-14

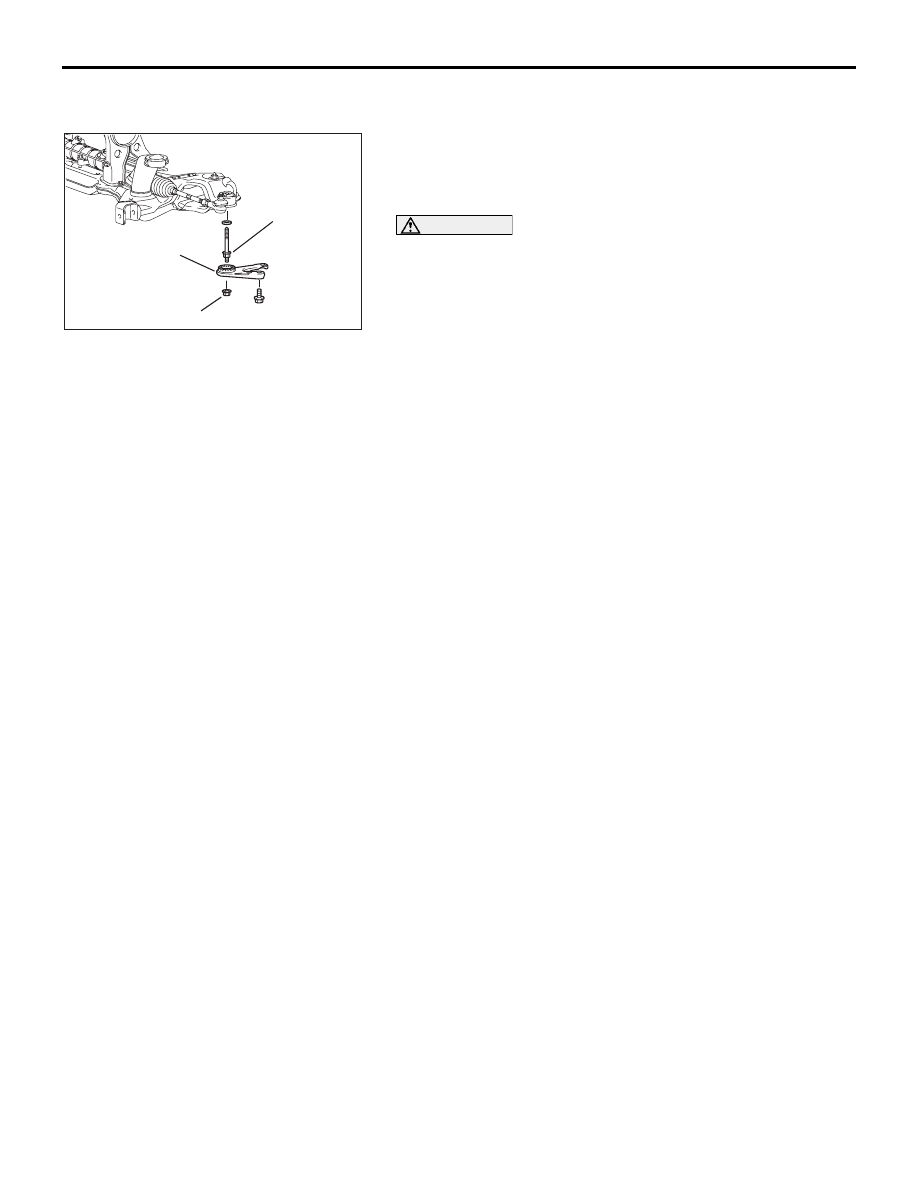

>>D<< FRONT AXLE CROSSMEMBER BOLT/
STAY/SELF-LOCKING NUTS INSTALLATION

1. Ensure that the crossmember mounting bolts have been

tightened to specification. .

2. Install the front crossmember stay/stopper and tighten self

locking nuts and bolts to specification.

CAUTION

Always fit new self locking nuts after removal.

INSPECTION

M1321003300194

• Check the crossmembers for cracks or damage.

21DB020A

FRONT AXLE

CROSSMEMBER

STAY

CROSSMEMBER

MOUNTING BOLT

SELF-LOCKING NUT

SPECIFICATIONS

POWER PLANT MOUNT

32-15

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1321004100308

ITEM

SPECIFICATION

Crossmember

Engine rear roll stopper bracket bolt

58

± 7 N⋅m

Front axle crossmember stay bolt and nut

83

± 12 N⋅m (61 ± 9 ft-lb)

Front axle No.1 crossmember bolt and nut

180

± 20 N⋅m (133 ± 15 ft-lb)

Lower arm assembly bolt

165

± 15 N⋅m (122 ± 11 ft-lb)

Lower arm assembly nut (flange nut, self-locking)

M14

165

± 15 N⋅m (122 ± 11 ft-lb)

Lower arm ball joint clamp assembly nut

110

± 10 N⋅m

Power steering gear and linkage bolt

83

± 12 N⋅m (61 ± 9 ft-lb)

Power steering gear bracket bolt

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Pressure hose clamp bolt and nut

12

± 2 N⋅m (102 ± 22 in-lb)

Pressure hose nut

15

± 3 N⋅m (11 ± 2 ft-lb)

Return tube clamp bolt and nut

12

± 2 N⋅m (102 ± 22 in-lb)

Return tube nut

15

± 3 N⋅m (11 ± 2 ft-lb)

Stabilizer bracket bolt

58

± 7 N⋅m (43 ± 5 ft-lb)

Stabilizer link nut

48

± 7 N⋅m (36 ± 5 ft-lb)

Steering column assembly bolt

18

± 2 N⋅m (13 ± 2 ft-lb)

Steering gear and linkage protector bolt

12

± 2 N⋅m (102 ± 22 in-lb)

Tie rod end nut

29

± 4 N⋅m (21 ± 3 ft-lb)

Engine mounting

Engine mounting thru bolt

M12

108

± 10 N⋅m (80 ± 9 ft-lb)

Engine front mounting bracket bolt and nut

M12

108

± 10 N⋅m (80 ± 9 ft-lb)

Engine mounting stay bolt

36

± 6 N⋅m (27 ± 4 ft-lb)

Engine roll stopper and centremember

Centremember bolt

83

± 12 N⋅m (61 ± 9 ft-lb)

Engine front roll stopper thru bolt and nut

69

± 10 N⋅m (61 ± 9 ft-lb

Engine rear roll stopper thru bolt and nut

69

± 10 N⋅m (61 ± 9 ft-lb

Transaxle case rear roll stopper bracket bolt

90

± 10 N⋅m (67 ± 7 ft-lb)

Transaxle mounting

Transaxle mounting body side bracket nut (nut, flange)

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Transaxle mounting body side bracket nut (nut, self-locking)

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

SPECIFICATIONS

POWER PLANT MOUNT

32-16

51-1

GROUP 51

EXTERIOR

CONTENTS

FRONT BUMPER ASSEMBLY . . . . .

51-2

REMOVAL AND INSTALLATION . . . . . . . .

51-2

DISASSEMBLY AND ASSEMBLY . . . . . . .

51-3

REAR BUMPER ASSEMBLY  . . . . . .

51-5

REMOVAL AND INSTALLATION . . . . . . . .

51-5

RADIATOR GRILLE. . . . . . . . . . . . . .

51-6

REMOVAL AND INSTALLATION . . . . . . . .

51-6

GARNISHES AND MOLDINGS . . . . .

51-7

SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . .

51-7

MOLDINGS . . . . . . . . . . . . . . . . . . . . . . . . .

51-8

REMOVAL AND INSTALLATION . . . . . . . .

51-8

REAR SPOILER. . . . . . . . . . . . . . . . .

51-11

REMOVAL AND INSTALLATION . . . . . . . .

51-11

MUD GUARD . . . . . . . . . . . . . . . . . . .

51-12

REMOVAL AND INSTALLATION . . . . . . . .

51-12

UNDER COVER . . . . . . . . . . . . . . . . .

51-13

REMOVAL AND INSTALLATION . . . . . . . .

51-13

WINDSHIELD WIPER AND WASHER

51-14

GENERAL DESCRIPTION . . . . . . . . . . . . .

51-14

WINDSHIELD WIPER AND WASHER

DIAGNOSIS. . . . . . . . . . . . . . . . . . . . . . . . .

51-14

SPECIAL TOOLS  . . . . . . . . . . . . . . . . . . . .

51-15

ON-VEHICLE SERVICE  . . . . . . . . . . . . . . .

51-15

WINDSHIELD INTERMITTENT WIPER
VOLUME CHECK  . . . . . . . . . . . . . . . . . . . .

51-15

WINDSHIELD WASHER FLUID EJECTION
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

51-16

WINDSHIELD WIPER . . . . . . . . . . . . . . . . .

51-17

REMOVAL AND INSTALLATION  . . . . . . . .

51-17

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

51-20

WINDSHIELD WASHER . . . . . . . . . . . . . . .

51-23

REMOVAL AND INSTALLATION  . . . . . . . .

51-23

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

51-24

MARK . . . . . . . . . . . . . . . . . . . . . . . . .

51-25

REMOVAL AND INSTALLATION  . . . . . . . .

51-25

DOOR MIRROR  . . . . . . . . . . . . . . . . .

51-27

GENERAL DESCRIPTION  . . . . . . . . . . . . .

51-27

DOOR MIRROR  . . . . . . . . . . . . . . . . . . . . .

51-28

REMOVAL AND INSTALLATION  . . . . . . . .

51-28

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

51-29

SPECIFICATIONS  . . . . . . . . . . . . . . .

51-31

FASTENER TIGHTENING SPECIFICATIONS

51-31

SERVICE SPECIFICATIONS  . . . . . . . . . . .

51-31

ADHESIVE  . . . . . . . . . . . . . . . . . . . . . . . . .

51-31
