REAR DIFFERENTIAL LOCK SYSTEM

CIRCUIT DIAGRAMS

90-197

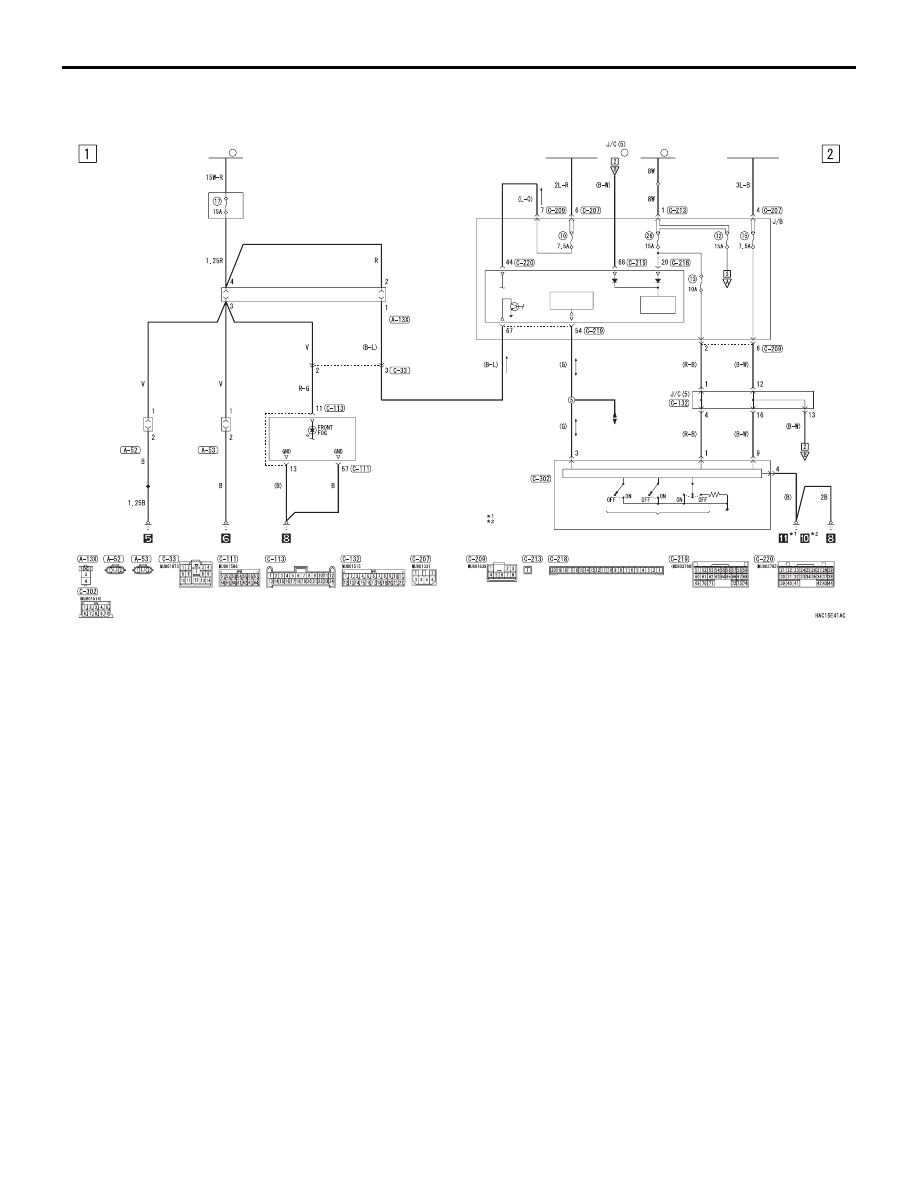

REAR DIFFERENTIAL LOCK SYSTEM (CONTINUED)

REAR DIFFERENTIAL LOCK-ECU

REAR
DIFFERENTIAL
LOCK
DETECTION
SWITCH

CENTRE
DIFFERENTIAL
LOCK
DETECTION
SWITCH

RELEASE
VALVE

AIR PUMP
ASSEMBLY

4WD
DETECTION
SWITCH

EASY SELECT
4WD SYSTEM

SUPER
SELECT
4WD
SYSTEM

·ABS
·ABS AND ASTC

<VEHICLES WITH
SUPER SELECT
4WD SYSTEM>

<VEHICLES WITH
EASY SELECT
4WD SYSTEM>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

LHD
RHD


NOTE

BLOW-BY HEATER

CIRCUIT DIAGRAMS

90-198

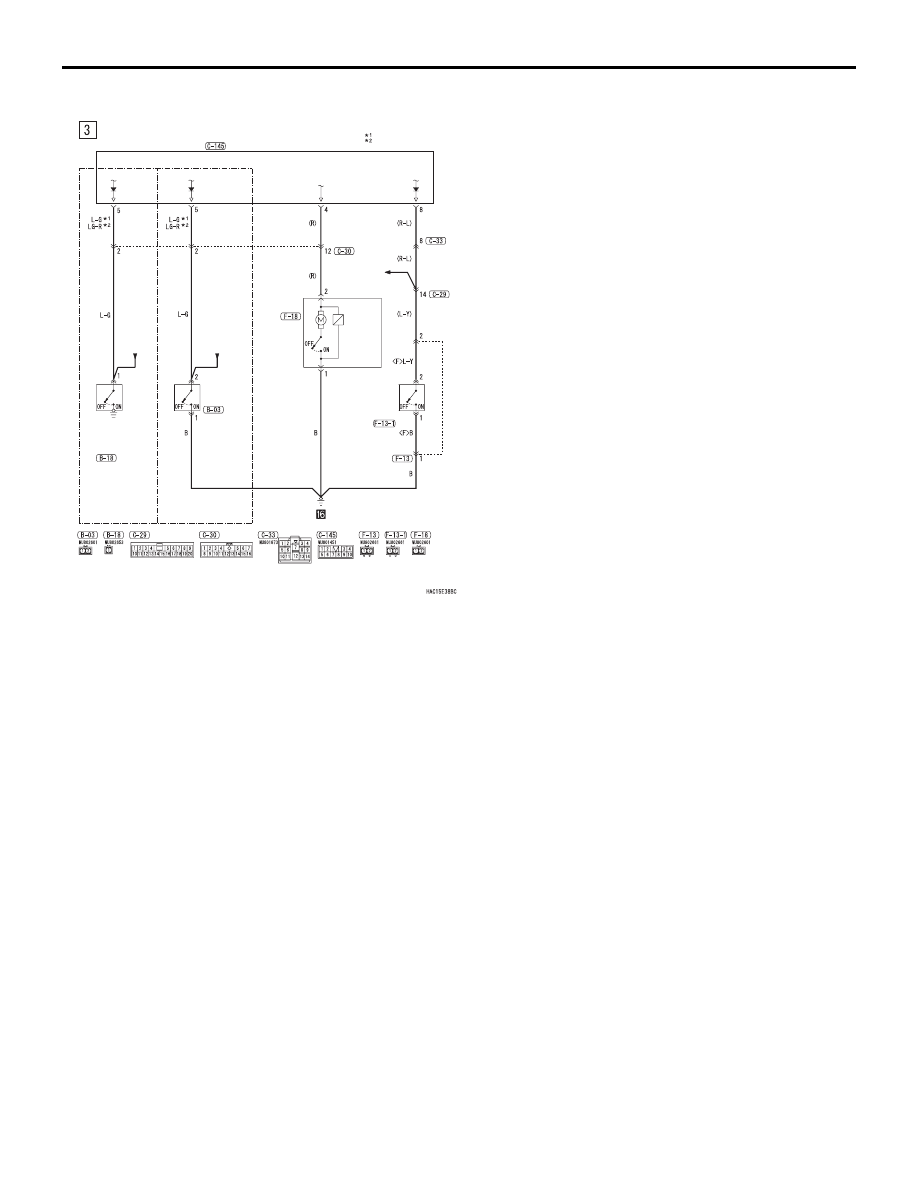

BLOW-BY HEATER

M1901034100118

IGNITION
SWITCH (IG2)

FUSIBLE
LINK

FUSE

BLOW-BY
HEATER
RELAY

BLOW-BY
HOSE
HEATER

HEATER

THERMOSTAT

·AUTOMATIC AIR
 CONDITIONER
·MANUAL AIR
 CONDITIONER

GLOW SYSTEM

·AUTOMATIC AIR
 CONDITIONER
·MANUAL AIR
 CONDITIONER
·PTC HEATER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

24

CAN

CIRCUIT DIAGRAMS

90-199

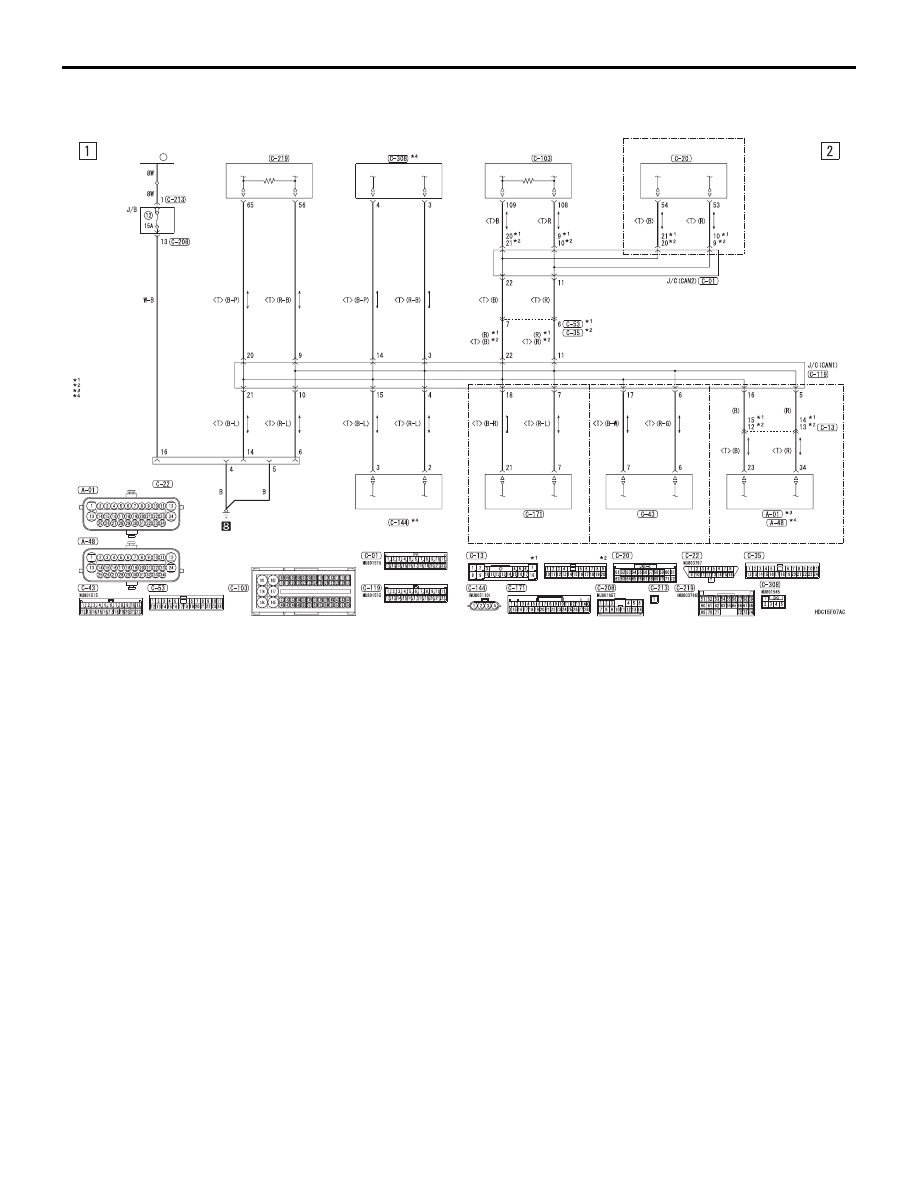

CAN

M1901021103593

FUSIBLE
LINK

20

ENGINE-ECU

STEERING WHEEL
SENSOR

A/T-ECU

ETACS-ECU

G AND YAW RATE
SENSOR

A/C-ECU

ABS-ECU
ASTC-ECU

DIAGNOSIS
CONNECTOR

RV METER

FRONT
SIDE

<A/T>

<VEHICLES WITH AUTOMATIC A/C>

<VEHICLES WITH RV METER>

<VEHICLES WITH ABS OR ASTC>

: RHD

LHD

VEHICLES WITH ASTC

VEHICLES WITHOUT ASTC

NOTE

SPARE CONNECTOR (FOR FRONT FOG LAMP)

CIRCUIT DIAGRAMS

90-200

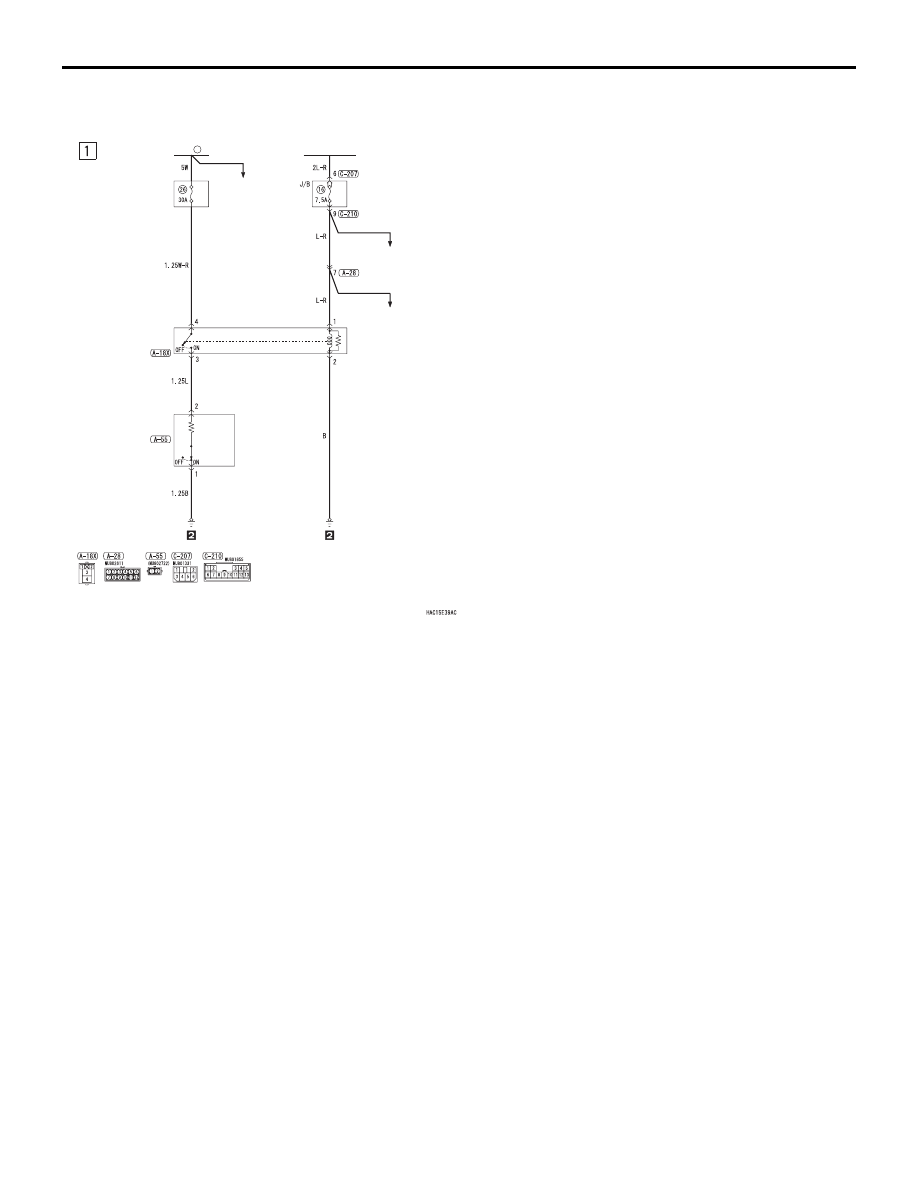

SPARE CONNECTOR (FOR FRONT FOG LAMP)

M1901024900458

20

FUSIBLE
LINK

(FUSE     )

15

IGNITION
SWITCH (IG1)

IGNITION
SWITCH (IG2)

LIN
INTERFACE

POWER
SOURCE

COLUMN
SWITCH

COLUMN-ECU

LIGHTING SWITCH

POWER
WINDOWS

(HEAD)

(TAIL)

(FOG)

J/B SIDE

23

FUSIBLE
LINK

RELAY
BOX

COMBINATION
METER

ETACS-ECU

SPARE
CONNECTOR
(FOR FRONT
FOG LAMP RELAY)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

SPARE
CONNECTOR
(FOR FRONT
FOG LAMP: LH)

SPARE
CONNECTOR
(FOR FRONT
FOG LAMP: RH)

: RHD

: LHD

NOTE
