SPARE CONNECTOR (FOR FRONT FOG LAMP)

CIRCUIT DIAGRAMS

90-201

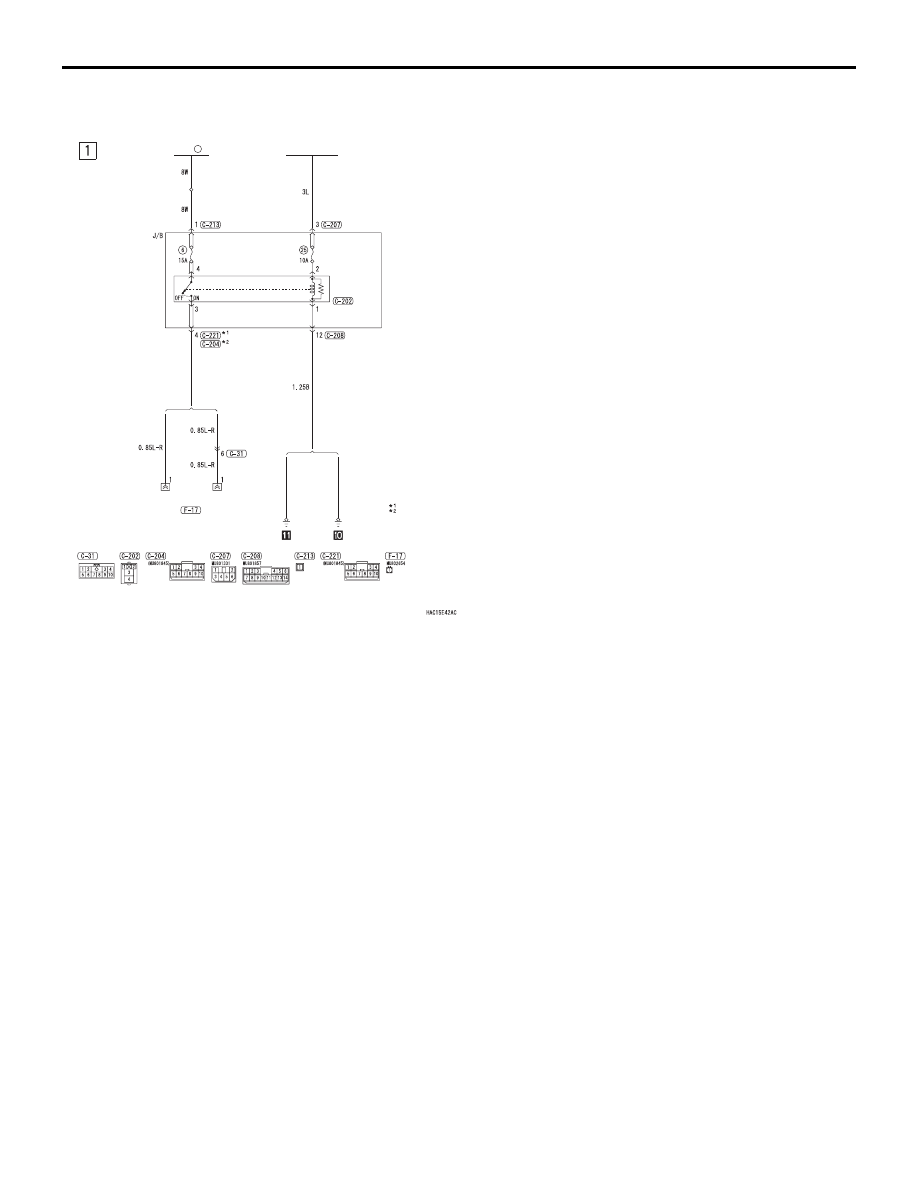

SPARE CONNECTOR (FOR FRONT FOG LAMP) (CONTINUED)

DIAGNOSIS
CONNECTOR

ETACS-ECU

FRONT
SIDE

J/B SIDE

FUSE

12

: RHD

: LHD

NOTE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White
Y : Yellow     SB : Sky blue     BR : Brown     O : Orange     GR : Grey
R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

SPARE CONNECTOR (FOR ACC SOCKET)

CIRCUIT DIAGRAMS

90-202

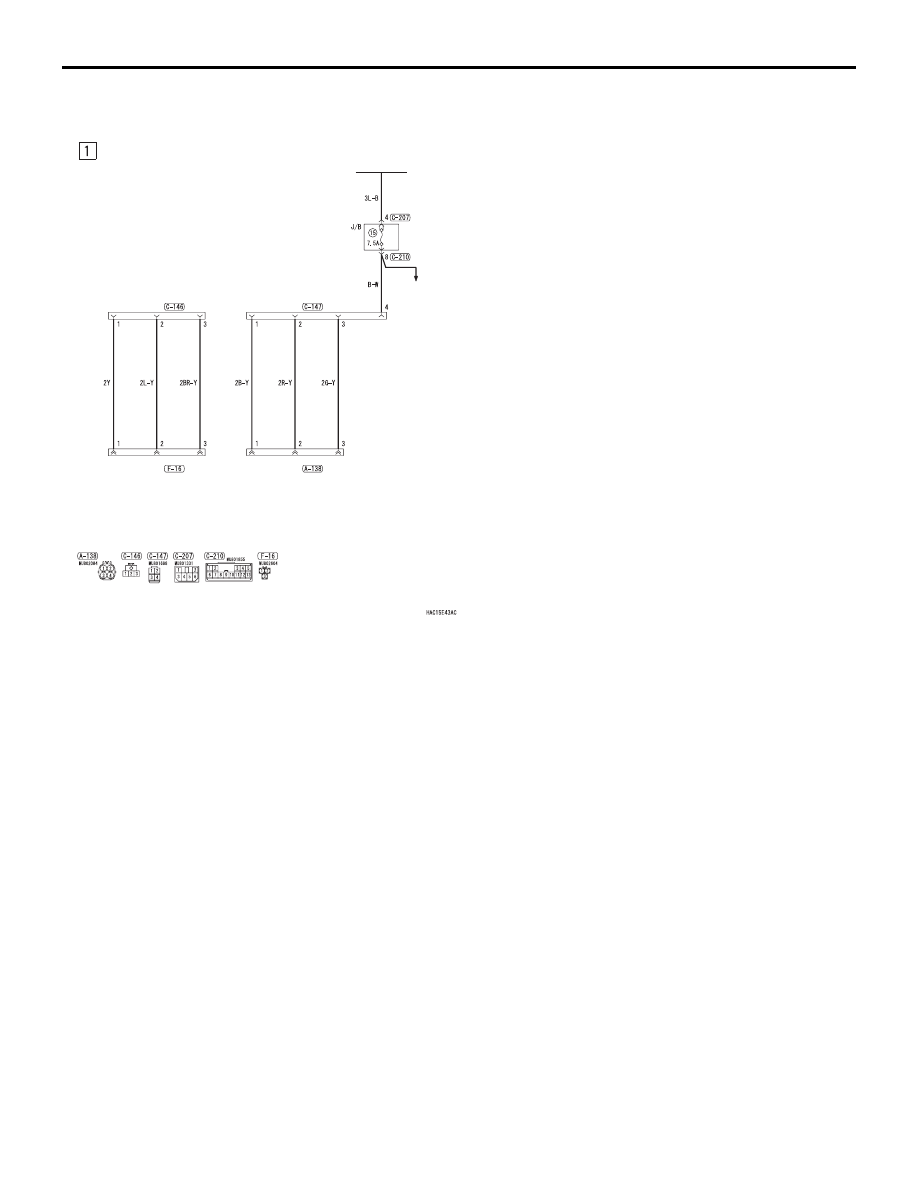

SPARE CONNECTOR (FOR ACC SOCKET)

M1901027500073

SPARE CONNECTOR
(FOR ACC SOCKET)

20

FUSIBLE
LINK

IGNITION
SWITCH (ACC)

ACCESSORY
SOCKET
RELAY

LHD

RHD

LHD

RHD

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

NOTE

:
:

LHD
RHD

SPARE CONNECTOR (FOR TRAILER)

CIRCUIT DIAGRAMS

90-203

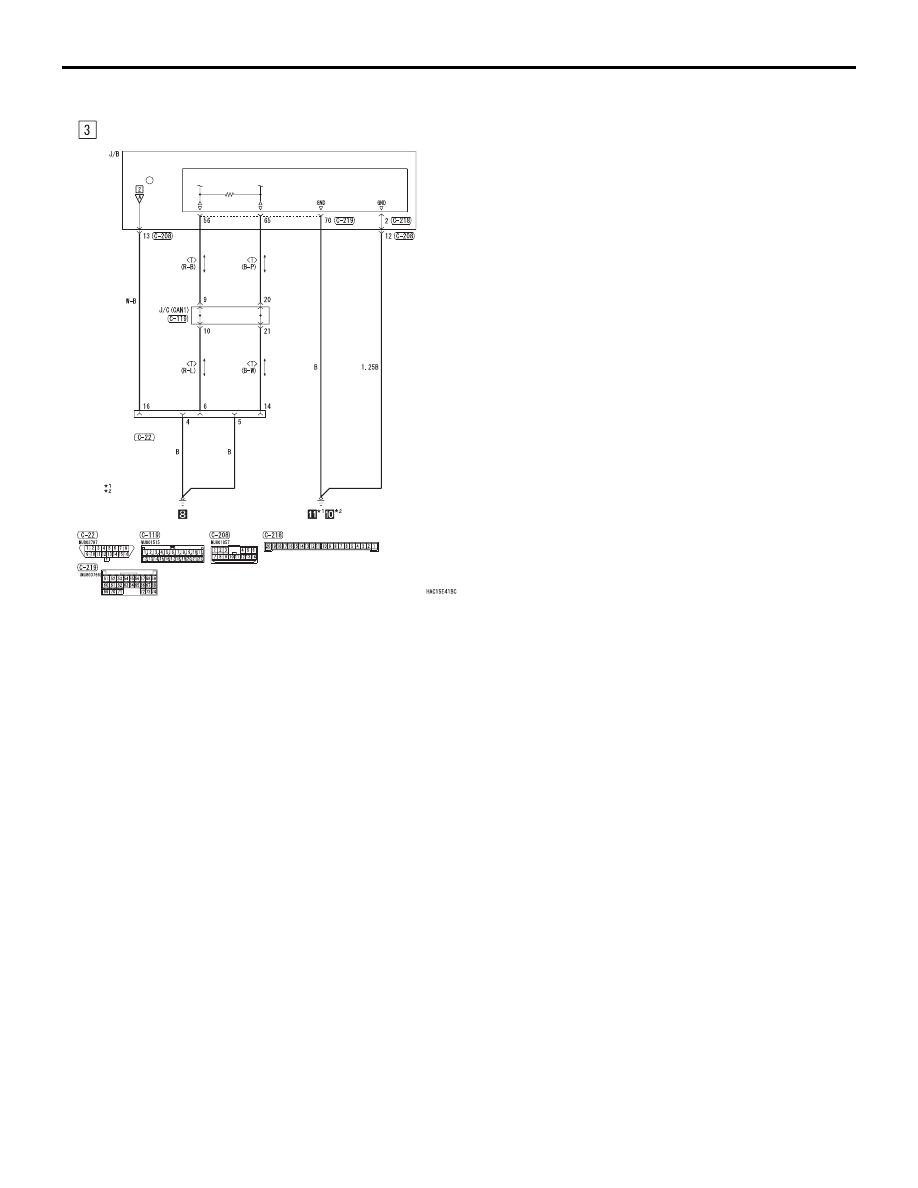

SPARE CONNECTOR (FOR TRAILER)

M1901021200353

IGNITION
SWITCH (IG1)

SPARE CONNECTOR
(FOR TRAILER)

SPARE CONNECTOR
(FOR TRAILER)

SPARE CONNECTOR
(FOR TRAILER)

SPARE CONNECTOR
(FOR TRAILER)

·ABS
·ABS AND ASTC
·SUPER SELECT
 4WD SYSTEM
 <EXCEPT VEHICLES
 FOR RUSSIA>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

DOOR AJAR WARNING BUZZER

CIRCUIT DIAGRAMS

90-204

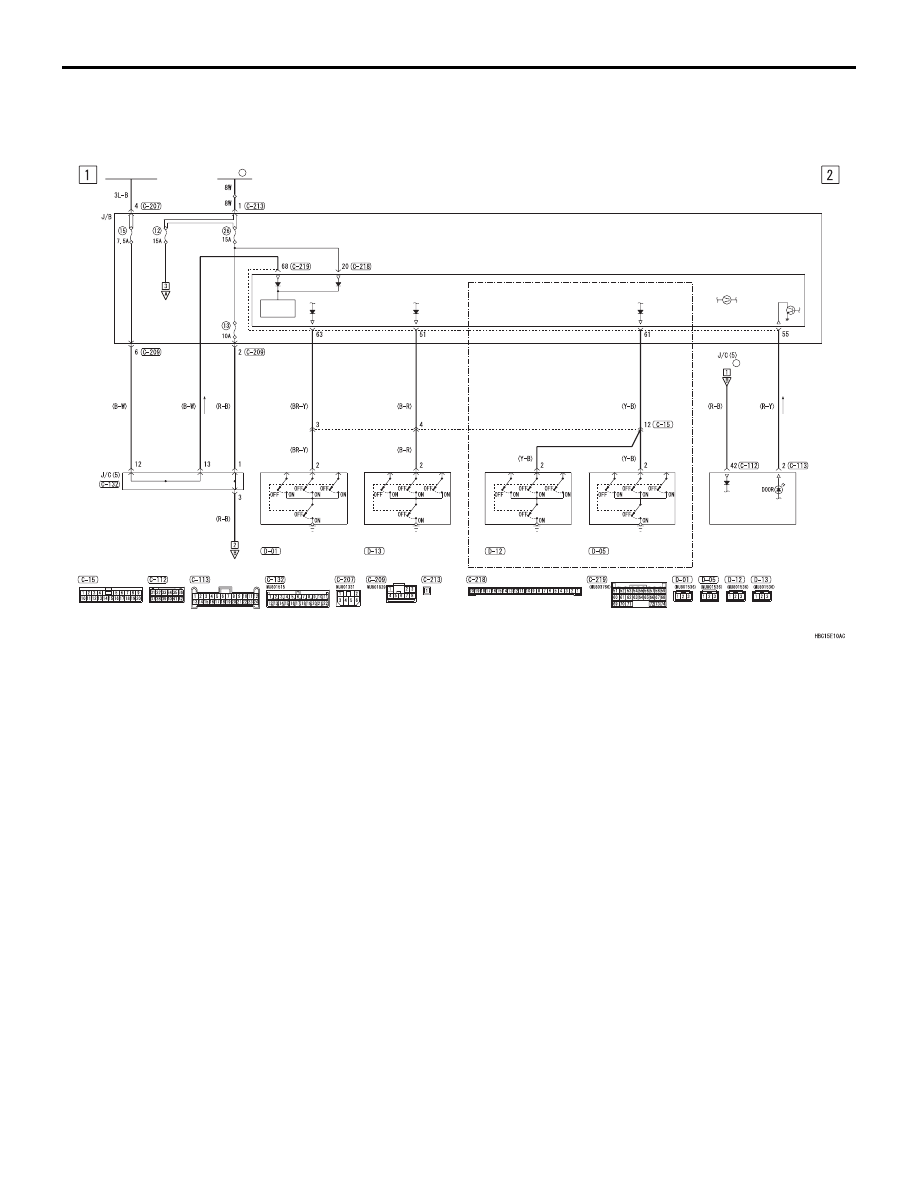

DOOR AJAR WARNING BUZZER

DOOR AJAR WARNING BUZZER <LHD>

M1901016603439

IGNITION
SWITCH (IG1)

20

FUSIBLE
LINK

POWER
SOURCE

DOOR
SWITCH
(FRONT: RH)

DOOR
SWITCH
(FRONT: LH)

DOOR
SWITCH
(REAR: LH)

<DOUBLE CAB>

DOOR
SWITCH
(REAR: RH)

COMBINATION
METER

(FUSE     )

13

J/B SIDE

BUZZER

ETACS-ECU

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver
