Mitsubishi L200. Manual - part 582





Item

Tester
connection

Specified
condition

Fastened seat
belt

− 2

Open circuit

Unfastened
seat belt

− 2

Continuity (Less
than 2

Ω)

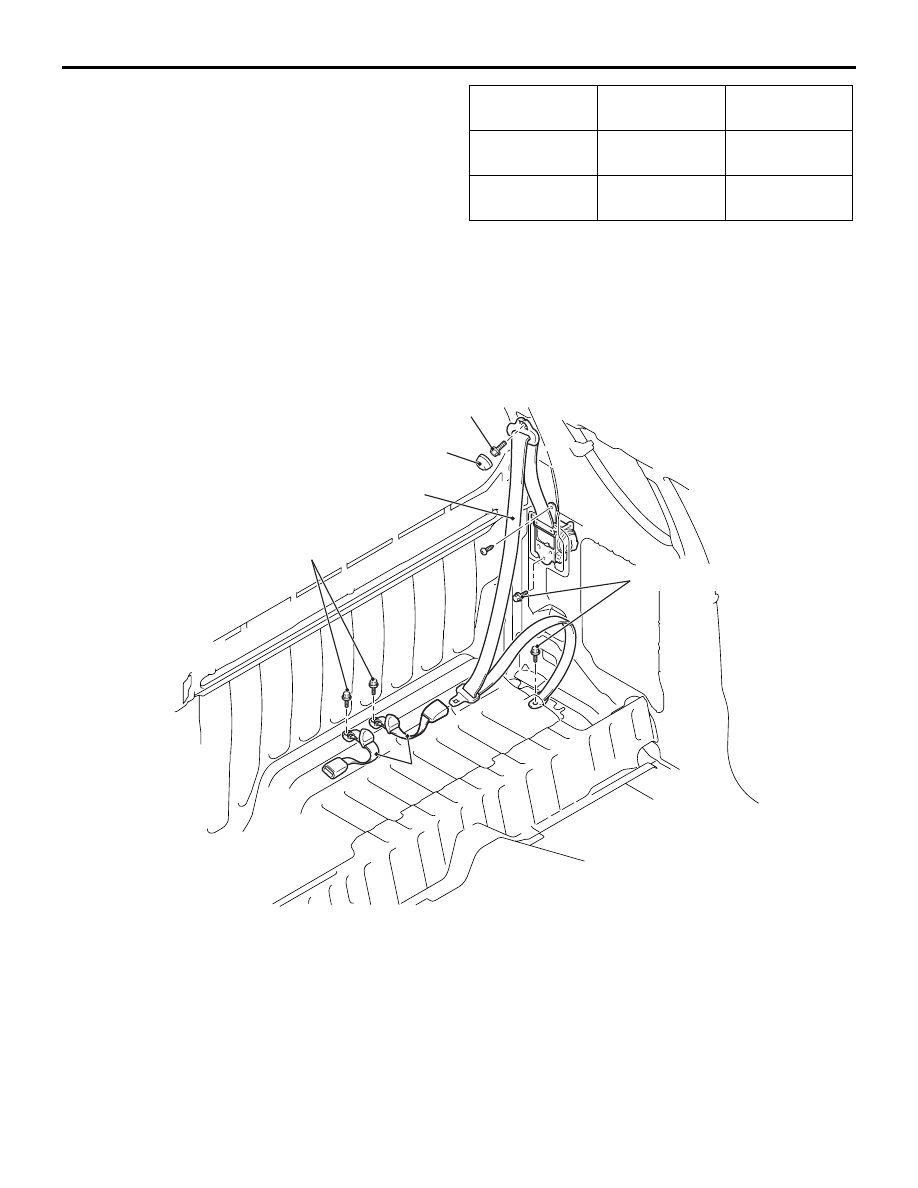

REAR SEAT BELT <CLUB CAB, DOUBLE CAB>

INTERIOR

52A-34

REAR SEAT BELT <CLUB CAB, DOUBLE CAB>

REMOVAL AND INSTALLATION

M1523001601181

<CLUB CAB>

AC509487AB

1

2

3

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

Removal steps

Rear seat assembly (Refer to

P.52A-30

).

Quarter lower trim (Refer to

P.52A-

13

).

1.

Sash guide cover

2.

Outer seat belt

3.

Inner seat belt

Removal steps (Continued)

REAR SEAT BELT <CLUB CAB, DOUBLE CAB>

INTERIOR

52A-35

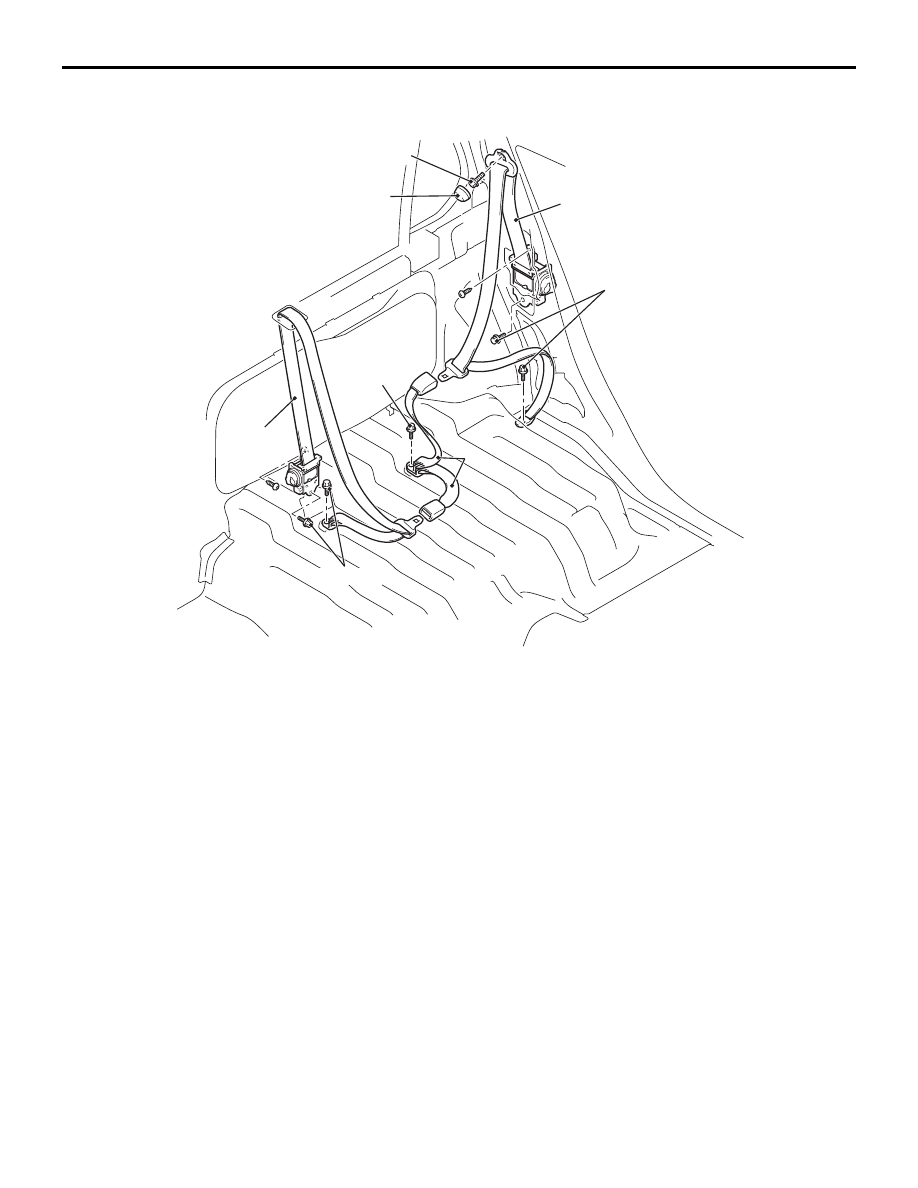

<DOUBLE CAB>

AC509488AB

1

2

3

44 ± 10 N·m

44 ± 10 N·m

4

44 ± 10 N·m

44 ± 10 N·m

Removal steps

Rear seat assembly (Refer to

P.52A-30

).

Rear pillar lower trim (Refer to

P.52A-15

).

1.

Sash guide cover

2.

Outer seat belt

3.

Inner seat belt

4.

Centre seat belt

Removal steps (Continued)

52B-1

GROUP 52B

SUPPLEMENTAL

RESTRAINT

SYSTEM (SRS)

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

52B-4

SERVICE PRECAUTIONS. . . . . . . . .

52B-5

SPECIAL TOOL(S)  . . . . . . . . . . . . . .

52B-10

TEST EQUIPMENTS . . . . . . . . . . . . .

52B-11

TROUBLESHOOTING . . . . . . . . . . . .

52B-12

DIAGNOSIS TROUBLESHOOTING FLOW

52B-12

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

52B-12

SRS WARNING LAMP CHECK  . . . . . . . . .

52B-12

PASSENGER'S AIR BAG OFF INDICATOR LAMP
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-12

DIAGNOSIS CODE CHART . . . . . . . . . . . .

52B-12

DIAGNOSIS CODE PROCEDURES <VEHICLES
WITHOUT SIDE-AIRBAG AND CURTAIN AIR BAG>



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-21

DTC B1400 DRIVER'S AIR BAG SQUIB SHORT-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-21

DTC B1401 DRIVER'S AIR BAG SQUIB OPEN-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-25

DTC B1402 DRIVER'S AIR BAG SQUIB DRIVE
CIRCUIT (EARTH SIDE) SHORT-CIRCUITED



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-28

DTC B1403 DRIVER'S AIR BAG SQUIB DRIVE
CIRCUIT (POWER SUPPLY SIDE) SHORT-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-31

DTC B1404 DRIVER'S AIR BAG MODULE (1ST
SQUIB IGNITION DRIVE CIRCUIT) SYSTEM
DETECTED SHORT CIRCUIT . . . . . . . . . .

52B-34

DTC B1410 FRONT PASSENGER'S AIR BAG SQUIB
SHORT-CIRCUITED. . . . . . . . . . . . . . . . . .

52B-36

DTC B1411 FRONT PASSENGER'S AIR BAG SQUIB
OPEN-CIRCUITED . . . . . . . . . . . . . . . . . . .

52B-40

DTC B1412 FRONT PASSENGER'S SIDE AIR BAG
SQUIB DRIVE CIRCUIT (EARTH SIDE) SHORT-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-43

DTC B1413 FRONT PASSENGER'S SIDE AIR BAG
SQUIB DRIVE CIRCUIT (POWER SUPPLY SIDE)
SHORT-CIRCUITED . . . . . . . . . . . . . . . . . .

52B-46

DTC B1476 POWER SUPPLY VOLTAGE [IG1 (A)
VOLTAGE] DROPS ABNORMALLY . . . . . .

52B-49

DTC B1477 POWER SUPPLY VOLTAGE [IG1 (B)
VOLTAGE] DROPS ABNORMALLY . . . . . .

52B-52

DTC B1509 INCORRECT SRS-ECU  . . . . .

52B-55

DTC B1519 SRS-ECU CONNECTOR LOCK OUT OF
ORDER . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-55

DTC B1551 SRS WARNING LAMP CIRCUIT OPEN-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-57

DTC B1551 SRS WARNING LAMP CIRCUIT OPEN-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-62

DTC B1595 FRONT IMPACT SENSOR LH SYSTEM



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-64

DTC B1603 DRIVER'S SIDE SEAT BELT PRE-
TENSIONER (SQUIB) SYSTEM . . . . . . . . .

52B-67

DTC B1604 DRIVER'S SIDE SEAT BELT PRE-
TENSIONER (SQUIB) SYSTEM . . . . . . . . .

52B-71

DTC B1605 DRIVER'S SIDE SEAT BELT PRE-
TENSIONER (SQUIB) SYSTEM . . . . . . . . .

52B-74

DTC B1606 DRIVER'S SIDE SEAT BELT PRE-
TENSIONER (SQUIB) SYSTEM . . . . . . . . .

52B-77

DTC B1609 FRONT PASSENGER'S SIDE SEAT BELT
PRE-TENSIONER (SQUIB) SYSTEM. . . . .

52B-80

DTC B1610 FRONT PASSENGER'S SIDE SEAT BELT
PRE-TENSIONER (SQUIB) SYSTEM. . . . .

52B-84

DTC B1611 FRONT PASSENGER'S SIDE SEAT BELT

52B-2

PRE-TENSIONER (SQUIB) SYSTEM  . . . .

52B-87

DTC B1612 FRONT PASSENGER'S SIDE SEAT BELT
PRE-TENSIONER (SQUIB) SYSTEM  . . . .

52B-90

DIAGNOSIS CODE PROCEDURES <VEHICLES
WITH SIDE-AIRBAG AND CURTAIN AIR BAG>



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-93

DTC B1400 DRIVER'S AIR BAG SQUIB SHORT-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-93

DTC B1401 DRIVER'S AIR BAG SQUIB OPEN-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-97

DTC B1402 DRIVER'S AIR BAG SQUIB DRIVE
CIRCUIT (EARTH SIDE) SHORT-CIRCUITED



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-100

DTC B1403 DRIVER'S AIR BAG SQUIB DRIVE
CIRCUIT (POWER SUPPLY SIDE) SHORT-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-103

DTC B1404 DRIVER'S AIR BAG MODULE (1ST
SQUIB IGNITION DRIVE CIRCUIT) SYSTEM
DETECTED SHORT CIRCUIT . . . . . . . . . .

52B-106

DTC B1410 FRONT PASSENGER'S AIR BAG SQUIB
SHORT-CIRCUITED. . . . . . . . . . . . . . . . . .

52B-109

DTC B1411 FRONT PASSENGER'S AIR BAG SQUIB
OPEN-CIRCUITED . . . . . . . . . . . . . . . . . . .

52B-113

DTC B1412 FRONT PASSENGER'S SIDE AIR BAG
SQUIB DRIVE CIRCUIT (EARTH SIDE) SHORT-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-116

DTC B1413 FRONT PASSENGER'S SIDE AIR BAG
SQUIB DRIVE CIRCUIT (POWER SUPPLY SIDE)
SHORT-CIRCUITED. . . . . . . . . . . . . . . . . .

52B-119

DTC B1420 SIDE-AIRBAG SQUIB (RH) SHORT-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-122

DTC B1421 SIDE-AIRBAG SQUIB (RH) OPEN-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-130

DTC B1422 SIDE-AIRBAG SQUIB (RH) DRIVE
CIRCUIT (EARTH SIDE) SHORTED  . . . . .

52B-134

DTC B1423 SIDE-AIRBAG SQUIB (RH) DRIVE
CIRCUIT (POWER SUPPLY SIDE) SHORTED



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-139

DTC B1426 G-SENSOR OF SIDE IMPACT SENSOR
(RH)FAILURE . . . . . . . . . . . . . . . . . . . . . . .

52B-143

DTC B1427 SIDE IMPACT SENSOER (RH) VOLTAGE
ERROR . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-144

DTC B1428 SIDE IMPACT SENSOR (RH)
COMMUNICATION ERROR . . . . . . . . . . . .

52B-146

DTC B1430 SIDE-AIRBAG SQUIB (LH) SHORT-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-149

DTC B1431 SIDE-AIRBAG SQUIB (LH) OPEN-
CIRCUITED. . . . . . . . . . . . . . . . . . . . . . . . .

52B-157

DTC B1432 SIDE-AIRBAG SQUIB (LH) DRIVE
CIRCUIT (GROUND SIDE) SHORTED  . . .

52B-162

DTC B1433 SIDE-AIRBAG SQUIB (LH) DRIVE
CIRCUIT (POWER SUPPLY SIDE) SHORTED



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-167

DTC B1437 SIDE IMPACT SENSOR (LH) VOLTAGE
ERROR . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-171

DTC B1438 SIDE IMPACT SENSOR (LH)
COMMUNICATION ERROR . . . . . . . . . . . .

52B-173

DTC B1440 CURTAIN AIR BAG SQUIB (RH) SHORT-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-176

DTC B1441 CURTAIN AIR BAG SQUIB (RH) OPEN-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-182

DTC B1442 CURTAIN AIR BAG SQUIB (RH) DRIVE
CIRCUIT (EARTH SIDE) SHORTED. . . . . .

52B-186

DTC B1443 CURTAIN AIR BAG SQUIB (RH) DRIVE
CIRCUIT (POWER SUPPLY SIDE) SHORTED



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-189

DTC B1450 CURTAIN AIR BAG SQUIB (LH) SHORT-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-192

DTC B1451 CURTAIN AIR BAG SQUIB (LH) OPEN-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-198

DTC B1452 CURTAIN AIR BAG SQUIB (LH) DRIVE
CIRCUIT (EARTH SIDE) SHORTED. . . . . .

52B-202

DTC B1453 CURTAIN AIR BAG SQUIB (LH) DRIVE
CIRCUIT (POWER SUPPLY SIDE) SHORTED



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-205

DTC B1476 POWER SUPPLY VOLTAGE [IG1 (A)
VOLTAGE] DROPS ABNORMALLY . . . . . .

52B-208

DTC B1477 POWER SUPPLY VOLTAGE [IG1 (B)
VOLTAGE] DROPS ABNORMALLY . . . . . .

52B-211

DTC B1509 INCORRECT SRS-ECU  . . . . .

52B-214

DTC B1519 SRS-ECU CONNECTOR LOCK OUT OF
ORDER . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-214

DTC B1551 SRS WARNING LAMP CIRCUIT OPEN-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-216

DTC B1551 SRS WARNING LAMP CIRCUIT OPEN-
CIRCUITED . . . . . . . . . . . . . . . . . . . . . . . . .

52B-221

DTC B1595 FRONT IMPACT SENSOR LH SYSTEM



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52B-223

DTC B1603 DRIVER'S SIDE SEAT BELT PRE-
TENSIONER (SQUIB) SYSTEM . . . . . . . . .

52B-226

DTC B1604 DRIVER'S SIDE SEAT BELT PRE-
TENSIONER (SQUIB) SYSTEM . . . . . . . . .

52B-230

DTC B1605 DRIVER'S SIDE SEAT BELT PRE-
TENSIONER (SQUIB) SYSTEM . . . . . . . . .

52B-233

DTC B1606 DRIVER'S SIDE SEAT BELT PRE-
TENSIONER (SQUIB) SYSTEM . . . . . . . . .

52B-236

DTC B1609 FRONT PASSENGER'S SIDE SEAT BELT
PRE-TENSIONER (SQUIB) SYSTEM. . . . .

52B-239

DTC B1610 FRONT PASSENGER'S SIDE SEAT BELT
PRE-TENSIONER (SQUIB) SYSTEM. . . . .

52B-243

DTC B1611 FRONT PASSENGER'S SIDE SEAT BELT
PRE-TENSIONER (SQUIB) SYSTEM. . . . .

52B-246

DTC B1612 FRONT PASSENGER'S SIDE SEAT BELT
PRE-TENSIONER (SQUIB) SYSTEM. . . . .

52B-249

SYMPTOM CHART . . . . . . . . . . . . . . . . . . .

52B-251
