Mitsubishi L200. Manual - part 347





GENERAL INFORMATION

AUTOMATIC TRANSMISSION OVERHAUL <V5A5>

23D-3

GENERAL INFORMATION

M1233000101860

TRANSMISSION MODEL

Transmission model

Engine model

Vehicle model

V5A5A-J-LH

4D56 DI-DC I/T

KB4T

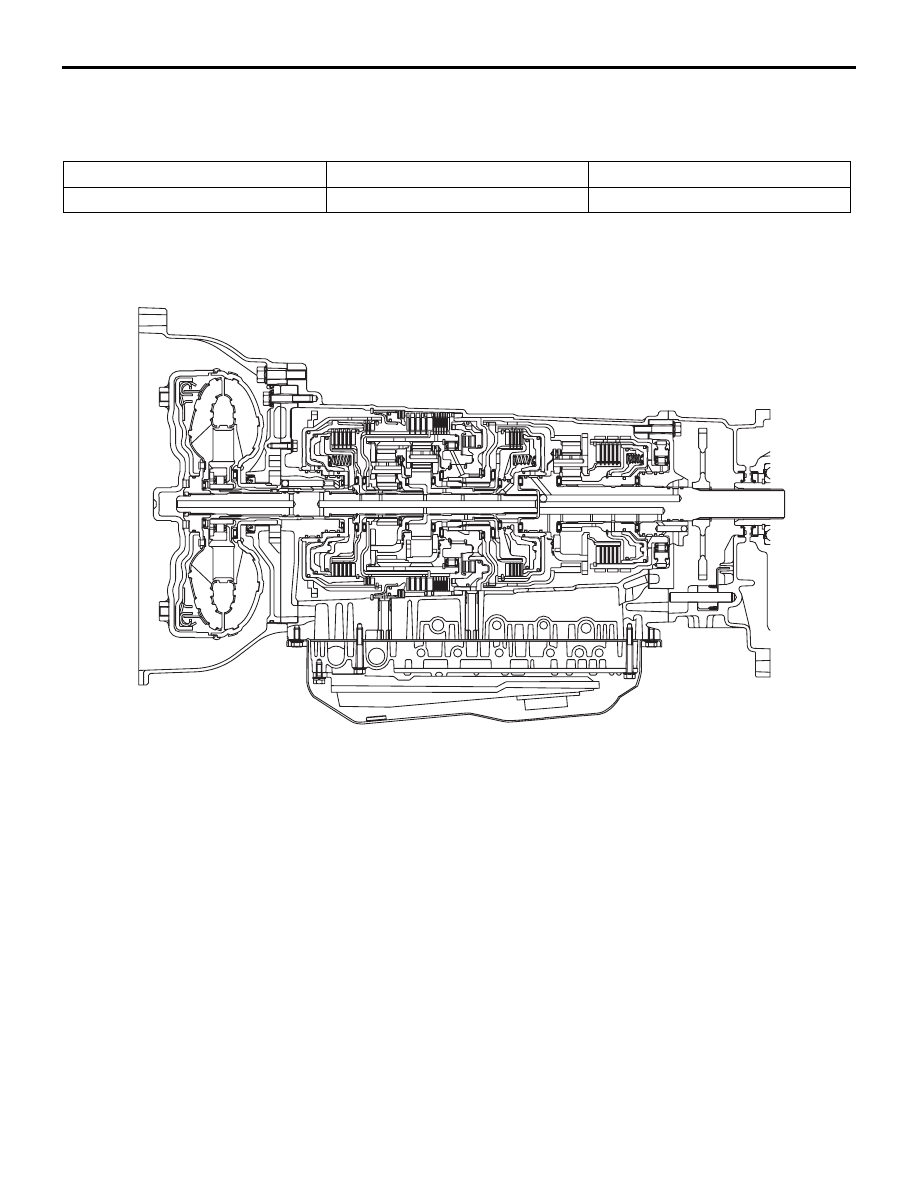

SECTIONAL VIEW <TRANSMISSION>

AK900017

GENERAL INFORMATION

AUTOMATIC TRANSMISSION OVERHAUL <V5A5>

23D-4

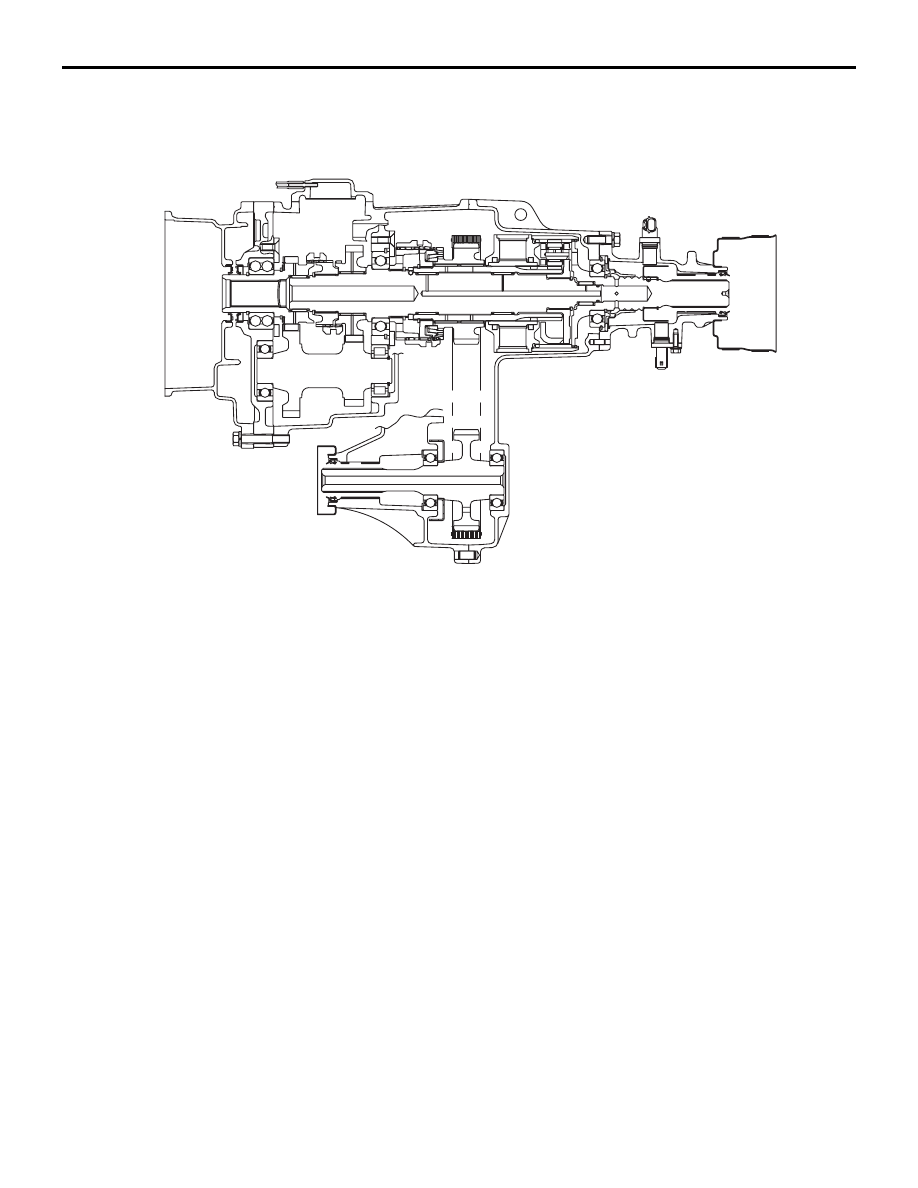

SECTIONAL VIEW <TRANSFER>

AK602539

GENERAL INFORMATION

AUTOMATIC TRANSMISSION OVERHAUL <V5A5>

23D-5

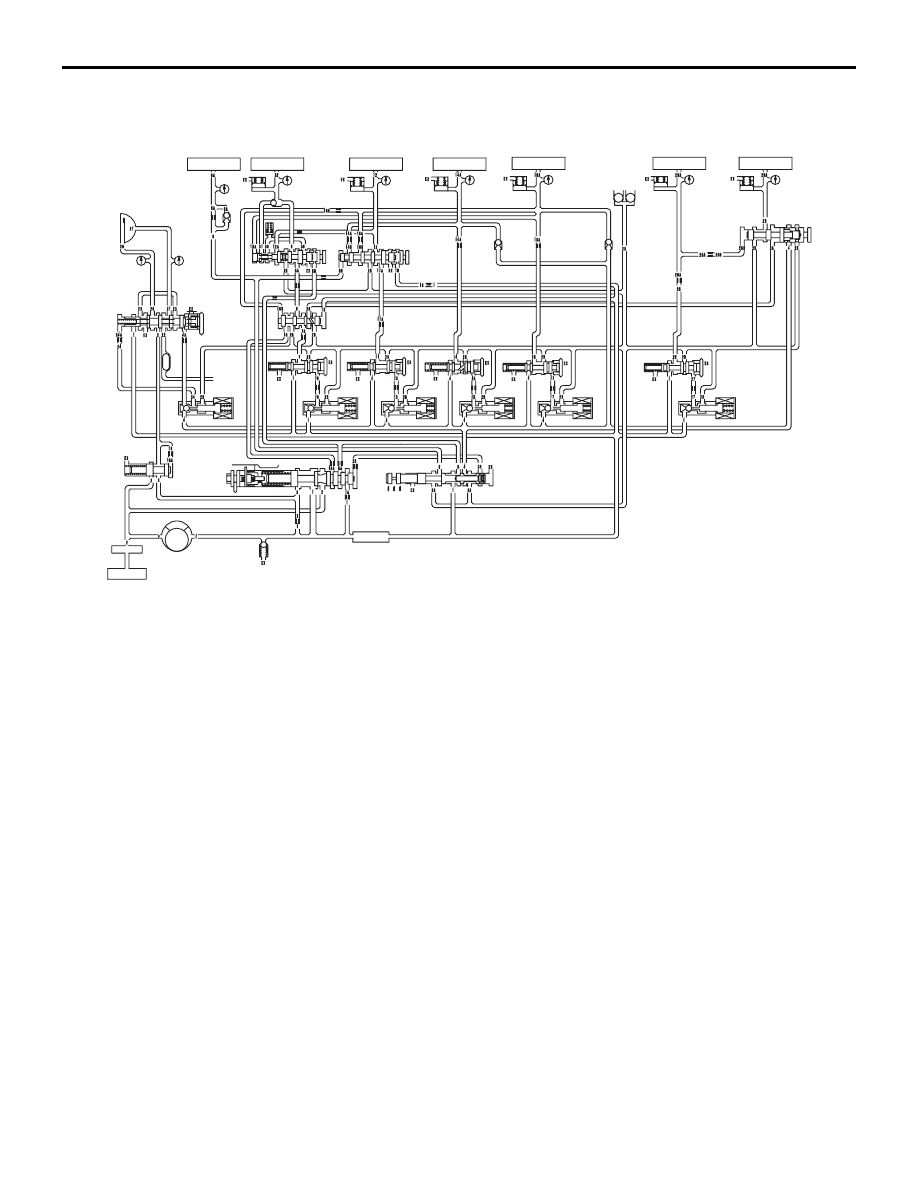

HYDRAULIC CIRCUIT

AK603794

AB

21

22

23

24

25

26

27

28

29

30

31

32

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

1.

Reverse clutch

2.

Low/reverse brake

3.

Second brake

4.

Underdrive clutch

5.

Overdrive clutch

6.

Damper clutch

7.

Fail-safe valve A

8.

Fail-safe valve B

9.

Damper clutch control valve

10.

Switching valve

11.

Cooler

12.

Low-reverse brake pressure control valve

13.

Second brake pressure control valve

14.

Underdrive clutch pressure control valve

15.

Overdrive clutch pressure control valve

16.

Torque converter damper clutch control solenoid
valve

17.

Low-reverse brake solenoid valve

18.

Second brake solenoid valve

19.

Underdrive clutch solenoid valve

20.

Overdrive clutch solenoid valve

21.

Torque converter pressure control valve

22.

Regulator valve

23.

Manual valve

24.

Oil filter

25.

Oil pan

26.

Oil pump

27.

Oil strainer

28.

Reduction brake

29.

Direct clutch

30.

Fail-safe valve C

31.

Reduction brake pressure control valve

32.

Reduction brake solenoid valve

GENERAL SPECIFICATIONS

AUTOMATIC TRANSMISSION OVERHAUL <V5A5>

23D-6

GENERAL SPECIFICATIONS

M1233000201287

Item

Specifications

Transmission model

V5A5A

Torque converter

Type

3-element, 1-stage, 2-phase type

Stall torque ratio

1.62

Lock-up

Present

Transmission type

5 forward speeds, 1 reverse speed, fully automatic

Gear ratio

1st

3.789

2nd

2.057

3rd

1.421

4th

1.000

5th

0.731

Reverse

3.865

Transfer type

2-speed, constant mesh

Gear ratio

High

1.000

Low

1.900

SERVICE SPECIFICATIONS

M1233000301035

Transmission

Item

Standard value

Direct planetary carrier end play mm

0.25

− 0.71

Center support end play mm

− 0.16

Brake reaction plate end play mm

− 0.16

Second brake end play mm

1.49

− 1.95

Low/reverse brake end play mm

1.65

− 2.11

Input shaft end play mm

0.25

− 0.81

Overdrive clutch return spring retainer end play mm

− 0.09

Overdrive clutch end play mm

2.0

− 2.2

Reverse clutch end play mm

1.5

− 1.7

Underdrive clutch end play mm

1.6

− 1.8

Direct clutch end play mm

1.0

− 1.2

Transfer

Item

Standard value

Limit

H-L clutch hub end play mm

− 0.08

Differential lock hub end play mm

− 0.08

2-4WD clutch hub end play mm

− 0.08

Clearance between outer synchronizer ring and drive sprocket mm

0.3

Rear output shaft preload mm

0.12

− 0.24
