ДВИГАТЕЛЬ <4M4> -

Двигатель в сборе

11C-33

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости двигателя
(см. ГЛАВУ 14- Технические операции на
автомобиле.)

•



Снятие и установка защиты двигателя и нижнего
защитного кожуха

•



Слив и заливка моторного масла (см. ГЛАВУ 12 –
Технические операции на автомобиле).

•



Удаление воздуха из топливопровода (см. ГЛАВУ
13В – Технические операции на автомобиле.)
<Операция выполняется после установки>

•



Проверка и регулировка ремня привода
компрессора кондиционера <Автомобили с
кондиционером> (см. стр. 11С-7). <Операция
выполняется после установки>

•



Снятие и установка капота (см. ГЛАВУ 42).

•



Снятие и установка крышки двигателя
(см. стр. 11С-23).

•



Снятие и установка топливного фильтра
(см. ГЛАВУ 13D).

•



Снятие и установка воздушного фильтра

(см. ГЛАВУ 15).

•



Снятие и установка вентилятора радиатора
системы охлаждения и муфты вентилятора в сборе
(см. ГЛАВУ 14).

•



Снятие и установка радиатора (см. ГЛАВУ 14).

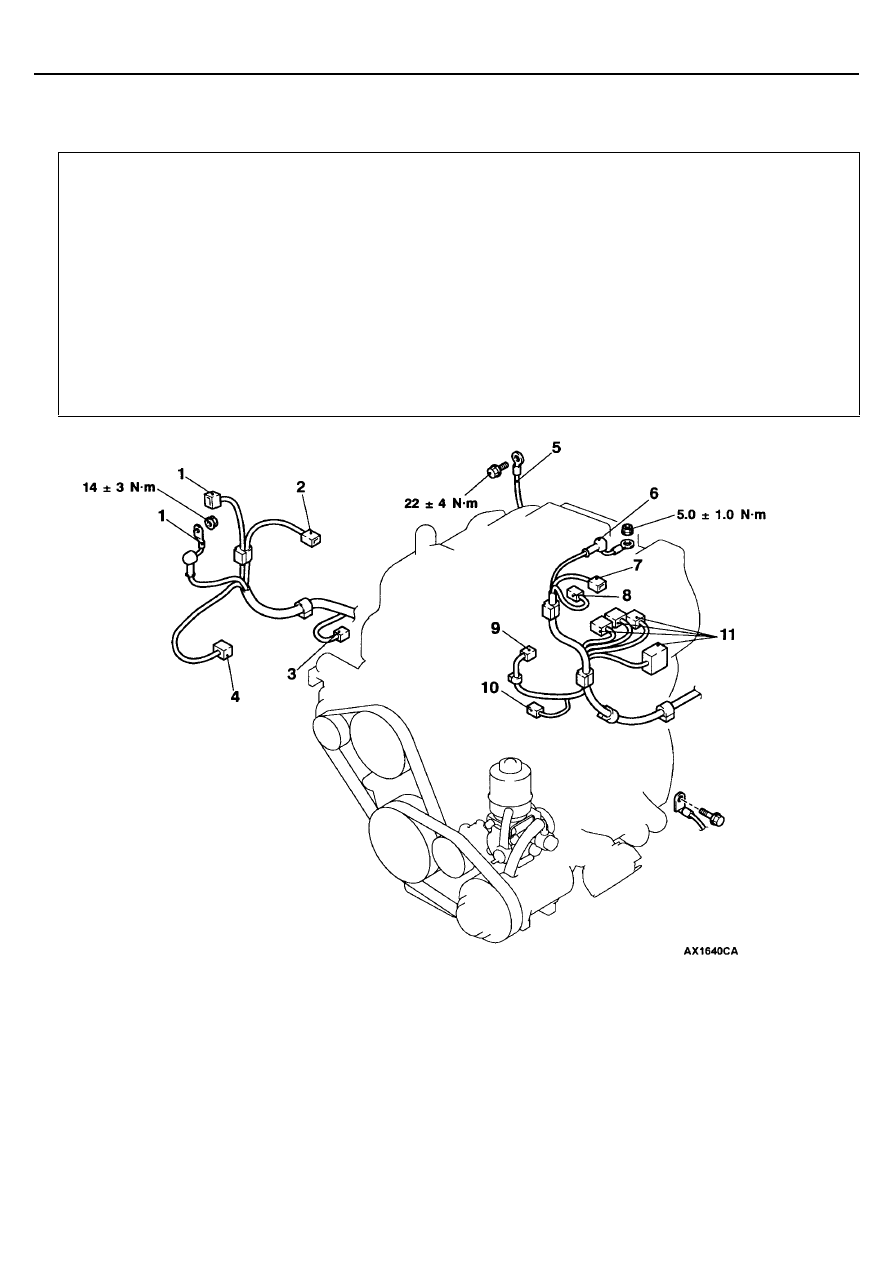

Последовательность снятия

•

  Воздушная трубка промежуточного

охладителя (см. ГЛАВУ 15 –
Промежуточный охладитель.)

1. Разъем генератора
2. Разъем датчика давления масла
3. Разъем датчика уровня масла
4. Разъем выключателя подключения привода

колеса

5. Соединение провода «массы»

•

  Клапан рециркуляции отработавших газов

(EGR) и трубка клапана EGR в сборе (см.
ГЛАВУ 17 – клапан рециркуляции
отработавших газов (EGR).)

6. Разъем свечи накаливания
7. Разъем датчика температуры наддувочного

воздуха

8. Разъем указателя температуры

охлаждающей жидкости двигателя

9. Разъем датчика давления гидроусилителя

рулевого управления

10. Разъем компрессора кондиционера

<Автомобили с кондиционером>

11. Разъем ТНВД

ДВИГАТЕЛЬ <4M4> -

Двигатель в сборе

11C-34

Внимание
*: Указывает детали, которые должны быть предварительно затянуты, а окончательная затяжка должна
производиться после полного опускания двигателя на опоры.

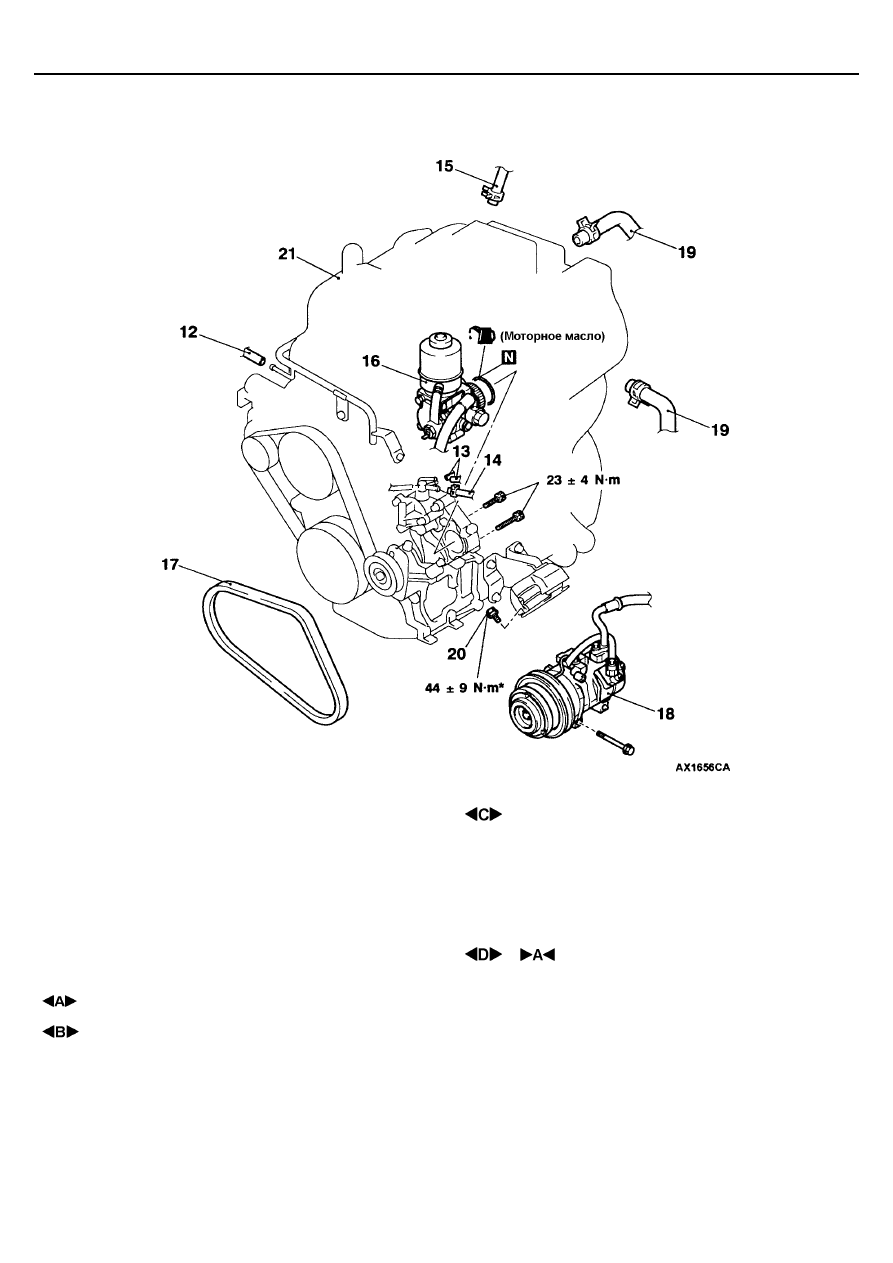

12. Соединение вакуумного шланга

электромагнитного клапана ступицы
(муфты) привода колеса

13. Соединение вакуумного шланга
14. Соединение вакуумного шланга

усилителя тормозов <Автомобили с
левым рулем без антиблокировочной
системы тормозов АВS>

15. Соединение вакуумного шланга

усилителя тормозов <Автомобили с
правым рулем без антиблокировочной
системы тормозов АВS>

16. Насос гидроусилителя рулевого

управления в сборе

17. Ремень привода компрессора

кондиционера <Автомобили с
кондиционером>

18. Компрессор кондиционера

<Автомобили с кондиционером>

19. Соединение шланга отопителя

•

     Реле свечей накаливания и

электромагнитного клапана в сборе

•

    КПП в сборе

(Механическая КПП: см. ГЛАВУ 22.)
(АКПП: см. ГЛАВУ 23.)

20. Болт крепления опоры двигателя
21. Двигатель в сборе

ДВИГАТЕЛЬ <4M4> -

Двигатель в сборе

11C-35

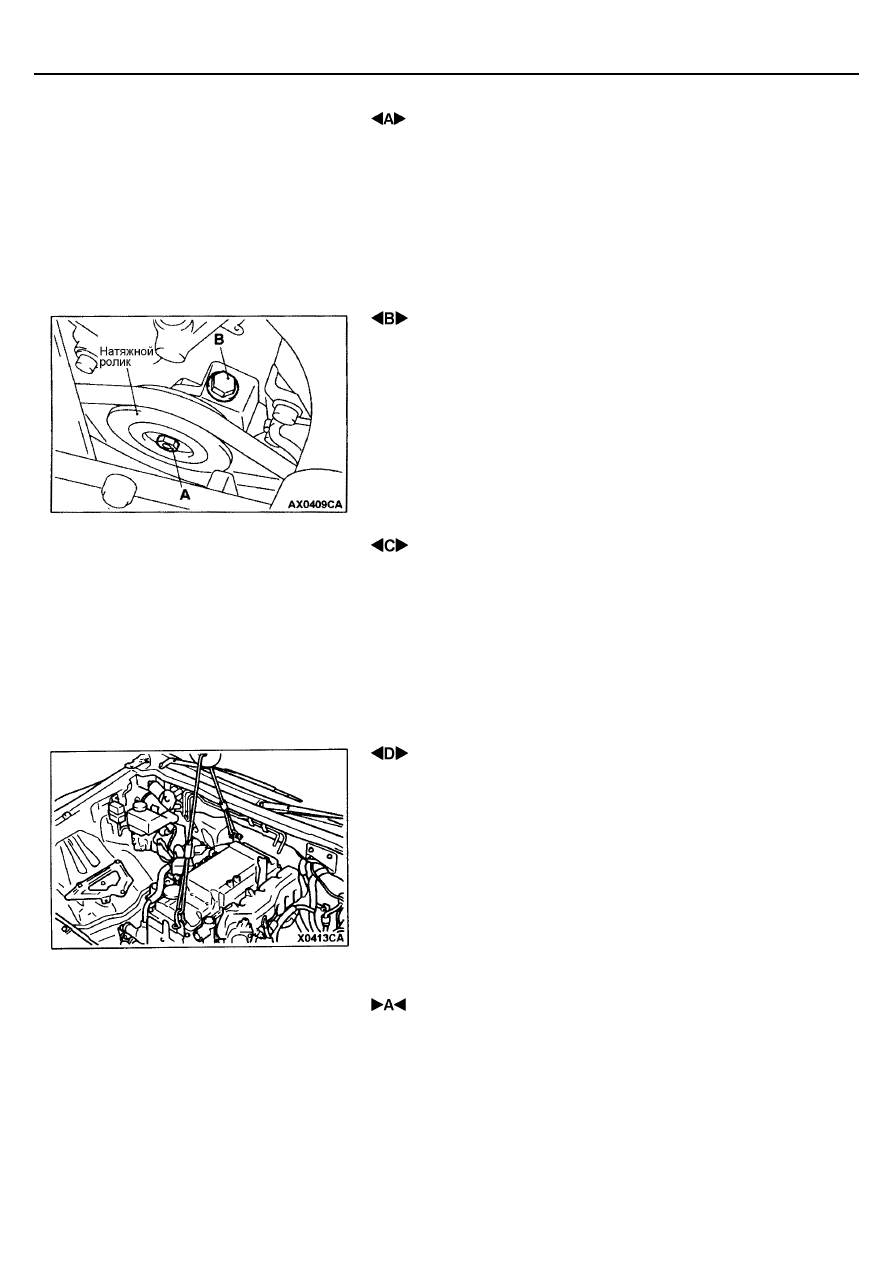

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ

1.

При снятии насоса гидроусилителя рулевого управления не
отсоединяйте от него шланги.

2.

Снятый насос гидроусилителя разместите в таком месте, где он не
будет помехой снятию двигателя.

 СНЯТИЕ РЕМНЯ ПРИВОДА КОМПРЕССОРА

КОНДИЦИОНЕРА

1.

Ослабьте затяжку болта А крепления шкива натяжителя.

2.

Ослабьте затяжку регулировочного болта В, чтобы снять ремень.
Внимание
В случае повторного использования ремня привода компрессора
кондиционера, необходимо нанести мелом на обратной (не
рабочей) поверхности ремня стрелку, указывающую
направление вращения (правое).

 СНЯТИЕ КОМПРЕССОРА КОНДИЦИОНЕРА

1.

Снимите компрессор кондиционера с кронштейна его крепления, не
отсоединяя от него шланги.

2.

Снятый компрессор кондиционера разместите в таком месте, где он
не будет помехой снятию двигателя.

 СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ

1.

Проверьте, чтобы от двигателя были отсоединены все провода
(электрические разъемы), шланги, и т. п.

2.

Медленно поднимите двигатель вверх из моторного отсека, используя
цепь.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДВИГАТЕЛЯ В СБОРЕ

При установке двигателя тщательно проверяйте подсоединение и
отсутствие пережатия проводов, шлангов и разъемов проводов.

13С-1

СИСТЕМА

ТОПЛИВОПОДАЧИ

ДИЗЕЛЯ <4М4>

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ .............................. 2

ОСНОВНЫЕ ДАННЫЕ ПО РЕМОНТУ И
РЕГУЛИРОВКАМ........................................... 3

ГЕРМЕТИКИ .................................................. 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 4

ПОИСК НЕИСПРАВНОСТИ.......................... 5

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 42

Проверка и регулировка угла
опережения впрыска ............................ 42

Проверка и регулировка оборотов
холостого хода...................................... 42

Регулирование датчика положения
педали акселератора (APS) ................. 42

Проверка цепей управляющего реле .. 43

Проверка датчика положения педали
акселератора (APS).............................. 43

Проверка датчика-выключателя при
полностью закрытом положения
положении педали акселератора ........ 43

Проверка датчика температуры воздуха
на впуске (датчик температуры воздуха
во впускном коллекторе) ...................... 44

Проверка датчика температуры
охлаждающей жидкости ....................... 44

Удаление воды из топливного
фильтра................................................. 45

Замена фильтрующего элемента
топливного фильтра ............................. 45

Удаление воздуха из системы
топливоподачи ...................................... 45

Проверка топливного насоса высокого
давления ............................................... 46

Проверка системы ограничения
воздуха на впуске ................................. 48

Проверка и регулировка форсунок ...... 49

ФОРСУНКА.................................................. 50

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО
ДАВЛЕНИЯ.................................................. 56

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ ............................................. 59
