ДВИГАТЕЛЬ <4M4> -

Сальники коленчатого вала

11C-21

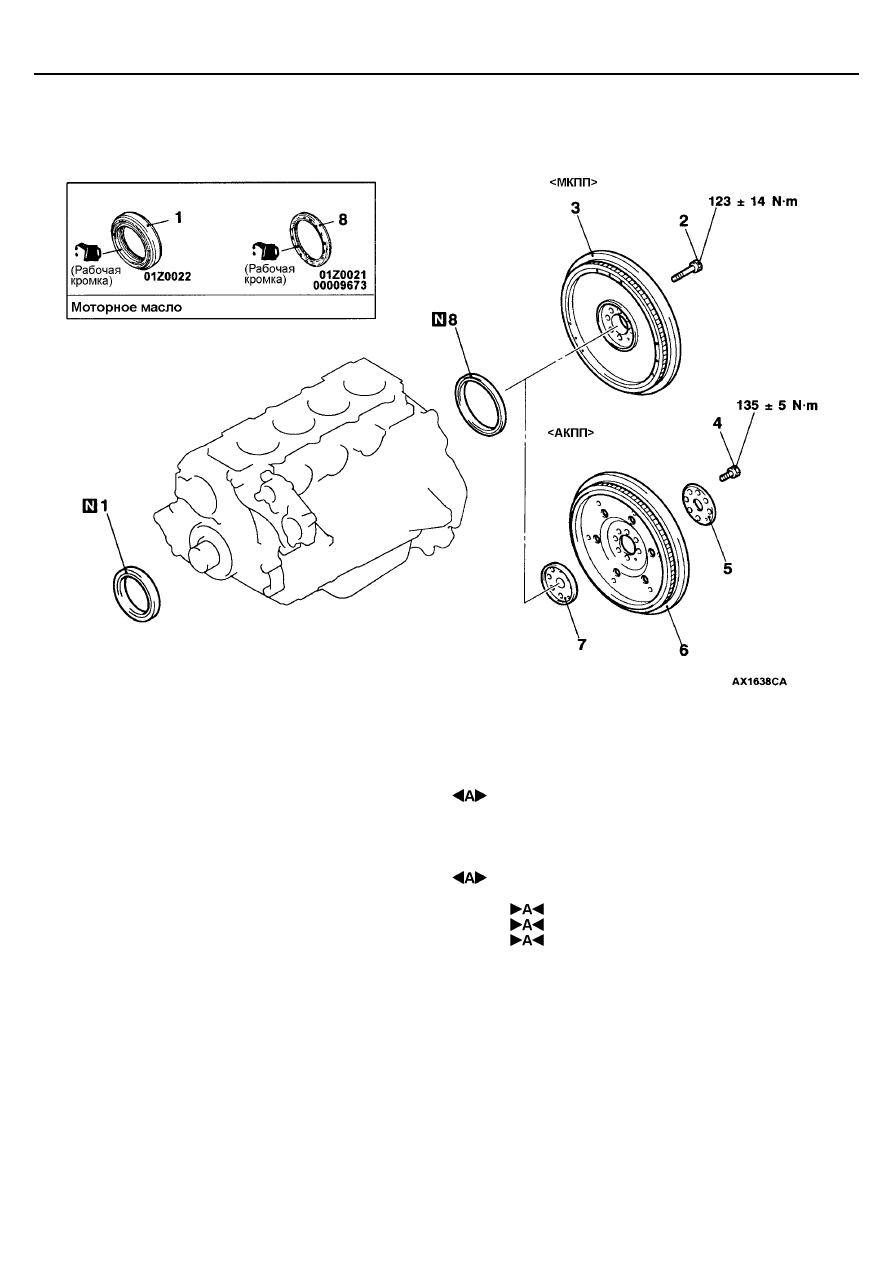

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия переднего
сальника коленчатого вала

•

  Шкив коленчатого вала (см. стр.11С-17.)

1. Передний сальник коленчатого вала

Последовательность снятия заднего
сальника коленчатого вала
<Механическая КПП>

•

  КПП в сборе (см. ГЛАВУ 22.)

2. Болты крепления маховика
3. Маховик в сборе
8. Задний сальник коленчатого вала
<АКПП>

•

  АКПП в сборе (см. ГЛАВУ 23.)

4. Болты крепления пластины привода

гидротрансформатора

5. Переходная пластина
6. Пластина привода гидротрансформатора
7. Прижимной фланец коленчатого вала
8. Задний сальник коленчатого вала

ДВИГАТЕЛЬ <4M4> -

Сальники коленчатого вала

11C-22

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

ОТВОРАЧИВАНИЕ БОЛТОВ КРЕПЛЕНИЯ МАХОВИКА /

БОЛТОВ КРЕПЛЕНИЯ ПЛАСТИНЫ ПРИВОДА
ГИДРОТРАНСФОРМАТОРА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПРИЖИМНОГО ФЛАНЦА КОЛЕНЧАТОГО

ВАЛА/ ПЛАСТИНЫ ПРИВОДА ГИДРОТРАНСФОРМАТОРА /
ПЕРЕХОДНОЙ ПЛАСТИНЫ

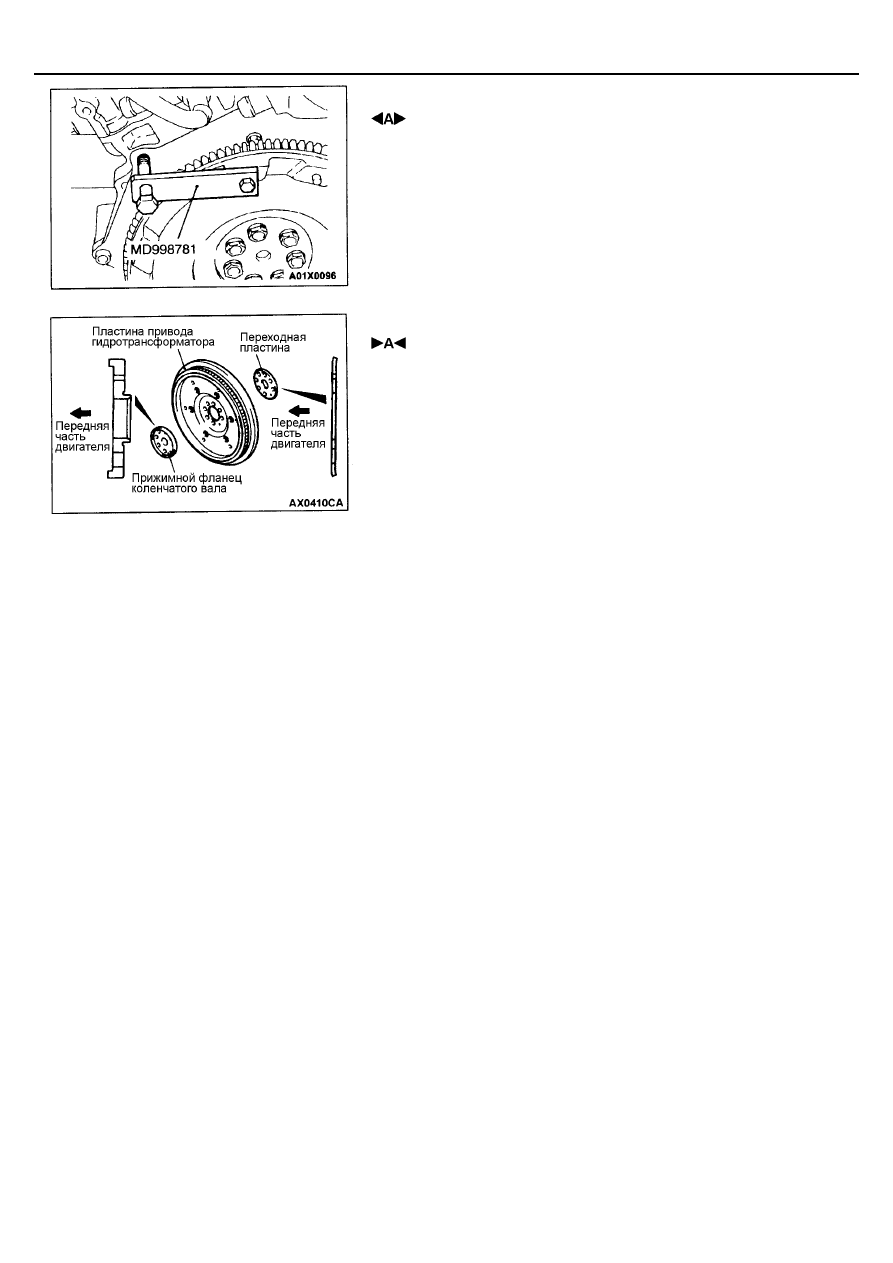

Соберите прижимной фланец коленчатого вала и переходную пластину на
пластине привода гидротрансформатора, как показано на рисунке, и затем
установите пластину привода гидротрансформатора в сборе на
коленчатый вал.

ДВИГАТЕЛЬ <4M4> -

Распределительный вал

11C-23

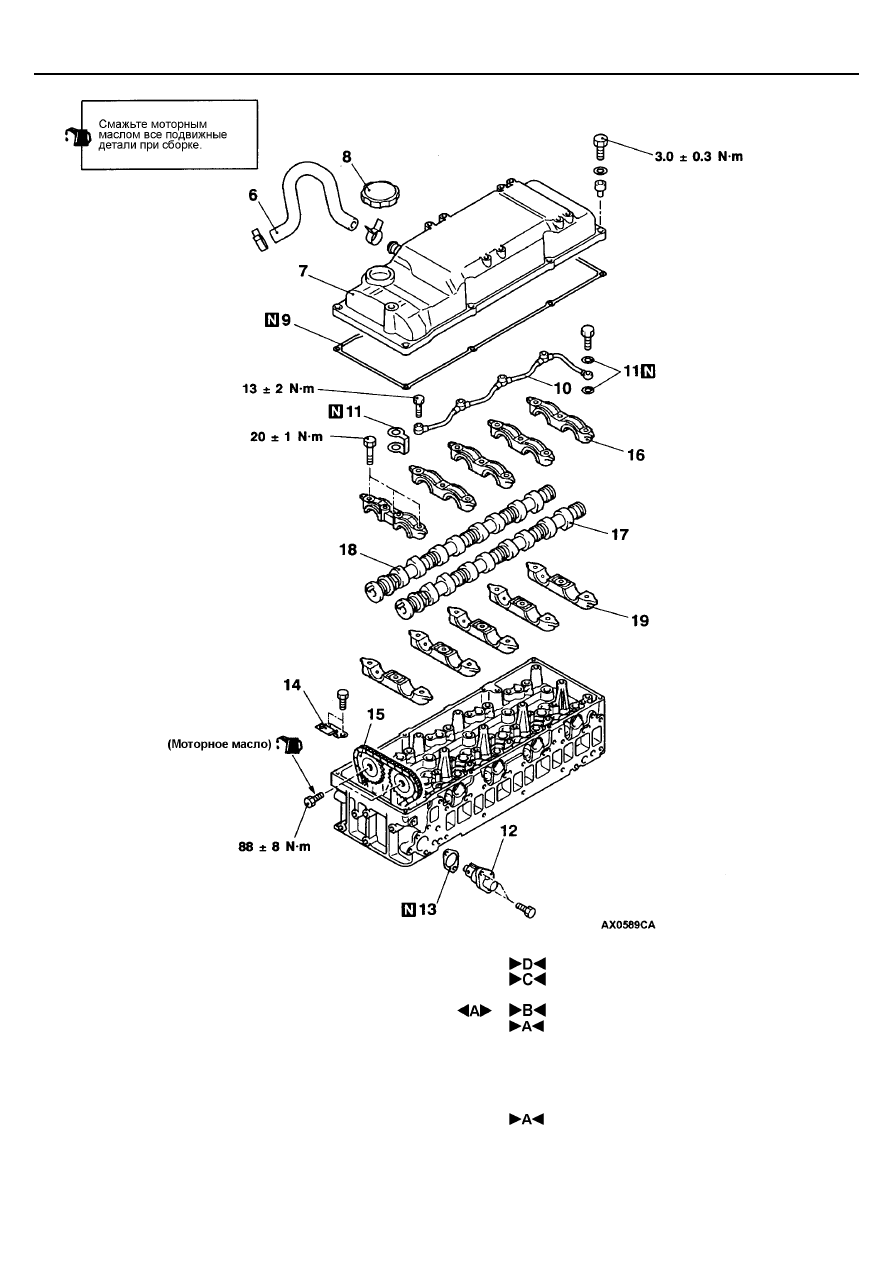

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Удаление воздуха из топливопровода (см. ГЛАВУ 13С –
Технические операции на автомобиле).

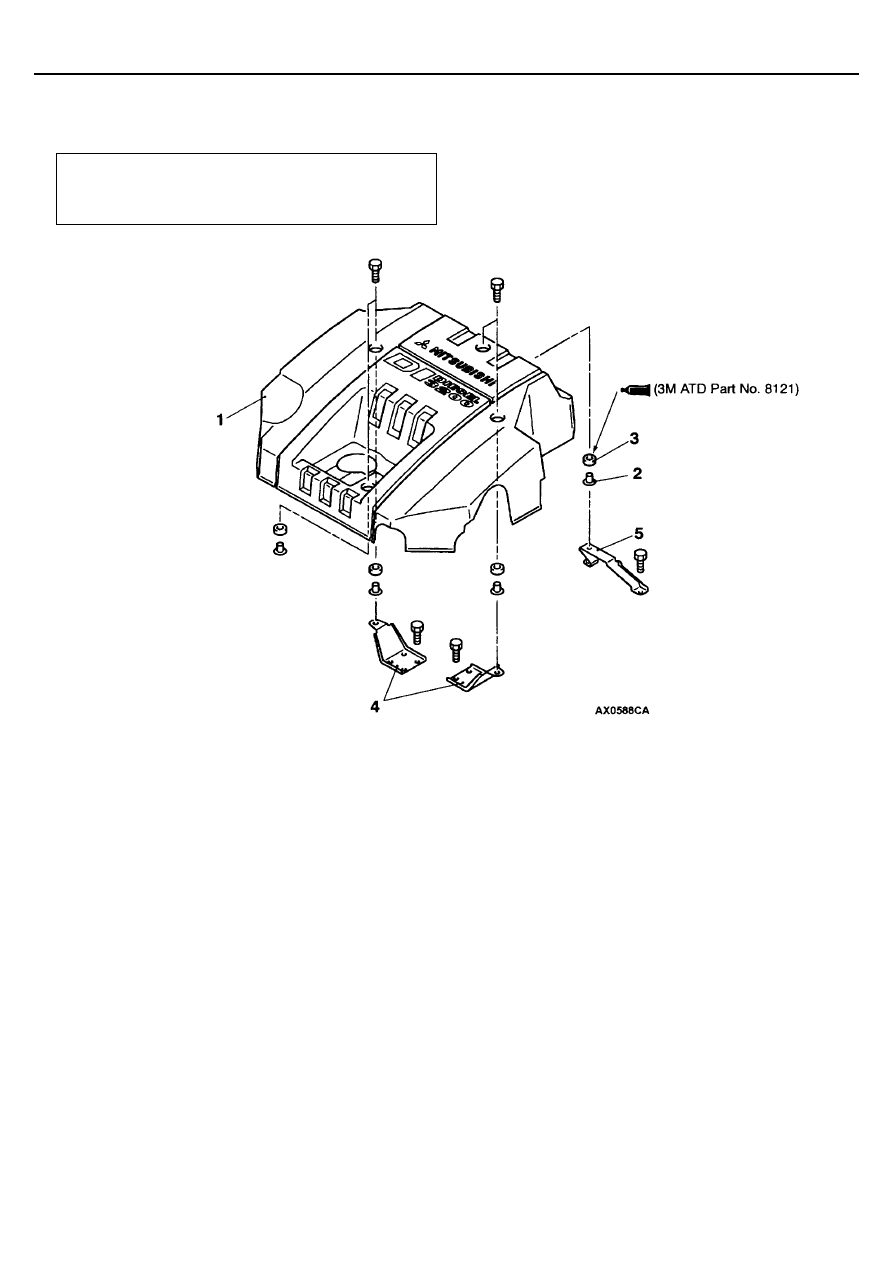

Последовательность снятия
1. Крышка двигателя в сборе
2. Втулка уплотнительной проставки
3. Уплотнительная проставка
4. Кронштейн крышки двигателя
5. Кронштейн крышки двигателя

•

  Воздушный фильтр (см. ГЛАВУ 15.)

•

  Клапан рециркуляции отработавших газов

(EGR) и трубка клапана EGR в сборе
(см. ГЛАВУ 17 – клапан рециркуляции
отработавших газов (EGR).)

ДВИГАТЕЛЬ <4M4> -

Распределительный вал

11C-24

6. Шланг вентиляции картера
7. Крышка головки цилиндров
8. Крышка маслозаливной горловины
9. Прокладка крышки головки цилиндров
10. Трубка топливная отводящая
11. Уплотнительное кольцо трубки

топливной отводящей

•

    Регулировка зазоров в приводе клапанов

(см. стр.11С-8.)

12. Натяжитель цепи
13. Прокладка натяжителя цепи
14. Верхняя направляющая цепи
15. Звездочка распределительного вала
16. Верхняя крышка подшипников

распределительного вала

17. Распределительный вал впускных

клапанов

18. Распределительный вал выпускных

клапанов

19. Нижняя крышка подшипников

распределительного вала
