Mitsubishi: двигатель 4M4. Руководство - часть 4

ДВИГАТЕЛЬ <4M4> -

Технические операции на



автомобиле

11C-13

8.

Если в каком-либо цилиндре компрессия меньше предельно
допустимого значения или разность компрессий между цилиндрами
превышает предельно допустимое значение, то залейте в отверстие
для свечи накаливания данного цилиндра немного моторного масла и
повторите измерения по пунктам 6 и 7.
(1) Если после заливки масла компрессия возросла, то причинами

неисправности являются износ или повреждение поршневого
кольца и / или зеркала цилиндра.

(2) Если после заливки масла компрессия не увеличивается, то

причинами является прогорание или повреждение седла
клапана, либо утечка газа (давления) через прокладку головки
цилиндров.

9.

Подсоедините разъем электромагнитного клапана отсечки
топливоподачи.

10. Установите свечи накаливания.

ДВИГАТЕЛЬ <4M4> -

Масляный поддон

11C-14

МАСЛЯНЫЙ ПОДДОН

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка защиты двигателя и нижнего
защитного кожуха.

•



Слив и заливка моторного масла (см. ГЛАВУ 12 –
Технические операции на автомобиле.)

•



Слив и заливка масла дифференциала (см. ГЛАВУ
26 – Технические операции на автомобиле.)

•



Снятие и установка переднего дифференциала и
поперечной балки №2 в сборе
(см. ГЛАВУ 11А – Масляный поддон.)

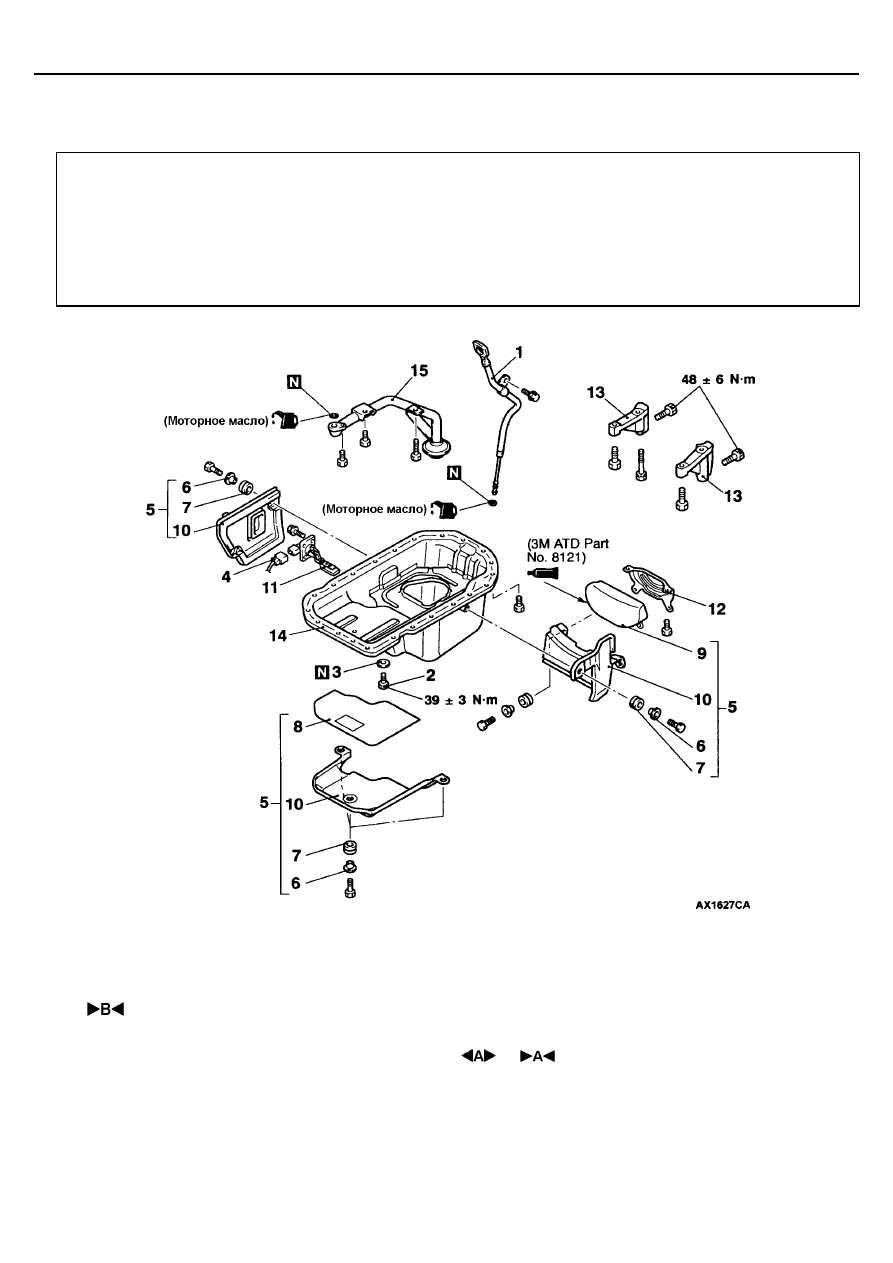

Последовательность снятия
1. Масляный щуп и его направляющая в
сборе
2. Сливная пробка
3. Уплотнительное кольцо сливной пробки
4. Разъем датчика уровня масла в

двигателе

5. Крышка масляного поддона в сборе
6. Дистанционная втулка
7. Уплотнительная проставка

8. Резинка масляного поддона
9. Резиновая распорка
10. Крышка масляного поддона
11. Датчик уровня масла в двигателе
12. Защитный кожух
13. Регулятор жесткости
14. Масляный поддон
15. Маслозаборник с сеткой

ДВИГАТЕЛЬ <4M4> -

Масляный поддон

11C-15

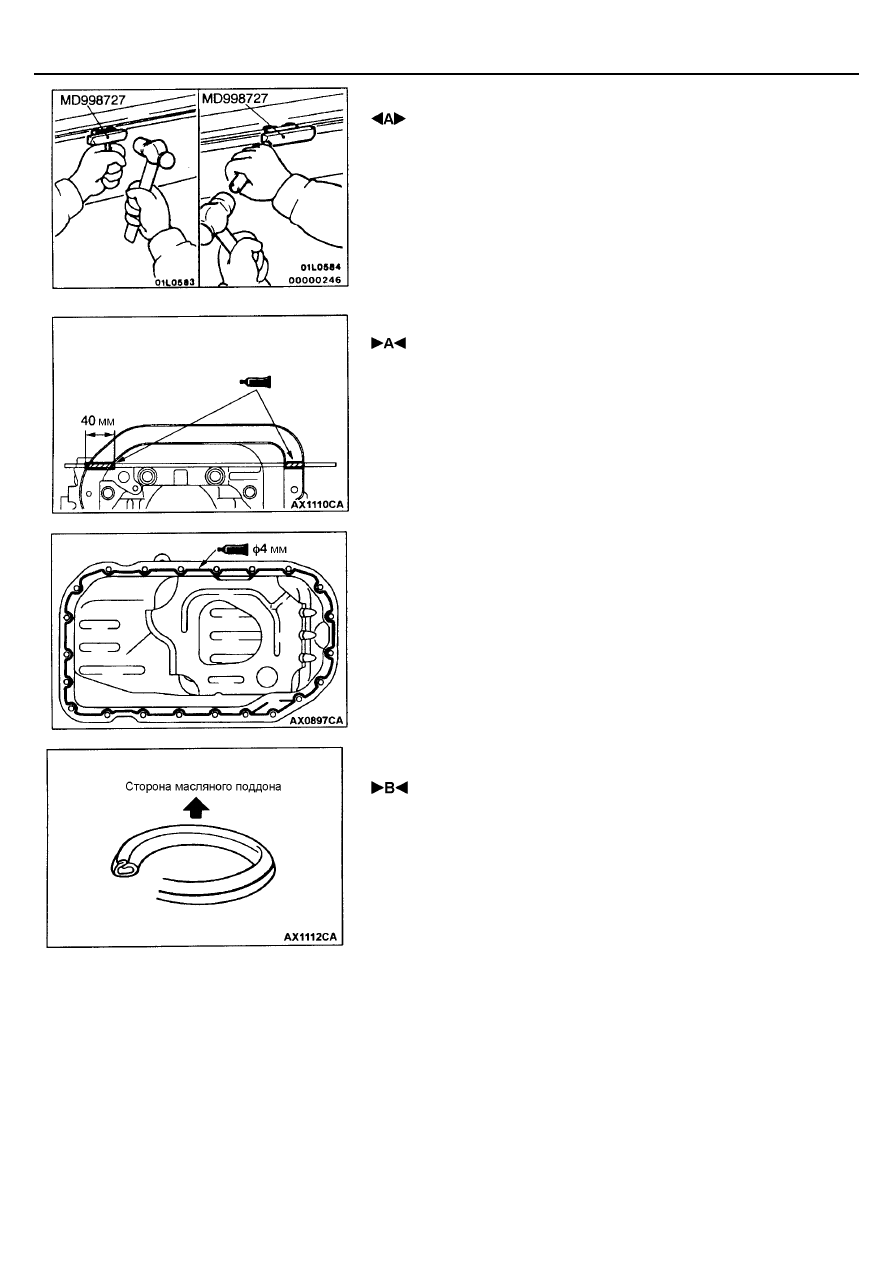

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ МАСЛЯНОГО ПОДДОНА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА МАСЛЯНОГО ПОДДОНА

1.

Очистите поверхности установки прокладки на масляном поддоне,
картере цепной передачи привода ГРМ и картере двигателя при
помощи шпателя или железной щетки.

2.

Нанесите непрерывный слой указанного герметика на привалочные
поверхности крышки цепи привода ГРМ и картера двигателя.
Марка герметика: 3M ATD Part No. 8660 или аналогичный ему

3.

Нанесите непрерывный слой указанного герметика на привалочную
поверхность масляного поддона как показано на рисунке.
Марка герметика:

MITSUBISHI GENUINE PART No. MD970389 или аналогичный
ему

4.

Установите масляный поддон в течение 15 минут с момента
нанесения герметика.
Внимание
(1) При установке масляного поддона следите за целостностью

слоя герметика.

(2) При каждом ослаблении или затяжке болтов крепления

масляного поддона после его установки, всегда наносите
слой герметика заново.

(3) После установки масляного поддона подождите как минимум

1 час перед запуском двигателя.

 УСТАНОВКА УПЛОТНИТЕЛЬНОГО КОЛЬЦА

СЛИВНОЙ ПРОБКИ

Всегда заменяйте старое уплотнительное кольцо новым. Уплотнительное
кольцо сливной пробки устанавливается данной стороной к поддону, как
показано на рисунке.

ПРОВЕРКА

•



Проверьте масляный поддон на предмет отсутствия трещин.

•



Проверьте поверхность нанесения герметика на масляном поддоне на
предмет отсутствия повреждений и деформации.

•



Проверьте маслозаборник на предмет отсутствия трещин, закупорки
или повреждения сетки и трубки.

ДВИГАТЕЛЬ <4M4> -

Вакуумный насос

11C-16

ВАКУУМНЫЙ НАСОС

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка крышки двигателя
(см. стр.11С-23.)

•



Снятие и установка аккумуляторной батареи и
поддона аккумуляторной батареи

•



Проверка и доливка моторного масла (см. ГЛАВУ 12 –
Технические операции на автомобиле.) <Операция
выполняется после установки>

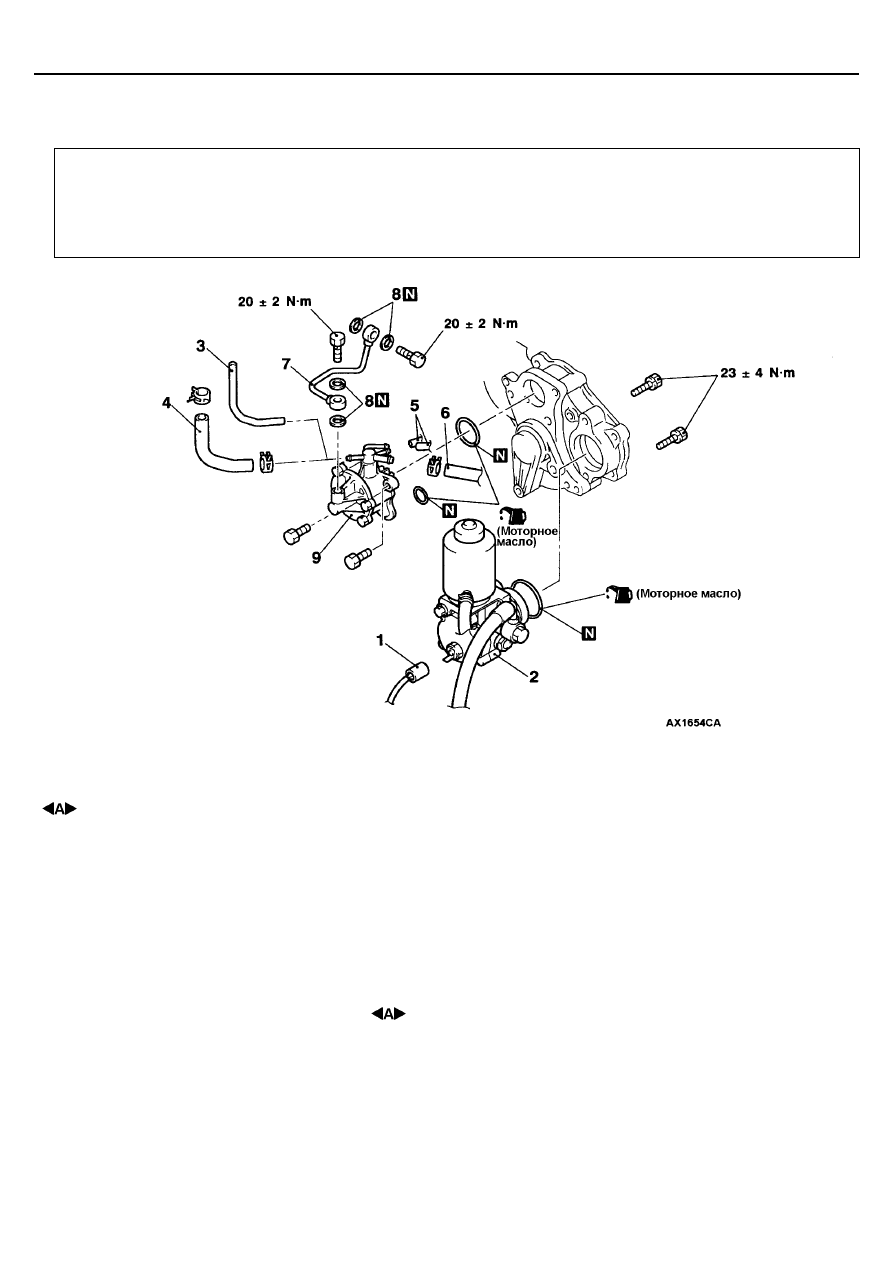

Последовательность снятия
1. Разъем датчика давления масла

гидроусилителя рулевого управления

2. Насос гидроусилителя рулевого

управления

3. Вакуумный шланг

<Кроме автомобилей с правым рулем
без антиблокировочной системы
тормозов ABS>

4. Вакуумный шланг

<Автомобили с правым рулем без
антиблокировочной системы тормозов
ABS>

5. Соединение вакуумного шланга
6. Соединение вакуумного шланга усилителя

тормозов
<Автомобили с левым рулем без
антиблокировочной системы тормозов ABS>

7. Масляная трубка вакуумного насоса
8. Уплотнительные кольца масляной трубки

вакуумного насоса

9. Вакуумный насос в сборе

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ

1.

Снимите насос гидроусилителя рулевого управления в сборе вместе
со шлангами.

2.

Подвесьте насос гидроусилителя при помощи проволоки в месте, где
он не будет мешать.
