ДВИГАТЕЛЬ <4M4> -

Цепь привода ГРМ

11C-17

ЦЕПЬ ПРИВОДА ГРМ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции



Слив и заливка охлаждающей жидкости двигателя
(см. ГЛАВУ 14 – Техническое обслуживание на
автомобиле.)



Снятие и установка защиты двигателя и нижнего
защитного кожуха



Слив и заливка моторного масла (см. ГЛАВУ 12 –
Технические операции на автомобиле.)



Удаление воздуха из топливопровода (см. ГЛАВУ
13С – Технические операции на автомобиле.)
<Операция выполняется после установки>



Проверка и регулировка натяжения приводных
ремней <Автомобили с кондиционером> (см. стр.
11С-5.) <Операция выполняется после установки>



Снятие и установка распределительного вала
(см. ГЛАВУ 11С-23.)



Снятие и установка вентилятора радиатора
системы охлаждения и муфты вентилятора
(см. ГЛАВУ 14.)



Снятие и установка вакуумного насоса
(см. стр.11С-16.)



Снятие и установка масляного поддона
(см. стр. 11С-14.)

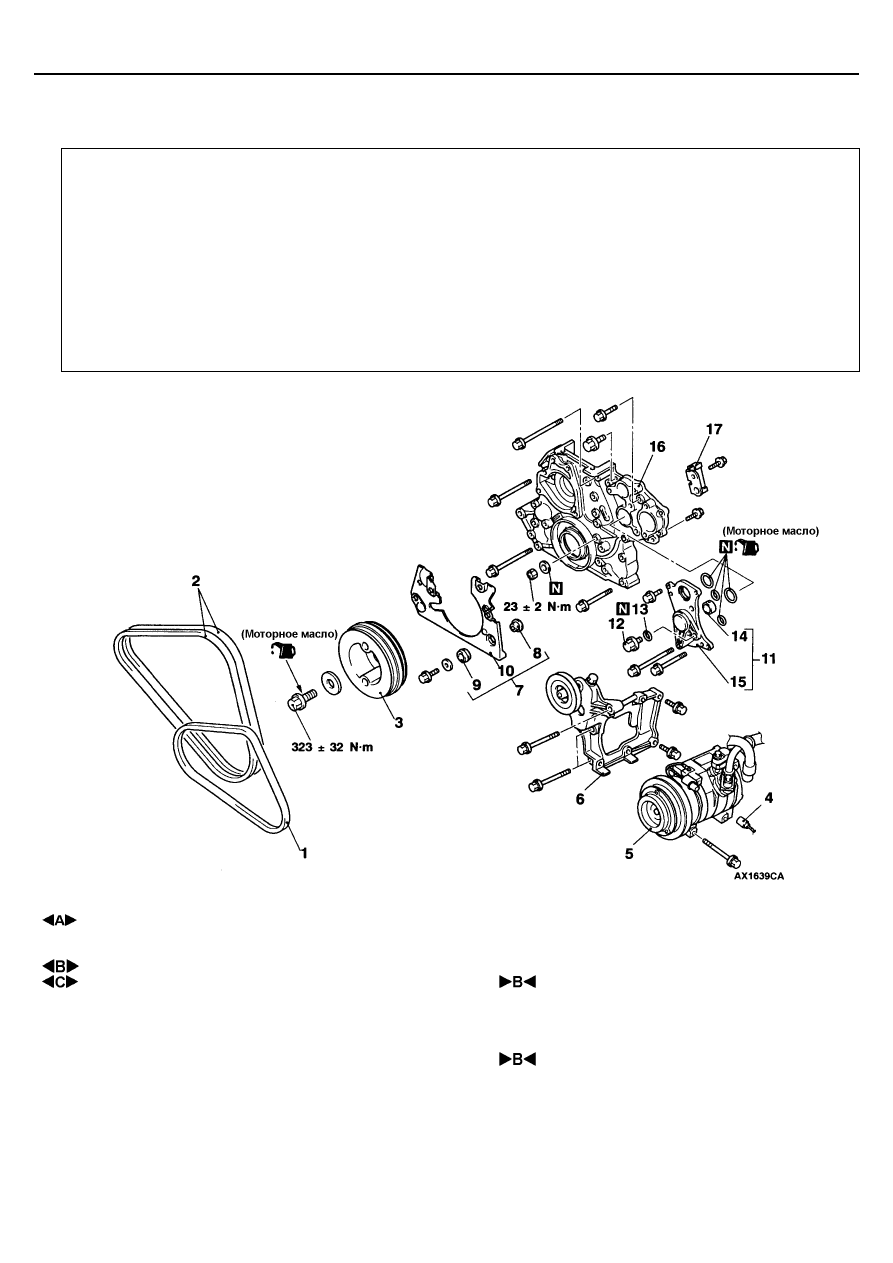

Последовательность снятия
1. Ремень привода компрессора

кондиционера
<Автомобили с кондиционером>

2. Ремни привода генератора
3. Шкив коленчатого вала

   Генератор (см. ГЛАВУ 16.)

   Насос охлаждающей жидкости

(см. ГЛАВУ 14.)

   Головка цилиндров в сборе

(см. стр. 11С-27.)

4. Разъем компрессора кондиционера

<Автомобили с кондиционером>

5. Компрессор кондиционера

<Автомобили с кондиционером>

6. Шкив натяжителя и кронштейн

компрессора кондиционера в сборе
<Автомобили с кондиционером>

7. Крышка корпуса цепи привода ГРМ в сборе
8. Дистанционная втулка
9. Уплотнительная проставка
10. Крышка корпуса цепи привода ГРМ
11. Подшипниковый узел в сборе
12. Сливная пробка
13. Уплотнительное кольцо сливной пробки
14. Втулка подшипникового узла
15. Подшипниковый узел
16. Корпус цепи привода ГРМ
17. Нижняя направляющая

ДВИГАТЕЛЬ <4M4> -

Цепь привода ГРМ

11C-18

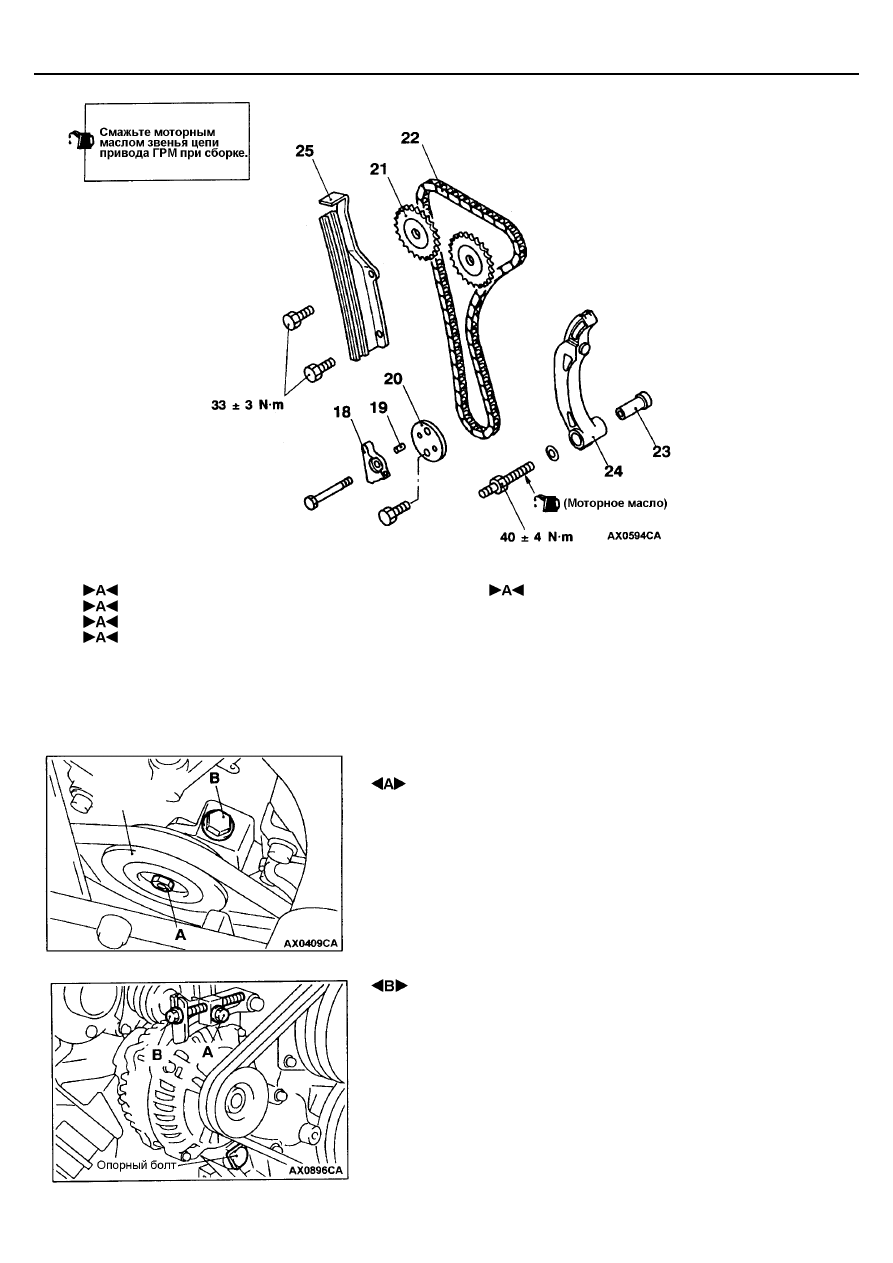

18. Маслоразбрызгиватель
19. Разрезной штифт
20. Шайба холостого шкива
21. Звездочка распределительного вала

22. Цепь привода ГРМ
23. Ось рычага натяжителя цепи
24. Рычаг натяжителя цепи
25. Направляющая цепи

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ РЕМНЯ ПРИВОДА КОМПРЕССОРА

КОНДИЦИОНЕРА

1.

Ослабьте затяжку стопорного болта А шкива натяжителя.

2.

Ослабьте затяжку регулировочного болта В, чтобы снять ремень.
Внимание
В случае повторного использования ремня привода компрессора
кондиционера необходимо нанести мелом на обратной (не
рабочей) поверхности ремня стрелку, указывающую
направление вращения (правое).

 СНЯТИЕ РЕМНЕЙ ПРИВОДА ГЕНЕРАТОРА

1.

Ослабьте затяжку опорного болта, гайки и крепежного болта А.

2.

Ослабьте затяжку регулировочного болта В, чтобы снять ремни.
Внимание
(1) В случае повторного использования ремня привода

генератора, необходимо нанести мелом на обратной (не
рабочей) поверхности ремня стрелку, указывающую
направление вращения (правое).

(2) В случае замены ремней привода генератора, заменяйте их

вместе.

Шкив
натяжителя

ДВИГАТЕЛЬ <4M4> -

Цепь привода ГРМ

11C-19

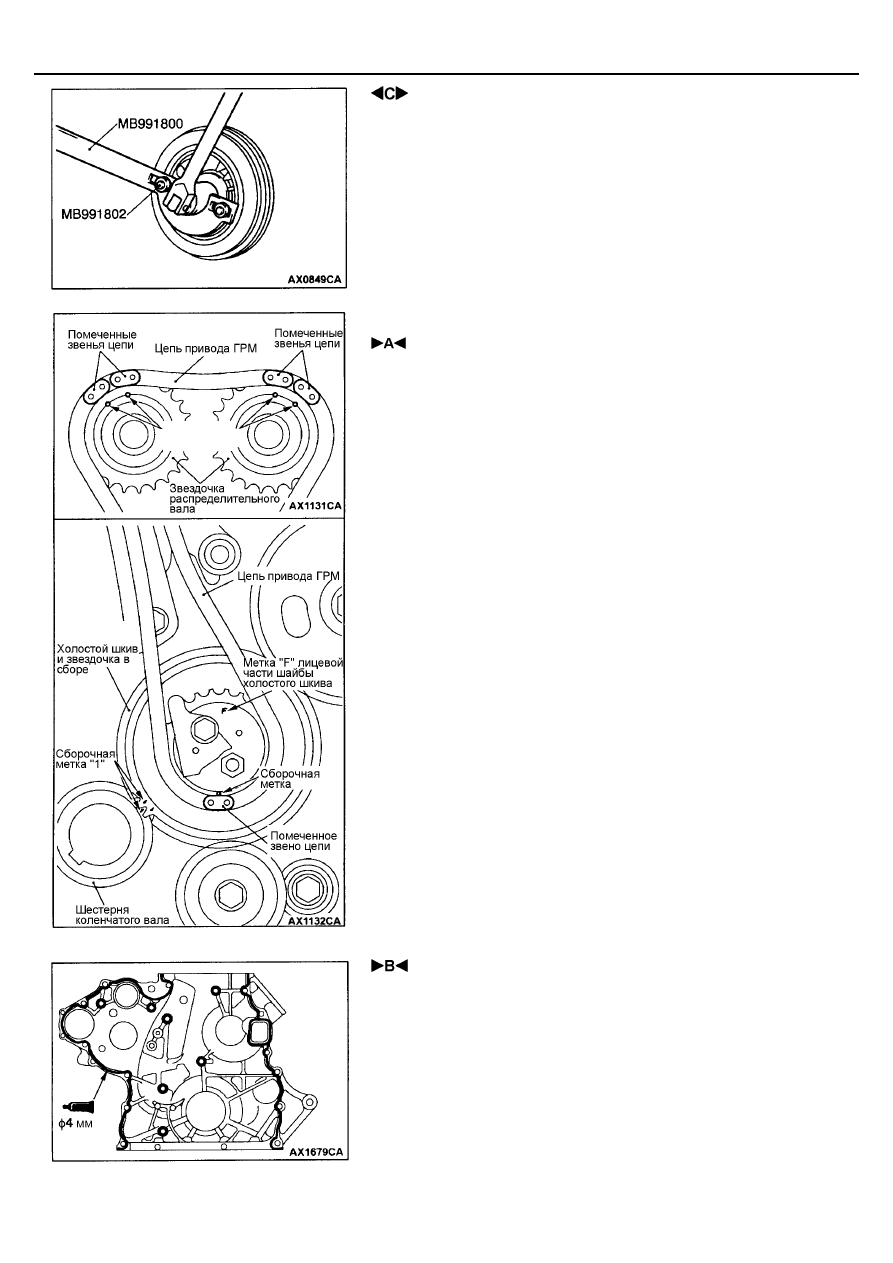

 СНЯТИЕ ШКИВА КОЛЕНЧАТОГО ВАЛА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЦЕПИ ПРИВОДА ГРМ / ЗВЕЗДОЧЕК

РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ / ШАЙБЫ ХОЛОСТОГО
ШКИВА / РАЗРЕЗНОГО ШТИФТА /
МАСЛОРАЗБРЫЗГИВАТЕЛЯ

1.

Убедитесь что установочная метка на холостом шкиве и звездочке в
сборе совмещена с установочной меткой “1” на шестерне коленчатого
вала.

2.

Совместите установочную метку на холостом шкиве и звездочке в
сборе с темно-синим помеченным звеном цепи привода ГРМ.
Внимание
Имейте в виду что, цепь привода ГРМ имеет одно помеченное
звено для стороны установки холостого шкива и звездочки в
сборе, и два помеченных звена для установки на каждую
звездочку распределительных валов.

3.

Совместите помеченные звенья цепи с установочными метками
звездочек распределительных валов.

4.

Зафиксируйте цепь привода ГРМ на звездочках распределительных
валов, чтобы не нарушить совмещение установочных меток.

5.

Установите шайбу холостого шкива, разрезной штифт и масло
разбрызгиватель. Метка “F” лицевой части шайбы холостого шкива
должна смотреть в сторону передней части двигателя.

 УСТАНОВКА КРЫШКИ ЦЕПИ ПРИВОДА ГРМ И

ПОДШИПНИКОВОГО УЗЛА В СБОРЕ

1.

Очистите привалочные поверхности крышки цепи привода ГРМ и
передней крышки при помощи шпателя или железной щетки.

2.

Нанесите непрерывный слой указанного герметика на привалочную
поверхность крышки цепи привода ГРМ как показано на рисунке.
Рекомендуемый герметик:

MITSUBISHI GENUINE PART No. MD970389 или аналогичный
ему

Установочные
метки

ДВИГАТЕЛЬ <4M4> -

Цепь привода ГРМ

11C-20

3.

Установите крышку цепи привода ГРМ в течение 15-ти минут после
нанесения герметика.
Внимание
(1) Не повредите слой герметика при установке крышки цепи

привода ГРМ.

(2) При каждом ослаблении или затяжке болтов крепления

крышки цепи привода ГРМ после его установки, всегда
наносите слой герметика заново.

(3) После установки крышки цепи привода ГРМ подождите как

минимум 1 час перед запуском двигателя.

4.

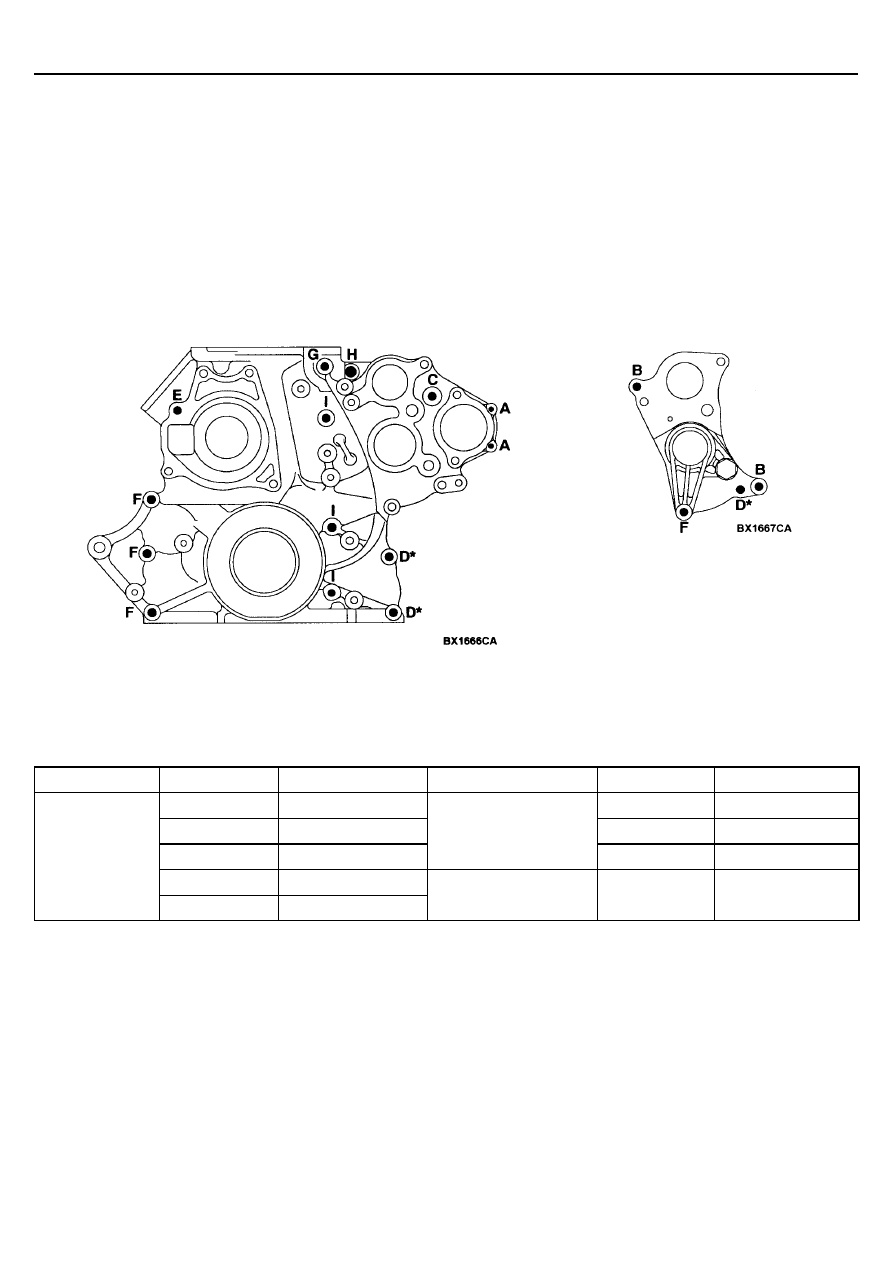

Установите болты и гайки крепления крышки цепи привода ГРМ, а
также подшипниковый узел в сборе в места указанные на рисунке.

Крышка цепи привода ГРМ

Подшипниковый узел в сборе

Наименование

Обозначение

Размер, мм (D х L)

Наименование

Обозначение

Размер, мм (D х L)

A

6 х 20

F

8 х 85

B

8 х 30

G

8 х 90

C

8 х 50

Фланцевый болт

H

10 х 35

D*

8 х 60

Фланцевый болт

E

8 х 75

Колпачковая гайка

I

-

D = Номинальный диаметр
L = Номинальная длина
*: Автомобили без кондиционера
