      Технические операции на автомобиле

2.   Диагностические коды неисправностей

2.1   Методика считывания и стирания диагностических кодов неисправностей



(а) При использовании контрольной лампы индикации неисправности двигателя



На автомобилях, не имеющих системы бортовой диагностики E-OBD считывание диагностических

кодов неисправностей возможно с использованием контрольной лампы неисправности двигателя.

1,5 с



0,5 с



0,5 с



0,5 с



Пауза 3 с

Сигнал десятков

Сигнал единиц

Пауза 2 с



Когда выводится диагностический код неисправности № 24



0,5 с



0,5 с





Когда диагностический код неисправности отсутствует

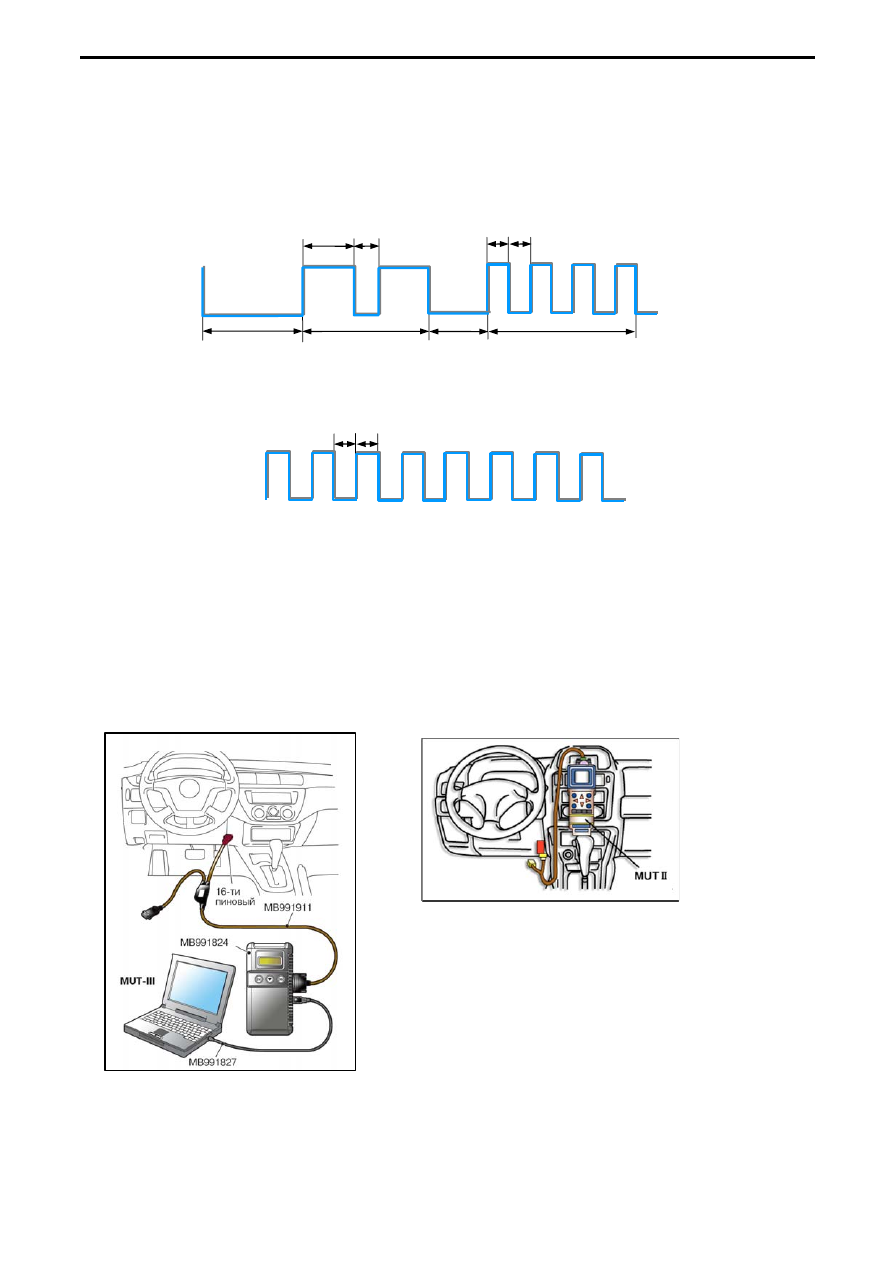

  Рис. 6.2



ПРИМЕЧАНИЕ

•  Другие коды неисправности также выводятся в виде двузначных чисел, совпадающих с

номерами кодов неисправности при считывании с помощью MUT-II.

•  Чтобы стереть диагностические коды неисправностей отсоедините отрицательную клемму

аккумуляторной батареи на 10 секунд или более (только в автомобилях с энергозависимой
памятью).





(b)  При использовании MUT-II или MUT-III
















1.Подсоедините MUT-II или MUT-III к диагностическому

разъему (16-ти контактному) и считайте диагностические коды
неисправностей.

2. Руководствуясь ТАБЛИЦЕЙ ПРОВЕРКИ

ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ и
соответствующей методикой, устраните неисправность.

3. Выключите и снова включите зажигание.

4.Сотрите диагностические коды неисправностей, используя

MUT-II или MUT-III.

  Рис. 6.3

ПРИМЕЧАНИЕ: При подсоединении и отсоединении MUT-II или MUT-III зажигание должно быть

выключено.



6 – 3



Технические операции на автомобиле



(с) Компоненты, отказ которых приводит к включению контрольной лампы
неисправности двигателя:





•  Блок управления двигателем

•  Датчик расхода воздуха

•  Датчик атмосферного давления

•  Датчик температуры воздуха на впуске

•  Датчик температуры охлаждающей жидкости:

•  Датчик положения дроссельной заслонки

•  Кислородный датчик

•  Форсунки

•  Катушки зажигания и силовые транзисторы

•  Датчик детонации

•  Датчик положения коленчатого вала двигателя

•  Датчик положения распределительного вала

•  Электромагнитный клапан EGR

•  Электромагнитный клапан управления продувкой абсорбера

•  Датчик скорости движения автомобиля

•  Регулятор холостого хода

•  Иммобилайзер

•  Датчик аварийного давления гидроусилителя рулевого управления


Примечание:



•

Если сигнализатор неисправности двигателя включается из-за неисправности собственно блока
управления двигателем, то связь между блоком управления и прибором MUT-II/III может
отсутствовать. В этом случае чтение кодов неисправностей невозможно.



•

Если блок управления двигателем зарегистрирует неисправность и при последующем запуске
двигателя подтвердится её наличие, то контрольная лампа неисправности двигателя будет
включена. Однако, для кодов неисправности, помеченных значком *, сигнализатор включается
сразу при первой регистрации неисправности.



•

Сигнализатор неисправности выключается при перечисленных ниже условиях:



¾

  Когда блок управления двигателем три раза подряд, в период от запуска до остановки двигателя,

отмечает отсутствие прежней неисправности.

¾

  Если пропуск воспламенения обнаруживается при тех же самых условиях (частота вращения

коленчатого вала, температура охлаждающей жидкости и т.д.), что и в первый раз.

 2.2  Система самодиагностики

В  случае  возникновения  неисправности  в  системе  распределенного  впрыска  топлива (MPI)

соответствующий диагностический код неисправности можно считать с использованием MUT-II или
MUT-III.  Обратите  внимание,  что  диагностические  коды  неисправностей  выводятся  только  при
возникновении  соответствующих,  предварительно  определенных  условий,  указанных  в  таблице
(Lancer 2004 модельного года, двигатель 4G6).



6 – 4

      Технические операции на автомобиле

Таблица 2

Номер

кода

Проверяемый

элемент

Условия

Возможные причины

неисправности

Блок управления
двигателем









P0100




Цепь датчика

расхода воздуха

Условия проверки:
• Частота вращения коленчатого вала не ниже
500 об/мин.
Условия регистрации кода:
• Частота сигнала на выходе датчика менее
3,3 Гц в течение 2 секунд.

• Отказ датчика расхода
воздуха
• Обрыв или короткое
замыкание в цепи
датчика расхода или плохой
контакт в разъёме
• Отказ блока управления
двигателем







P0105






Цепь датчика

атмосферного

давления

Условия проверки:
• Через 2 секунды после включения зажигания
или запуска двигателя.
• Напряжение аккумуляторной батареи не
менее 8 В.
Условия регистрации кода:
• Напряжение выхода датчика не менее 4,5 В
на протяжении 2 секунд (атмосферное
давление равно не менее 114 кПа).
или
• Напряжение выхода датчика не более 0,2 В
на протяжении 2 секунд (атмосферное
давление не менее 53 кПа).

• Отказ датчика
атмосферного давления
• Обрыв или короткое
замыкание в цепи
датчика атмосферного
давления или плохой
контакт в разъёме
• Отказ блока управления
двигателем








P0110





Цепь датчика

температуры

воздуха на

впуске

Условия проверки:

•  Через 2 секунды после включения

зажигания или запуска двигателя.

Условия регистрации кода:

• Напряжение выхода не менее 4,6 В на
протяжении 2 секунд (температура воздуха на
впуске не выше −45ºC).

или

• Напряжение выхода не более 0,2 В на
протяжении 2 секунд (температура воздуха на
впуске не выше −125ºC).

• Отказ датчика
температуры воздуха
на впуске
• Обрыв или короткое
замыкание в цепи
датчика температуры
воздуха на впуске
или плохой контакт в
разъёме
• Отказ блока управления
двигателем

Условия проверки
• Через 2 секунды после включения зажигания
или сразу после запуска двигателя.
Условия регистрации кода:

• Напряжение выхода не менее 4,6 В на
протяжении 2 секунд (температура воздуха на
впуске не выше −45ºC).

или
• Напряжение выхода не более 0,1 В на
протяжении 2 секунд (температура
охлаждающей жидкости не ниже 140°C).











P0115









Цепь датчика

температуры

охлаждающей

жидкости

Условия проверки
• После запуска двигателя.
Условия регистрации кода:
• Напряжение выхода датчика растёт до
значения 1,6 В (температура охлаждающей
жидкости снижается от 40°C) и уменьшается
от 1,6 В (температура охлаждающей
жидкости повышается от 40°C).

•  Отказ датчика
температуры охлаждающей
жидкости

•  Обрыв или короткое
замыкание в цепи датчика
температуры охлаждающей
жидкости или плохой
контакт в разъёме

•  Отказ блока управления
двигателем







6 – 5



Технические операции на автомобиле



Номер

кода

Проверяемый

элемент

Условия

Возможные причины

неисправности






P0120





Цепь датчика

положения

дроссельной

заслонки

Условия проверки

•  Положение ключа зажигания: ON. Через 2

секунды после включения зажигания или
запуска двигателя.

Условия регистрации кода:
• Напряжение выхода датчика не более 0,2 В
на протяжении 2 секунд
или
•Частота вращения двигателя не превышает
1000 об/ мин, расход воздуха менее 40% от
максимального, напряжение на выходе
датчика не менее 4,4 В в течение 2 секунд.

• Отказ датчика положения
дроссельной
заслонки.
• Обрыв или короткое
замыкание в цепи
датчика положения
дроссельной заслонки
или плохой контакт в
разъёме.
• Отказ блока управления
двигателем.










P0125*






Цепь настройки

режима

обратной связи

(по сигналу

кислородного

датчика)

Условия проверки
• Температура охлаждающей жидкости
не ниже 82°C.
• Режим работы с использования обратной
связи.
• Не происходит замедление движения.
Условия регистрации кода:
• В течение 30 секунд напряжение выхода
датчика не отклоняется от 0,5 В.

• Отказ переднего
кислородного датчика.
• Повреждение проводного
жгута в цепи
кислородного датчика или
плохой контакт
в разъёме.
• Отказ заднего
кислородного датчика.
• Неисправность системы
подачи топлива.
• Неисправность системы
выпуска.
• Отказ блока управления
двигателем.

Условия проверки
• Не ранее, чем через 3 минуты после
запуска двигателя.
• Температура охлаждающей жидкости
не ниже 82°C.
• Частота вращения коленчатого вала не ниже
1200 об/мин.
• Коэффициент наполнения не ниже 25%.
• Продолжительность наблюдения не меньше
5 секунд.
Условия регистрации кода:
• Если при напряжении выхода переднего
кислородного датчика, не превышающем 0,2
В, блок управления двигателем подаст на
передний датчик напряжение питания 5 В, то
напряжение выхода должно быть не ниже 4,5
В.














P0130












Цепь переднего

кислородного

датчика

<датчик 1>

Условия проверки
• Частота вращения коленчатого вала не
выше 3 000 об/мин.
• При проверке режима обратной связи по
составу рабочей смеси.
Условия регистрации кода:
• Средняя частота выходного сигнала не
более 6 за 10 секунд наблюдения.

• Отказ переднего
кислородного датчика.
• Обрыв или короткое
замыкание в цепи
переднего кислородного
датчика или плохой
контакт в разъёме.
• Отказ блока управления
двигателем.







6 – 6
