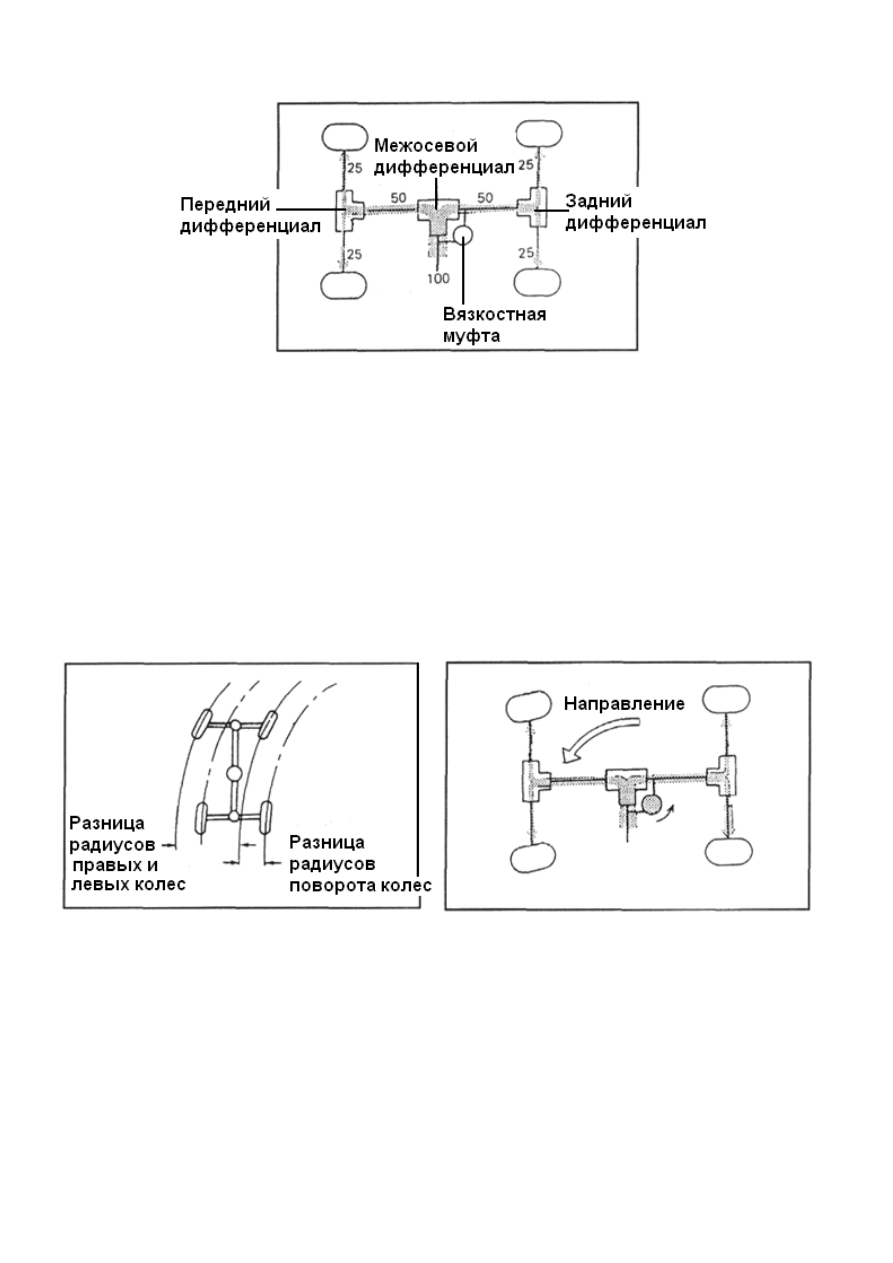

При движении в нормальных условиях.

 При движении в нормальных условиях (с постоянной скоростью по ровной

дороге) все четыре колеса вращаются приблизительно с одной и той же

скоростью. Так как разница между частотами вращения колес практически

отсутствует, муфта не вступает в работу, и три дифференциала равномерно

раздают мощность между колесами.











                       При резком повороте

При резком повороте кроме разности вращения колес одной оси возникает и

незначительная разница между частотами вращения колес передней и задней

оси.

Плавность движения обеспечивается за счет компенсации этой разности частот

тремя дифференциалами. Разность частот воспринимается также и муфтой,

однако она столь мала, что не приводит к возникновению момента муфты.



356

Поэтому она не оказывает влияния на работу межосевого дифференциала.

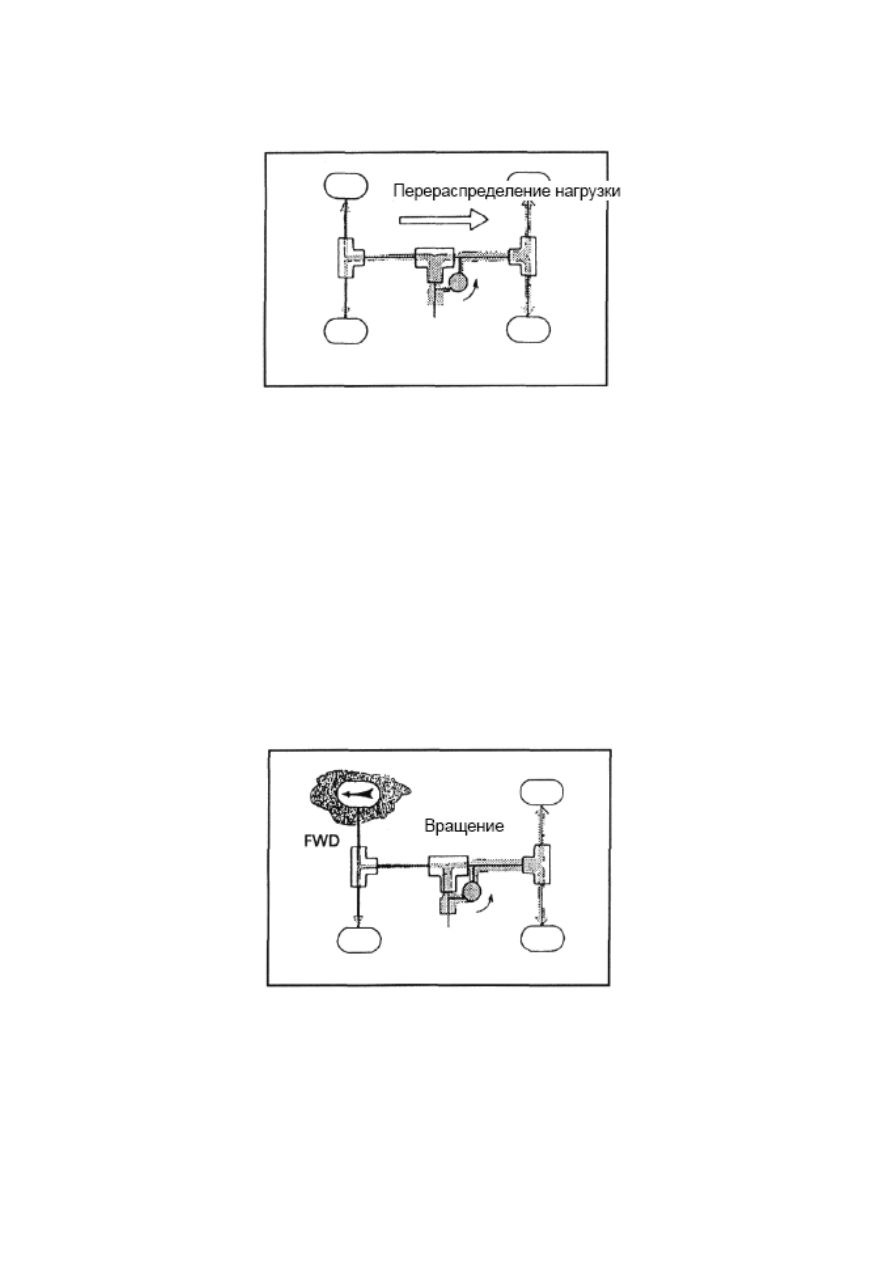

       При начале движения и ускорении

 Когда автомобиль начинает движение или движется с ускорением, центр

тяжести смещается назад, увеличивая вертикальную нагрузку на колеса задней

оси, разгружая колеса передней. Работа межосевого дифференциала приводит к

снижению момента, передаваемого на колеса задней оси. Однако, в то же самое

время, разность частот вращения передних и задних колес приводит к

возникновению момента муфты, что обеспечивает сохранение значения момента,

подводимого к задним колесам. В результате сила тяги в момент начала

движения и при движении с ускорением не уменьшается.







        При движении по неровной дороге



В случае если передние или задние колеса начали буксовать на скользкой дороге

или в грязи, одно из колес забуксовало в грязи, сила тяги уменьшается в

результате работы дифференциалов. Однако, ввиду резкого возрастания



357

разности частот вращения в муфте, в ней возникает момент, который передается

на колеса, которые не буксуют. В результате автомобиль может продолжать

движение по грязи или выехать из нее.






Full-time 4WD with ACD

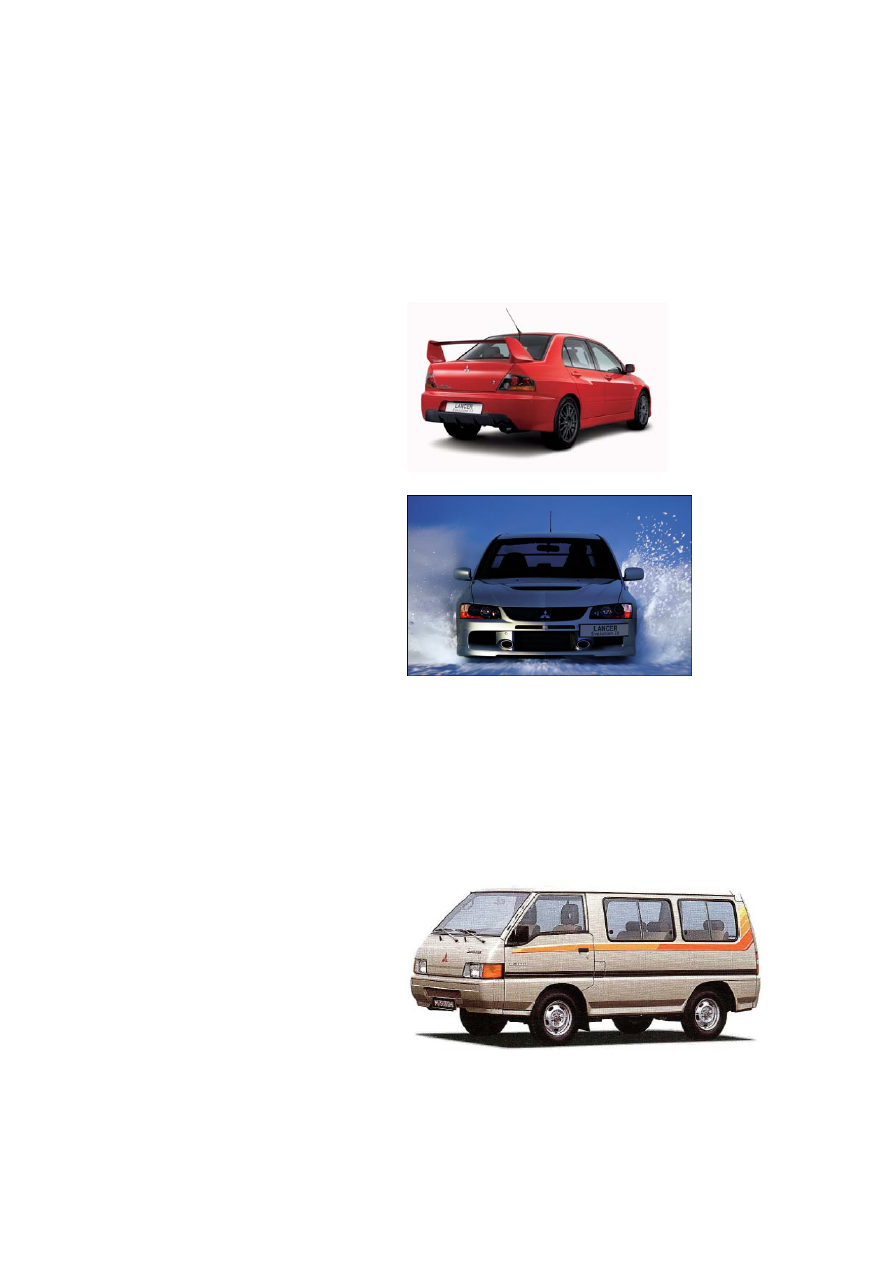

Примеры автомобилей MITSUBISHI, оборудованных данной системой.


-  Lancer Evolution VIII



-  Lancer Evolution IX








21.06.

 Система Part-Time



Part-Time

Примеры автомобилей MITSUBISHI, оборудованных данной системой.





- L200 ( --> 00`)





- L300
- L400







358

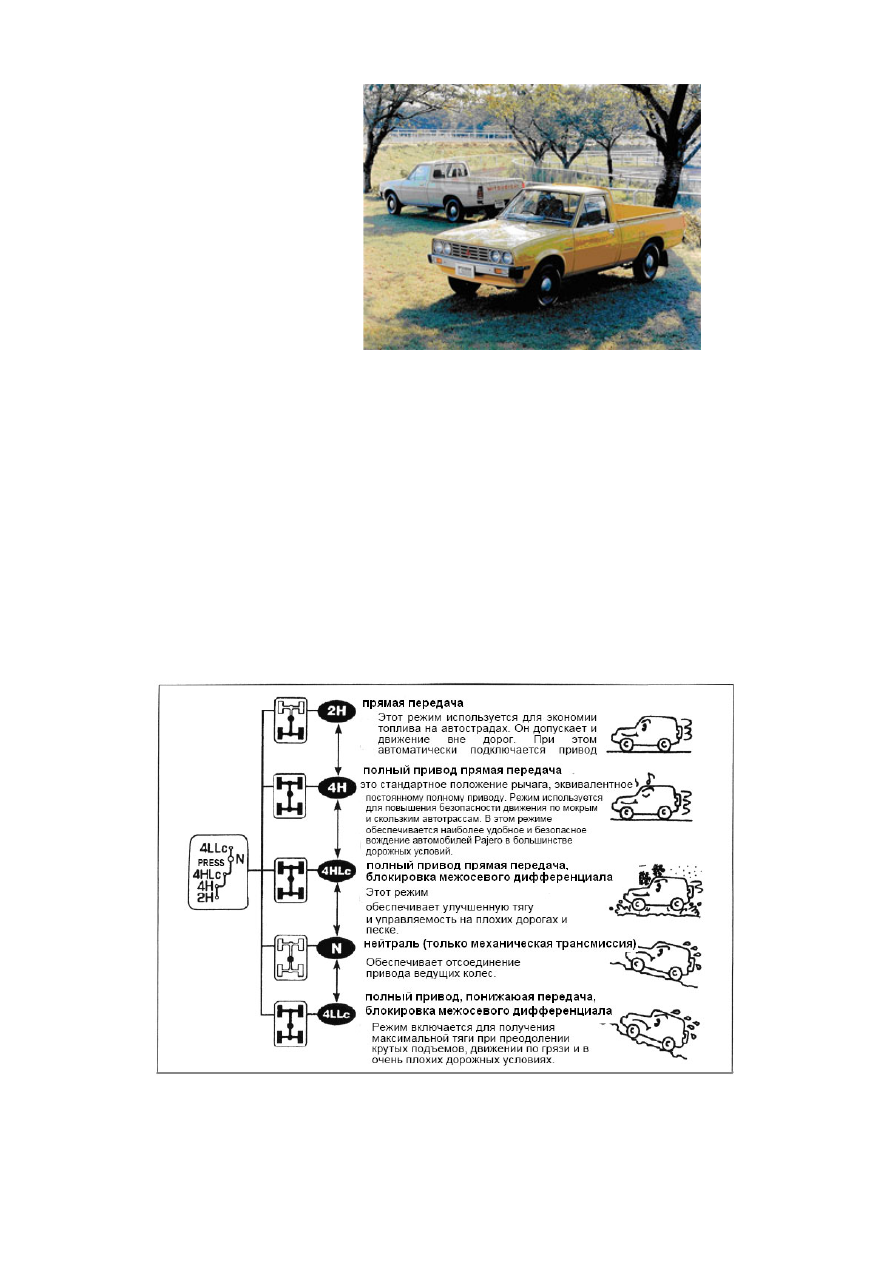

В зависимости от типа полноприводной трансмиссии различают несколько

режимов работы раздаточной коробки (трансфера). В таблице перечислены

возможные режимы трансмиссии автомобилей Mitsubishi и их краткое описание. В

дополнение к описанным режимам можно добавить режим принудительной

блокировки заднего дифференциала, который устанавливается на автомобиль по

желанию клиента или зависит от комплектации автомобиля. Принудительная

блокировка заднего дифференциала включается водителем, нажатием

выключателя «R/D Lock», если выполняются условия: Включен режим 4LLc (или

аналогичный), скорость автомобиля менее 12км/ч.
