Зубчато-реечный рулевой механизм.

Разборка, проверка и сборка.

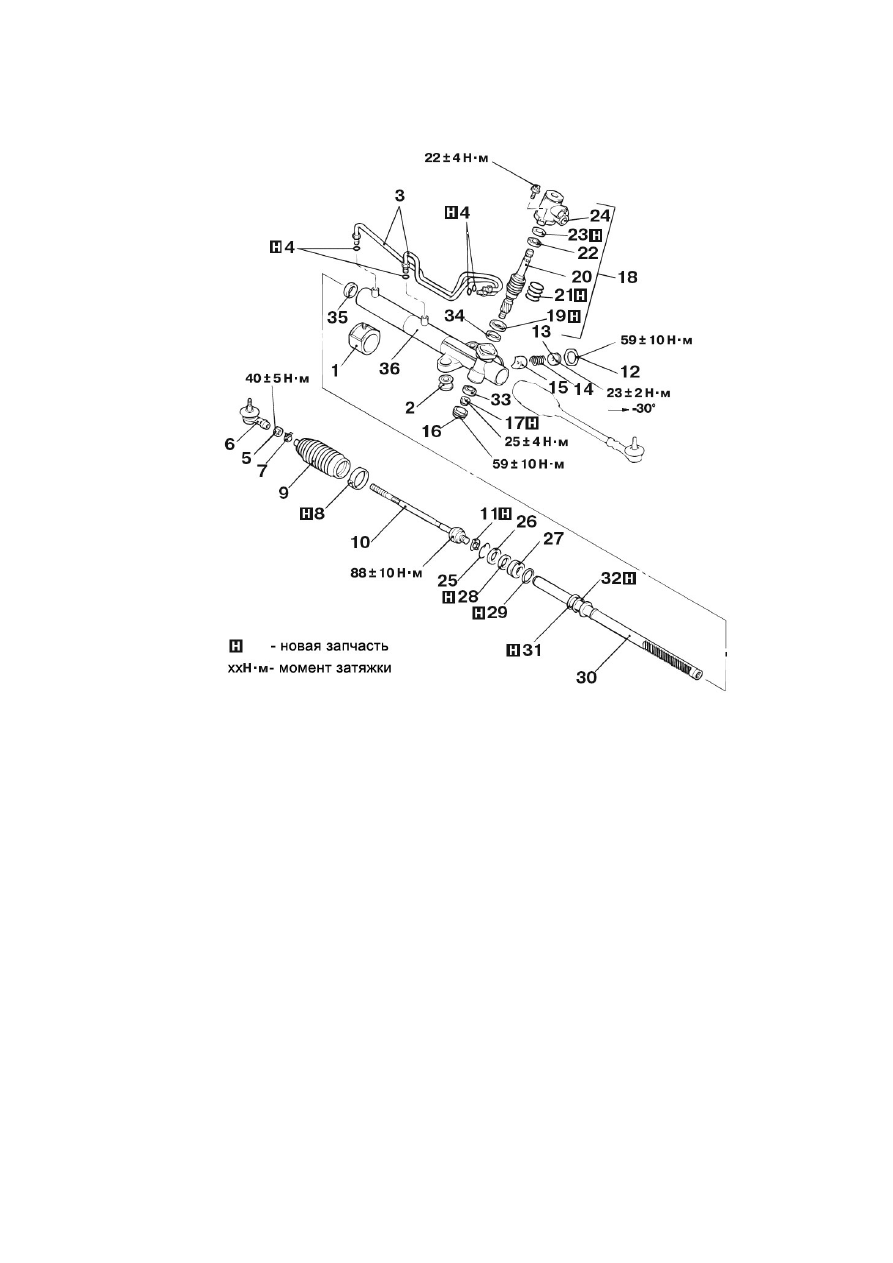

Рисунок 9.37



1. Резиновая опора корпуса рулевого механизма.
2. Монтажная втулка корпуса рулевого механизма.
3. Подающая трубка.
4. Кольцевая прокладка.
5. Контргайка.
6. Шаровой шарнир наконечника рулевой тяги.
7. Фиксатор.
8. Хомут гофрированных защитных чехлов.
9. Гофрированные защитные чехлы.
10. Рулевая тяга.
11. Стопорная шайба.
12. Контргайка.
13. Крышка упора зубчатой рейки.
14. Цилиндрическая пружина упора.
15. Упор зубчатой рейки.
16. Пробка_заглушка.

17. Контргайка.
18. Корпус клапана в сборе.
19. Нижний сальник.
20. Шестерня и клапан в сборе.
21. Кольцевое уплотнение.



144

22. Подшипник верхней опоры.
23. Верхний сальник.
24. Корпус клапана.
25. Стопорное пружинное кольцо.
26. Ограничитель зубчатой рейки.
27. Втулка зубчатой рейки.
28. Сальник.
29. Кольцевая прокладка.
30. Зубчатая рейка в сборе.
31. Кольцевое уплотнение.
32. Кольцевая прокладка.
33. Нижний подшипник.
34. Игольчатый подшипник.
35. Сальник.
36. Корпус механизма управления.



145





Особые замечания:

•  Старайтесь не повредить губки манжет.

Смазывайте манжеты перед сборкой

•  Производите работы в местах, свободных

от пыли и грязи

•  Детали, подлежащие обязательной

замене: уплотнения, кольцевые
уплотнения, манжеты, хомуты, шайбы,
самоконтрящиеся гайки





Проверка



Вал-шестерня и клапан

1) Чехлы

a.  Поиск  трещин  и  других

повреждений.

2) Рулевая тяга

b.  Проверка

отсутствия

деформаций изгиба.

Поверхность
зубьев
шестерни

Манжеты

3) Опора

Рисунок 9.38

c.  Контроль  неравномерного

износа.






Рисунок 9.39





4) Корпус клапана

d.  Проверка

отсутствия

износа

и

других

повреждений.

Зубчатая рейка

e.  Отсутствие

закупорки

каналов,

по

которым

движется жидкость.

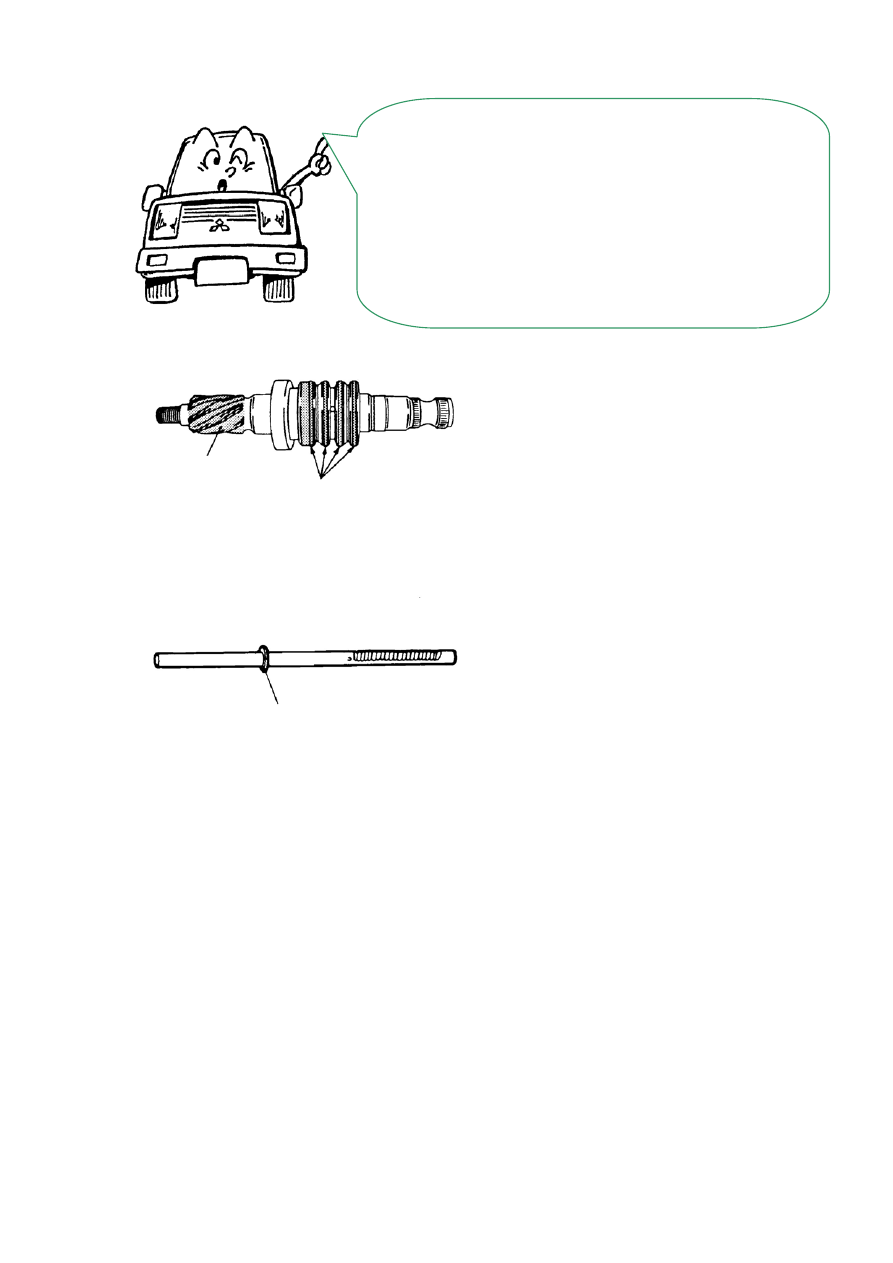

5) Вал-шестерня в сборе с клапаном

Манжета

•  Проверка  поверхности  зубьев

(износ и другие повреждения).

•  Проверка  манжет  (износ  и

другие повреждения).

6)  Верхний  и  нижний  подшипники,
игольчатый подшипник

•  Проверка

отсутствия

ненормальных

шумов

и

плавности работы.

•  Проверка люфтов.

•  Проверка

положения

игольчатого  подшипника  (может
сместиться).

7) Втулка рейки

•  Неравномерность

износа,

повреждения.

8) Зубчатая рейка

•  Проверка  поверхности  зубьев

(износ и другие повреждения).



146



•  Проверка  манжет  (износ  и

другие повреждения).

•  Проверка  отсутствия  изгиба  и

неравномерного износа.

9) Картер рулевого механизма

•

Поиск  повреждений  внутренней
поверхности цилиндра.












•

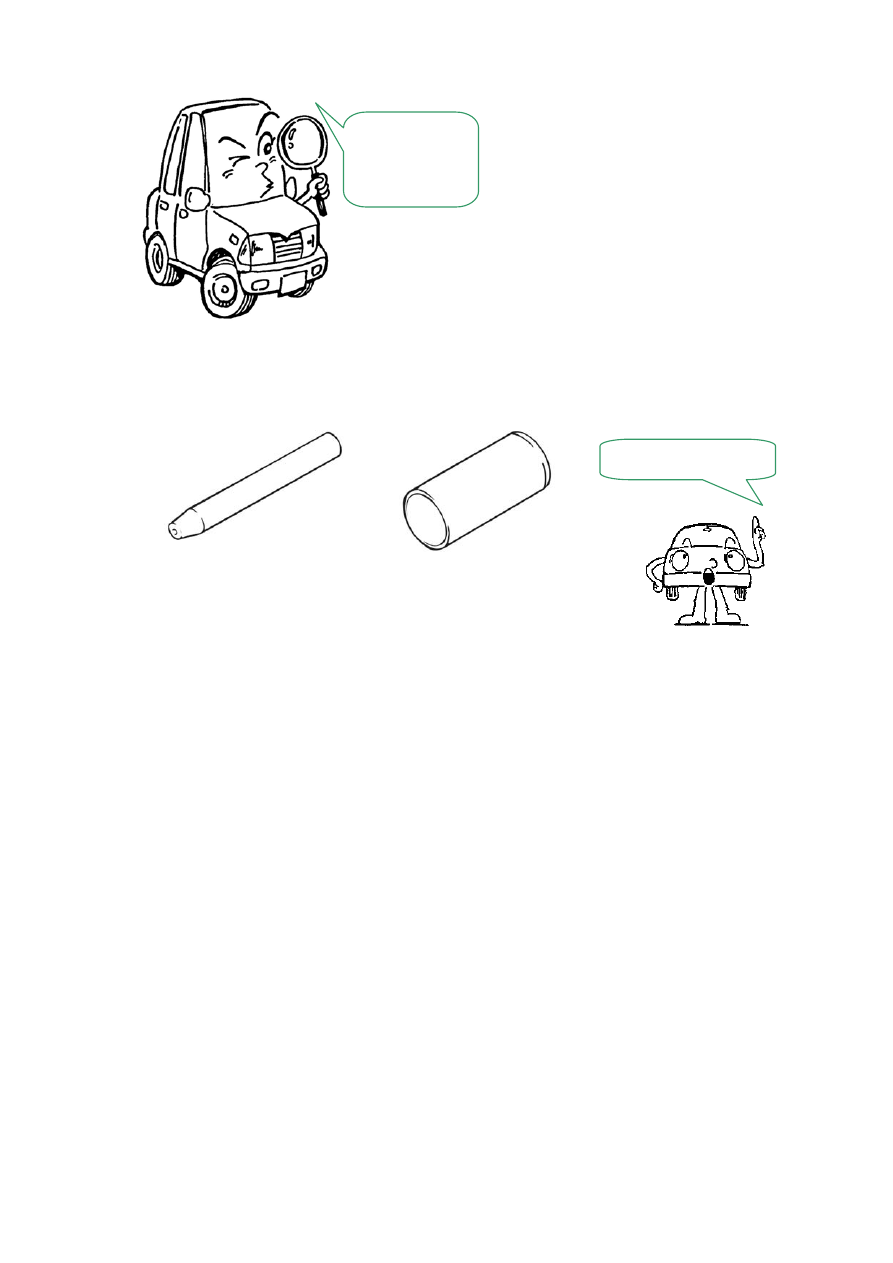

При  сборке  пользуйтесь  специальным  инструментом  для  обжима  и
установки манжет. Без него вы рискуете повредить манжеты.










Ни

малейшего

изъяна




Специнструмент

Протекторы для манжет:

Приспособление для
установки манжет

MB991212
(диаметр рейки 24мм)

MB991317



MB991213
(диаметр рейки 26мм)
MB991214
(диаметр рейки 27,7мм)
