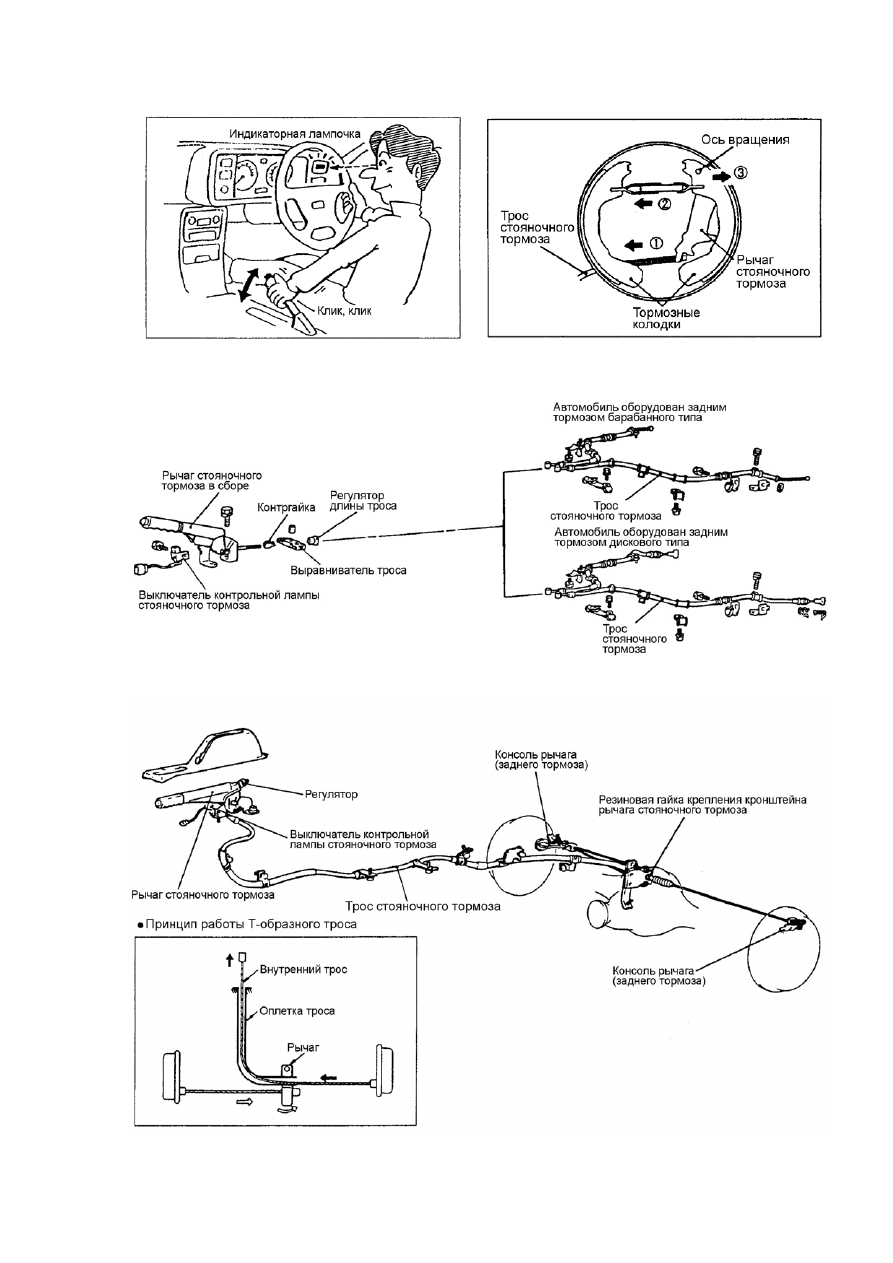

8.12. Стояночная тормозная система.





Рисунок 0.36

Рисунок 0.35





Схемы привода стояночного тормоза.



Схема типа V

                                                                           Рисунок 0.37





Схема типа T

                                                                            Рисунок 0.38





104

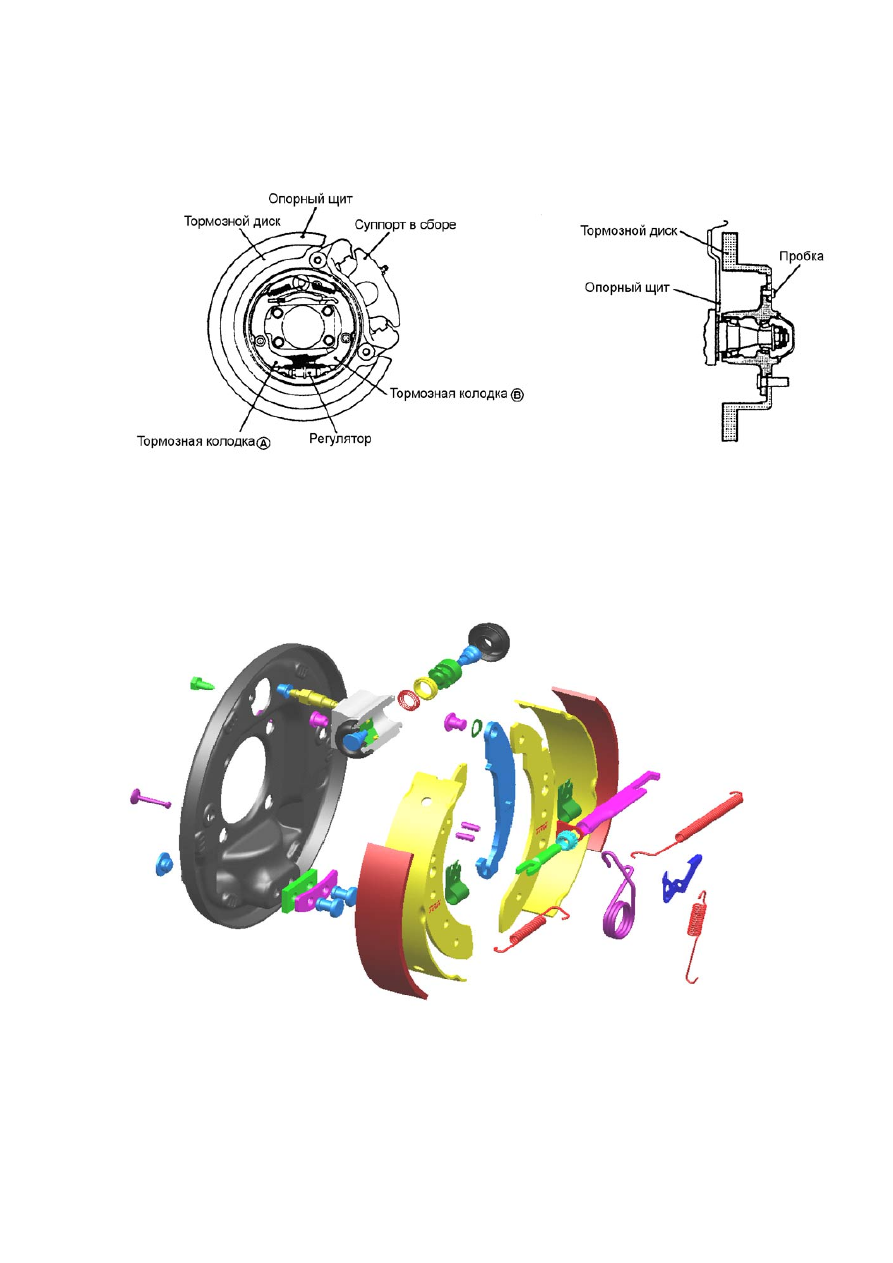

Схема дисково-барабанного тормозного механизма.
В  центральную  часть  дискового  тормозного  механизма  заднего  колеса  встроен
барабанный  тормозной  механизм,  используемый  в  качестве  независимого
стояночного тормоза.





Рисунок 0.39




8.13. Автоматическая регулировка зазора в тормозных
механизмах.

Автоматический регулятор зазора барабанного тормозного механизма.

Износ тормозных накладок приводит к увеличению зазора между колодками

и барабаном. Чрезмерный износ влечет за собой неисправность тормоза.
Поэтому тормозной механизм оснащен встроенным автоматическим регулятором,
который  поддерживает  постоянное  значение  зазора.  Существуют  два  вида
регуляторов.  Первый  действует  при  включении  стояночного  тормоза,  а  второй –
при нажатии педали рабочего тормоза.



105

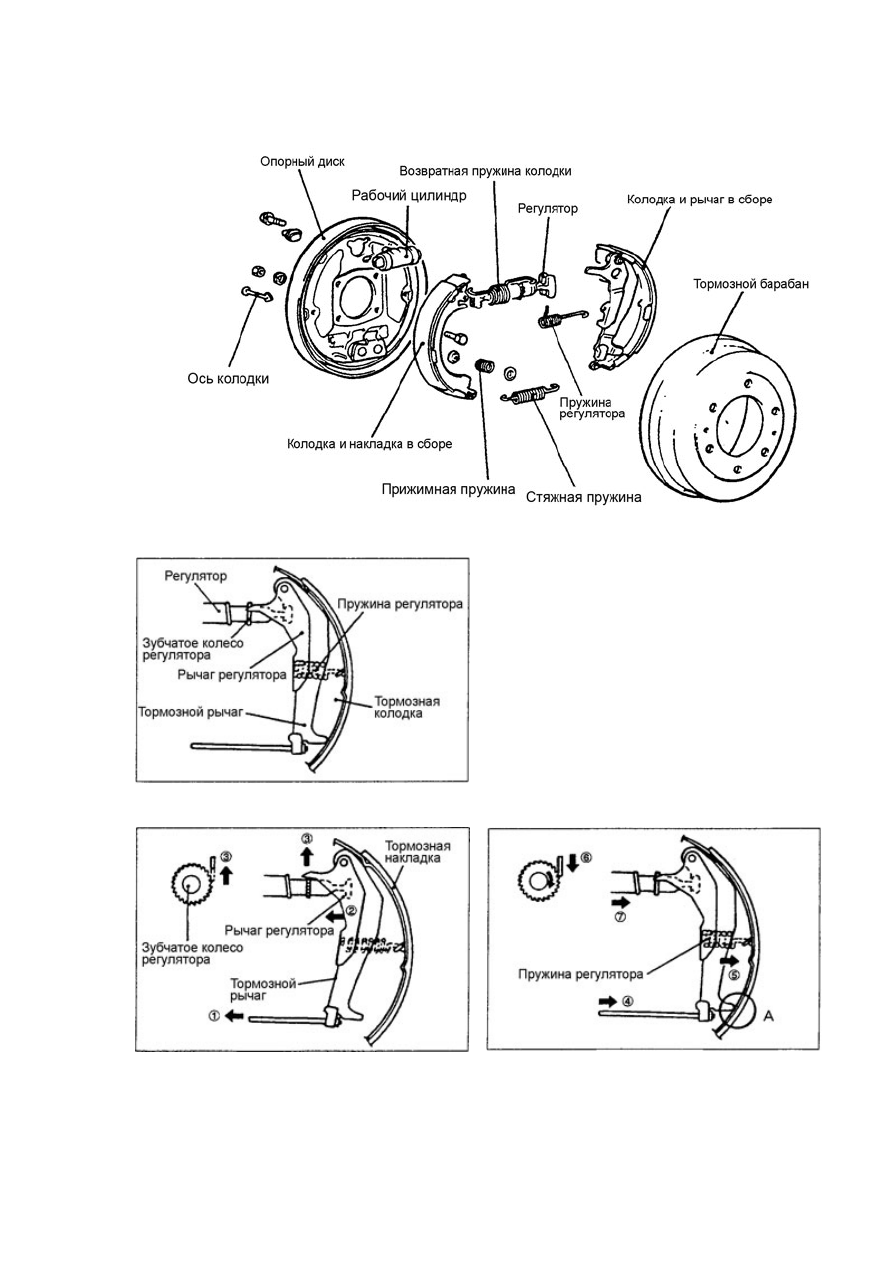

Регулятор, действующий при включении стояночного тормоза.


•  Устройство регулятора



Рисунок 0.40





Рисунок 0.41



1) Конструкция

Регулятор  устроен  таким  образом,  что
при

вращении

колесика

регулировочного  винта  весь  регулятор
расширяется или сжимается.

2) Принцип действия




Рисунок 0.43



Рисунок 0.42









106

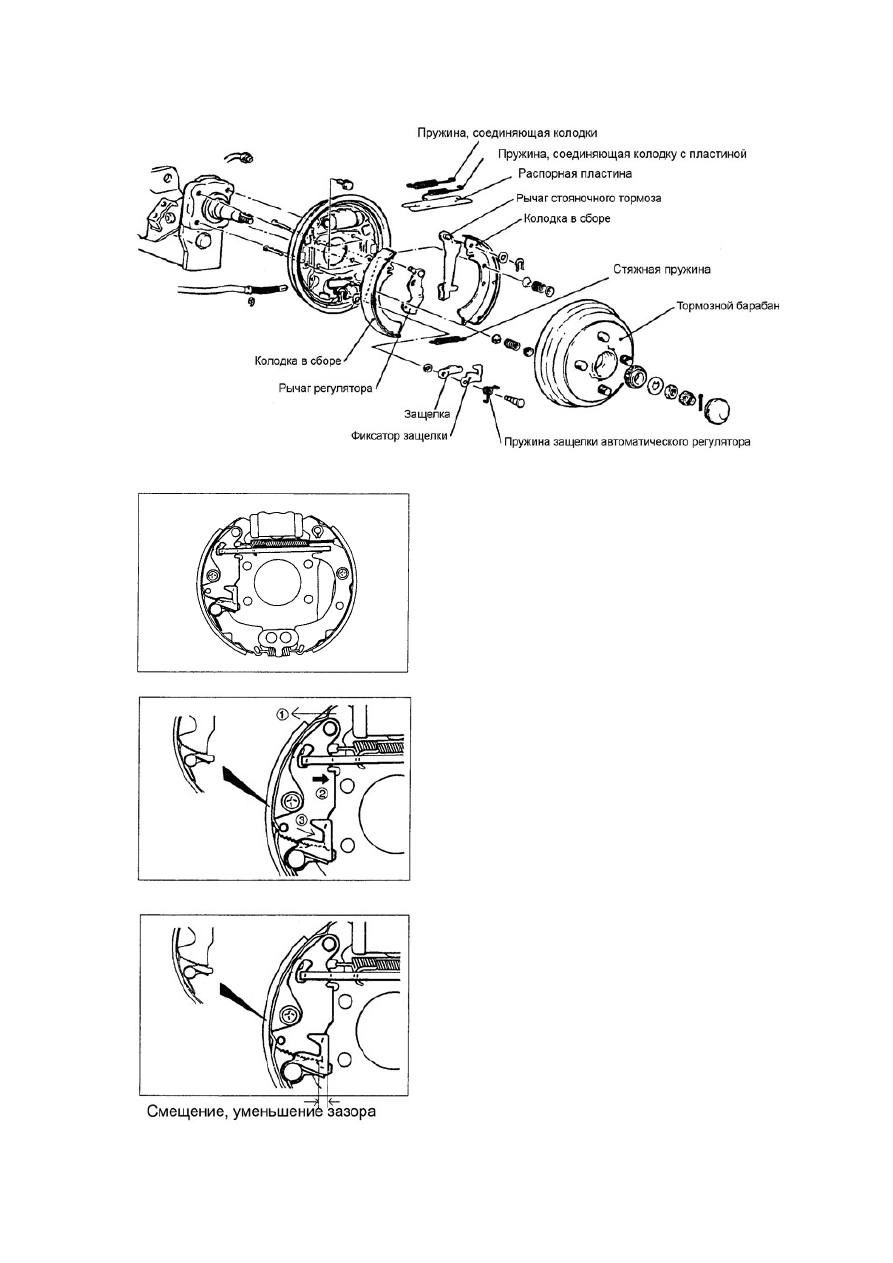

Регулятор, действующий при нажатии педали тормоза.

•  Устройство регулятора



Рисунок 0.44

•  Принцип действия



                         Рисунок 0.45

1.  Полностью собранный тормозной

механизм.





                        Рисунок 0.46


2.  Если зазор превышает норму, то при

нажатии  педали  тормоза  рычаг
регулятора перемещает зубец.







3.  При  отпускании  педали  тормоза

зазор  между  колодкой  и  тормозным
барабаном

автоматически

регулируется  до  значения 0,3 – 0,4
мм.





                       Рисунок 0.47
