Ниже в таблице в качестве примера показаны

значения углов установки колес на автомобилях

Mitsubishi.  Некоторые значения даны в качестве

проверочных значений и регулировке не

подлежат. Порядок и последовательность

проверки и регулировки углов установки колес

подробно описаны для каждой конкретной модели

автомобиля в Workshop Manual.











Передняя подвеска

Задняя подвеска



Продольный
наклон оси
поворота

Поперечный
наклон оси
поворота

Схождение,
мм

Схождение,
мм

Модель

Угол поворота

Развал

Развал



Внутреннее
колесо

Внешнее
колесо















Lancer
GS41



1 ± 2

40°50' ± 1°30'

33°50'

−0°05' ±
30'*

2°40' ± 30'*

13°30' ± 1°30'

3 ± 2

−0°35' ±
0°30' *





















Outlander
GS45, XL



1 ± 2

38°40’ ± 1°30’

32°20’

0°20’ ±
0°30’*

2°35’ ± 0°30’ *



3 ± 2

-0°25’ ±
0°30’ *





















V8 36°49'

±

1°30'

32°06' 3°39' ± 1°00'*

Pajero BK

V9

0 - 5 (0°00' -
0°12' на
колесо)

36°01' ± 1°30'

32°18'

0°00' ±
0°30'*

3°31' ± 1°00'*

11°30'

3 ± 3 (0°06’ ±
0°06’ на
колесо)

0°00' ±
30'*

























0-7 (0°00' -

21°18'

Pajero
Sport

0°16' на
колесо)

20°

0°40’ ±
0°30’*

2°40' ± 1°00'*

14°50'

0

0





















L200



0-5 (0°00' -
0°12' на
колесо)

36°50' ± 2°00'

32°40'

0°00’ ±
0°30’*

3°48' ± 1°00'*

12°45'

 -

 -





















Colt



0 ± 2 (0°00' ±
0°06' на
колесо)

36°40’ ± 1°30’

32°50’

-0°15’ ±
0°30’*

2°30’ ± 0°30’*

13°00’ ± 0°30’

2.5 ± 3.5

-1°00’ ±
0°45’*





















Galant



0 ± 3

33°48' ± 2°00'

28°18'

0°00' ±
0° 30'*

3°00' ±0° 30'*

12°54' ± 1°30'

3 ± 3

-0°50’ ±
0°30'*





















Grandis



0 ± 3 (0°00’ ±
0°08’ на
колесо)

36°30’ ± 2°00’

30°50’

0°10’ ±
0°30’*

2°41’ ± 1°00’*

12°54’ ± 1°30’

3 ± 2 (0°08' ±
0°05' на
колесо)

-0°05’ ±
0°30'*





















* - Разница между правым и левым колесами должна быть не более 30'









 - допускается регулировка















84

Глава 8.   Тормозная система.







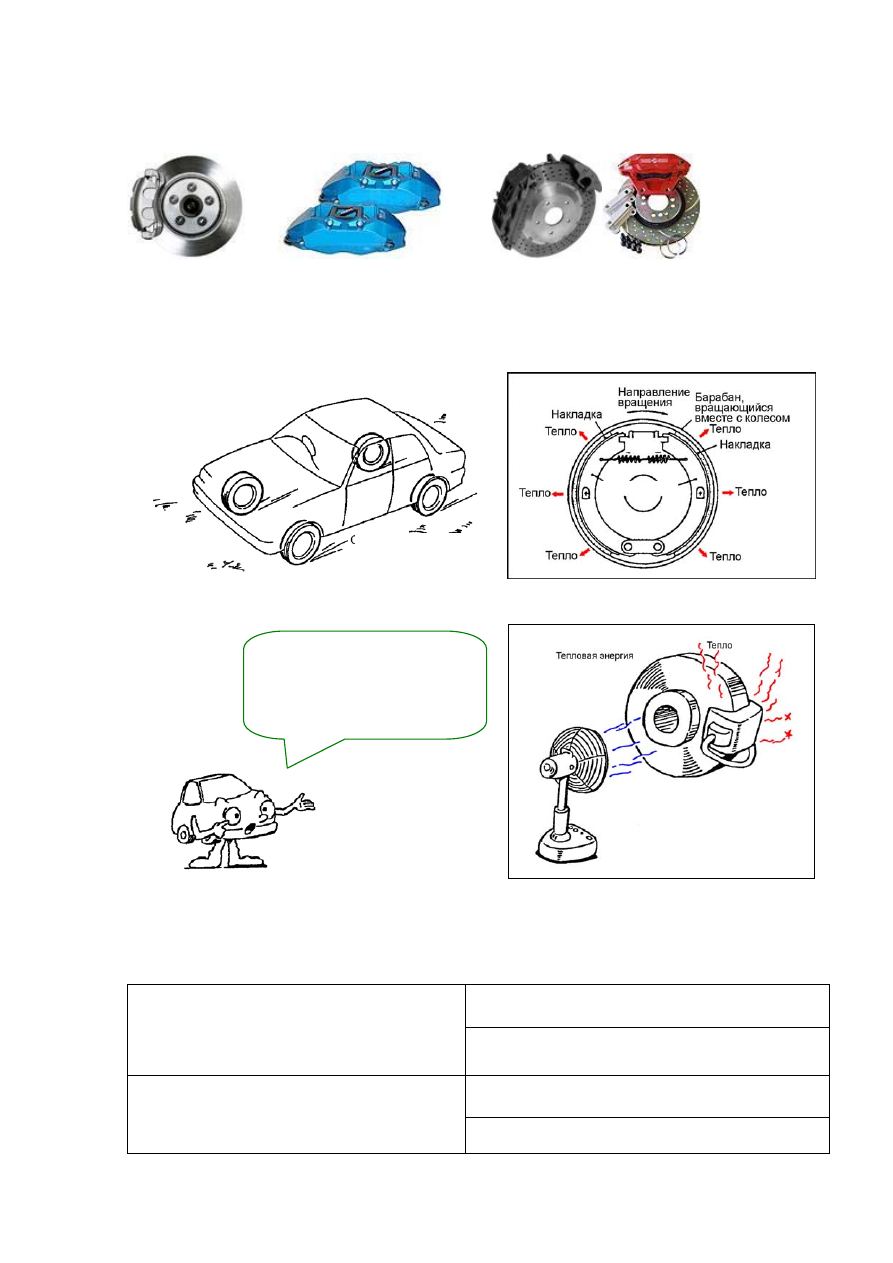

8.01. Назначение тормозной системы автомобиля.

1. Снижение скорости движения автомобиля вплоть до полной остановки.
2. Удержание автомобиля в неподвижном состоянии.




Рисунок 0.1



Рисунок 0.2





Кинетическая энергия

Торможение





Рисунок 0.3





8.02. Классификация тормозных систем.

*колесные

По месту установки тормозных
механизмов

центральные (на карданном валу)

стояночные

(с

ручным

рычагом

включения)

По типу механизма включения

рабочие (педальные)



Кинетическая энергия

переходит в теплоту



85

*барабанные с внутренними колодками

барабанные  с  внешними  колодками  и
ленточные

По конструктивной схеме
механизма

*дисковые

механические
*гидравлические
пневматические
вакуумные
*с тормозным усилителем

По типу привода

дросселируемые (грузовые автомобили)

В легковых автомобилях в
основном используются тормоза,
помеченные «звездочкой»





8.03. Требования к тормозным системам.


Испытание тормозного оборудования (в соответствии с типом транспортного
средства) проводится согласно одной из следующих групп законодательных
предписаний, выбираемых заводом-изготовителем:


- StVZO,

параграф 41 (Национальные нормы Германии);

-  Директивой EC 71/320/EEC (Совет Европейского Сообщества);
-  Правила №13 и 78 ЕЭК ООН (Европейская Комиссия ООН).



Рабочая тормозная система.
Должна обеспечивать снижение скорости и остановку автомобиля при обычном
режиме эксплуатации. Требования при испытаниях для автомобилей категории
М1:

-  двигатель отсоединен
-  начальная скорость испытания - 80 км/ч
-  тормозной путь < 50,7 м
-  усилие на органе управления < 500 H (50 кг)
-  среднее установившееся замедление > 5,8 м/с.


Запасная тормозная система.
Должна обеспечивать снижение скорости и остановку автомобиля при
неисправной рабочей тормозной системе. Требования при испытаниях для
автомобилей категории М1:

-  двигатель отсоединен
-  начальная скорость испытания - 80 км/ч
-  тормозной путь < 93,3 м



86

-  усилие на органе управления:

o

  ручное < 400 H (40 кг)

o

  педальное < 500 H (50 кг)

-  среднее установившееся замедление > 2,9 м/с.


Стояночная тормозная система.
Должна позволять удерживать автомобиль в неподвижном состоянии на
наклонной поверхности и при отсутствии водителя. Требования при испытаниях
для автомобилей категории М1:

-  испытание проводится с нагрузкой
-  угол наклона поверхности > не менее 18%
-    усилие на органе управления:

o

  ручное < 400 H (40 кг)

o

  педальное < 500 H (50 кг)



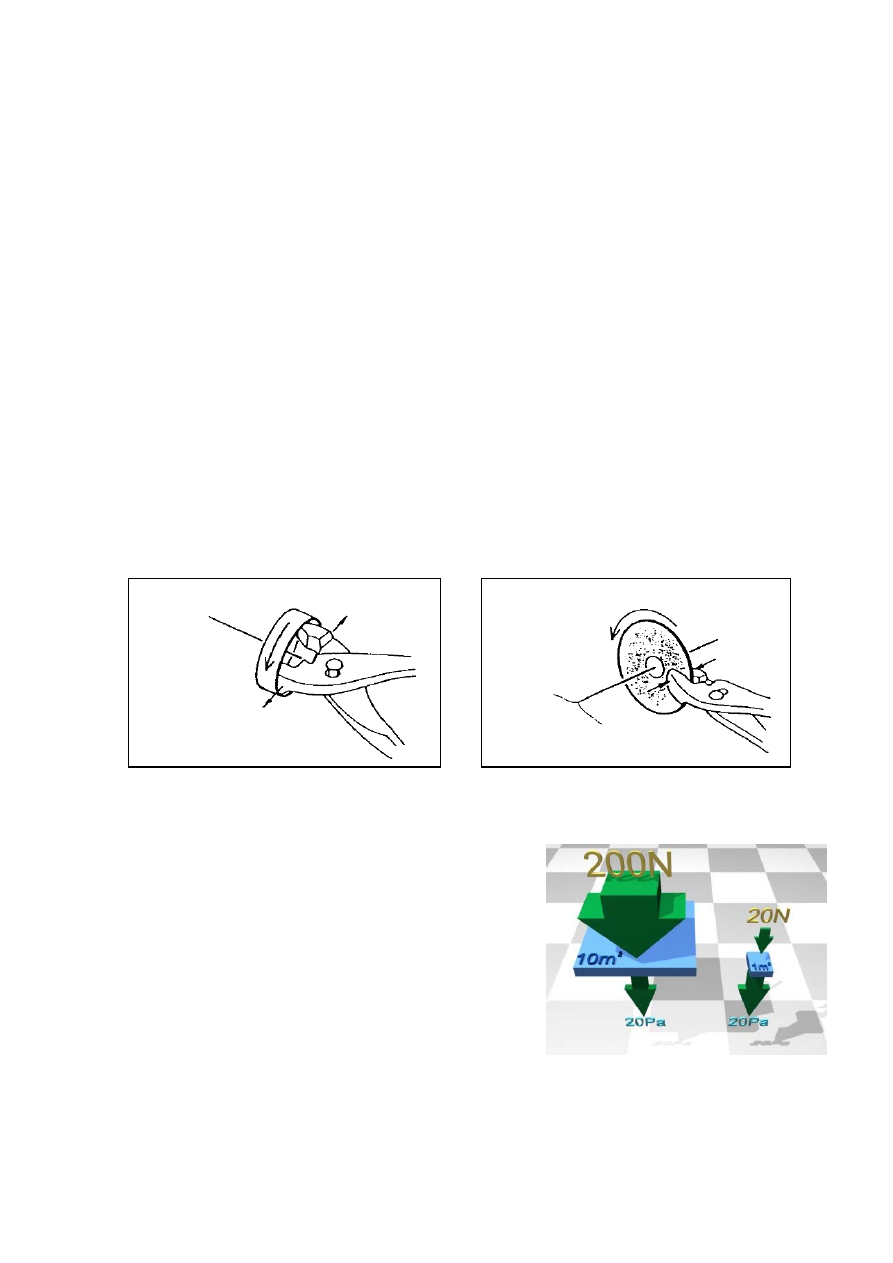

8.04. Типы тормозных механизмов.


Существует  несколько  типов  тормозных  механизмов.  На  автомобильном
транспорте, в настоящее время, в основном применяются тормозные механизмы
барабанного и дискового типов. Принцип работы механизмов обоих типов показан
на рисунке.





Рисунок 0.4

Принцип действия барабанного
тормоза

Принцип действия дискового
тормоза

8.05. Принцип действия тормозной системы.

Давление  определяется  как  Сила/Площадь.
Чем  больше  площадь  поверхности,  тем
большую  силу  необходимо  приложить  для
создания  одного  и  того  же  давления.  См.
рис.15.5

Работа

гидравлической

тормозной

системы основана на действии закона Паскаля,
который  гласит: «В  замкнутой  системе
давление жидкости передается во все стороны
равномерно».

Пусть  жидкость  замкнута  в  пространстве

двух  сообщающихся  цилиндров,  как  показано
на рис. 15.6. Пусть, например, к поршню А площадью 2 см2 приложена сила 100Н,
что  эквивалентно  давлению 500кПа.  Это  давление (500 кПа)  через
соединительный  трубопровод  передается  на  поршень  В  площадью 14 см2.

Рисунок 0.5
