6.04. Основные элементы подвески.

Основные элементы подвески
можно классифицировать по
следующим группам:

1.  Направляющие элементы:

•  двойной рычаг

•  стойка MacPherson

•  продольный рычаг

•  торсионная балка

•  многозвенный элемент

•  листовая рессора


2.  Стабилизирующие элементы:

•  стабилизатор

поперечной
устойчивости

3.  Упругие элементы:

•  шина



•  листовая рессора

•  спиральная пружина

•  торсион

•  пневмоамортизатор

•  гидропневматический упругий

элемент

•  резиновый упругий элемент


4.  Гасящие устройства:

•  резиновые элементы

•  амортизатор

•  адаптивный амортизатор

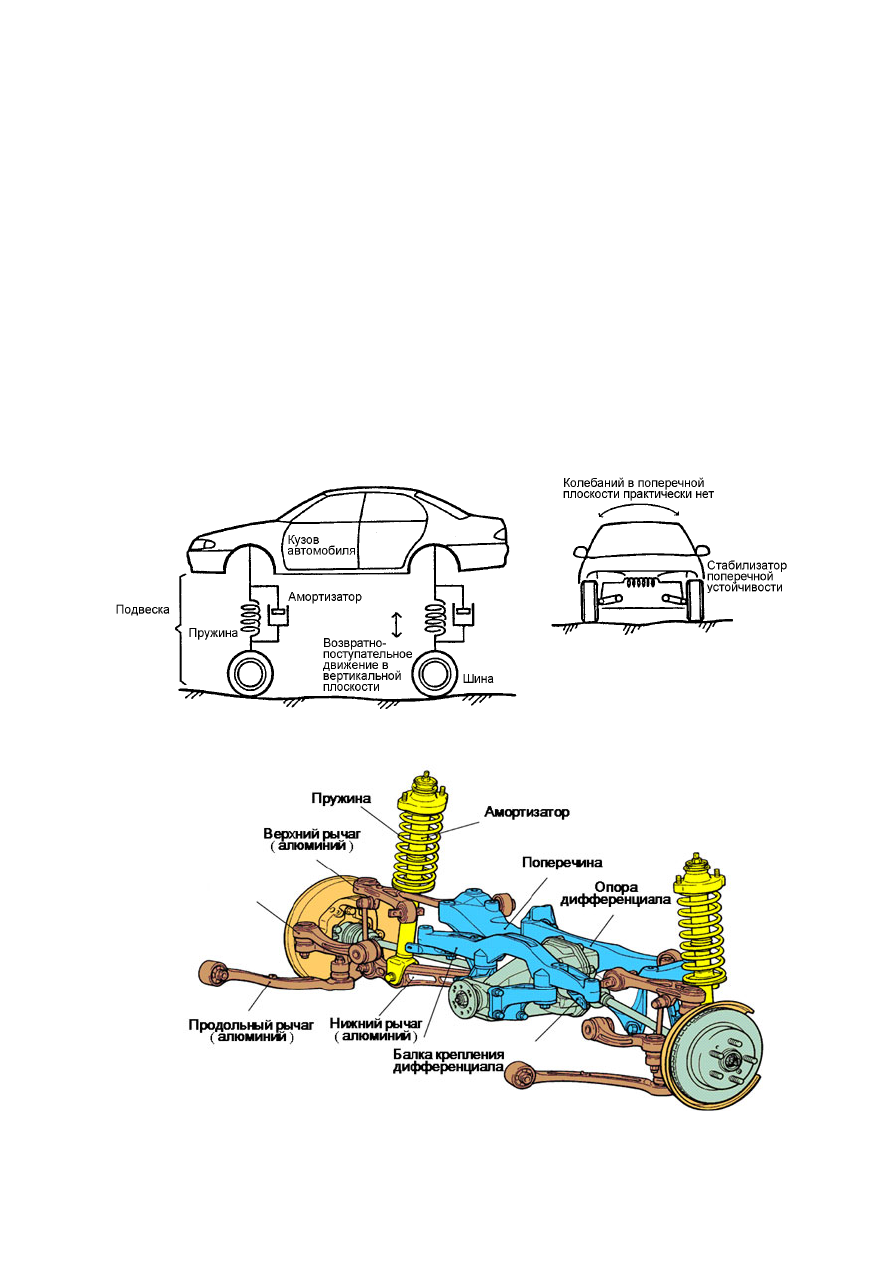

Рисунок 6.5



Рисунок 6.6



64

6.05. Типы подвесок.

Передняя подвеска зависимая:


На автомобилях Митсубиши не применяется.


Передняя подвеска независимая:
1. Подвеска типа «Мак-Ферсон».




Верхняя  часть  амортизаторной  стойки  закреплена  на

опоре  кузова  автомобиля,  а  нижняя  ее  часть  связана  с
поворотным

кулаком.

В

опоре

подвески

имеется

демпфирующий  подшипник.  При  повороте  рулевого  колеса
стойка  подвески  поворачивается  поворотным  кулаком.  В
стойку  встроен  гидравлический  амортизатор.  Данная
подвеска

обладает

следующими

преимуществами,

обеспечивающими  ее  широкое  распространение  на
переднеприводных и заднеприводных автомобилях:
(1)  Простота  конструкции,  малое  число  звеньев,  малая
масса, простота обслуживания.
(2)   Подвеска занимает мало места в моторном отсеке.
(3)  Малая  неподрессоренная  масса  и,  следовательно,
лучшее  сцепление  колес  с  поверхностью  дороги,
повышение  ездовых  характеристик  и  комфортабельности
автомобиля.




Спиральная
пружина

Тяга
стабилизатора

Стабилизатор

Стойка в
сборе

Нижний рычаг

Подрамник



Рисунок 6.7







Более простая
конструкция






65

2.Подвеска с двумя вильчатыми рычагами «Double wishbone».



Главные  элементы  подвески  данного  типа –

два

верхних  и  два  нижних  вильчатых  рычага,  которые
воспринимают  силы  тяги,  торможения,  а  также
боковые  и  прочие  силы,  действующие  на  колеса.
Поэтому

пружины

воспринимают

только

вертикальные  нагрузки.  Эта  сложная  конструкция
допускает  лишь  незначительные  изменения  угла
развала  колес,  а  малая  неподрессоренная  масса
обеспечивает  хорошие  ездовые  характеристики
автомобиля.  Кроме  того,  сжатие  и  отбой  подвески
сопровождаются малым трением. Данная подвеска –
оптимальный  компромисс  между  стабильностью  рулевого  управления,  ездовыми
характеристиками и комфортабельностью автомобиля.





Спиральная
пружина



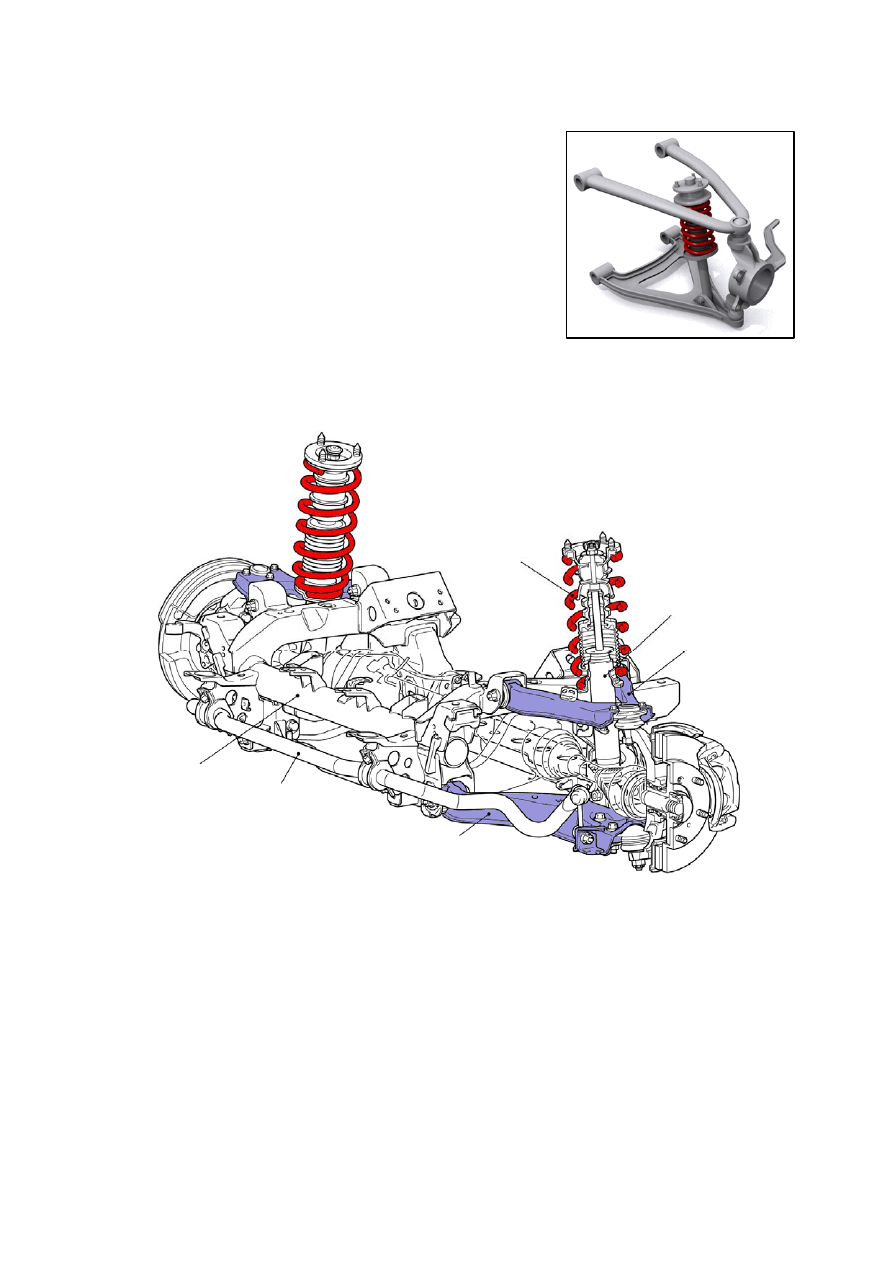

Рисунок 6.8














Передняя
рама

Стабилизатор

Нижний
рычаг

Амортизатор

Верхний
рычаг



66

3. Многозвенная подвеска.


В

многозвенной

подвеске

используется

несколько  звеньев  (рычагов),  поддерживающих,
соответственно,

правое

и

левое

колесо.

Конструктивно  данная  подвеска  является  развитием
подвески  типа «Double wishbone». Правильным
подбором  количества,  расположения  и  длин  звеньев
можно  оптимизировать  ездовые  характеристики,
комфортабельность

и

курсовую

устойчивость

автомобиля. Конструкция подвески видоизменяется в
зависимости от различных параметров автомобиля и

его и

компоновочной схемы.





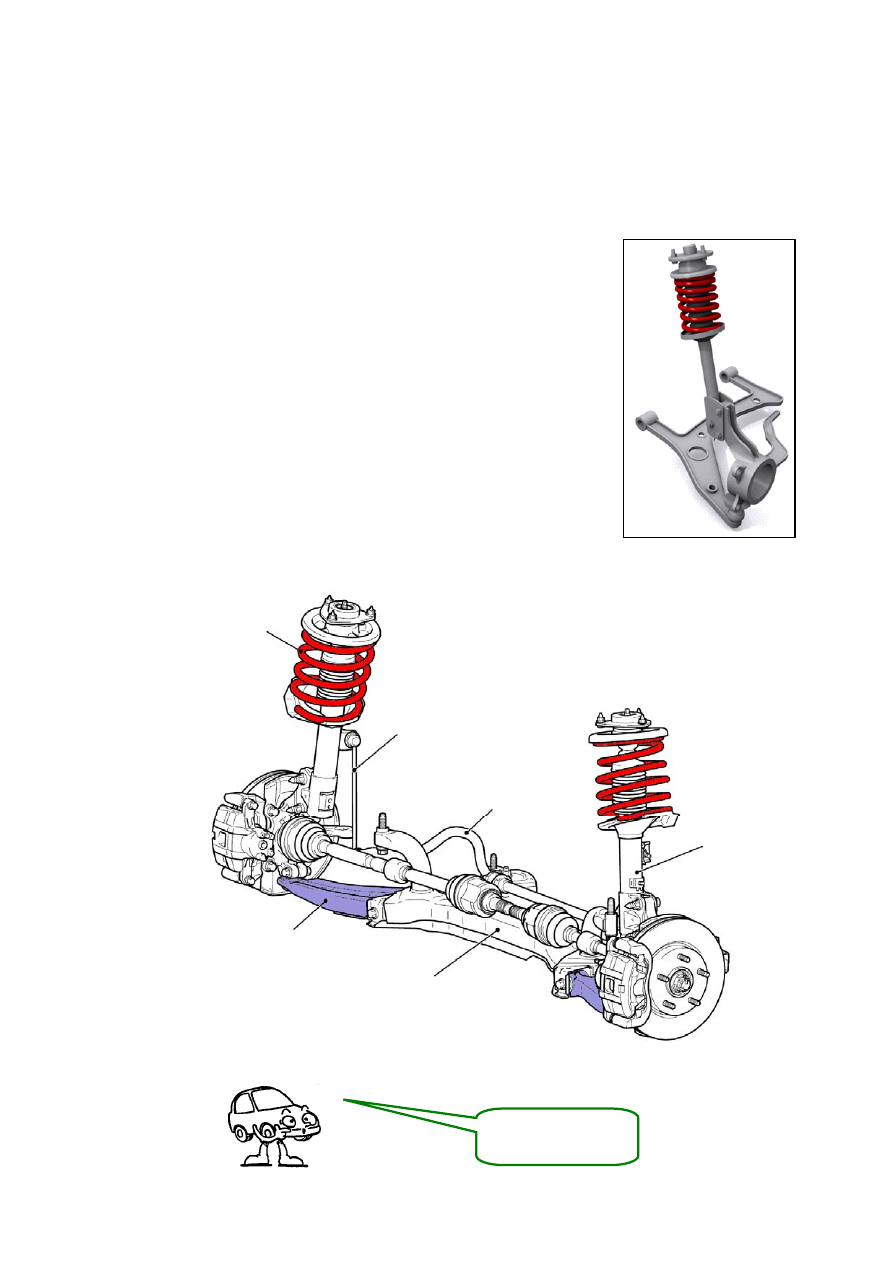

Рисунок 6.9





Прекрасные управляемость
и плавность хода
