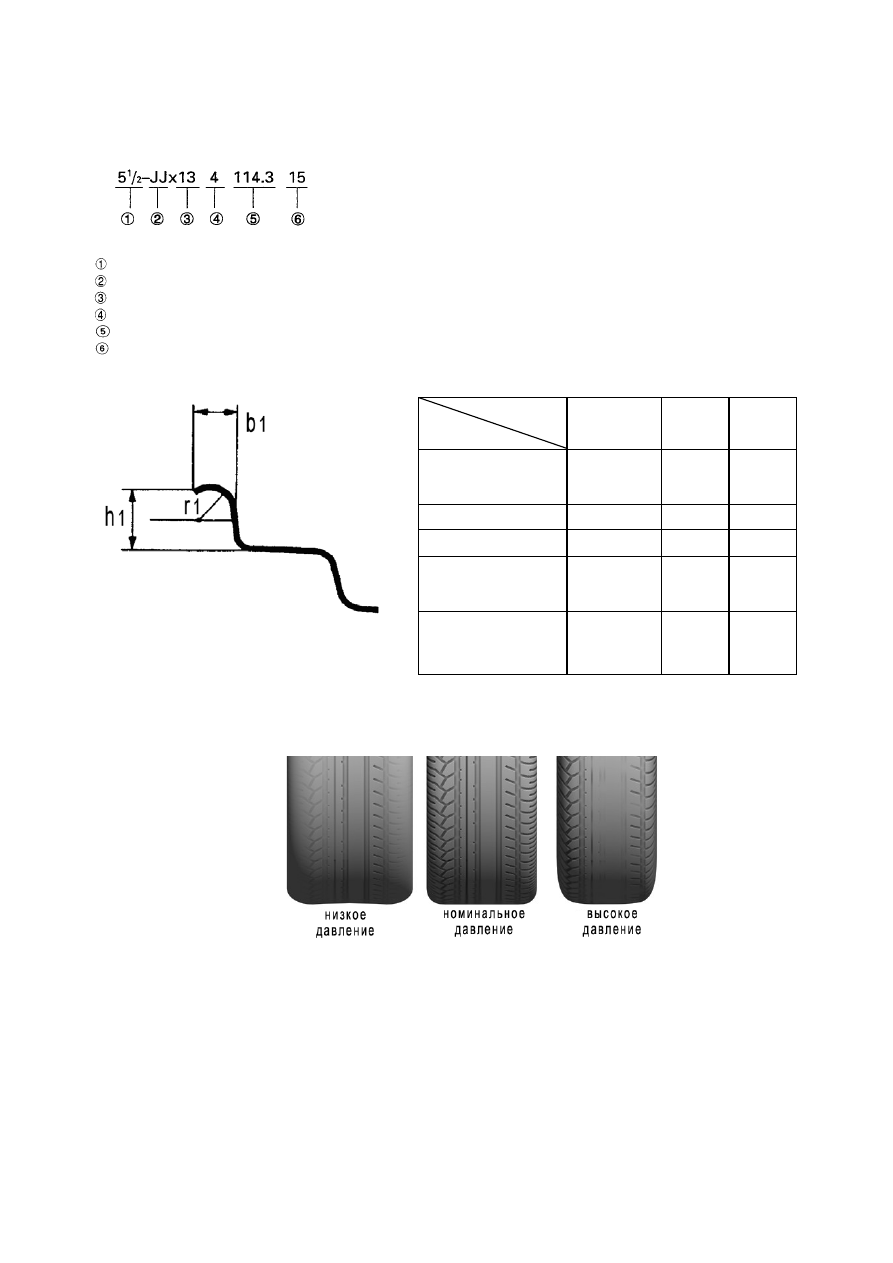

Маркировка колес.
Колеса маркируются по стандарту JIS. Например, маркировка “5-1/2-JJ x 13 4 114.3 15”
расшифровывается следующим образом:





5-1/2 – посадочная ширина обода в дюймах,

  JJ – индекс размеров фланца в соответствии со стандартом JIS (см. таблицу),
  13 – посадочный диаметр обода в дюймах,
  4   – количество отверстий под болты,

   114.3 – диаметр окружности центров крепежных отверстий (PCD),

   15

–

вылет в мм.



Форма фланца

Стандартные размеры фланца

(мм)



      Размер


Обозначение

h

1



b

1



r

1





J

    1,0

17,5±
         1,5

13,0 9,5



J J

18,0±0,7

13,0

9,0



JK 18,0±1,2

13,0

9,0



K

   1,0

19,5±

   1,5

13,0 11,0



L

   1,5

21,5±

    0,5

13,5 12,0

Рисунок 5.21






6.9. Причины преждевременного износа колес и шин.





















52

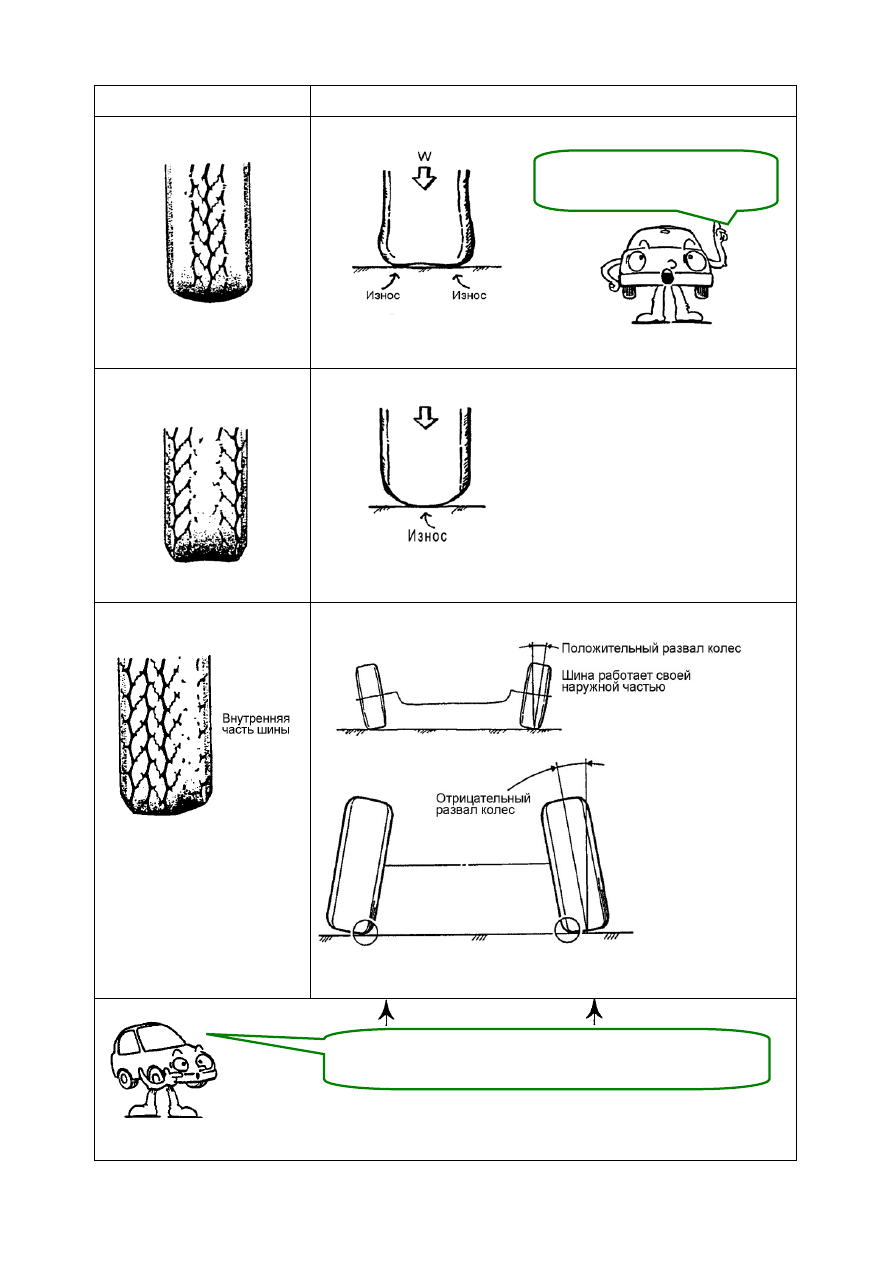

Зоны износа шин

Вероятные причины износа

•  Недостаточное давление в шине

(1)  Плечевые зоны






               Рисунок 5.22

                Рисунок 5.23

(2)  Середина

протектора



               Рисунок 5.24

•  Чрезмерное давление в шине





              Рисунок 5.25





(3)  Внутренняя зона



Рисунок 5.26



•  Отрицательный развал колес




               Рисунок 5.27




Обратите внимание на
характер деформации

Обратите внимание
на характер
деформации




Отрицательный угол развала колес – причина
износа внутренней зоны протектора



53



Зоны износа шин

Вероятные причины износа

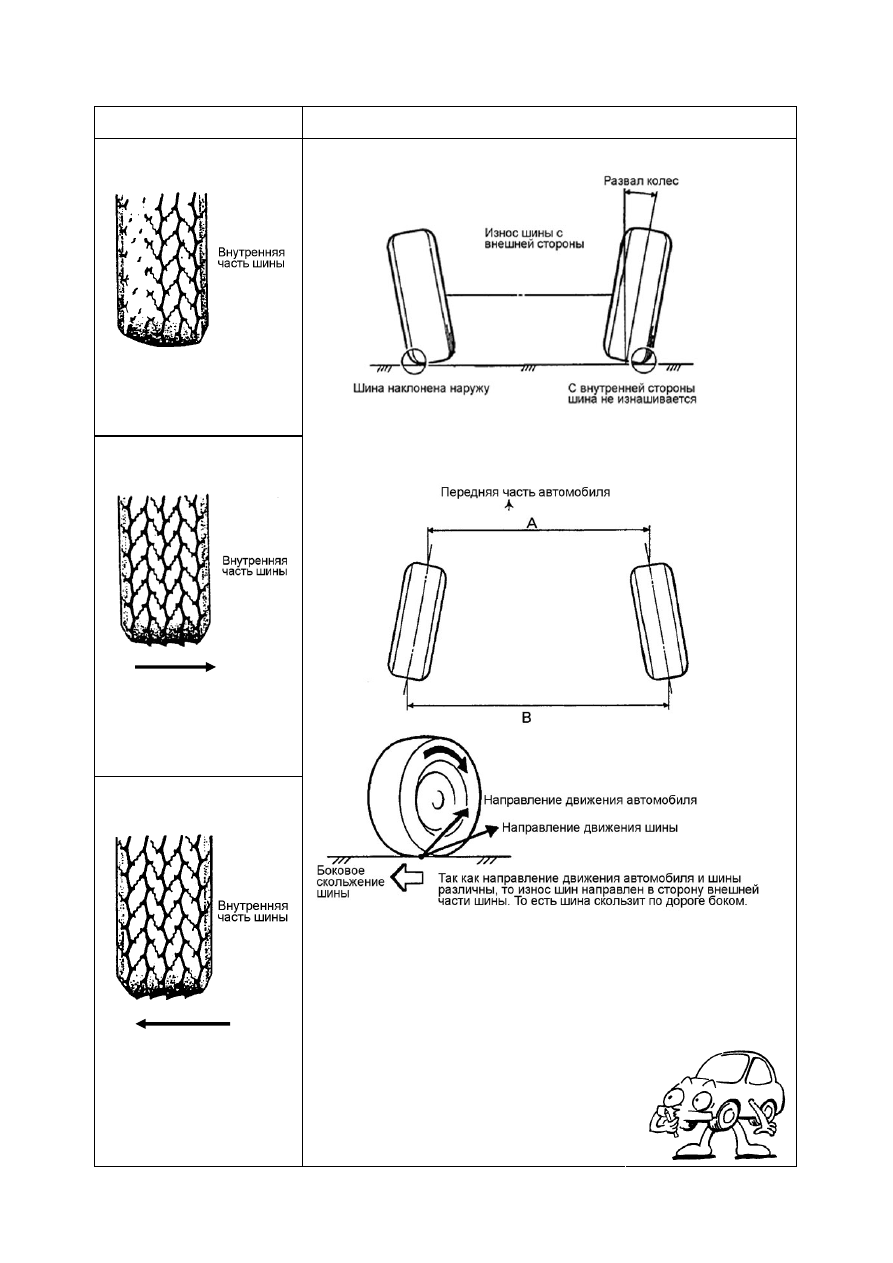

(4)  Внешняя зона





Рисунок 5.28



•  Положительный развал колес





(5)  Положительное

схождение колес





           Рисунок 5.29


•

Избыточный положительный угол схождение
колес: (B – A)> установленной величины







•  Избыточный отрицательный угол схождение

колес: (B – A)< установленной величины. Эффект
обратный эффекту, возникающему при
чрезмерном положительном схождении.

(6)



Отрицательное
схождение колес

Направление   боковой
силы, действующей на
шину









            Рисунок 5.30






Направление   боковой
силы, действующей на
шину





54



Зоны износа шин



Вероятные причины износа



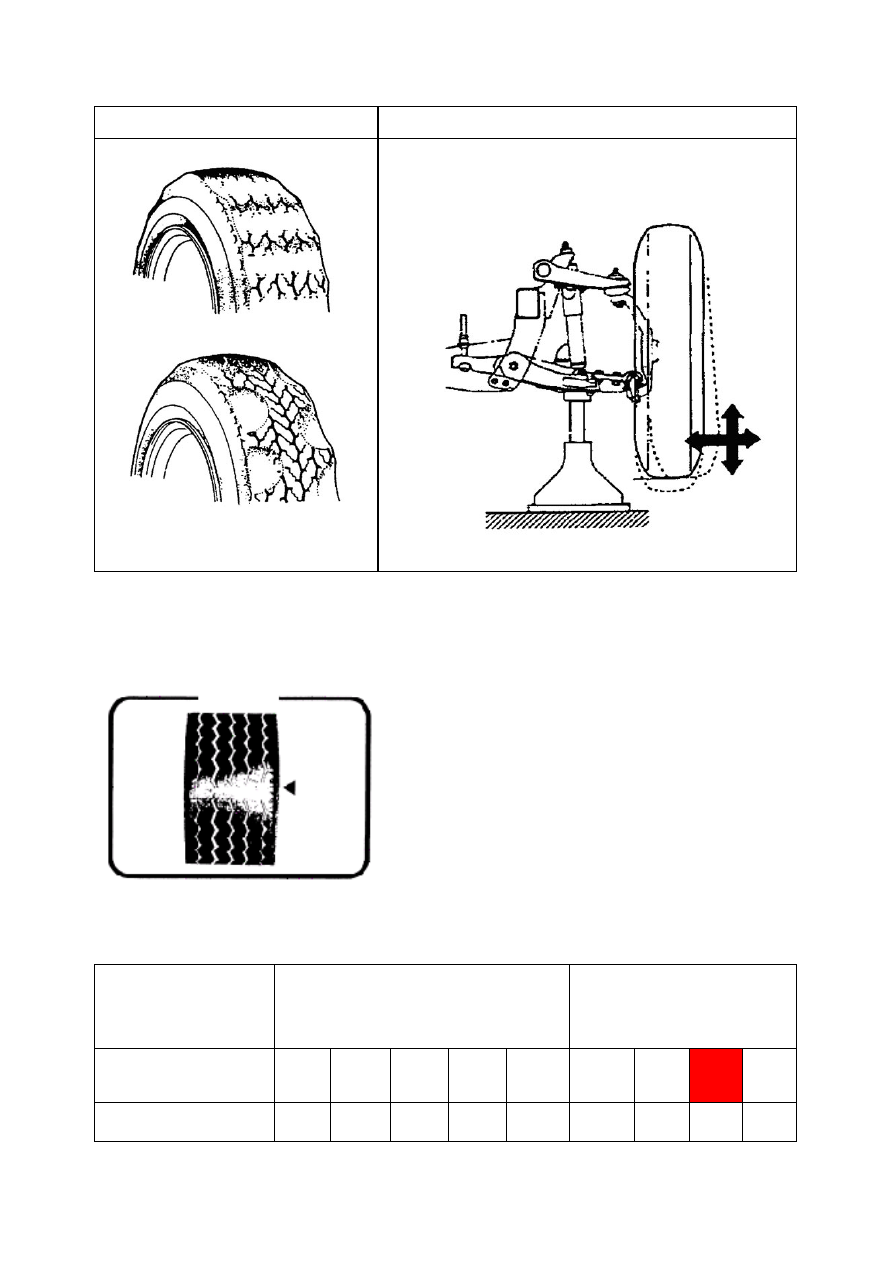

(7)  Неравномерный износ

•  Колесо несбалансированно или неправильно

установлено

•  Неисправность подшипника и подвески





Рисунок 5.31



Рисунок 5.32






6.10. Безопасность вождения автомобиля.


Износ шины





Минимальная  допустимая  высота  рисунка
протектора  для  современных  автомобилей
составляет 1,6 мм.

При  этом  становятся  видны  индикаторы
износа.

Шину с таким износом протектора следует
заменить.








Автомобиль

ЛА малого класса с передними

ведущими колесами

ЛА среднего класса с

задними ведущими

колесами(оборудован

ABS)

4

3

2

1

8

3

Глубина рисунка

протектора, мм

8

1,6

1

Тормозной путь, м

76

99

110

129

166

59

63

80

97
