Mitsubishi: техническое обслуживание автомобилей - часть 574







Электрооборудование шасси

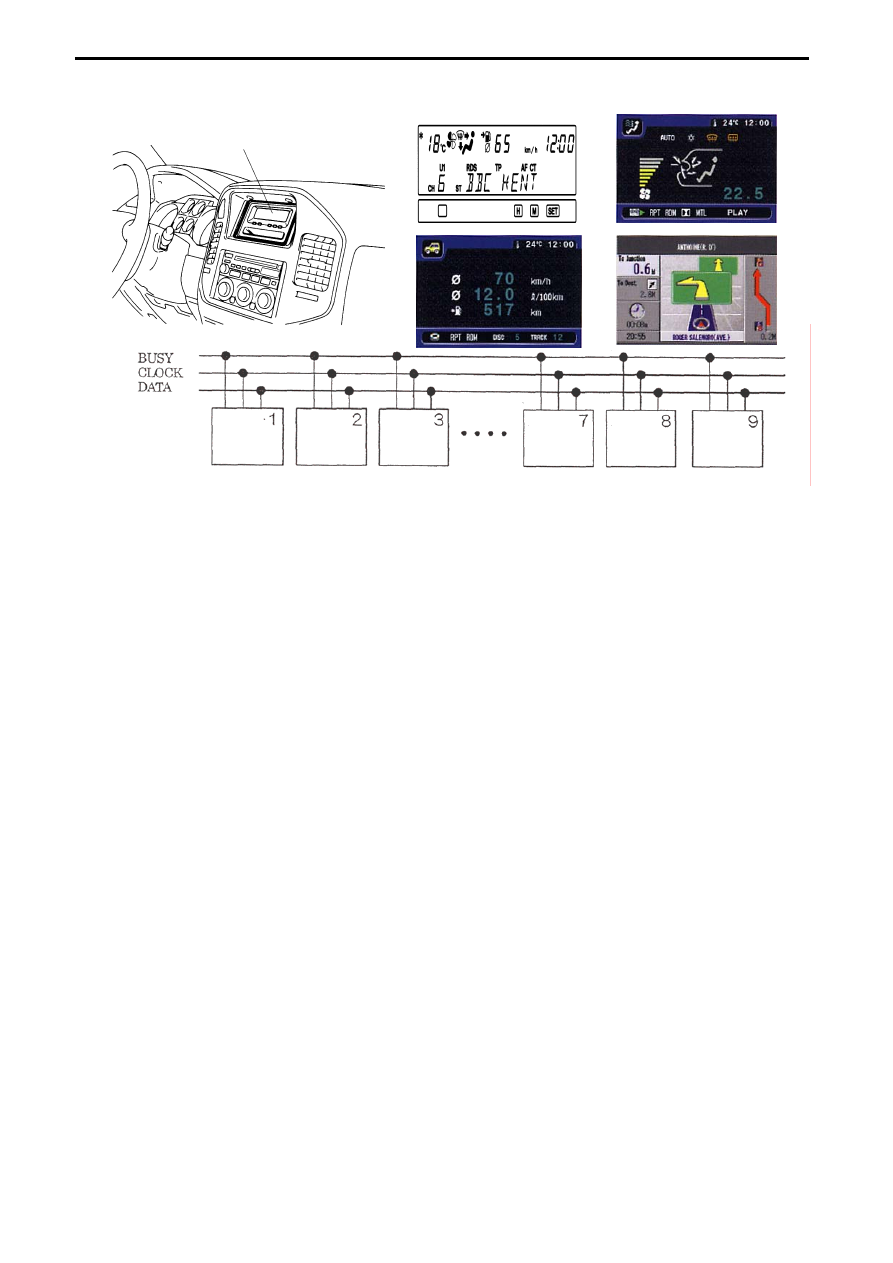

M-BUS - связь между аудиосистемой, блоком кондиционера, RV-метром.






















M-BUS

Рис. 3-65

CAN-В (ISO 11898-3) – это шина CAN со скоростью до 128 Кбит/с, применяется для
связи между блоком ETACS, приборной панелью, аудиосистемой, кондиционером,
системой SRS и системой беспроводного открывания дверей.


c) Шины с высоким быстродействием



CAN-С (ISO 11898-2) – это шина CAN со скоростью до 1 Мбит/с (Mitsubishi
использует до 500 Кбит/с), применяется для связи систем двигателя, трансмиссии и
тормозной системы.
























3 – 42



Электрооборудование шасси



(3)  Шина данных CAN (Controller Area Network)


(a)  Общие сведения


Практически все основные системы автомобиля имеют свои блоки управления ECU

(компьютеры). Между ними должен происходить обмен данными с большой скоростью. Одним
из решений такой проблемы является разработанная специально для автомобилей шина
данных CAN
.

(b) Дифференциальная 2-х проводная передача




Как уже говорилось, что мультиплексная передача данных

позволяет передавать множество различных сигналов по
одному проводу.

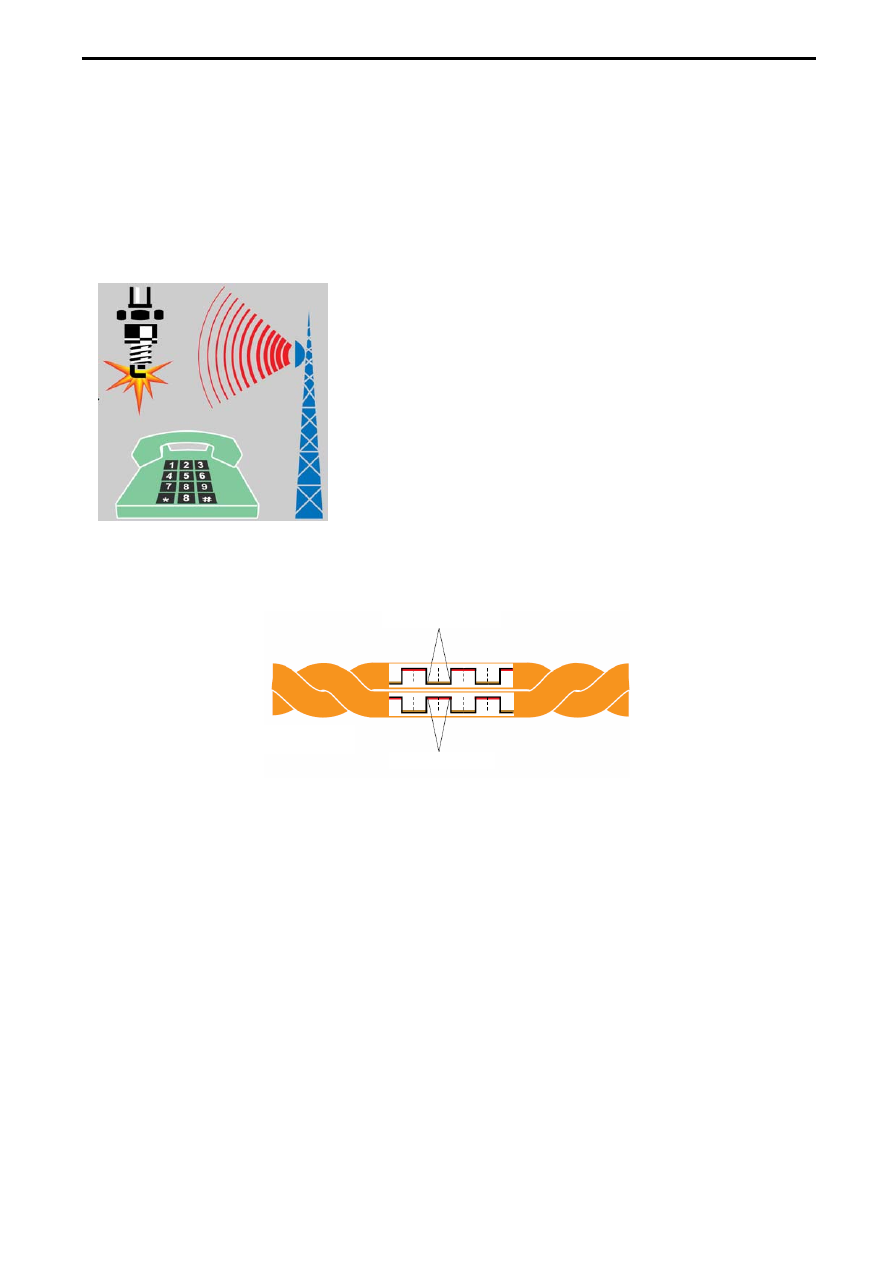

Наличие источников высокочастотных помех в автомобиле

(рис. 3.66) приводит к тому, что    на полезный сигнал
накладываются помехи, которые могут помешать обмену
данными между блоками управления.





Рис. 3-66




Одним из методов борьбы с помехами – это использование дифференциальной проводки

(рис.3.67).





CAN H

CAN L










Рис. 3-67



Провода скручиваются между собой (отсюда название – витая пара) и сигналы по ним

передаются в противофазе (зеркальное отображение одного относительно другого). Провода
находятся рядом друг с другом и помехи наводимые на них оказываются одинаковыми. На
приёмной стороне сравнивается разница напряжений на проводах. В результате чего помехи
вычитаются и компенсируют друг друга, а полезные сигналы суммируются.

  Провода шины CAN обозначаются CAN-High и CAN-Low.












3 – 43





Электрооборудование шасси




Соединение блоков управления с шиной CAN осуществляется витой парой. При этом все

блоки подключаются параллельно, и обмен данными между ними напоминает конференцсвязь.
Они постоянно находятся на линии в режиме приёма и выдают свои данные на линию при
запросе другого блока.

Блок

управления 1

Блок

управления 2

Блок

управления 3

Блок

управления 4

Шина CAN

















Рис. 3-68


Выше говорилось, что существуют различные варианты шины CAN (CAN-B и CAN-C),

которые отличаются скоростью передачи. Кроме скорости они отличаются и уровнями
напряжений на проводах.


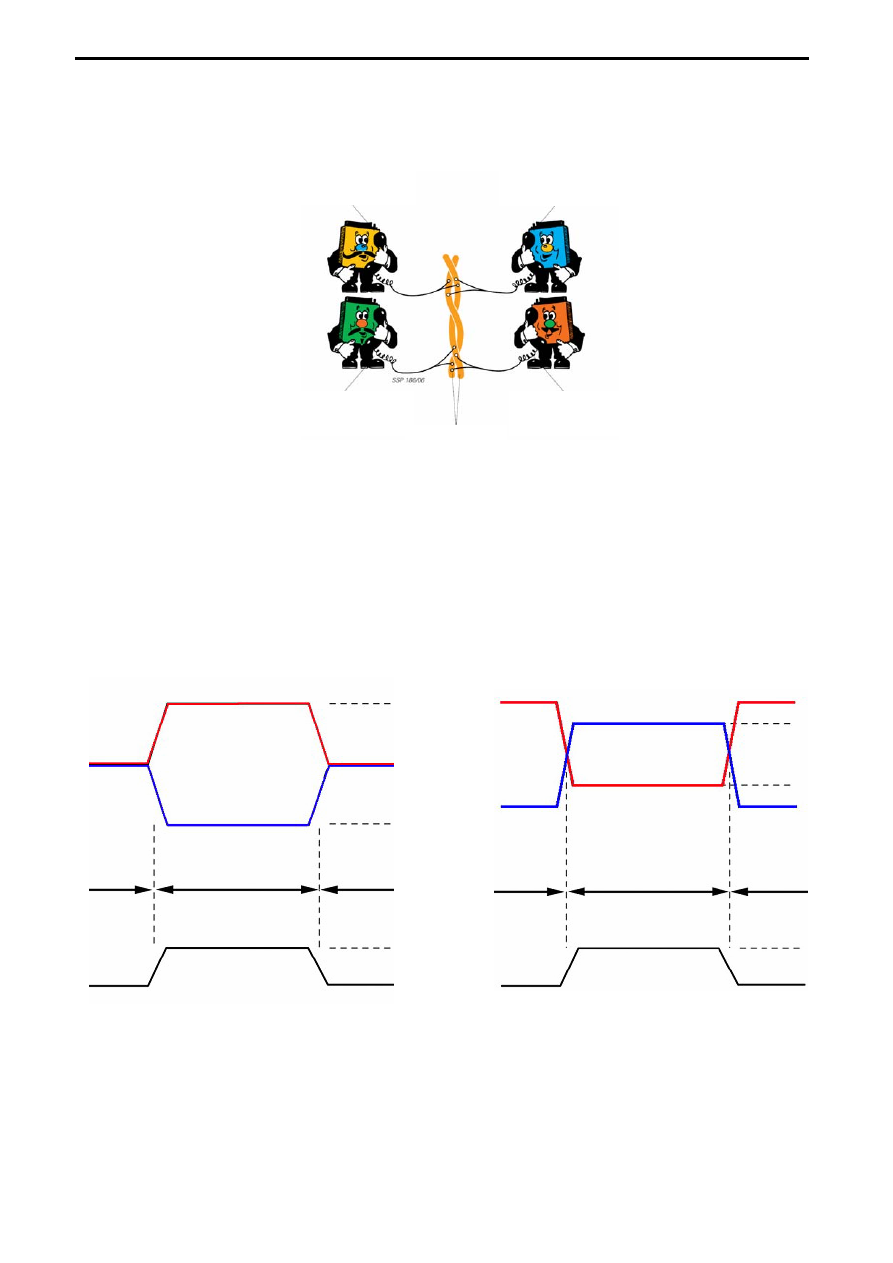

На рисунке 3. приведена разница в сигналах между вариантами шины CAN.
Каждому логическому состоянию соответствует определенный уровень напряжения на шине.























5 В

4 В

1 В

0 В

3,5 В

2,5 В

1,5 В

0

0

1

1

CAN C

CAN B



CAN H

CAN L

CAN L

CAN H

Доминантный

Доминантный

Рецессивный

Рецессивный

Рецессивный

Рецессивный

Рис. 3-69



Сигнал, передаваемый по шине CAN, может иметь только два логических состояния - «0»

(доминантный)    или - «1» (рецессивный).








3 – 44



Электрооборудование шасси



  (c)

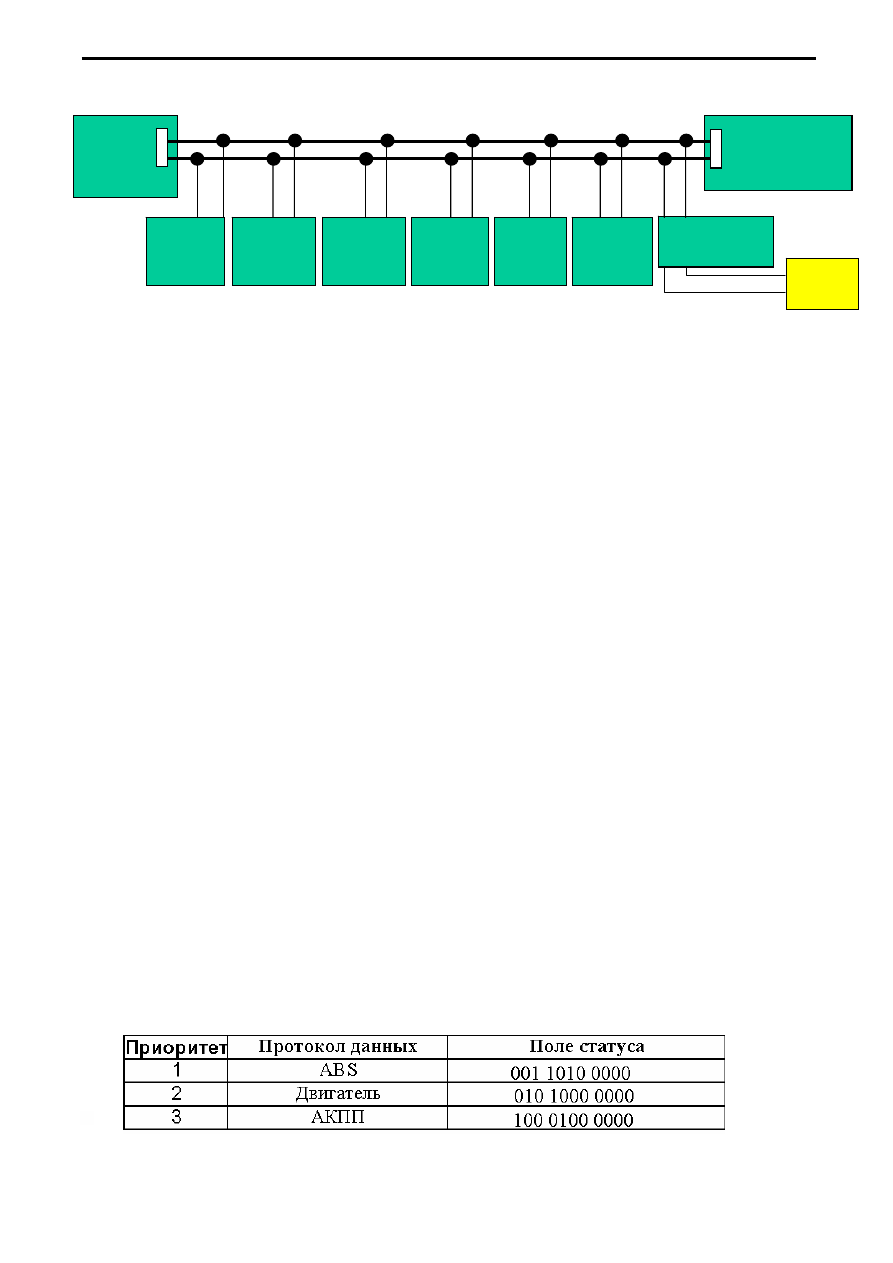

Структура (New Colt)












Система

управления

двигателем

 EMS *



Компьютер

ABS или ASC

(ESP)

Диагностический

разъем





  Шина CAN в автомобиле состоит из 2-х свитых проводов (для уменьшения шумов и

помех), к которым подключены блоки управления различными системами. Эти два провода
соединены на своих концах резисторами по 120 Ом каждый, для предотвращения отражений
от концов проводов и искажения передаваемых по шине сигналов. Провода являются
двунаправленными и служат для передачи данных. Они обозначаются CAN-High и CAN-Low. В
каждом блоке управления, подключенном к шине, должен быть установлен контроллер и
приемопередатчик шины CAN, которые обеспечивают обмен данными между всеми
устройствами.

(d)  Работа


При использовании шины передаваемые данные не адресуются к конкретному устройству, а

доступны всем участникам сетевого обмена одновременно. Каждый блок, подключенный к
шине, периодически посылает определенную информацию (протоколы данных), которая
может занимать по времени от 10 до 1000 мс (зависит от передаваемых данных).

Если несколько блоков управления одновременно передают свои данные, то необходимо

установить определенную очередность передачи.

 (e)  Очередность передачи информации


Если несколько блоков управления готовы одновременно передавать свои протоколы

данных,  необходимо    установить    определенную      очередность передачи. Сначала
передается протокол с наивысшим приоритетом. Так протокол данных, подготовленный
блоком управления ABS, по соображениям безопасности важнее, чем протокол,
подготовленный блоком управления АКПП для обеспечения наибольшей комфортабельности.

Каждый бит имеет свое значение, которому соответствует определенная значимость. Он

может быть высокозначимым или низкозначимым. «0» уровню соответствует высокая
значимость, а «1» низкая.

Распознавание приоритетов происходит следующим образом:
В поле статуса введен код приоритета, состоящий из 11 бит. Ниже приведены коды

приоритета для трех протоколов.



Таблица 1.1







Компьютер

ETACS

Компьютер

    приборной

панели



Дисплей

Датчик угла

поворота

рулевого

колеса

Датчик

вращения

и бокового

ускорения

Компьютер

EPS

Рис. 3-70

Прибор

MUT



3 – 45
