Электрооборудование двигателя

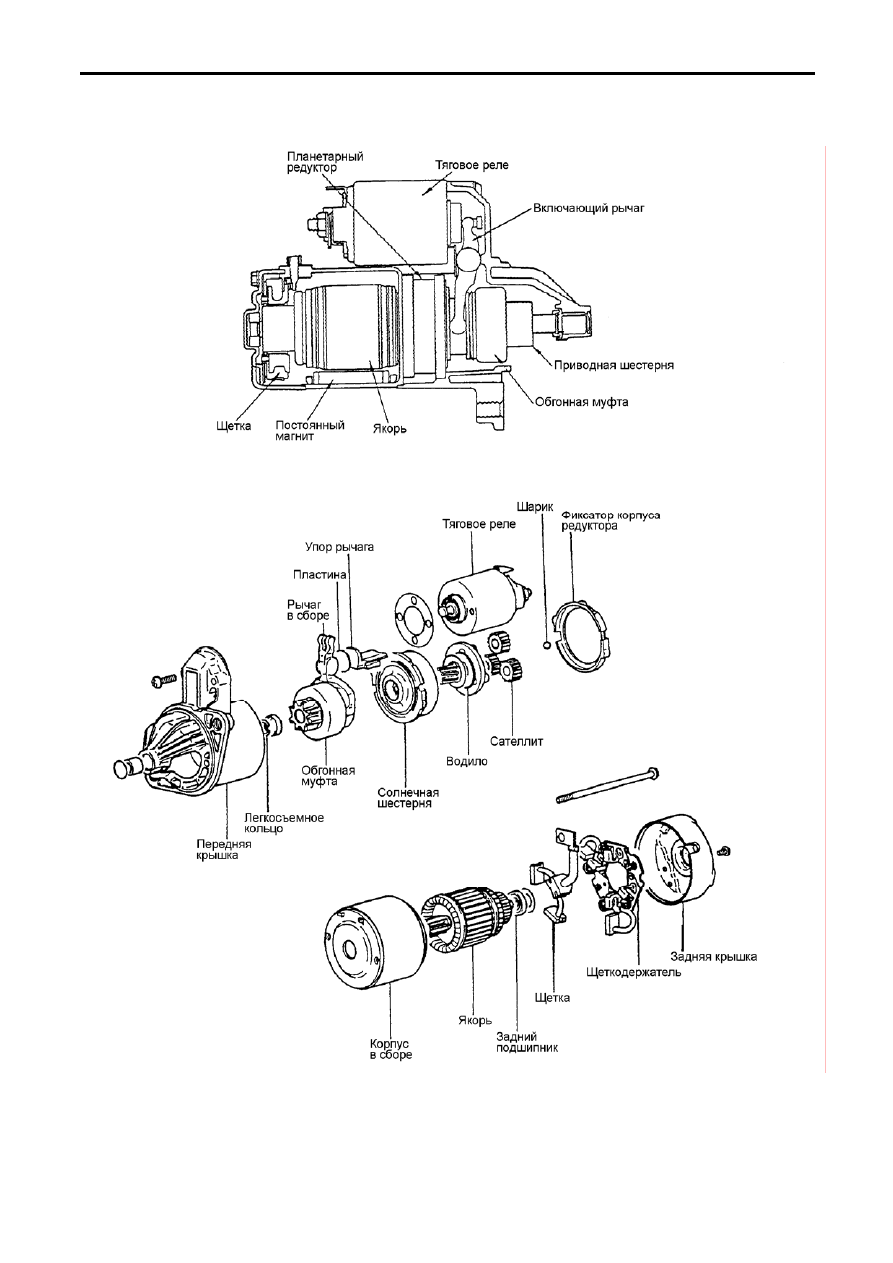

Стартер с планетарным редуктором

















































Рис. 2-47





2 – 30

Электрооборудование двигателя

(4)  Проверка (WM раздел 16 «Электрооборудование двигателя»)



ПРИМЕЧАНИЕ:
Следующие процедуры проверки относятся к
Lancer 2004 MY. Между моделями автомобилей
могут существовать отличия. При проверке
необходимо использовать Workshop Manual на
конкретный автомобиль.

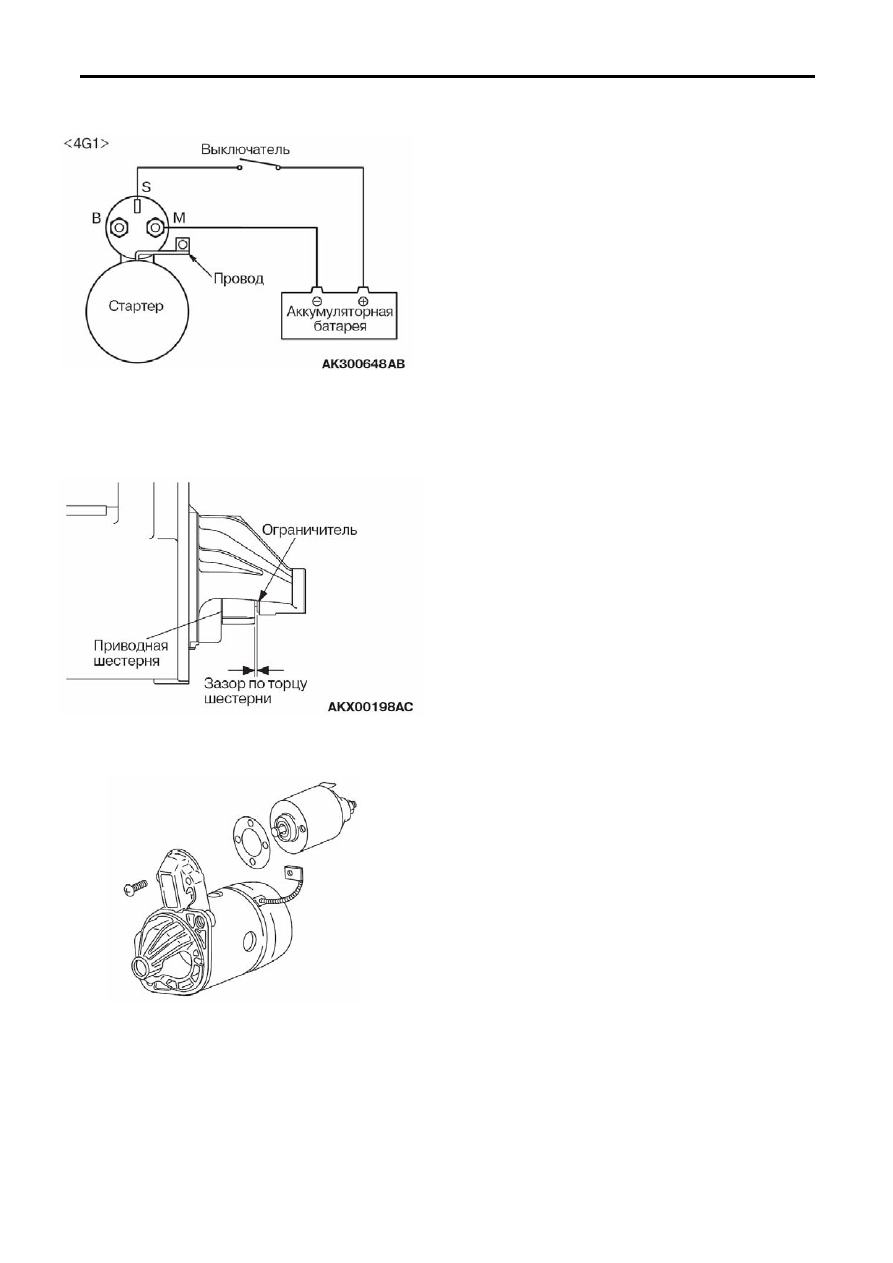

РЕГУЛИРОВКА ЗАЗОРА ПРИВОДНОЙ
ШЕСТЕРНИ
1.  Отсоедините провод обмотки статора от

вывода М тягового реле.

2.  Подсоедините аккумуляторную батарею

между выводами S и М тягового реле
стартера.

Рис. 2-47

3.  Замкните выключатель при этом шестерня

привода выдвинется до упора.



Внимание

Рис. 2-48

Рис. 2-49



Данную проверку необходимо
производить быстро, не более 10 секунд,
для предотвращения перегрева
втягивающей обмотки тягового реле.



 4. При помощи щупа измерьте осевой зазор

между шестерней привода и
ограничительным кольцом.





Номинальное значение: 0.5 – 2.0 мм





5.  Если осевой зазор отличается от

приведенных значений, то отрегулируйте
его путем установки (снятия)
регулировочных прокладок между тяговым
реле и передней крышкой. При увеличении
числа прокладок зазор уменьшается.

















2 – 31



Электрооборудование двигателя

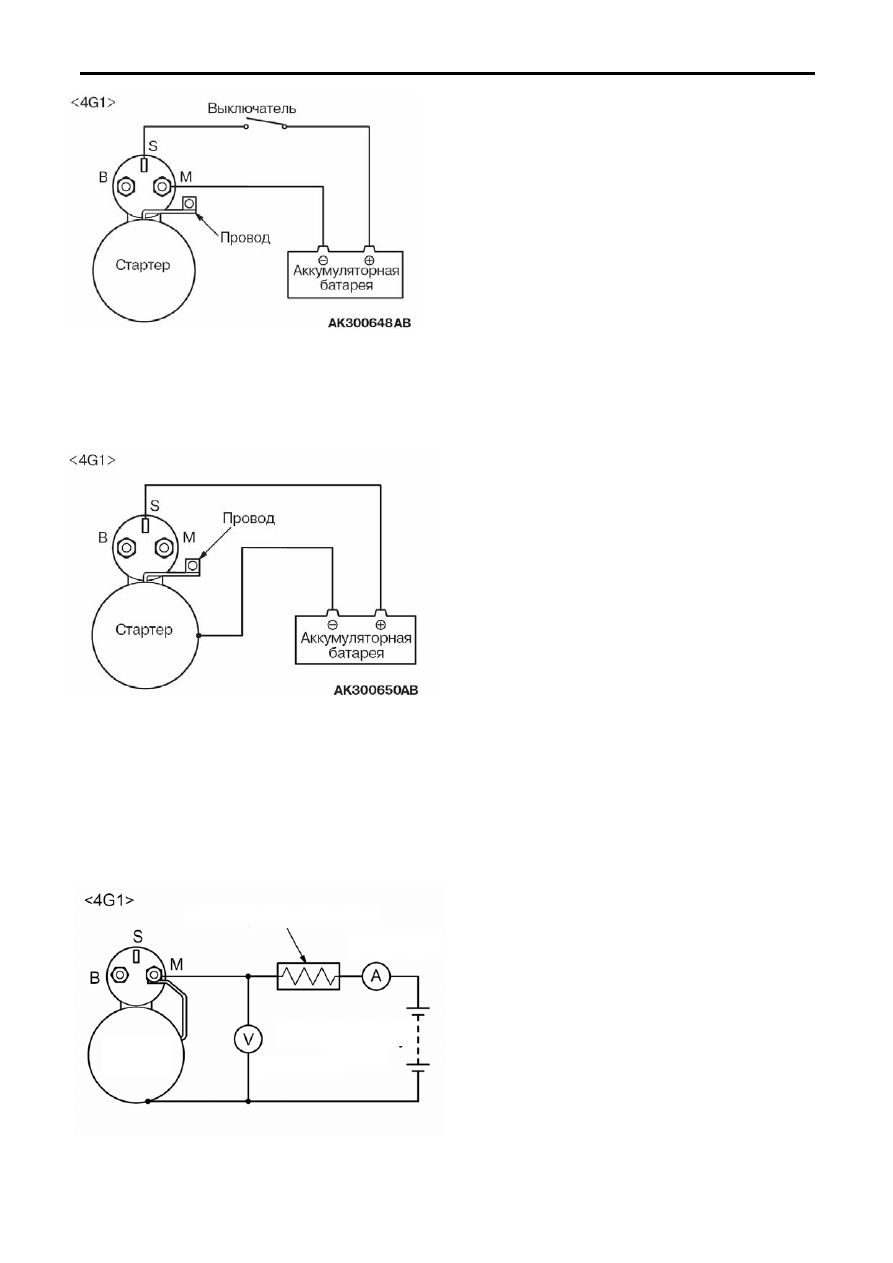

ПРОВЕРКА ВТЯГИВАЮЩЕЙ ОБМОТКИ

ТЯГОВОГО РЕЛЕ

1.  Отсоедините провод обмотки статора от

вывода М тягового реле.

2.  Подсоедините аккумуляторную батарею

между выводами S и М тягового реле
стартера.




Внимание



Данную проверку необходимо
производить быстро, не более 10 секунд,
для предотвращения перегрева
втягивающей обмотки тягового реле.

Рис. 2-50



3.  Если шестерня привода выдвигается , то

втягивающая обмотка исправна, а если нет,
то замените тяговое реле.


ПРОВЕРКА УДЕРЖИВАЮЩЕЙ ОБМОТКИ

ТЯГОВОГО РЕЛЕ

1.  Отсоедините провод обмотки статора от

вывода М тягового реле.

2.  Подсоедините аккумуляторную батарею

между выводом S тягового реле и корпусом
стартера.

        Внимание


Данную проверку необходимо
производить быстро, не более 10 секунд,
для предотвращения перегрева
удерживающей обмотки тягового реле.



Рис. 2-51

3.  Вручную передвиньте шестерню до упора.
4.  Если шестерня остается в выдвинутом

положении, то удерживающая обмотка
исправна, а если нет, то замените тяговое
реле.

ВНИМАНИЕ


Будьте осторожны при вытягивании
приводной шестерни, чтобы не
повредить пальцы.



ПРОВЕРКА В РЕЖИМЕ ХОЛОСТОГО ХОДА
1.  Зажмите стартер в тисках с мягкими

губками и подсоедините    к его выводам
провода от аккумуляторной батареи
следующим образом:

2.  Включите амперметр (с пределом

измерений 100 А) и угольный реостат
последовательно в цепь между
положительной клеммой аккумуляторной

Амперметр

Аккумуляторная

батарея

Вольтметр



Угольный реостат



Стартер



Рис. 2-52



2 – 32

Электрооборудование двигателя

батареи и выводом М стартера.

3.  Подсоедините вольтметр с пределом

измерений 15 В между выводом М и
корпусом стартера.

4.  Установите реостат в положение

максимального сопротивления.

5.  Подсоедините провод от отрицательной

клеммы к корпусу стартера.

6.  Установите при помощи реостата

напряжение 11 В.

7.  Проверьте , что сила тока находится в

установленных пределах, а якорь
вращается без посторонних звуков, рывков
и заеданий.





Потребляемый ток: 4G1 не более 95 A





                        4G6 не более 90 A

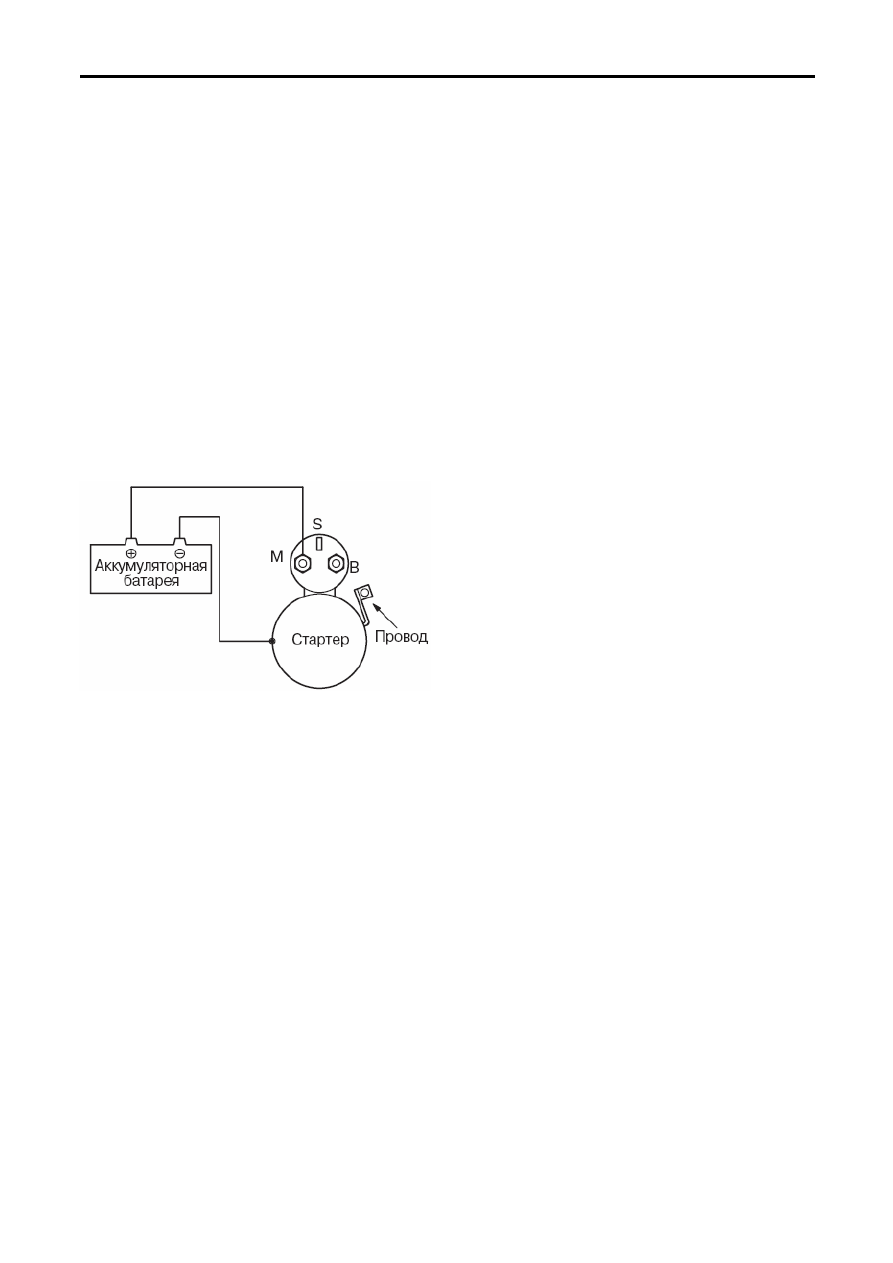

ПРОВЕРКА ВОЗВРАТА ЯКОРЯ ТЯГОВОГО
РЕЛЕ

1.  Отсоедините провод обмотки статора от

вывода М тягового реле.

2.  Подсоедините аккумуляторную батарею

между выводом М тягового реле и
корпусом стартера.

        Внимание


Данную проверку необходимо
производить быстро, не более 10 секунд,
для предотвращения перегрева
удерживающей обмотки тягового реле.



3.  Вручную выдвиньте приводную шестерню и

отпустите ее. Если шестерня быстро
возвращается на свое место, то тяговое
реле исправно, а если нет, то замените
тяговое реле.

Рис. 2-53





ВНИМАНИЕ



Будьте осторожны при вытягивании
приводной шестерни, чтобы не
повредить пальцы.



2 – 33
