Электрооборудование двигателя

(5)  Разборка и сборка (WM раздел 16 «Электрооборудование двигателя»)

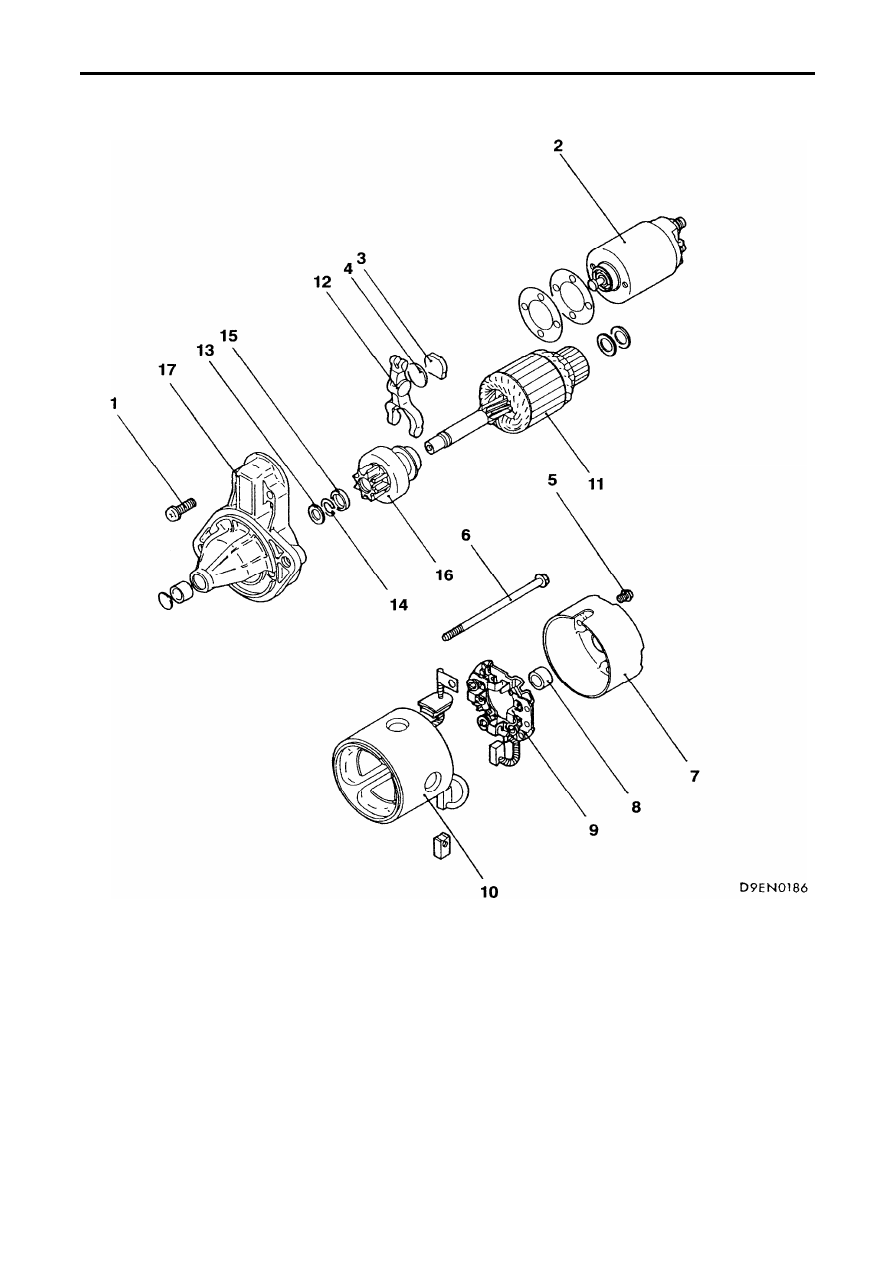

<Стартер с непосредственным приводом>














































Рис. 2-54





Последовательность разборки

1. Винт

9.

Щёткодержатель

2. Тяговое реле

10.

Корпус с обмотками статора

3. Прокладка

11.

Якорь

4. Пластина

12.

Рычаг привода

5. Винт

13.

Шайба

6. Болт стяжной

§A¨ ¨A§ 14. Стопорное кольцо

7. Задняя крышка

§A¨ ¨A§ 15. Ограничительное кольцо

8. Задний подшипник

16.

Обгонная муфта




 17.

Передняя крышка



2 – 34

Электрооборудование двигателя

<Стартер с планетарным редуктором>









Рис. 2-55











2 – 35



Электрооборудование двигателя

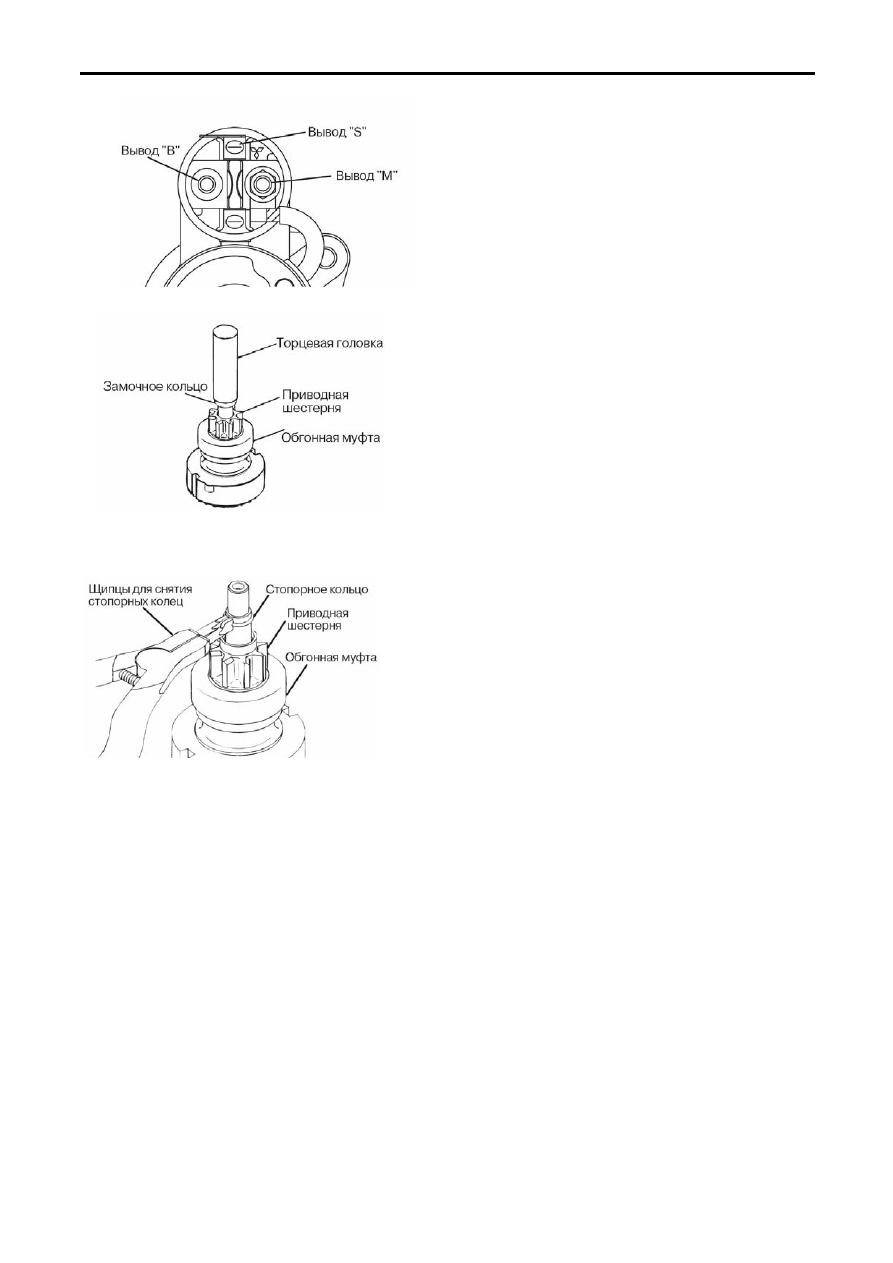

(6)  Основные операции при разборке

§

  A¨ СНЯТИЕ ТЯГОВОГО РЕЛЕ

1. Отсоедините  провод  от  клеммы  М  тягового
реле.
ВНИМАНИЕ
  Не зажимайте корпус стартера в тисках.





§В¨  СНЯТИЕ  СТОПОРНОГО/ЗАМОЧНОГО

ОЛЬЦА

К



1.  С помощью длинной головки

соответствующего размера сдвиньте
стопорное кольцо в направлении
замочного кольца.






Рис. 2-56



2.  Снимите стопорное кольцо при помощи

специальных щипцов, а затем снимите
замочное кольцо и обгонную муфту.










(



7)  Очистка деталей стартера

1.

Не  смачивайте  детали  жидкостью  для
очистки (растворителем).

Рис. 2-57



При попадании растворителя на корпус
стартера, обмотку возбуждения или на
якорь может быть повреждена их изоляция.
Очистку этих компонентов следует
проводить с помощью чистой сухой тряпки.

2.  Не промывайте растворителем детали

привода стартера. Обгонная муфта
заполнена смазкой и при попадании внутрь
растворителя эта смазка может быть
вымыта.

3.  Очищайте детали привода щёткой,

смоченной в растворителе, и затем
протрите их тканью    насухо.





2 – 36

Электрооборудование двигателя

(

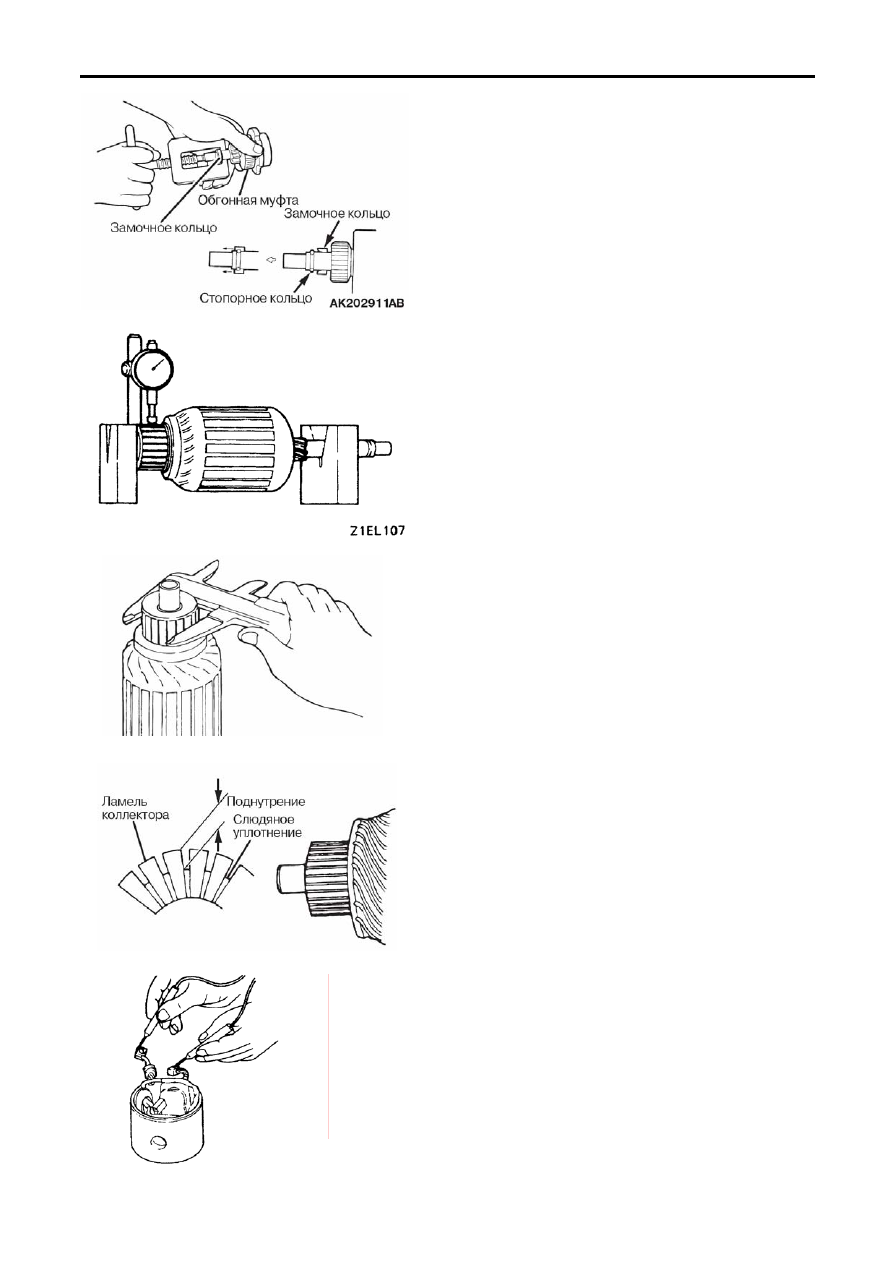

8)  Основные операции при сборке

¨A§ УСТАНОВКА СТОПОРНОГО/ЗАМОЧНОГО

КОЛЬЦА



Для установки замочного кольца до упора в
стопорное кольцо используйте
соответствующий инструмент.






Рис. 2-58


 (9)    Проверка компонентов


К

  ОЛЛЕКТОР

1.  Установите якорь на две призмы и

проверьте радиальное биение коллектора
с помощью индикатора часового типа.





Номинальное значение:  0.05 мм



Предельное значение:  0.1 мм





Рис. 2-59





2 .  Измерьте диаметр коллектора.



Номинальное значение:  29,4 мм



Предельное значение:   28,8 мм





Рис. 2-61

Рис. 2-60




3.  Измерьте глубину канавок между ламелями

коллектора (поднутрение).





Номинальное значение:  0,5 мм



Предельное значение:   0,2 мм






Рис. 2-62


ПРОВЕРКА ОБМОТКИ СТАТОРА НА
ПРЕДМЕТ ОБРЫВА <Исключая стартеры с

ланетарным редуктором>

п



Проверьте цепь между выводами обмотки
возбуждения. Обрыва цепи быть не должно.
