Mitsubishi: техническое обслуживание автомобилей - часть 525





Диаграмма переключения передач

Электронная

система

управления

автоматической

трансмиссией

осуществляет  выбор  передачи,  основываясь,  в  основном,  на  показаниях  двух
датчиков: положения дроссельной заслонки и скорости автомобиля (или оборотов
выходного  вала),  в  соответствии  с  диаграммой  переключения  передач,
хранящейся  в  памяти AT-ECU. Кроме  того,  алгоритм INVECS-II осуществляет
выбор передачи с учетом дорожных условий и поведения водителя.

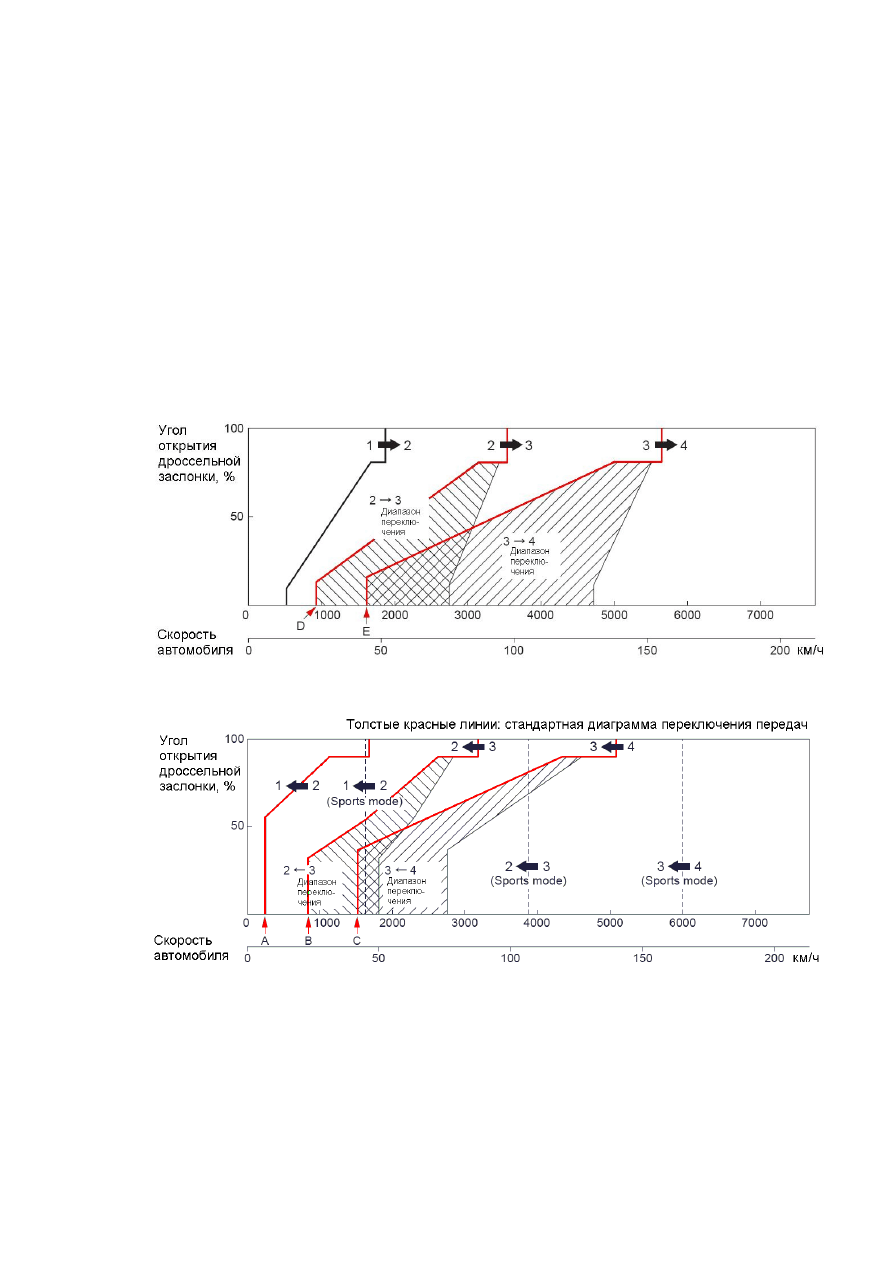

Пример диаграмм переключения передач трансмиссии серии F4A4


Диаграмма повышающих переключений



Диаграмма понижающих переключений





29



30

10.?. СИСТЕМА ГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ (ГИДРОСИСТЕМА)

Гидросистема состоит из следующих компонентов:
•  насоса, создающего давление ATF;
•  клапана  регулятора,  поддерживающего  давление  на  определённом

уровне;

•  электромагнитных  клапанов  (соленоидов),  управляемых  электронным

блоком  управления,  преобразующих  электрические  сигналы  в  соответствующее
давление ATF;

•  управляющих клапанов, контролируемых соленоидами и в свою очередь

управляющих давлением ATF в исполнительных элементах (муфтах и тормозах);

•  клапанов, управляющих маршрутами движения жидкости;
•  корпуса  блока  клапанов,  внутри  которого  располагаются  каналы  и

клапаны.

Независимый  контроль  электронным  блоком  управления  давления ATF,

поступающей  в  каждый  исполнительный  элемент,  позволяет  добиться  мягкой  и
отзывчивой работы трансмиссии.

Два  фильтра  обеспечиваю  высокое  качество  фильтрации ATF. (В

последнее  время  от  дополнительного  фильтра  на  корпусе  трансмиссии
отказались.)

Сливные  порты  всех  клапанов  объединены  в  один,  который  имеет  выход,

расположенный в верхней точке блока клапанов, закрытый шариковым клапаном,
что  предотвращает  вытекание  трансмиссионной  жидкости  из  каналов
гидросистемы, сервоприводов муфт и тормозов когда мотор заглушен, и насос не
работает.

Клапан-переключатель (Switch Valve) и  клапаны «A» и «B» аварийного

режима (Fail-Safe Valves), в случае отключения управляющих соленоидов, делают
возможным  движение  на 3-й  передаче  вперёд  и  на  передаче  заднего  хода –
назад.

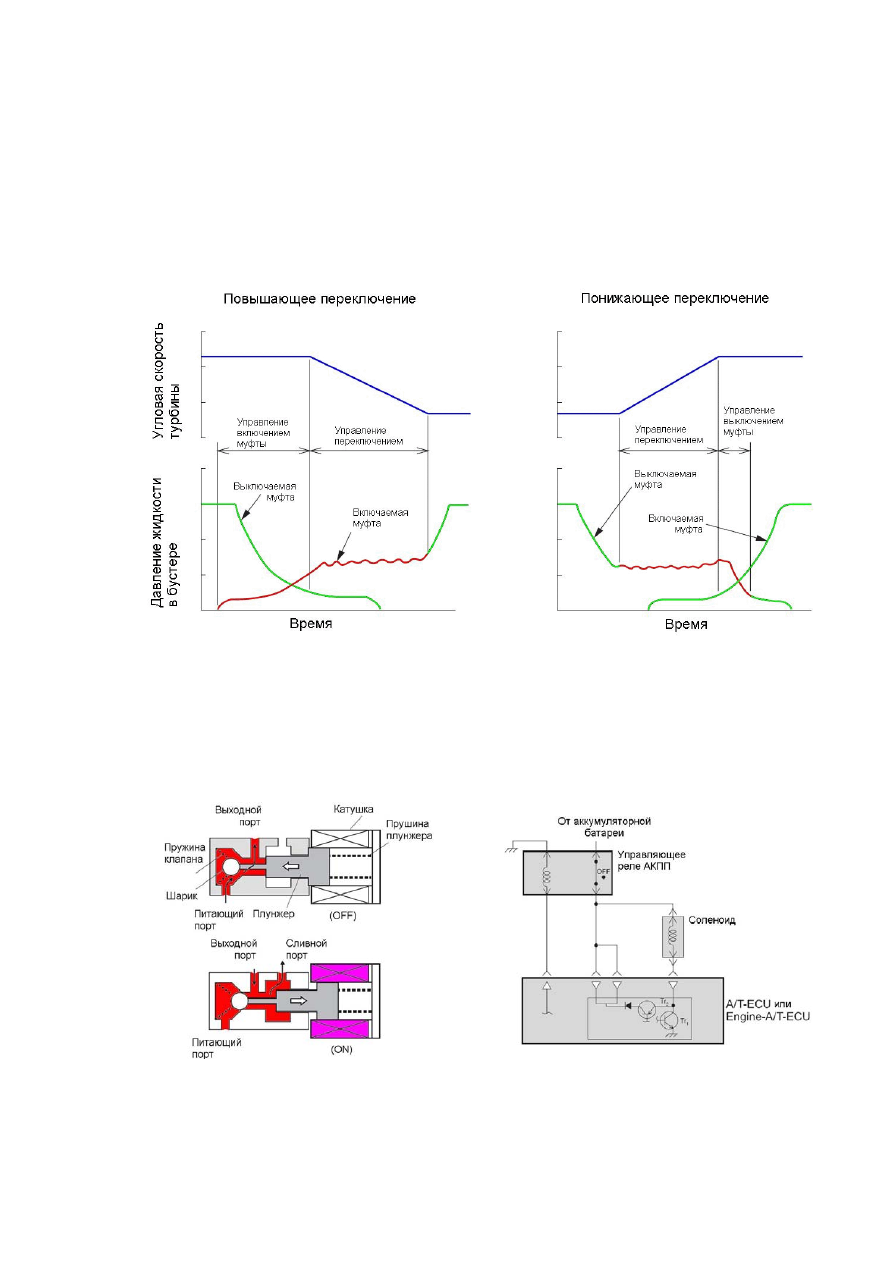

Управление Clutch-to-Clutch
Во  время  выполнения  переключения  передач  происходит  одновременное

управление  давлением  в  сервоприводе  включаемой  муфты  (или  тормоза)  и  в
сервоприводе  выключаемой  муфты  (тормоза).  В  результате,  управление
процессом  переключения  осуществляется  с  учётом  крутящего  момента,
передаваемого через обе муфты. Это предотвращает как выбег двигателя, так и
рывки и обеспечивает комфортное переключение передач.



Для  обеспечения  контроля  давлений  в  сервоприводах  во  время

переключения  передач,  управление  соленоидами  в  этот  момент  осуществляется
сигналами  широтно-импульсной  модуляции.  После  завершения  переключения
передач широтно-импульсное управление прекращается.











31

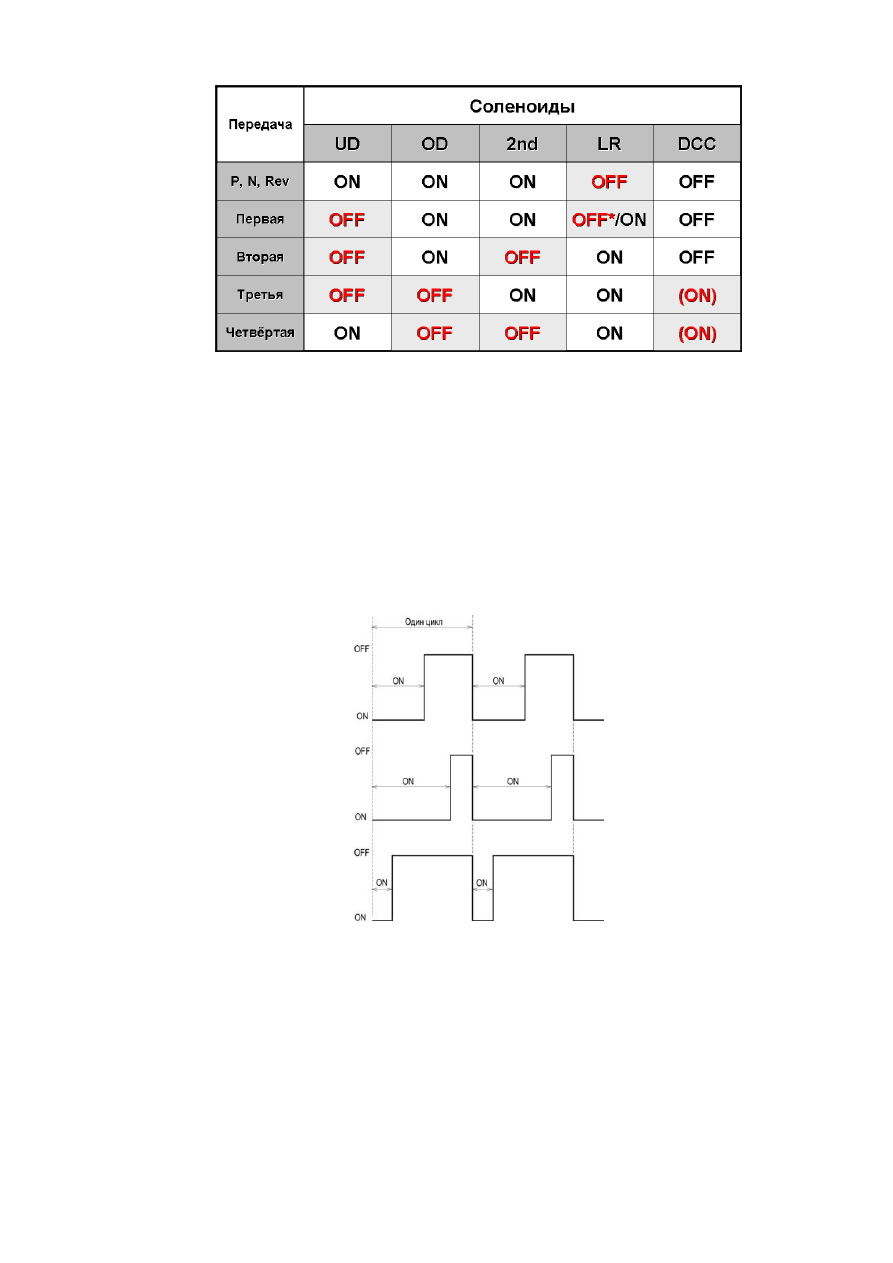

Например:  после  завершения  переключения  на  вторую  передачу

соленоиды UD и  2

nd

  остаются  выключенными,  а  соленоиды LR и OD

включенными.  Если  затем  потребуется  произвести  переключение  на  третью
передачу, то потребуется включить соленоид 2

nd

 и выключить соленоид OD.





Во время переключения 2->3 выключение соленоида 2

nd

 будет происходить

путем  изменения  коэффициента  заполнения  цикла  управляющего  широтно-
импульсного сигнала в течение выполнения переключения передач. По такому же
принципу  будет  осуществляться  управление  соленоидом OD. После  завершения
переключения со второй передачи на третью, соленоид 2

nd

 окажется включенным,

а соленоид OD – выключенным.

Коэффициент  заполнения  цикла  характеризует  в  процентах,  какую  часть

времени цикла управления соленоид был включен.







Данный параметр по каждому соленоиду можно проконтролировать по Data

List  в MUT-III. При  этом  значение 100% соответствует  включенному  соленоиду  и
выключенной муфте (или тормозу). А 0% соответствует выключенному соленоиду
и включенной муфте (тормозу).



32
