Правила работы с электрооборудованием автомобиля

(2) Аккумуляторная батарея

•

  Проверка уровня электролита

Убедитесь, что уровень электролита
находится между нижней и верхней
метками на корпусе аккумуляторной
батареи.

Если уровень электролита слишком низок, то
долейте дистиллированной воды до верхней
метки

•

  Отсоединение и подсоединение проводов

к аккумуляторной батарее.

[Отсоединение]
Отсоедините минусовой (-), а затем
плюсовой (+)

провод от клемм

аккумуляторной батареи.
[Подсоединение]
Подсоедините сначала плюсовой (+), а
затем минусовой (-) провод к
соответствующим клеммам
аккумуляторной батареи.

•

  Подключение соединительных проводов

для запуске двигателя от внешнего источ-
ника тока.

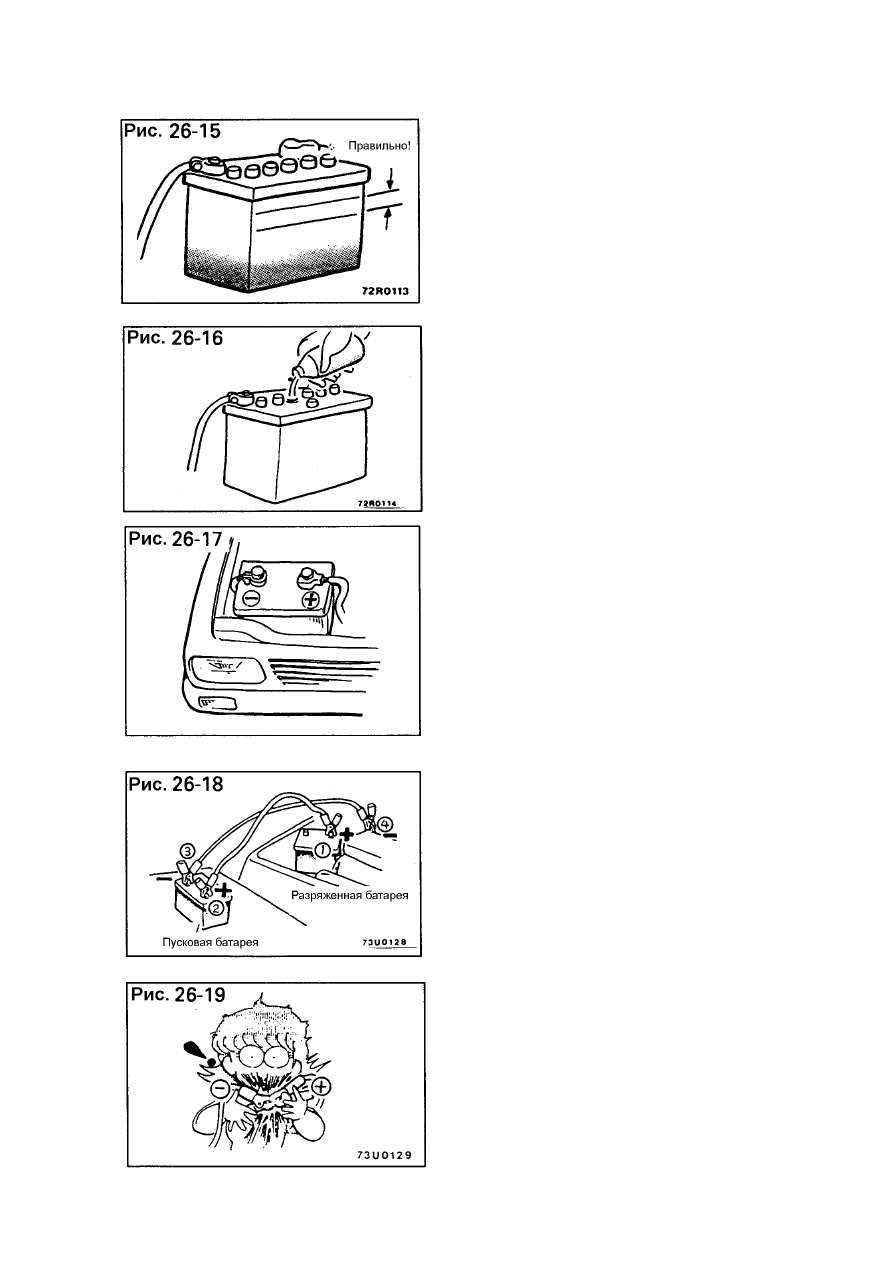

Соединительные провода подключайте

в

последовательности, указанной на
рис. 26-18. Отсоединение данных
проводов производите в последова-
тельности, обратной процедуре
подсоединения.

Не допускайте закорачивания (+) и (-) прово-
дов.

– 183 –

ГЛАВА 27

ОСНОВЫ ЭЛЕКТРИЧЕСТВА И ЭЛЕКТРОНИКИ

27-1 Напряжение, ток и сопротивление

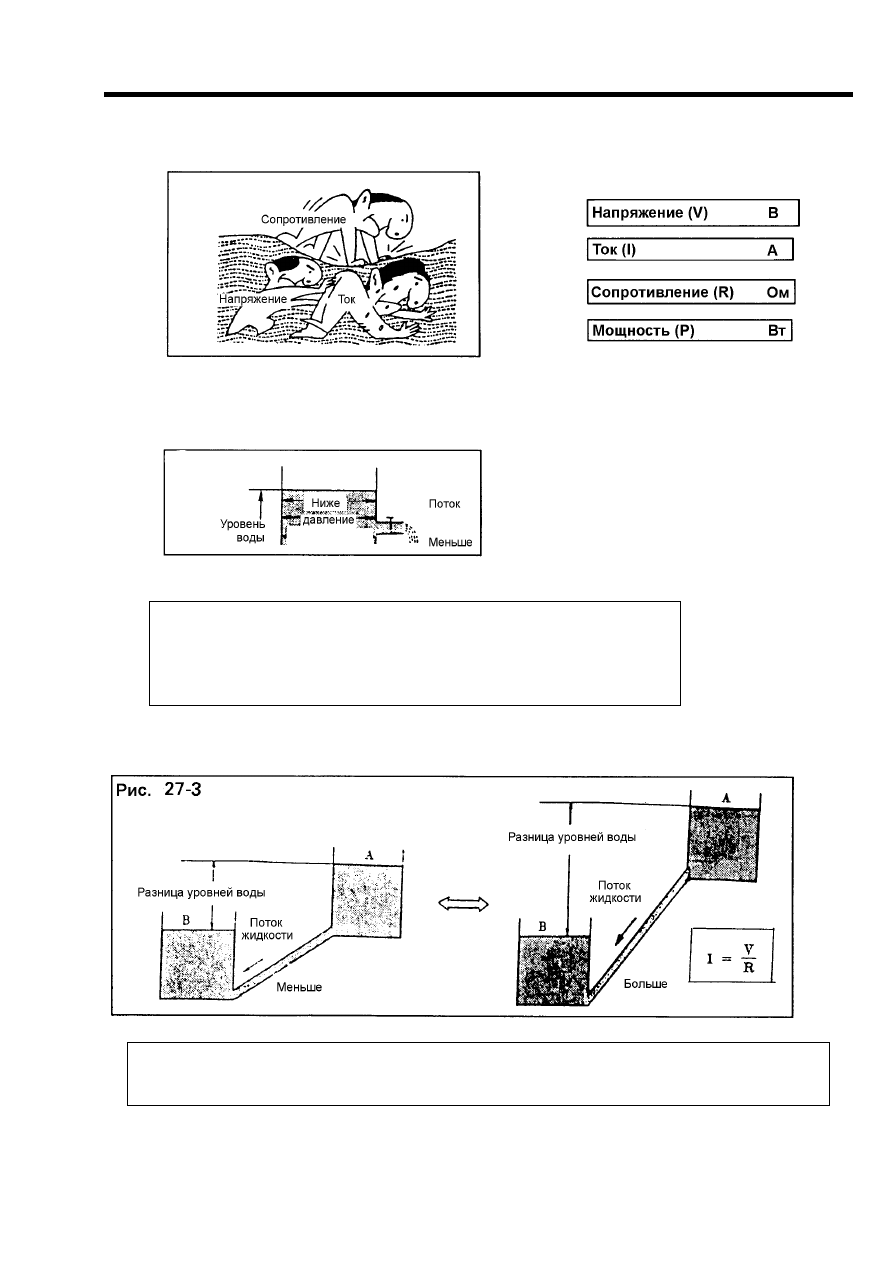

                         Рис. 27-1

(1) Электрический потенциал и напряжение (разность потенциалов).

                         Рис. 27-2

Запомните!
Уровень воды - электрический потенциал
Разница уровней воды - разность потенциалов (напряжение)
Поток воды - электрической ток
Обычно разность потенциалов называют напряжением.

(2) Разность потенциалов и ток

Запомните!
В цепи с постоянным сопротивлением, ток, проходящий через нее, увеличива-
ется с ростом напряжения.

– 184 –

ОСНОВЫ ЭЛЕКТРИЧЕСТВА И ЭЛЕКТРОНИКИ

(3) Сопротивление и ток

Запомните!
Сопротивление цепи "затрудняет" протекание тока через
цепь.

(4) Закон Ома

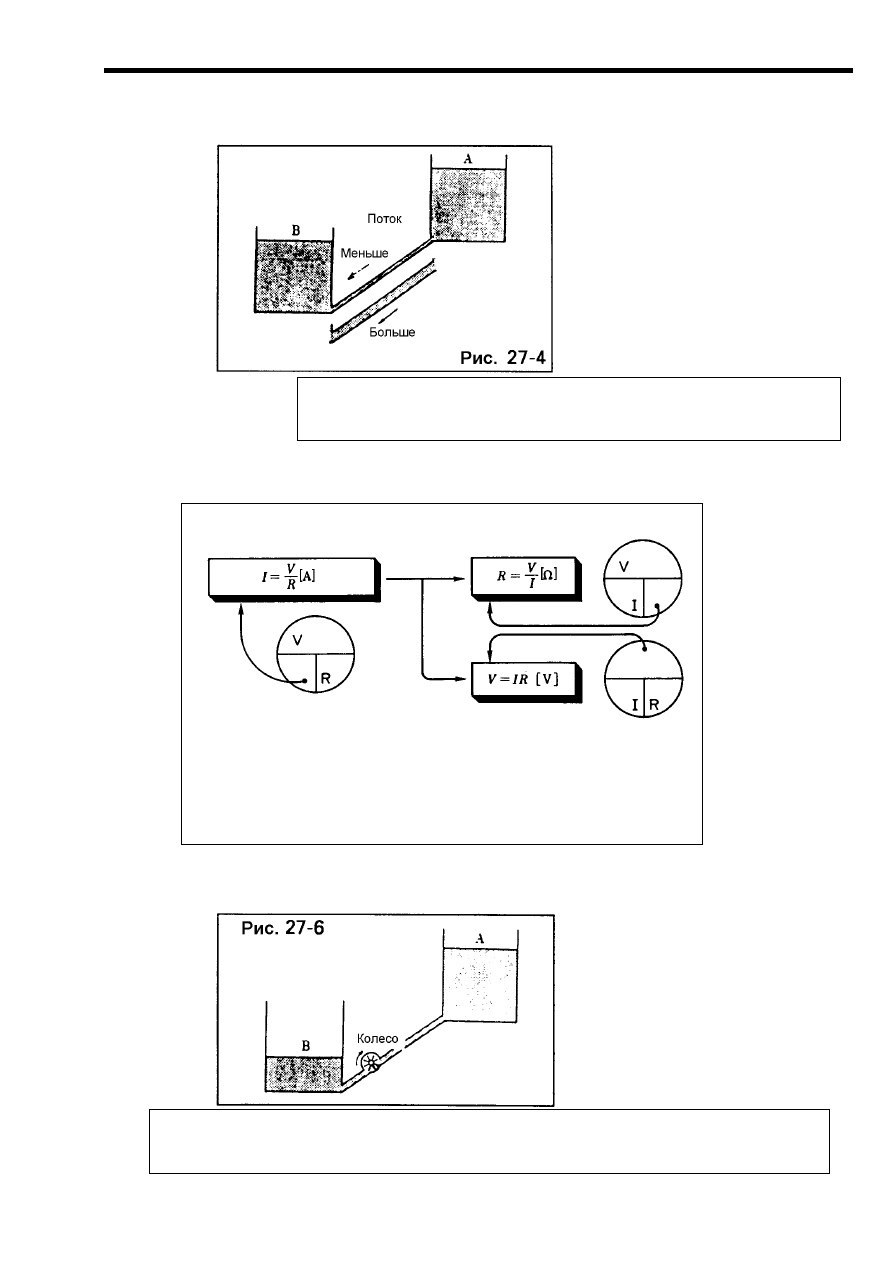

Рис. 27-5

[1]. Ток пропорционален напряжению.
[2]. Ток обратно пропорционален сопротивлению цепи.
      Если ток  - I (А), напряжение V (В), а сопротивление - R (Ом), то
      их взаимосвязь выражается указанной формулой.
      Этот принцип носит название закона Ома.

(5) Электрическая мощность (Закон Ватта)

Запомните!
Электрическая мощность W = V

×

 I, и измеряется в Ваттах [Вт]. Напряжение

определяется формулой V = W/I, а ток –  I = W/V.

– 185 –

ОСНОВЫ ЭЛЕКТРИЧЕСТВА И ЭЛЕКТРОНИКИ

27-2 Измерение напряжения, тока и сопротивления

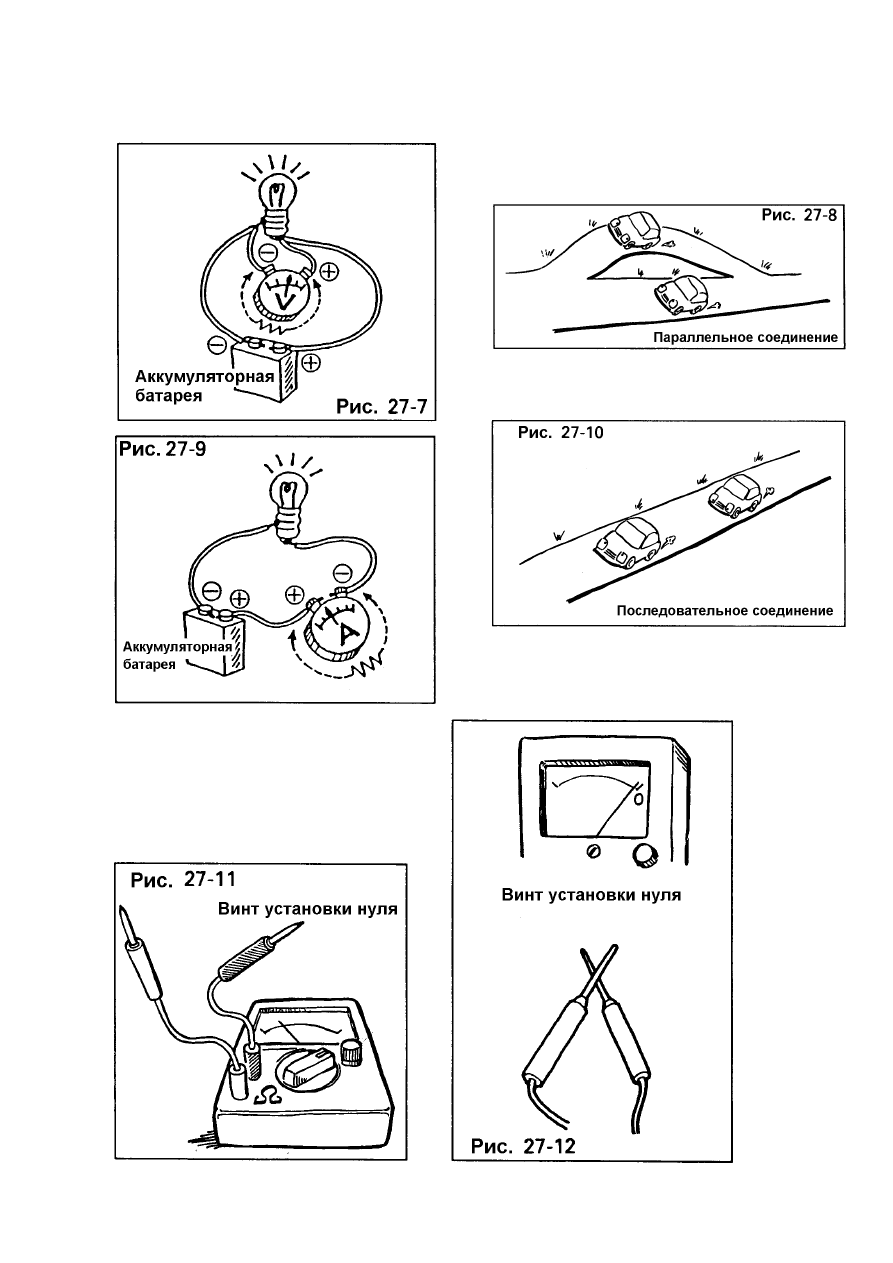

1) Измерение напряжения
Подсоедините вольтметр параллельно
цепи.

2) Измерение тока
Подсоедините амперметр последователь-
но в цепь.

3) Измерение сопротивления
Установить омметр на ноль до проведения
измерения.
