ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ АВТОМОБИЛЯ

27-17 Аккумуляторная батарея

Работа батареи

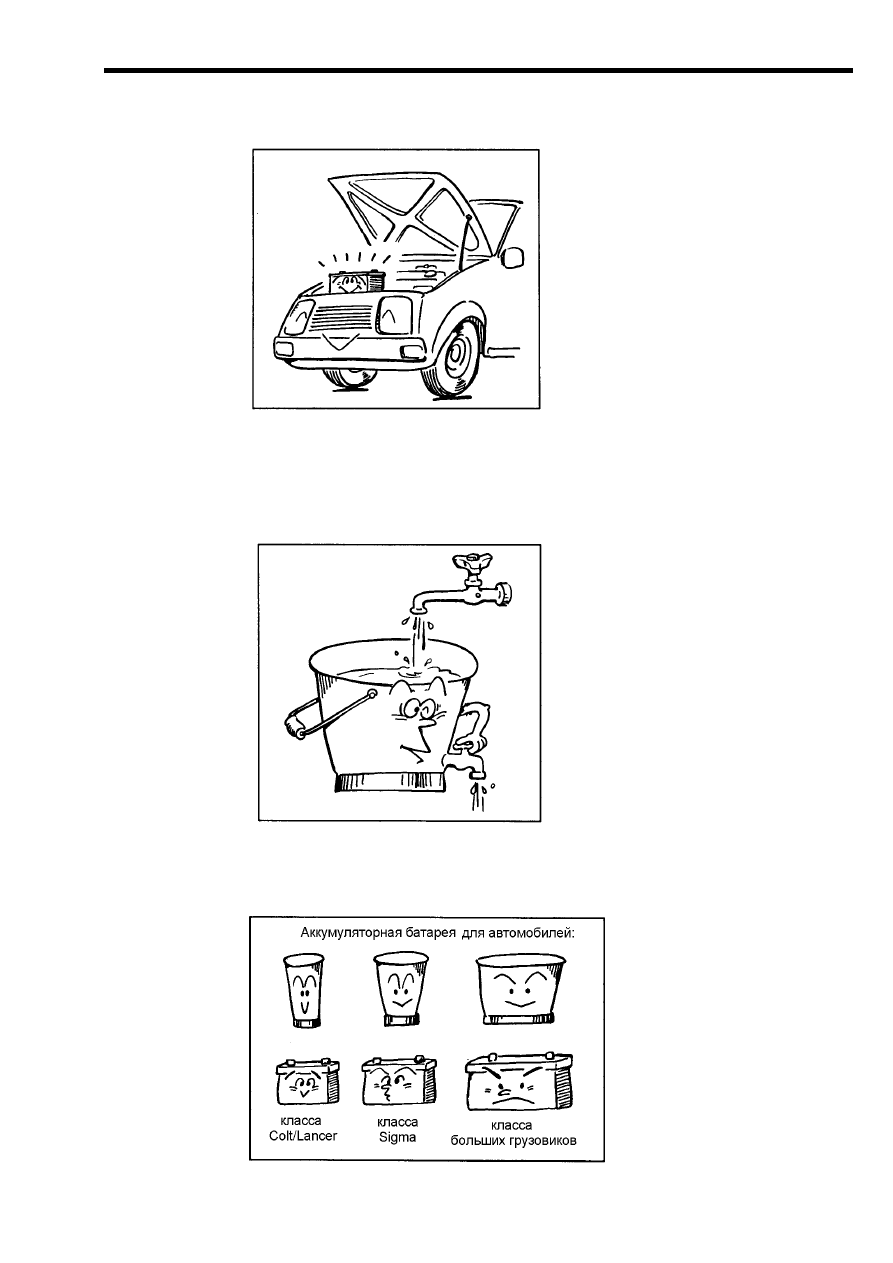

Рис. 25-45

Аккумуляторная батарея снабжает током стартер при прокручивании двигателя. Бата-
рея также обеспечивает электроэнергией лампы фар головного света и световой сиг-
нализации. Если аккумулятор выходит из строя, то двигатель запустить невозможно. В
этом смысле, аккумуляторная батарея является одним из основных элементов авто-
мобиля.

Рис. 25-44

Аккумуляторная батарея сравнима с "ведром", в котором хранится электрическая энер-
гия. Каждой модели автомобиля соответствует своя емкость аккумуляторной батареи
(которая определяется количеством электроэнергии при заряде и разряде).

Рис. 25-46

– 179 –

Глава 26

Правила работы с электрооборудованием автомобиля

26-1 Электрооборудование двигателя

(1) Снятие и установка генератора и стартера

Напряжение аккумуляторной батареи всегда подается к клеммам "В" стартера и гене-
ратора. Поэтому в целях безопасности до снятия стартера и генератора с двига-
теля обязательно отсоедините провод от "минусовой" клеммы аккумуляторной
батареи.
(Как отсоединять и подсоединять провода к аккумуляторной батарее см.
раздел 26-2-2).

(2) Очистка моторного отсека

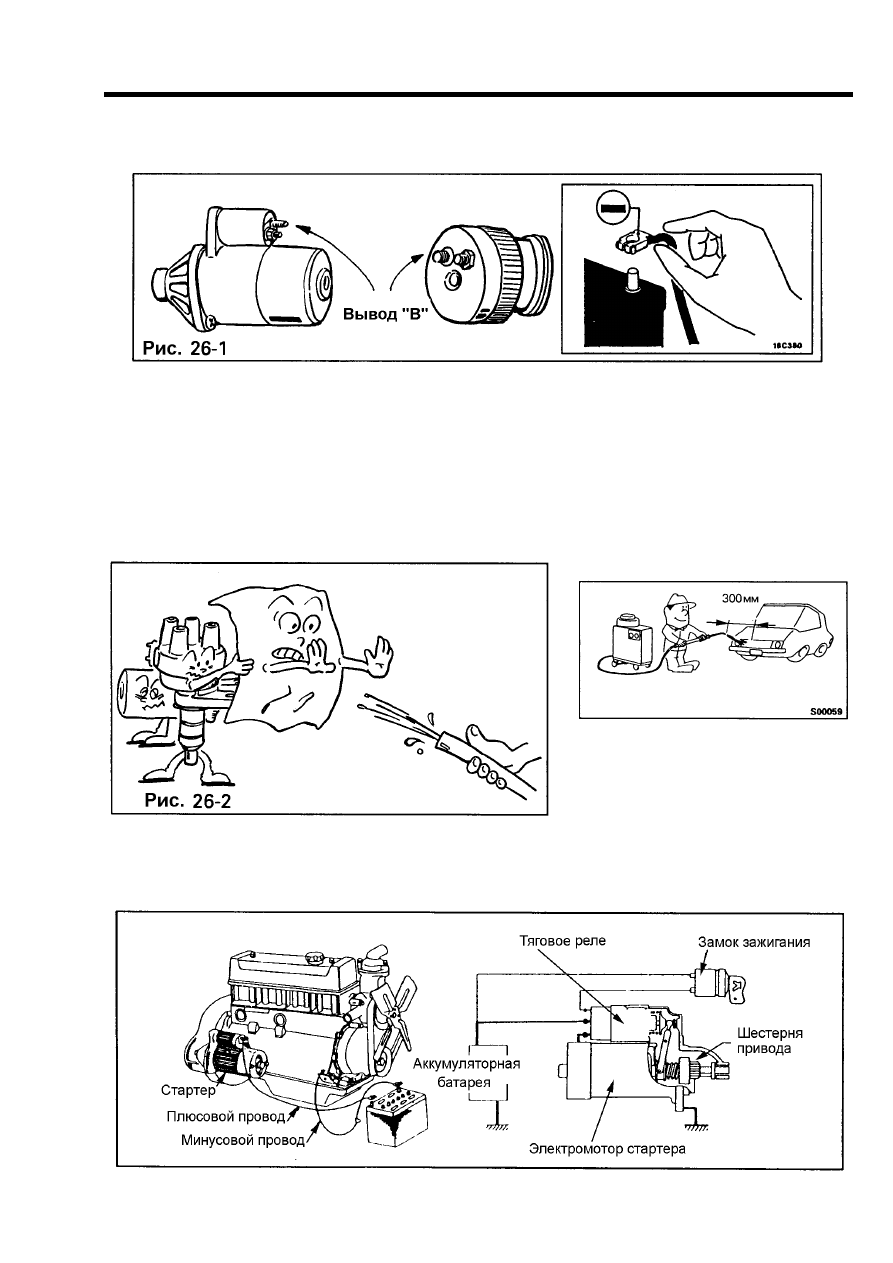

Рис. 26-3

Не допускайте попадания воды и водяного пара на элементы электрооборудования
(система зажигания, генератор, стартер и др.).

Рис. 26-4

– 180 –

Правила работы с электрооборудованием автомобиля

(3) Провода высокого напряжения

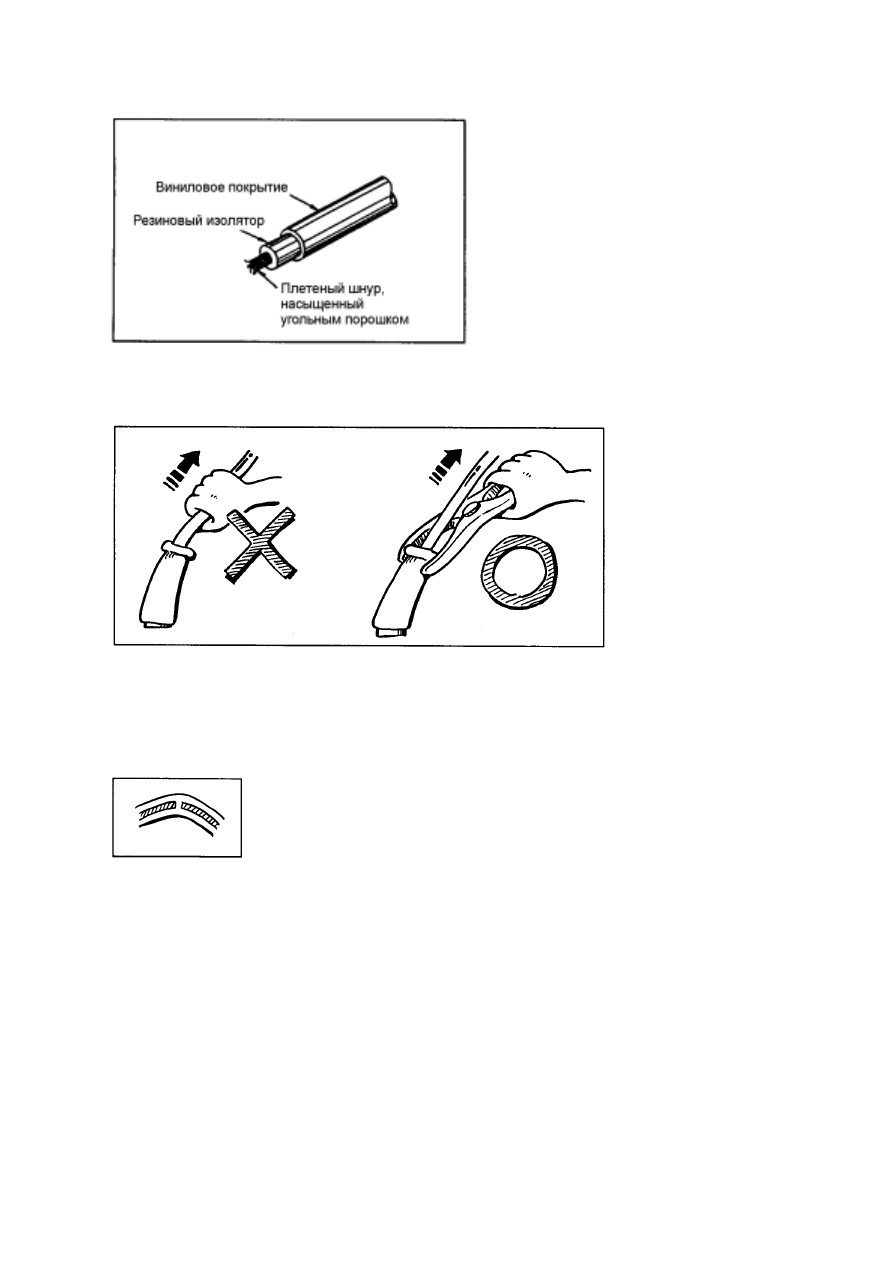

Рис. 26-5

Отсоединение проводов высокого напряжения

Рис. 26-6

При отсоединении проводов высокого напряжения, необходимо пользоваться специ-
альными (изолированными) зажимами, захватывая ими защитные колпачки, как пока-
зано на рис. 26-6.

Рис. 26-7

Поврежденный сердечник провода высокого напряжения.

– 181 –

Правила работы с электрооборудованием автомобиля

26-2 Электрооборудование автомобиля

(1) Лампы

•

  Замена лампы фары головного света

(галогеновой)

Отцепите пружину, удерживающую

лампу.

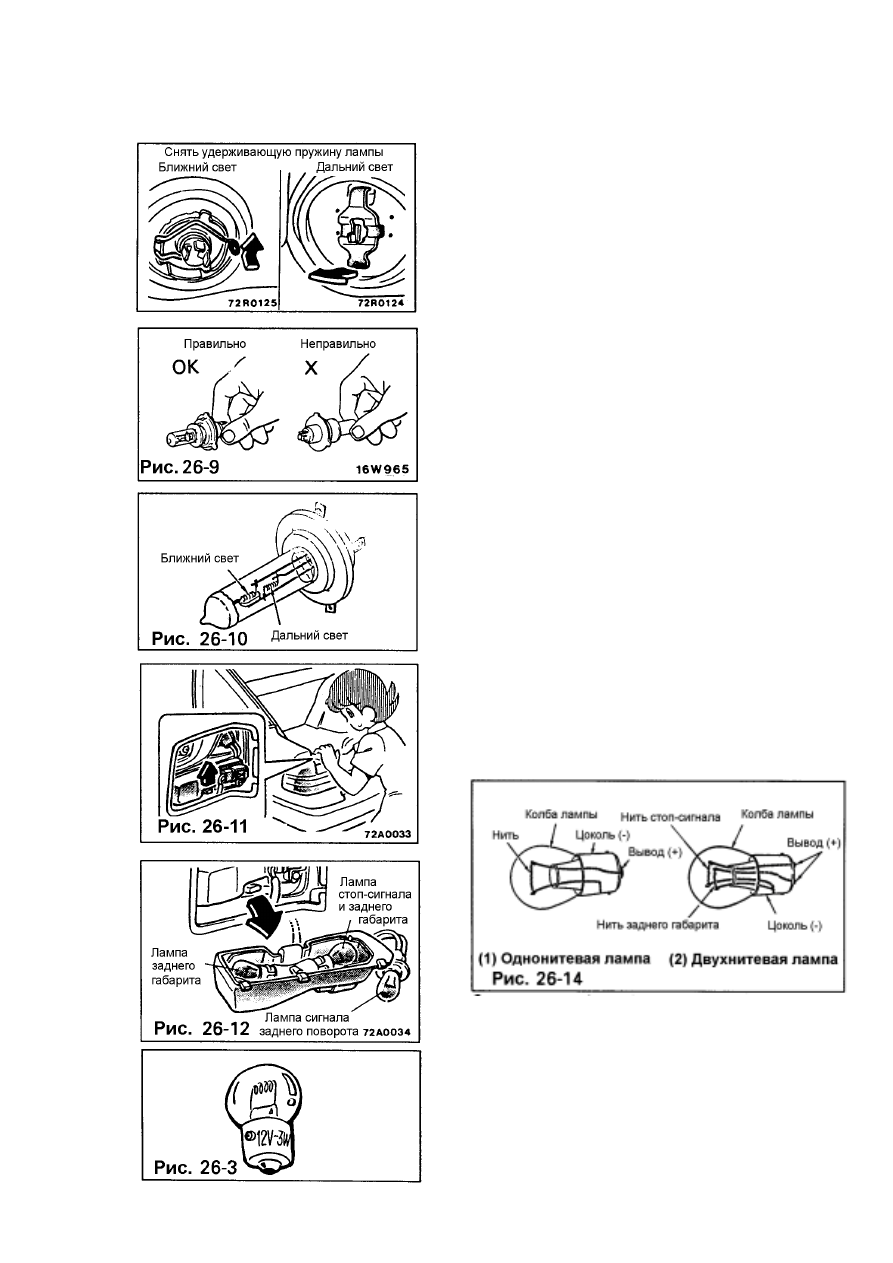

Рис. 26-8

Не трогайте колбу лампы руками.
Если произошло случайное касание колбы
лампы руками, сотрите жировые пятна чис-
той тканью, пропитанной спиртом или рас-
творителем.

•

  Замена лампы стоп-сигнала или лампы

габаритного фонаря.
Отжав фиксатор(ы), извлеките монтажную
плату в сборе с лампами.

При замене используйте только лампы, ука-
занные изготовителем.
Маркировка:
   12V - 3W
    (1)     (2)
(1) Номинальное напряжение электросисте-
мы автомобиля: 12 В
(2) Мощность лампы: 3 Вт, (чем выше мощ-
ность, тем ярче лампа)

– 182 –
