Mitsubishi: техническое обслуживание автомобилей - часть 473





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

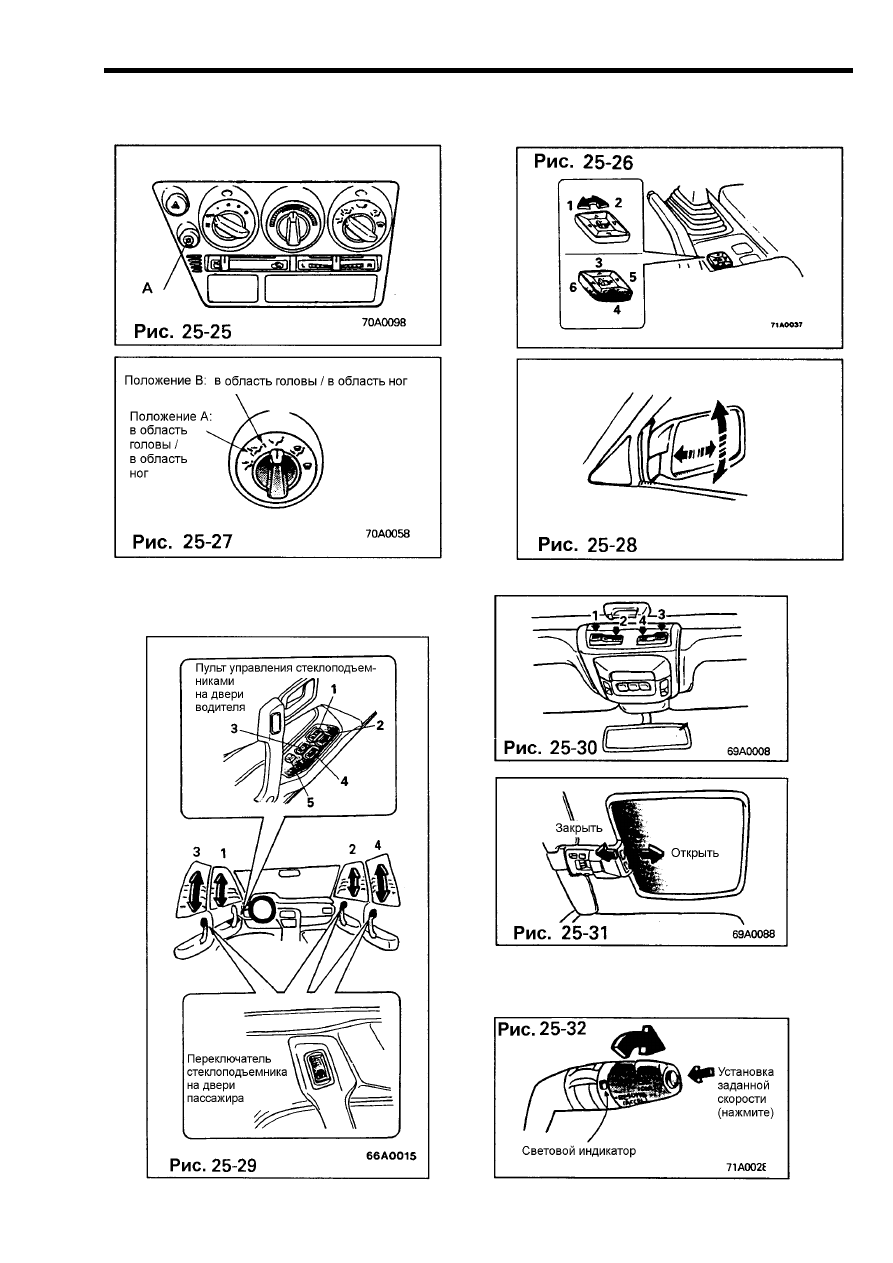

25-9 Кондиционер и отопитель

25-10 Наружное зеркало заднего
вида с дистанционным управлением

25-11 Управление
электростеклоподъемниками

25-12 Люк

25-13 Круиз-контроль

(система

автоматического поддержания постоянной
скорости автомобиля)

– 175 –

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ АВТОМОБИЛЯ

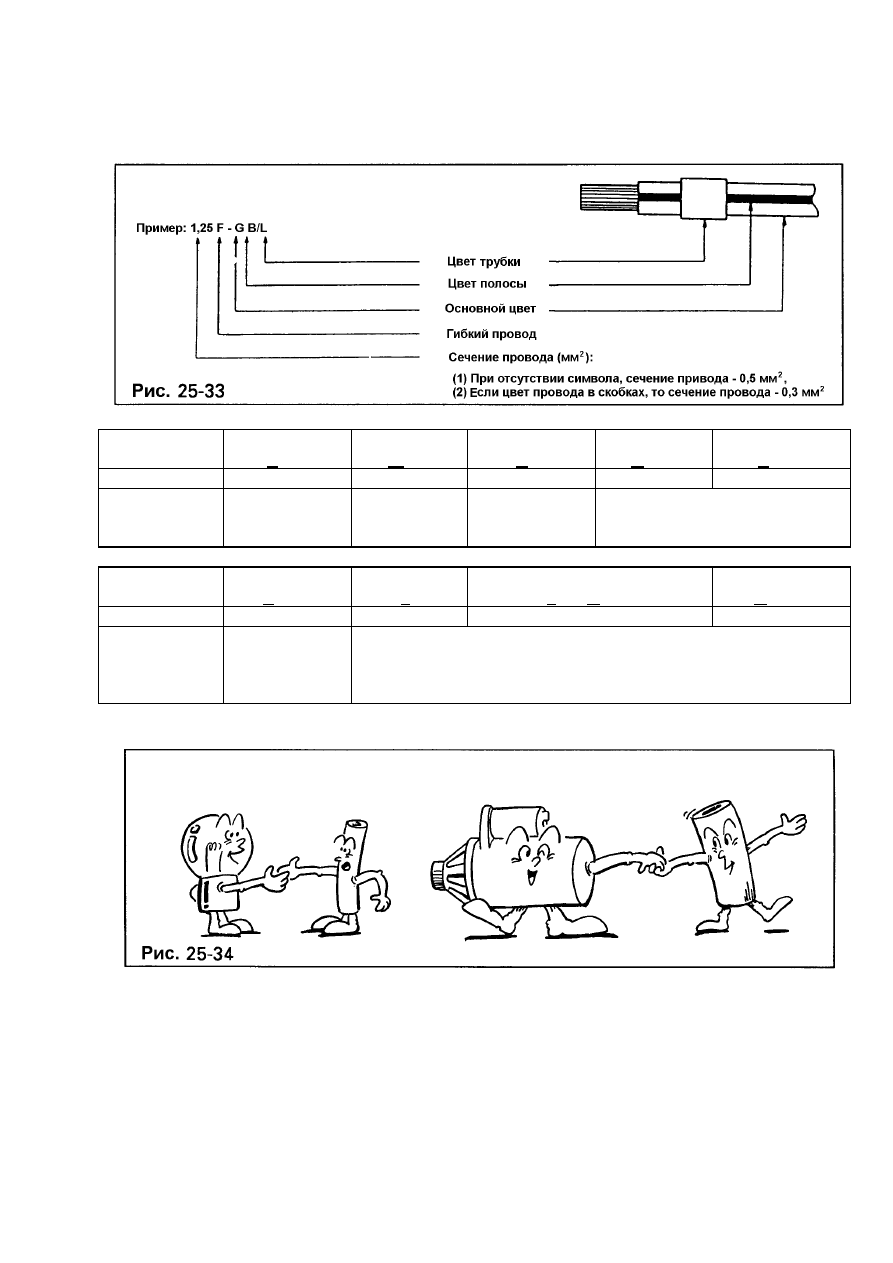

25-14 Электропроводка

Ознакомьтесь с цветовой маркировкой проводов, их размером (сечением) и располо-
жением проводов в автомобиле.

Цветовой
символ

B

(Black)

W

(White)

R

(Red)

G

(Green)

Br

(Brown)

Цвет

Черный

Белый

Красный

Зеленый

Коричневый

Электричес-
кая цепь

Система

запуска двиг.

и "масса"

Зарядка

Освещение и
световая сиг-

нализация

Сигнальные цепи

(датчик и т.п.)

Цветовой
символ

Y

(Yellow)

L

(BLue)

Lg

(Light Green)

O

(Orange)

Цвет

Желтый

Голубой

Светло-зеленый

Оранжевый

Электричес-
кая цепь

Контрольные

приборы и

лампы, указа-

тели

Другое

Провода различаются по цвету изоляции и сечению токопроводящей части в зависи-
мости от того, к каким электрическим устройствам они подсоединены. Так как по цвету
изоляции провода четко разделены по системам, то Вы также можете определить к ка-
кой электрической цепи они принадлежат.

– 176 –

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ АВТОМОБИЛЯ

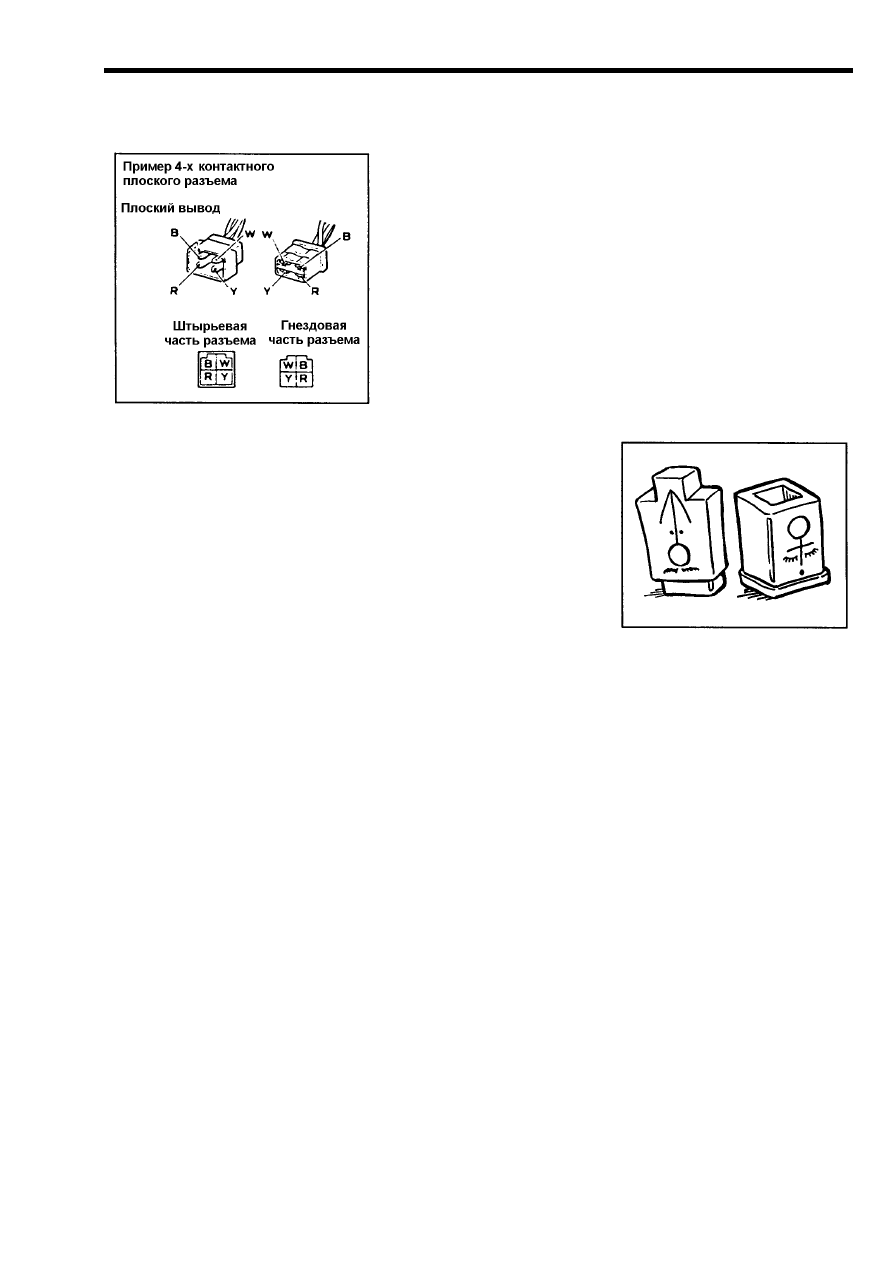

25-15 Электрические разъемы

Рис. 25-35

Существуют несколько типов разъемов соединяющих
провода, в том числе с штырьевой и гнездовой частями.

Рис. 25-36

– 177 –

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ АВТОМОБИЛЯ

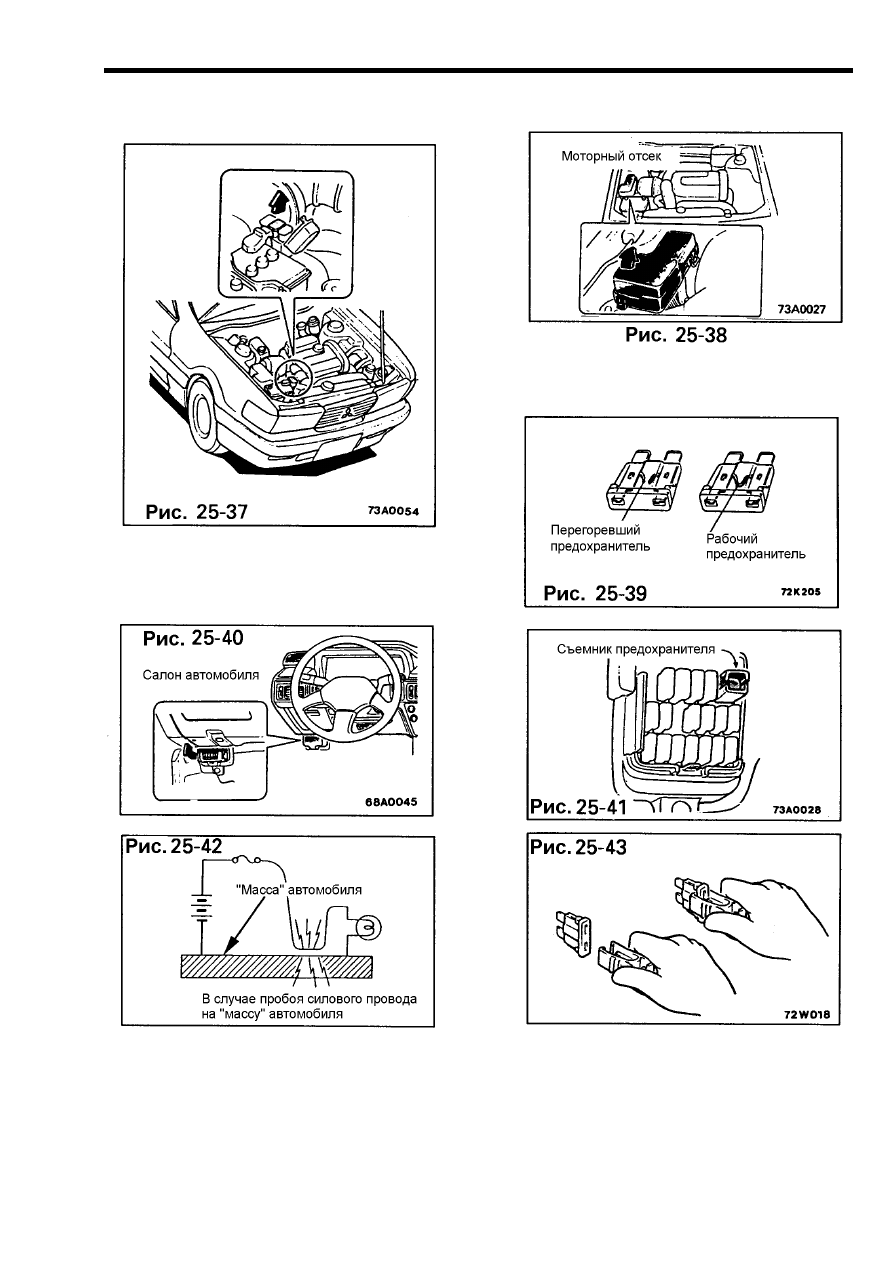

25-16 Плавкие предохранители

Плавкий предохранитель служит для защиты электрических устройств от выхода из
строя и возгорания. Если в случае неисправности в цепи возникнет повышенный ток, то
плавкий элемент предохранителя, подключенного к данной цепи, расплавится и ра-
зомкнет цепь, тем самым защищая ее. Поэтому для данной цепи должен использо-
ваться предохранитель с указанным изготовителем значением номинального тока.

– 178 –
