ЗАДНИЙ МОСТ

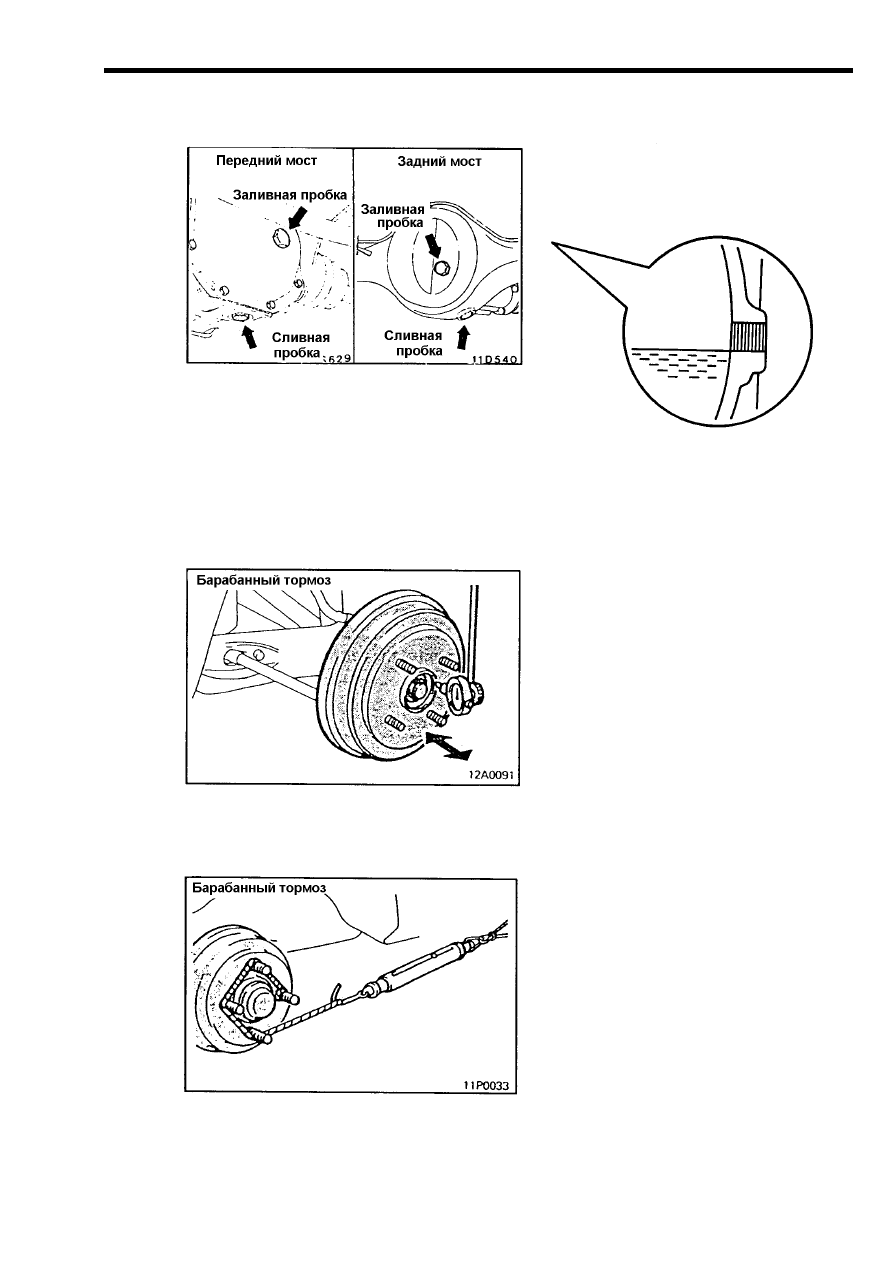

15-4 Проверка уровня масла в картере дифференциала

                           Рис. 15-6

15-5 Проверка осевого люфта колесного подшипника

(А) Проверка осевого зазора в подшипниках ступицы колеса

       Рис. 15-7

(В) Проверка сопротивления проворота ступицы колеса

      Рис. 15-8

– 139 –

ГЛАВА 16

ПОДВЕСКА

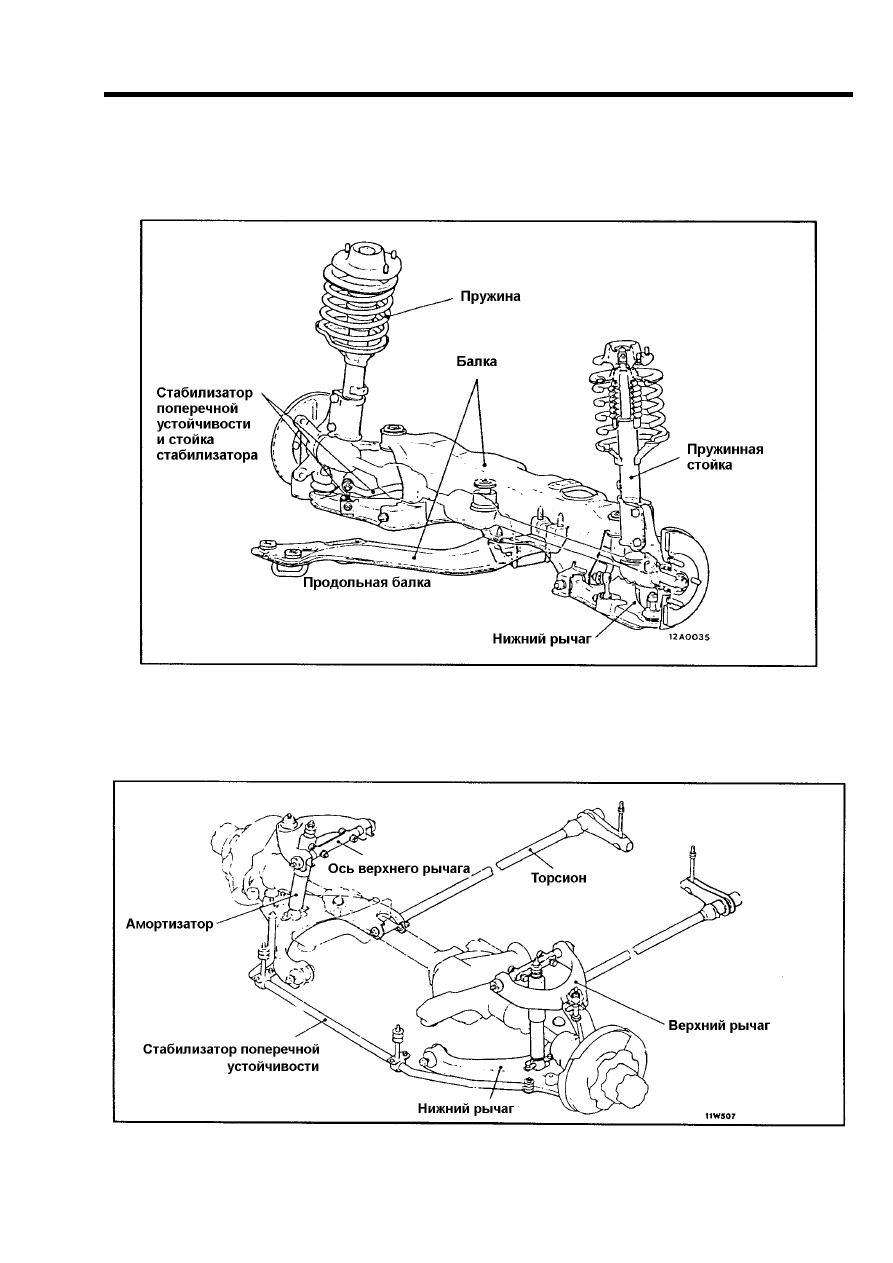

16-1 Конструкция подвески
Передняя подвеска

(1) Подвеска типа "МакФерсон"

Рис. 16-1

(2) Подвеска на двойных поперечных рычагах

Рис. 16-2

– 140 –

ПОДВЕСКА

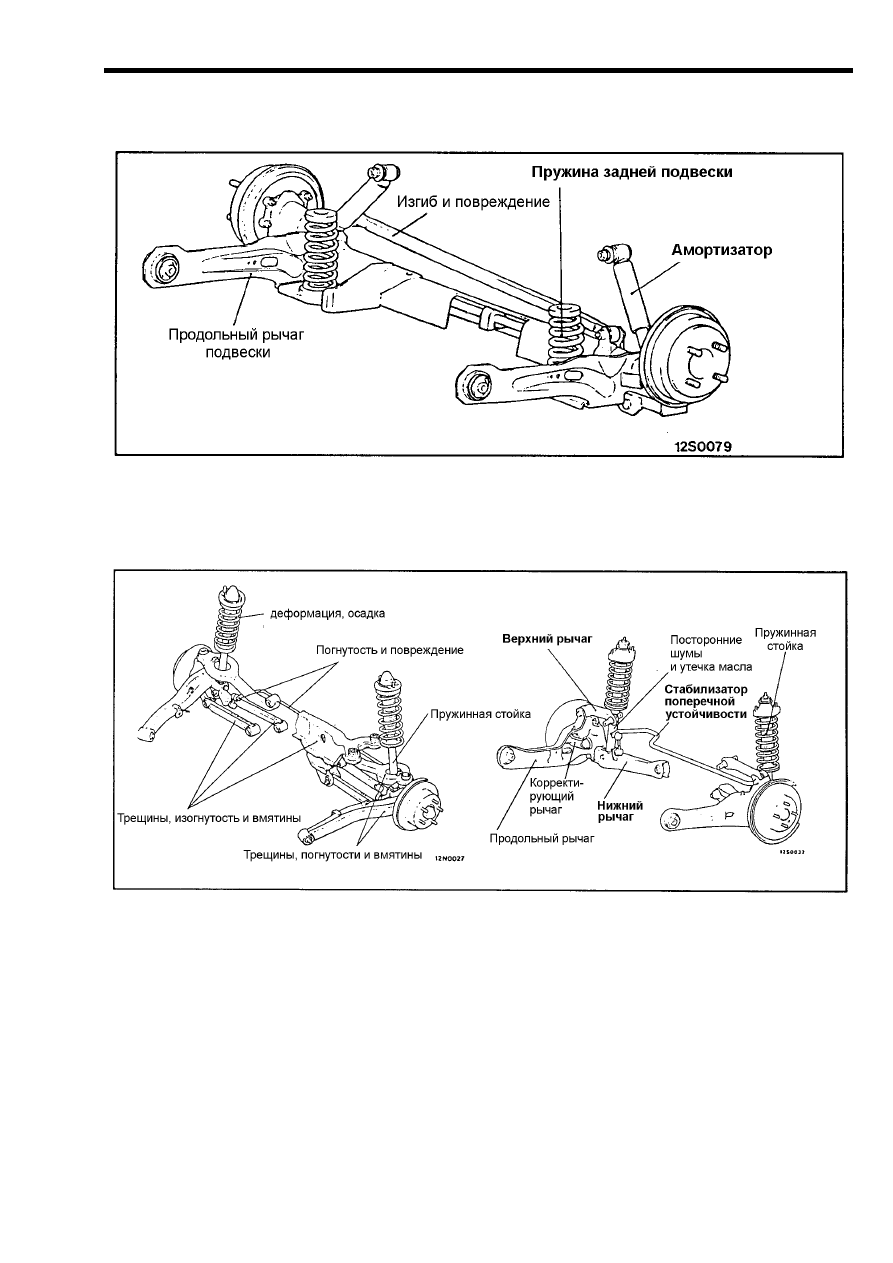

Задняя подвеска

(3) Подвеска со связанными рычагами

Рис. 16-3

(4) Многорычажная подвеска

Рис. 16-4

– 141 –

ПОДВЕСКА

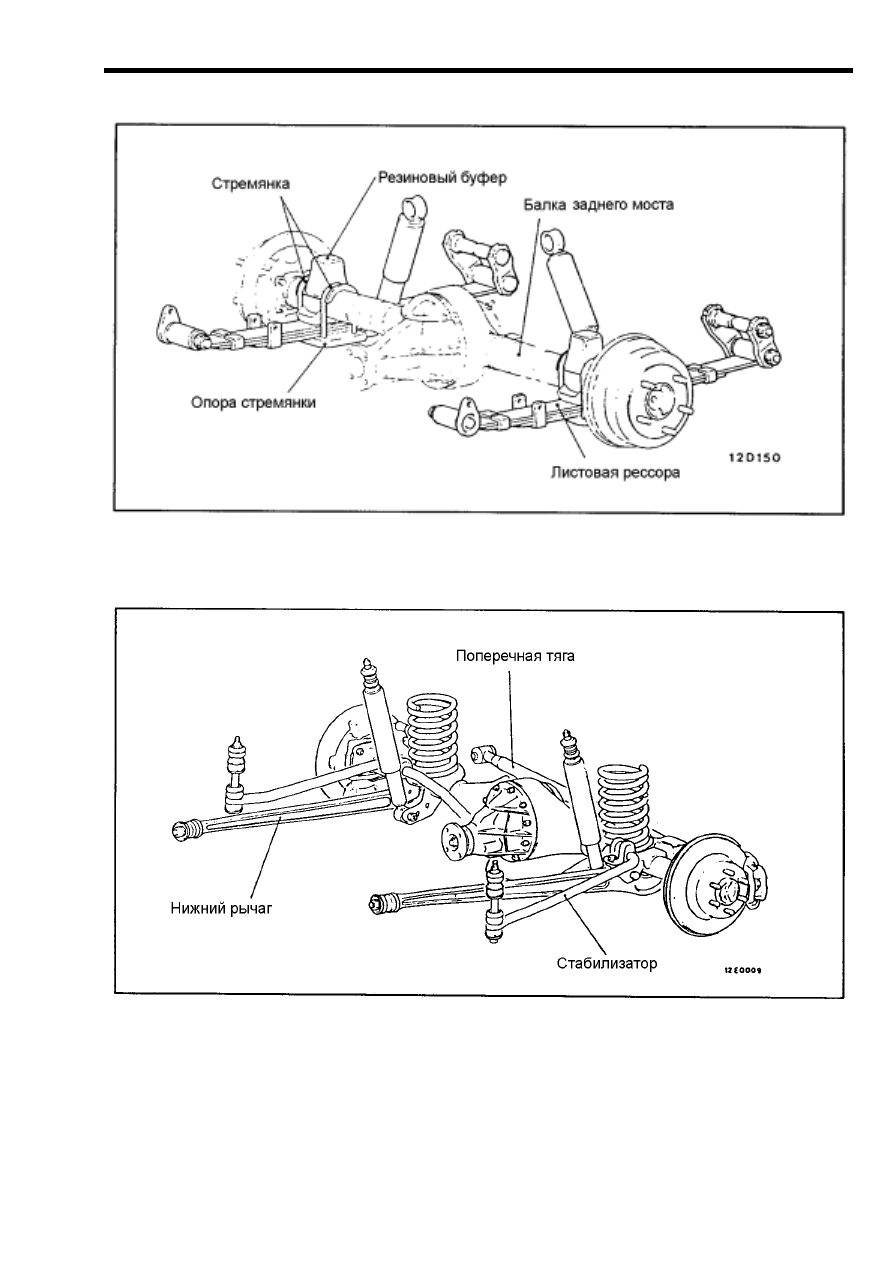

(5) Рессорная подвеска

Рис. 16-5

(6) 3-рычажная подвеска с жесткой балкой

Рис. 16-6

– 142 –
