УПРАЖНЕНИЯ

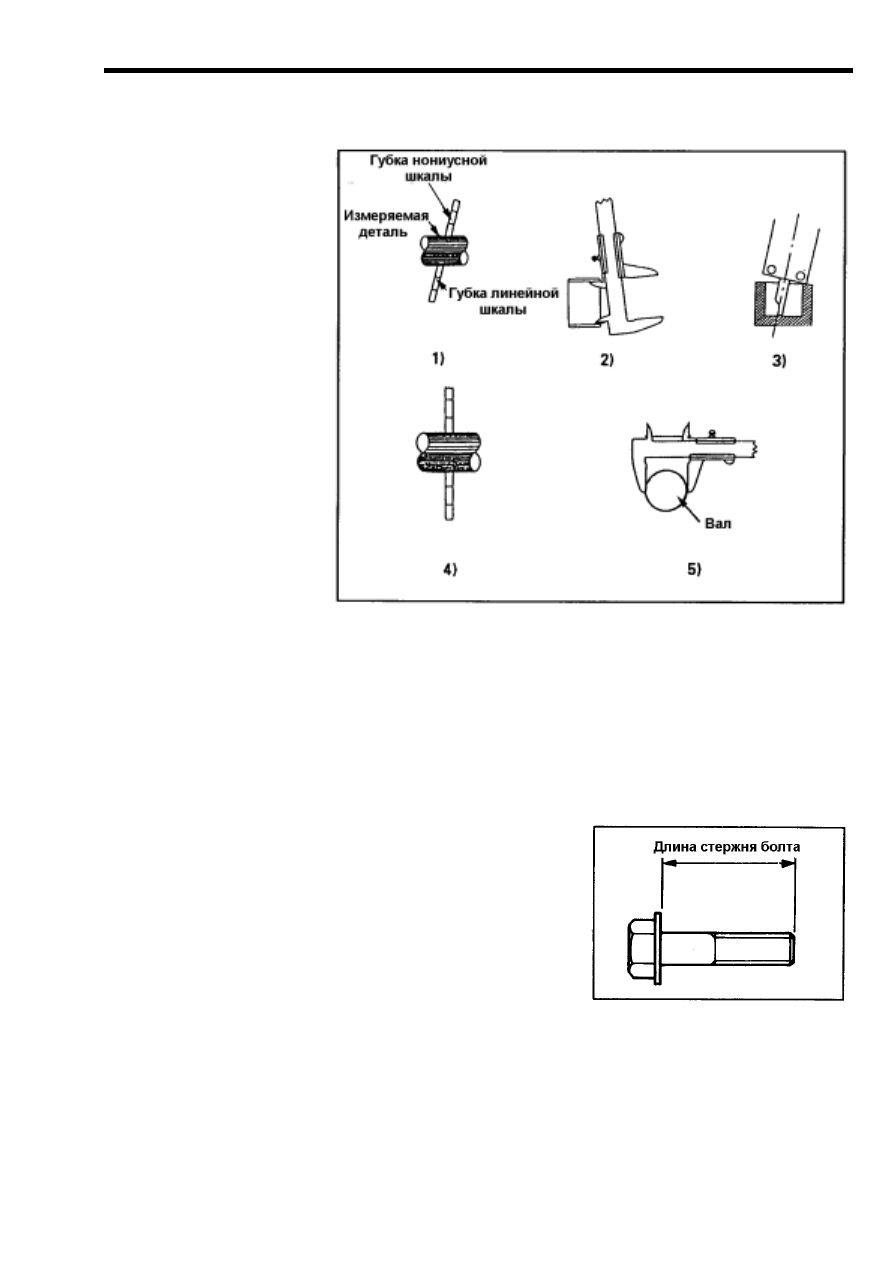

5. Рисунок показывает процедуру измерения штангенциркулем. Выберите правильный
прием измерения.

¨(1)

¨(2)

¨(3)

¨(4)

¨(5)

6. Указанные ниже предложения описывают болты и гайки. Выберите один неправиль-
ный ответ.

¨(1) Если болты имеют одинаковые наружные диаметры резьбовой части, то они

        все имеют одинаковый шаг резьбы.

¨(2) Если на головке болта выбито число, то оно означает одну десятую предела

        прочности на разрыв.

¨(3) Размер под ключ болта соответствует номеру, выбитому на головке ключа.

¨(4) Длина болта соответствует длине стержня болта до его головки.

¨(5) Гроверная шайба используется для предотвращения ослабления резьбового

        соединения.

– 47 –

УПРАЖНЕНИЯ

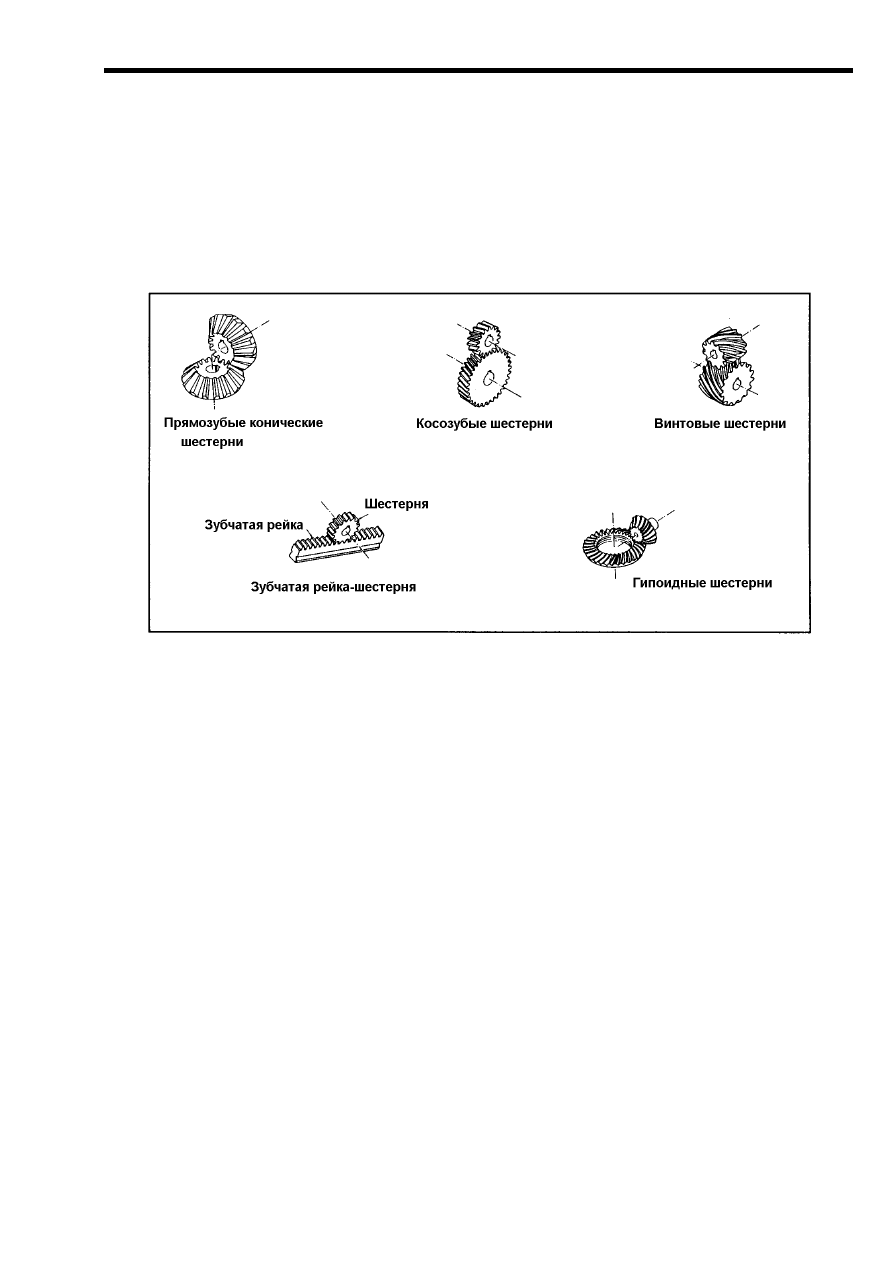

7. Указанные ниже предложения описывают шестерни. Выберите один неправильный
ответ. Для определения типа шестерней смотрите приведенный ниже рисунок.

¨(1) Прямозубые конические шестерни применяются в дифференциале.

¨(2) Косозубые шестерни применяются в КПП.

¨(3) Винтовые шестерни применяются для соединения распределительного вала и

        валика распределителя зажигания.

¨(4) Гипоидные шестерни используются в картере рулевого механизма.

¨(5) Зубчатая рейка-шестерня используется в рулевом механизме.

8. Указанные ниже предложения описывают моторные масла. Выберите один непра-
вильный ответ.

¨(1) Моторное масло отводит тепло от подшипниковых узлов двигателя.

¨(2) Дизельное масло СС имеет лучшее качество, чем CD.

¨(3) Символы SA, SB, SC, SD, SE, SF и SG в обозначении моторного масла бензи-

новых двигателей являются классами качества масла по классификации API.

¨(4) Масло SAE 20W-40 предназначено для теплых зон, а масло SAE 5W-30 – для

холодных зон.

¨(5) В обозначении масла SAE30 число 30 обозначает вязкость масла.

9. Указанные ниже предложения описывают тормозные жидкости. Выберите один не-
правильный ответ.

¨(1) Если тормозная жидкость попадет на окрашенную поверхность, то это быстро

        повредит лакокрасочное покрытие.

¨(2) Даже если смешать тормозную жидкость с моторным маслом, то это не вызовет

        технических неисправностей.

¨(3) Тормозная жидкость не должна храниться в открытой емкости.

¨(4) Тормозная жидкость не должна попадать в глаза и на слизистую оболочку рта.

¨(5) Если смешать тормозную жидкость DOT-3 или DOT-4 с силиконовой тормозной

         жидкостью класса DOT-5, то в результате взаимодействия жидкостей
         произойдет корродирование металлических деталей.

– 48 –

ГЛАВА 6

ОСНОВЫ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ

6-1 Типы двигателей

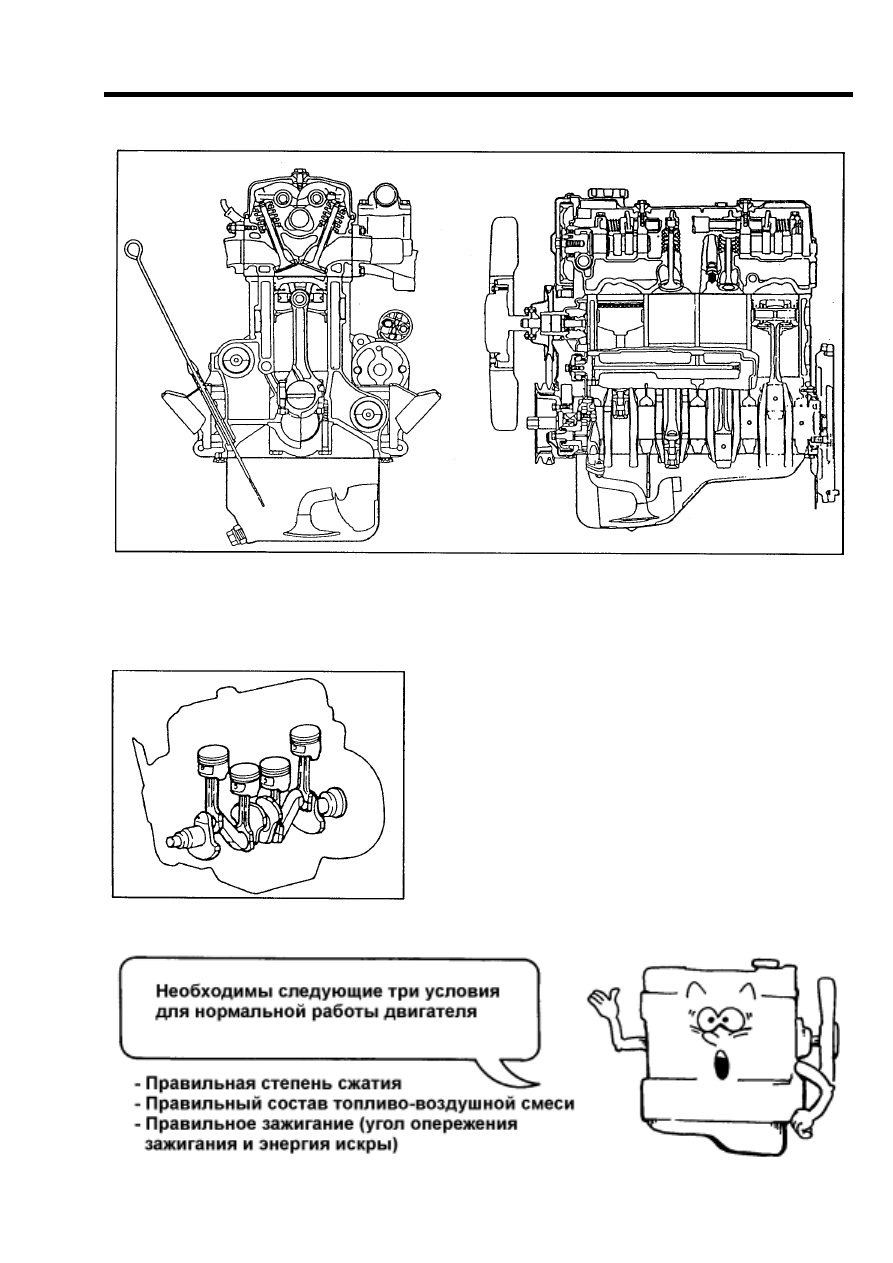

Рис. 6-1 Поперечный и продольный разрезы двигателя 4G6

Поршневой двигатель
Данный термин относится к двигателям, у которых поршни двигаются
возвратно-поступательно.

Рис. 6-2 Поршневой двигатель

– 49 –

ОСНОВЫ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ

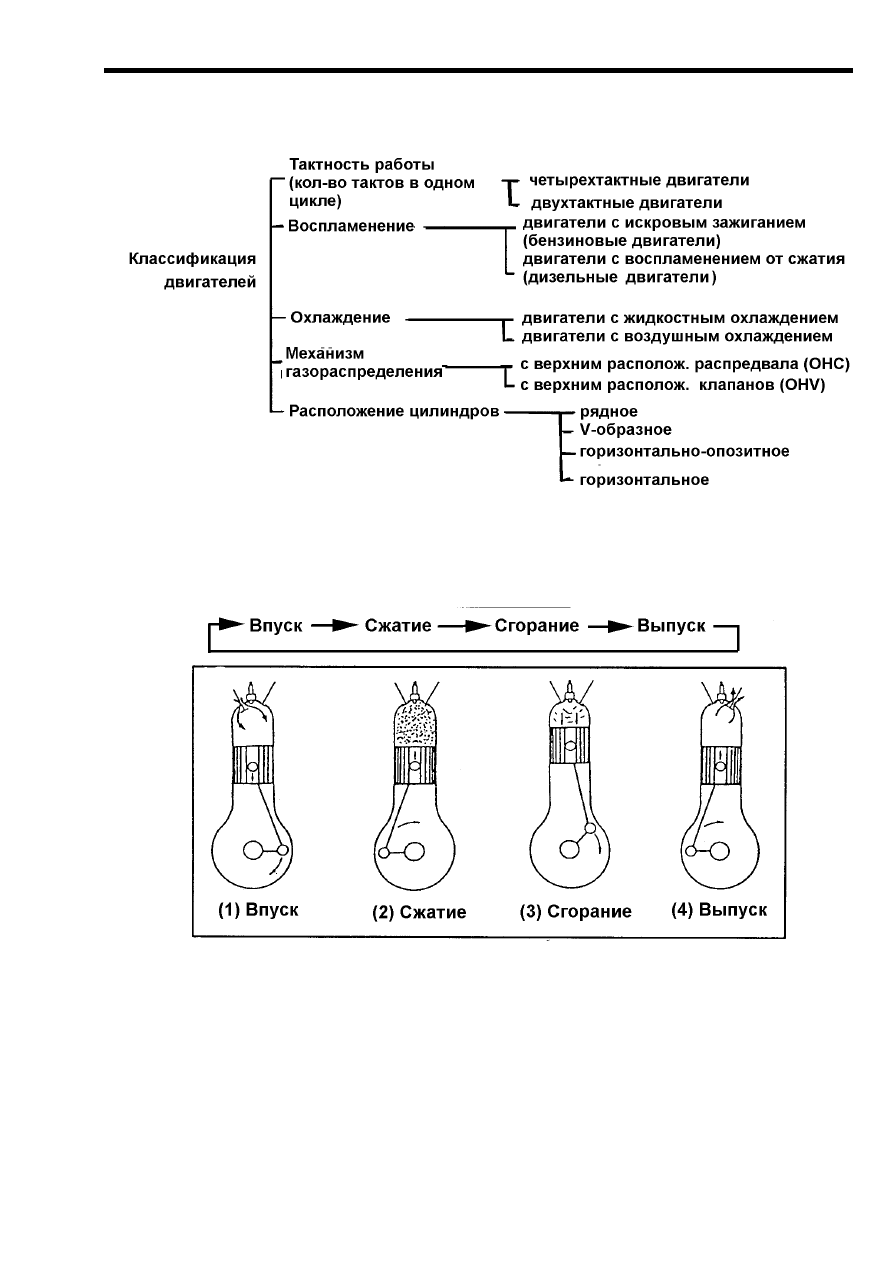

Классификация двигателей внутреннего сгорания (ДВС)
Двигатели в общем классифицируются по категориям, указанным ниже.

(1) Четырехтактный двигатель
В четырехтактном двигателе один термодинамический цикл двигателя совершается за
четыре хода поршня:

Рис. 6-3 Четырехтактный двигатель
