Mitsubishi: техническое обслуживание автомобилей - часть 438





КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

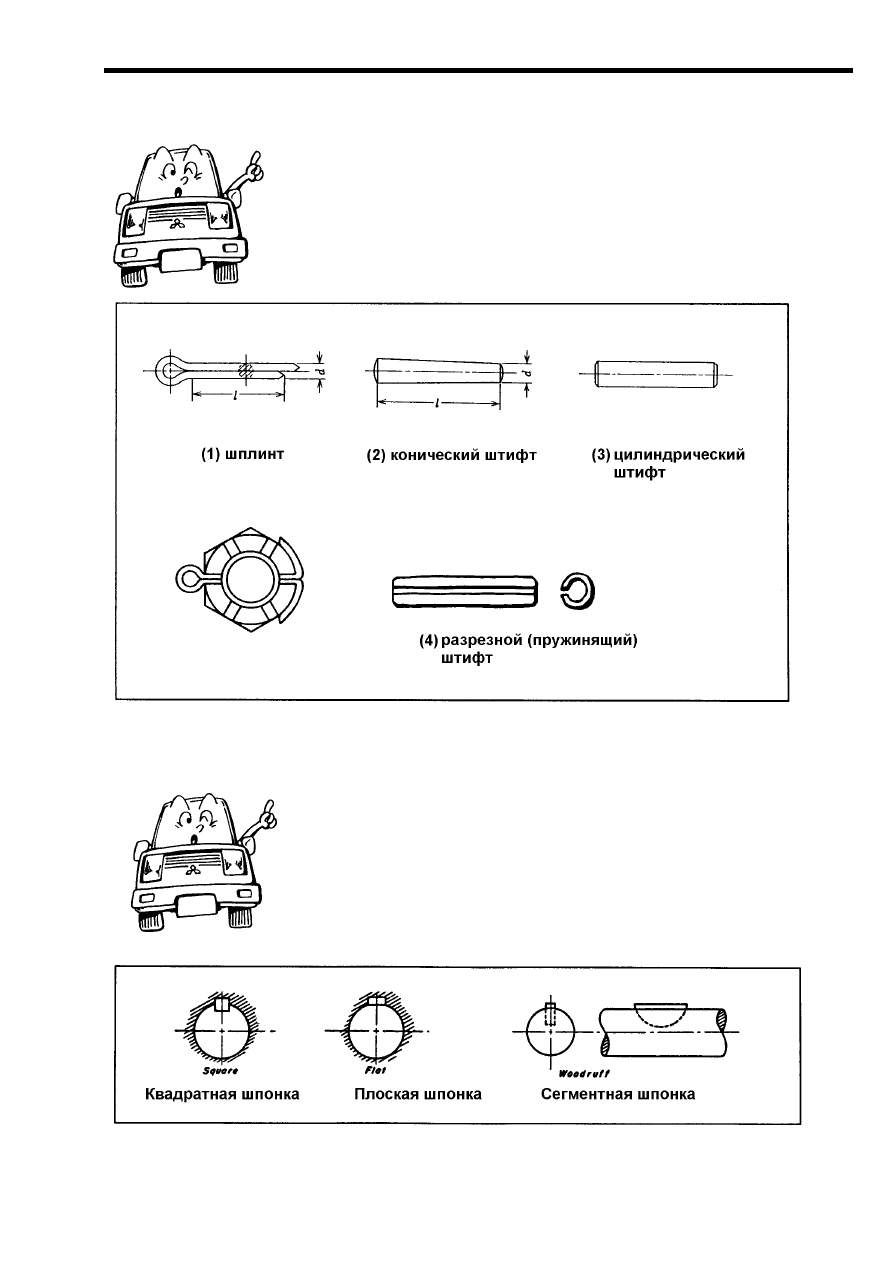

 (2) Шплинты, штифты

Шплинты и штифты используются в мостах, КПП, дифферен-
циалах и др. узлах автомобилей, чтобы предотвратить отво-
рачивание или соскальзывание деталей.

Рис. 4-18 Различные типы фиксаторов

 (3) Шпонки

Валы и втулки обычно соединяются вместе при помощи шпо-
нок.

Рис. 4-19 Типы шпонок

– 35 –

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

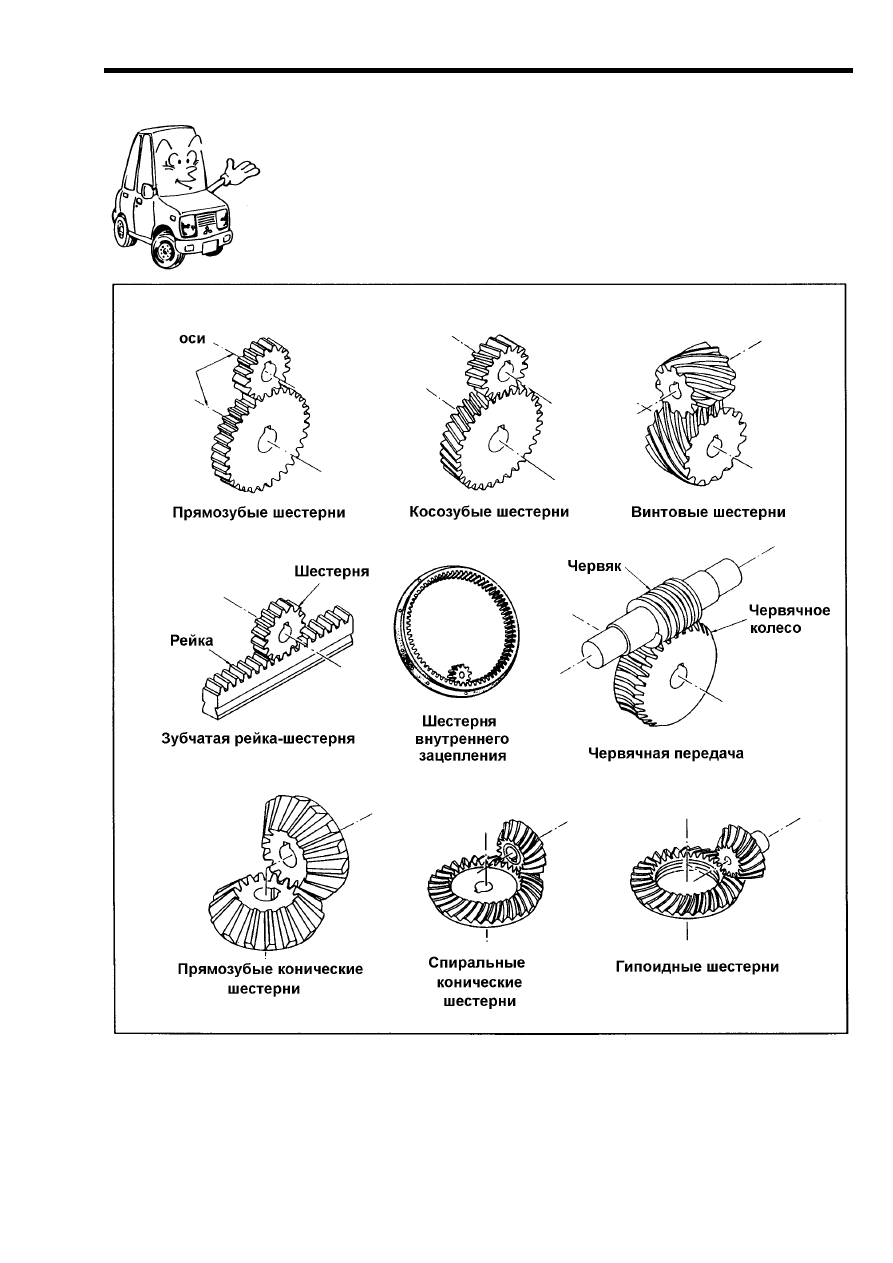

4-6 Шестерни

Шестерни - это детали, которые точно (без проскальзывания)
передают частоту вращения и крутящий момент и используются
в КПП, дифференциалах и других узлах автомобиля.

Рис. 4-20

– 36 –

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

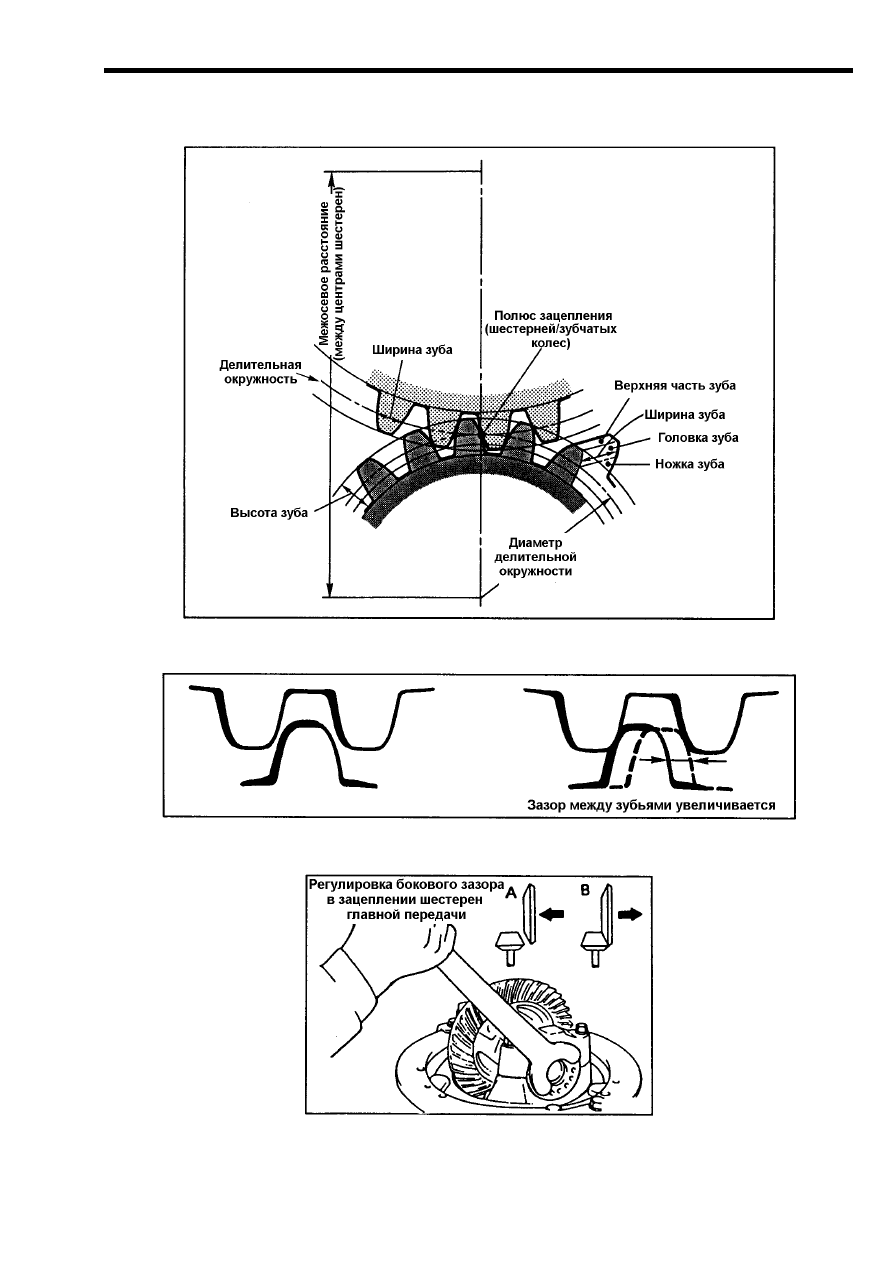

Название элементов шестерен

Рис. 4-21 Название элементов зуба

Рис. 4-22 Что произойдет, если расстояние между центрами шестерен увеличивается

Рис. 4-23 Регулировка бокового зазора гайкой

– 37 –

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

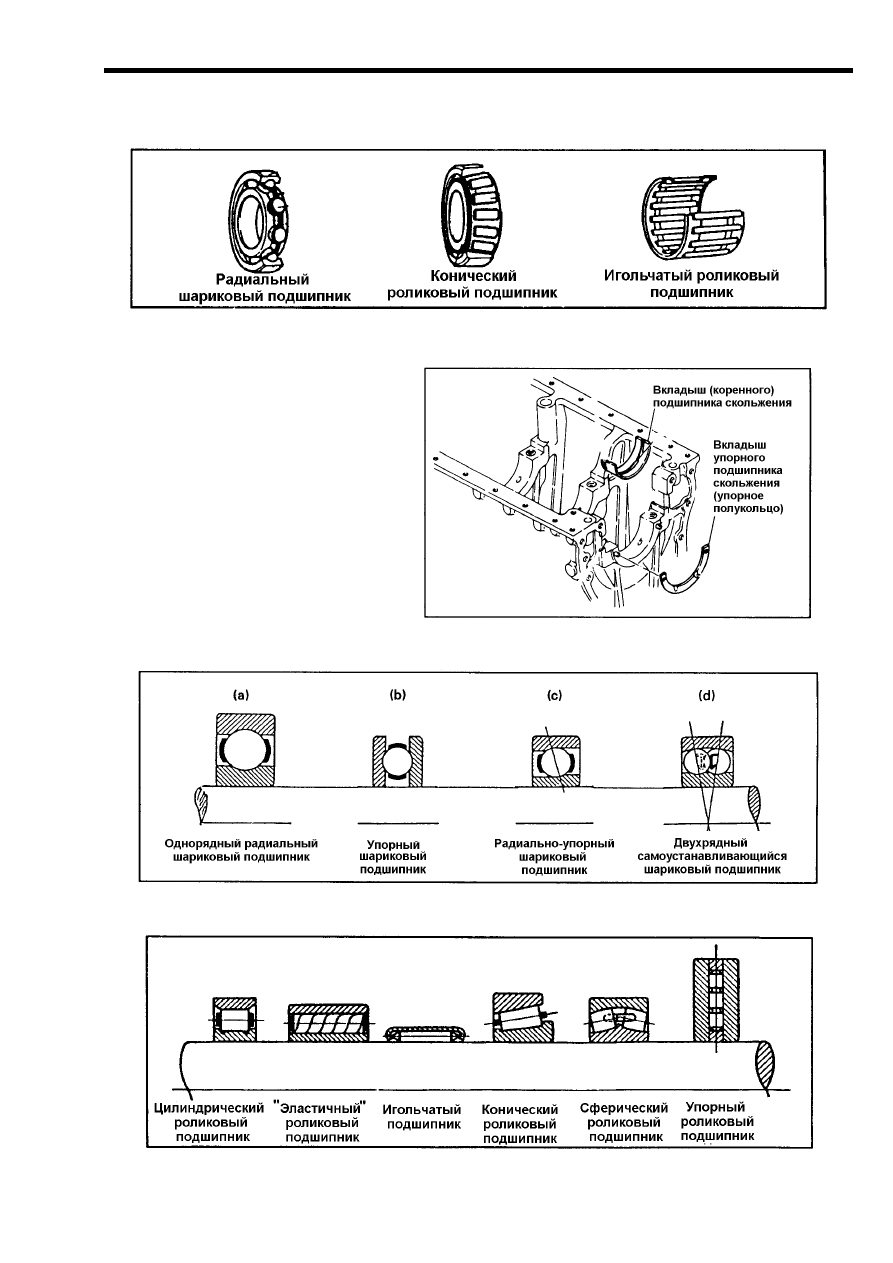

4-7 Подшипники

Примеры

Рис. 4-24

(1) Типы подшипников
1) Подшипники скольжения
(вкладыши)

Рис. 4-25

2) Шариковые подшипники

                         Рис. 4-26 Шариковые подшипники

3) Роликовые подшипники

              Рис. 4-27 Роликовые подшипники

– 38 –
