КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

4-3 Момент затяжки болтов и гаек

Сила тяжести, действующая на тело массой в 1 кг, обозначает-
ся в старой системе единиц как 1 кгс (килограм-сила).
Сила, равная 1 кгс, в новой международной системе единиц СИ
соответствует 9,8 Н (Ньютона). В системе СИ сила в 1Н – это
сила, которая при действии на тело массой 1 кг вызывает его
ускорение 9,8 м/с

2

.

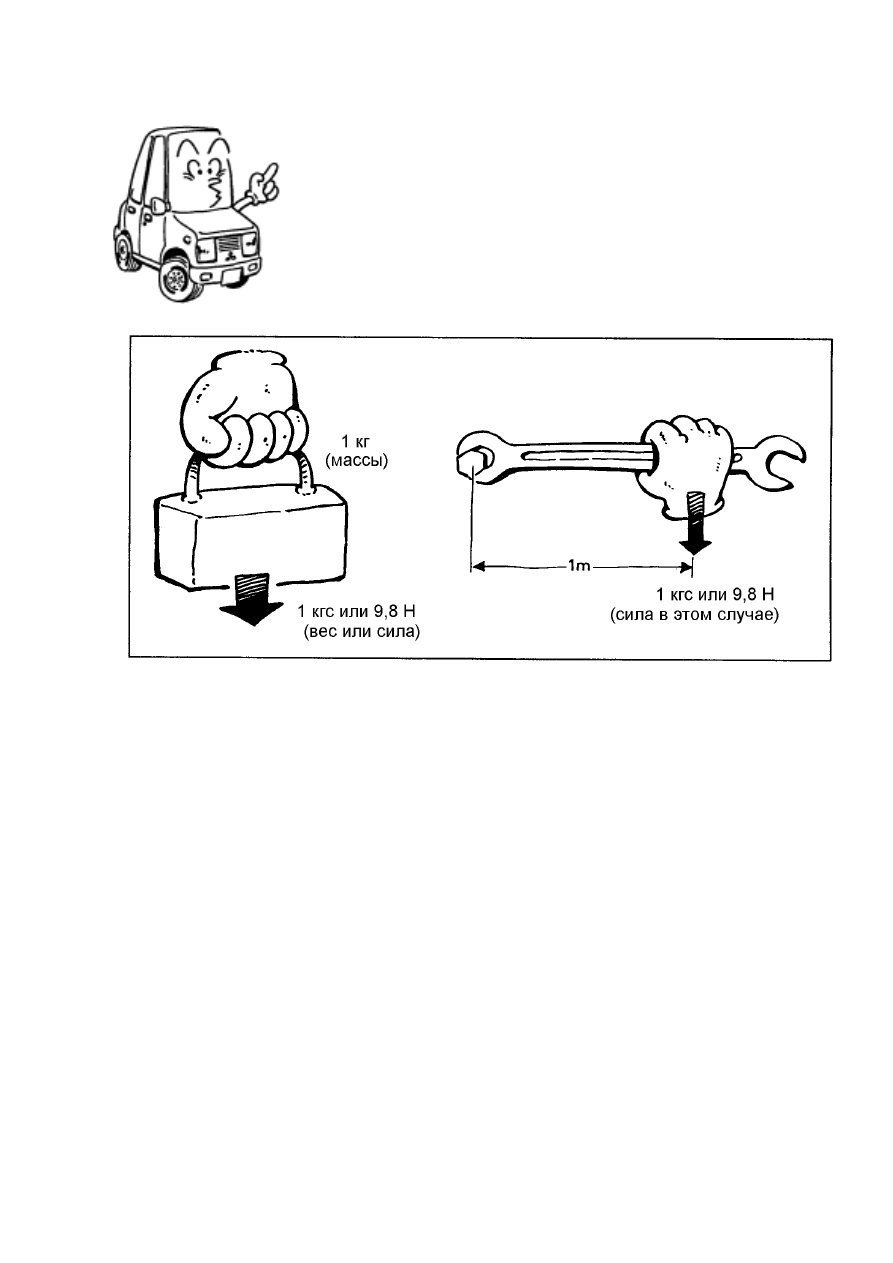

Рис. 4-9 Момент затяжки

Момент затяжки

1 кгс х 1 м = 1 кгм - старая система единиц
9,8 Н х 1 м = 9,8 Н

⋅

м - новая система единиц СИ

В данном Руководстве и Руководствах по ремонту в последнее время момент затяжки
обозначается в Н

⋅

м, поэтому значения моментов также указываются в Н

⋅

м (Ньютоно-

метр). Переводные коэффициенты указаны ниже:

1 кгм = 9,8 Н

⋅

м

или

1 кгм

≈

 10 Н

⋅

м

– 31 –

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

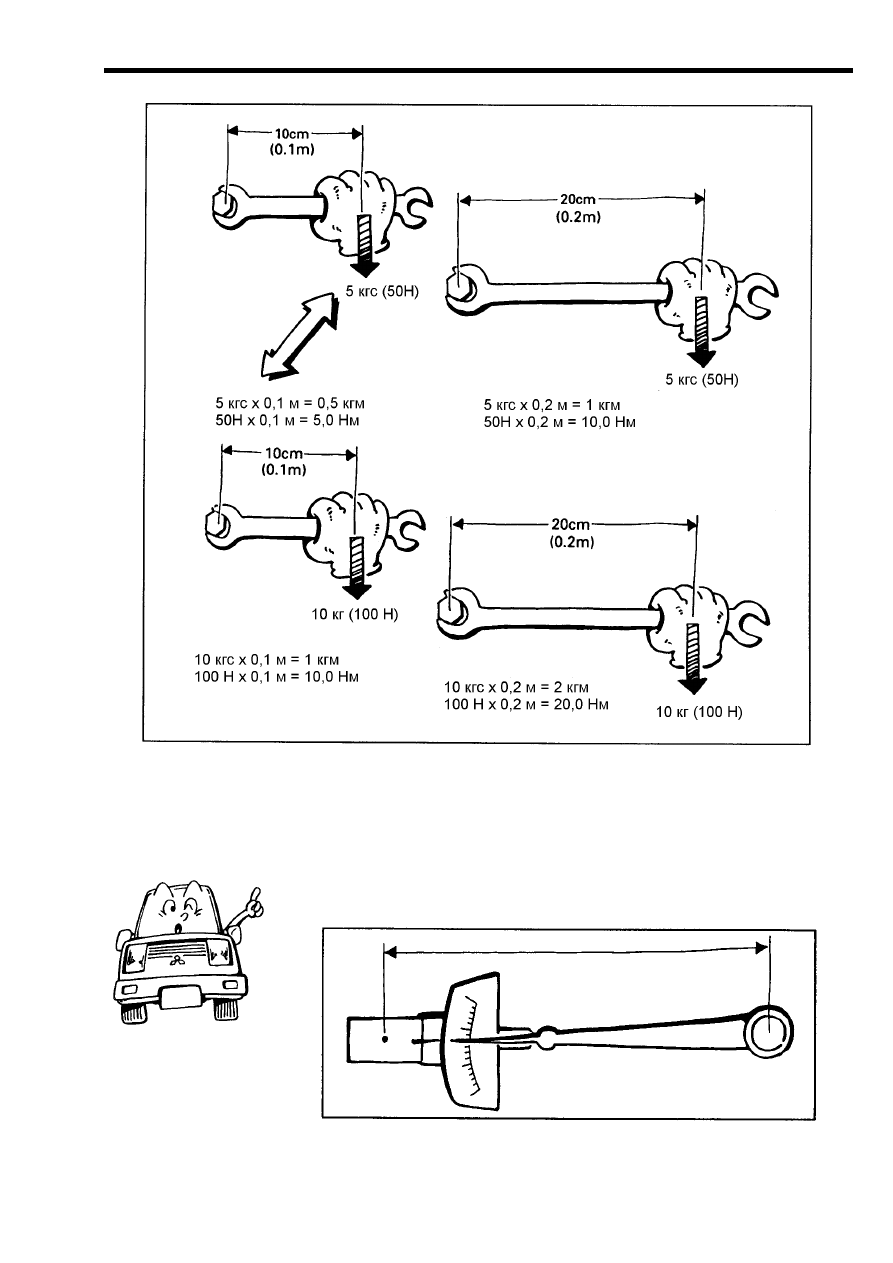

Рис. 4-10 Как подсчитать момент затяжки

Когда различные детали соединяются при помощи болтов и гаек,
очень важно, чтобы последние затягивались строго определен-
ным моментом. Для измерения момента затяжки используется
динамометрический ключ.

Рис. 4-11 Динамометрический ключ

– 32 –

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

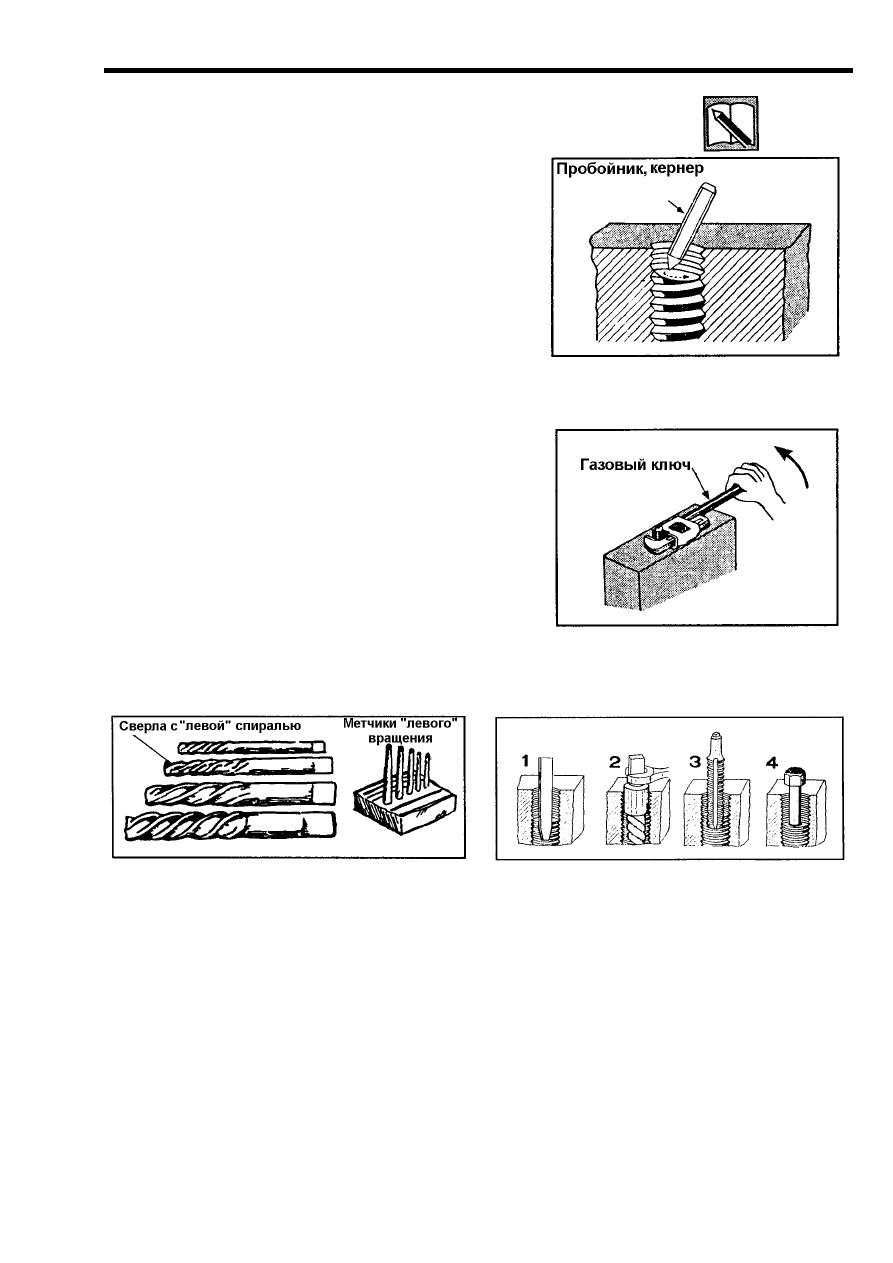

4-4 Методы извлечения обломанных болтов, шпилек

(1) Как удалить сломанный болт
1) Если сломанный болт был затянут небольшим
моментом (или имеет большой диаметр), то
можно использовать кернер (рис. 4-12).

Рис. 4-12 Удаление сломанного

болта

2). Если обломок болта выступает над поверх-
ностью на достаточную длину, то смотри рис. 4-
13.

3). Если обломок болта остался внутри резьбо-
вого отверстия, то смотри рис. 4-15.

Рис. 4-13 Удаление сломанного

болта

Рис. 4.14. Набор приспособлений для уда-

ления сломанных болтов

Рис. 4-15 Процедура удаления сломанного

болта

Повреждение резьбы:

Смотри раздел 2-7 Метчик и 2-8 Плашка в главе 2.

– 33 –

КРЕПЕЖ, МЕТОДЫ КРЕПЛЕНИЯ

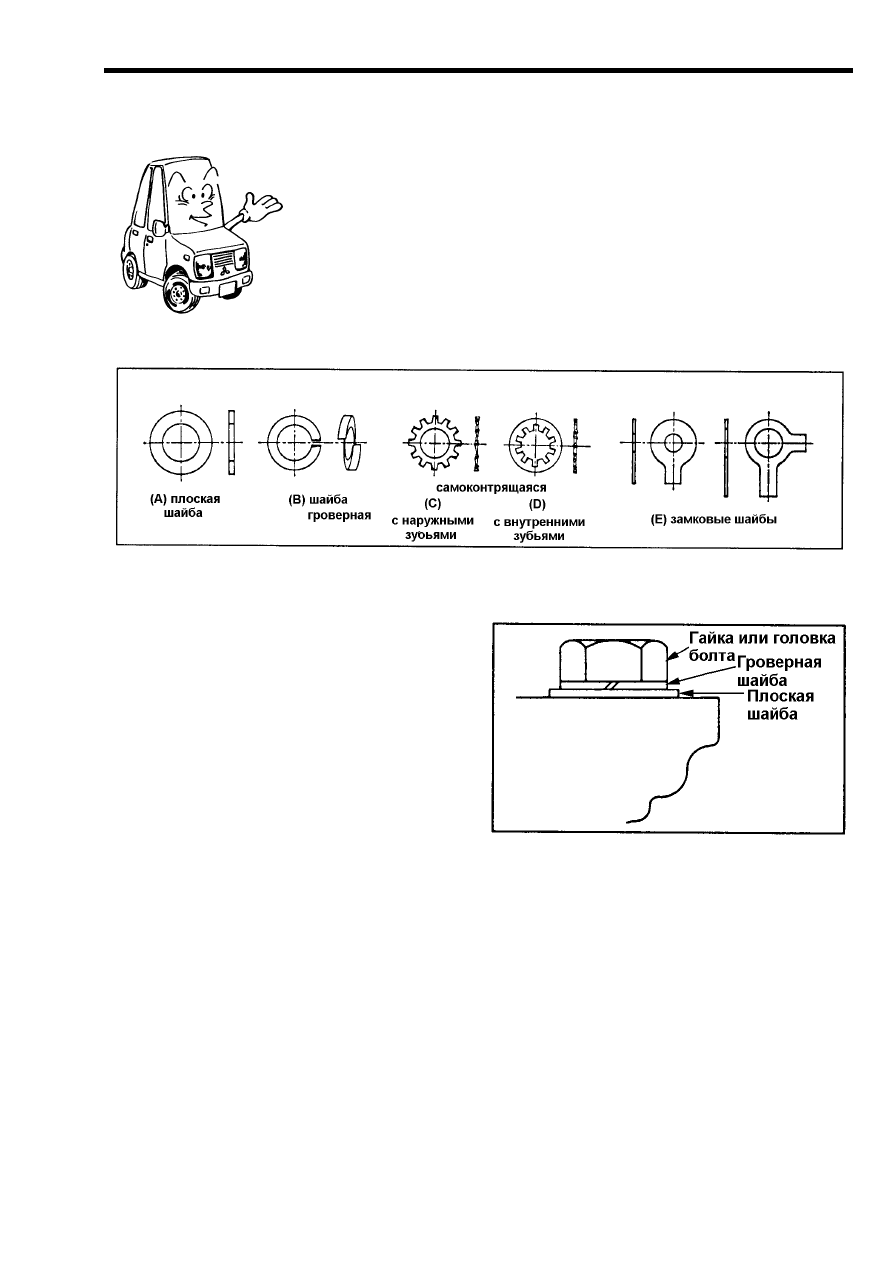

4-5 Шайбы, шплинты и шпонки

(1) Шайбы

Шайбы используются для предотвращения повреждения кон-
тактной поверхности болта или гайки и детали, которые могут
возникнуть при их затяжке, а также для предотвращения ослаб-
ления соединения в результате вибрации и т.п.

1). Типы шайб

Рис. 4-16

2). Как пользоваться шайбой

Рис. 4-17 Как использовать шайбу

– 34 –
