Mitsubishi: техническое обслуживание автомобилей - часть 435





ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

(4) Процедура измерения
Часовой индикатор измеряет перемещение
измерительного наконечника относительно
контрольной плоскости.

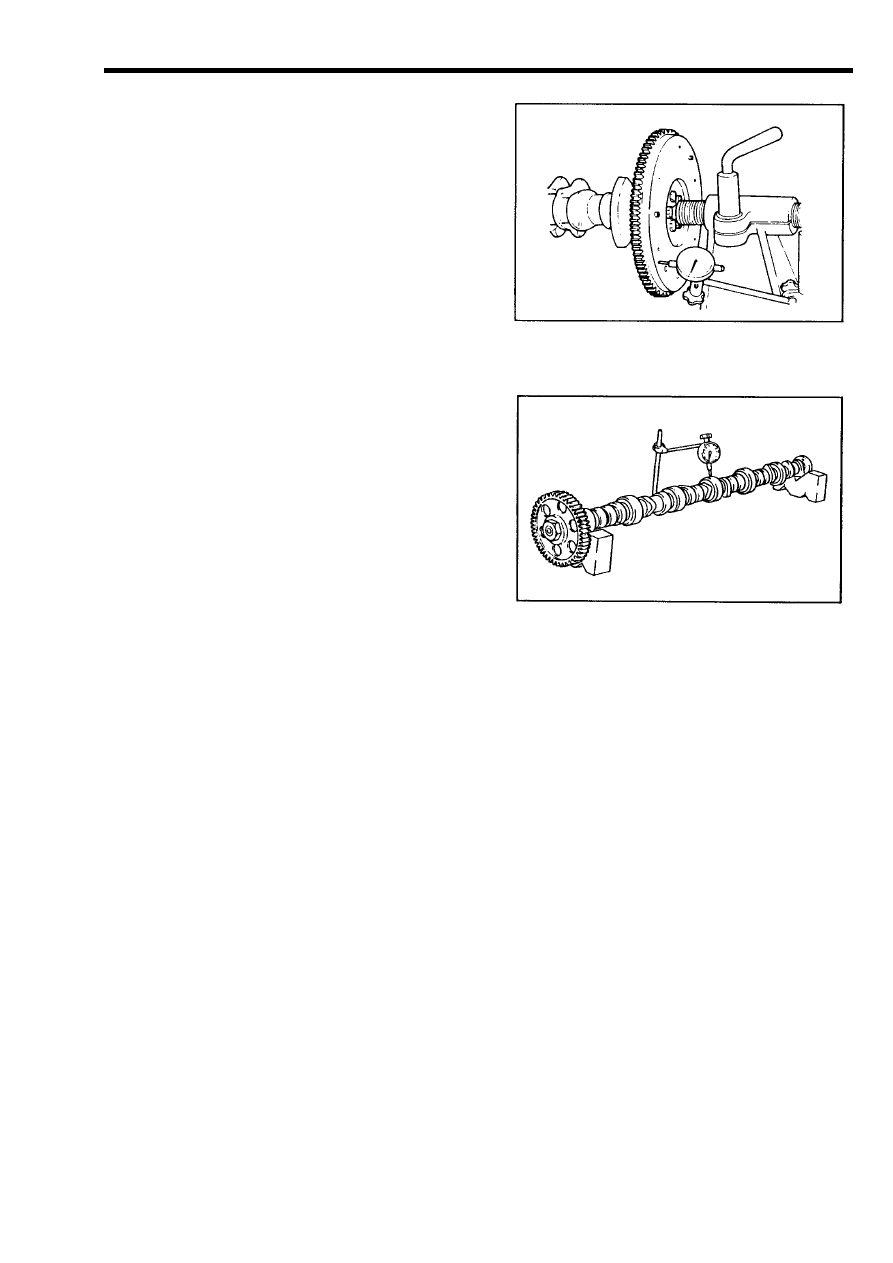

Рис. 3-14 (Пример)
Измерение биения

Рис. 3-15 (Пример)

Измерение прогиба

– 23 –

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

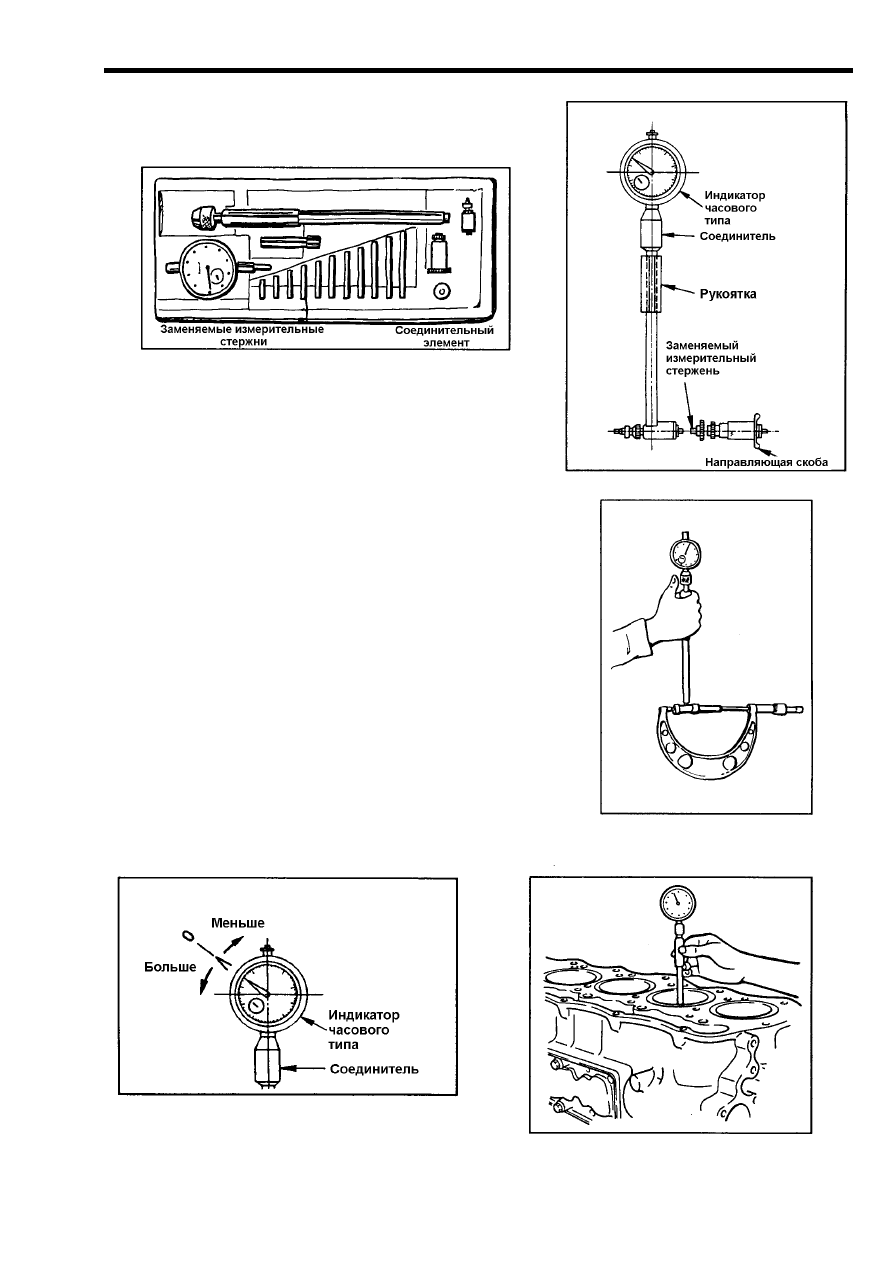

3-4 Индикатор-нутромер

(1) Чтение шкал индикатора-нутромера произво-
дится также, как у индикатора часового типа.

Рис. 3-16 Набор измерительных средств

индикатора-нутромера

Рис. 3-17 Индикатор-нутромер

(2) Применение:
1) Измерение износа цилиндра двигателя
2) Измерение внутренних диаметров

(3) Процедура измерения
1) Грубо измерьте внутренний диаметр штанген-
циркулем.
2) Подберите соответствующий измерительный
стержень и дистанционную втулку для измерения
внутреннего диаметра и установите их на нутро-
мер.
3) Выставьте микрометр на тот же размер, что и
внутренний диаметр.
4) Установите на ноль индикатор-нутромер.
Примечание: Проверьте положение короткой
стрелки.
5) Измерьте внутренний диаметр индикатором-
нутромером

.

Рис. 3-18 Установка индикатора-

нутромера на ноль

Рис. 3-19 Как считывать показания инди-

катора-нутромера

Рис. 3-20 Измерение внутреннего

диаметра цилиндра

– 24 –

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

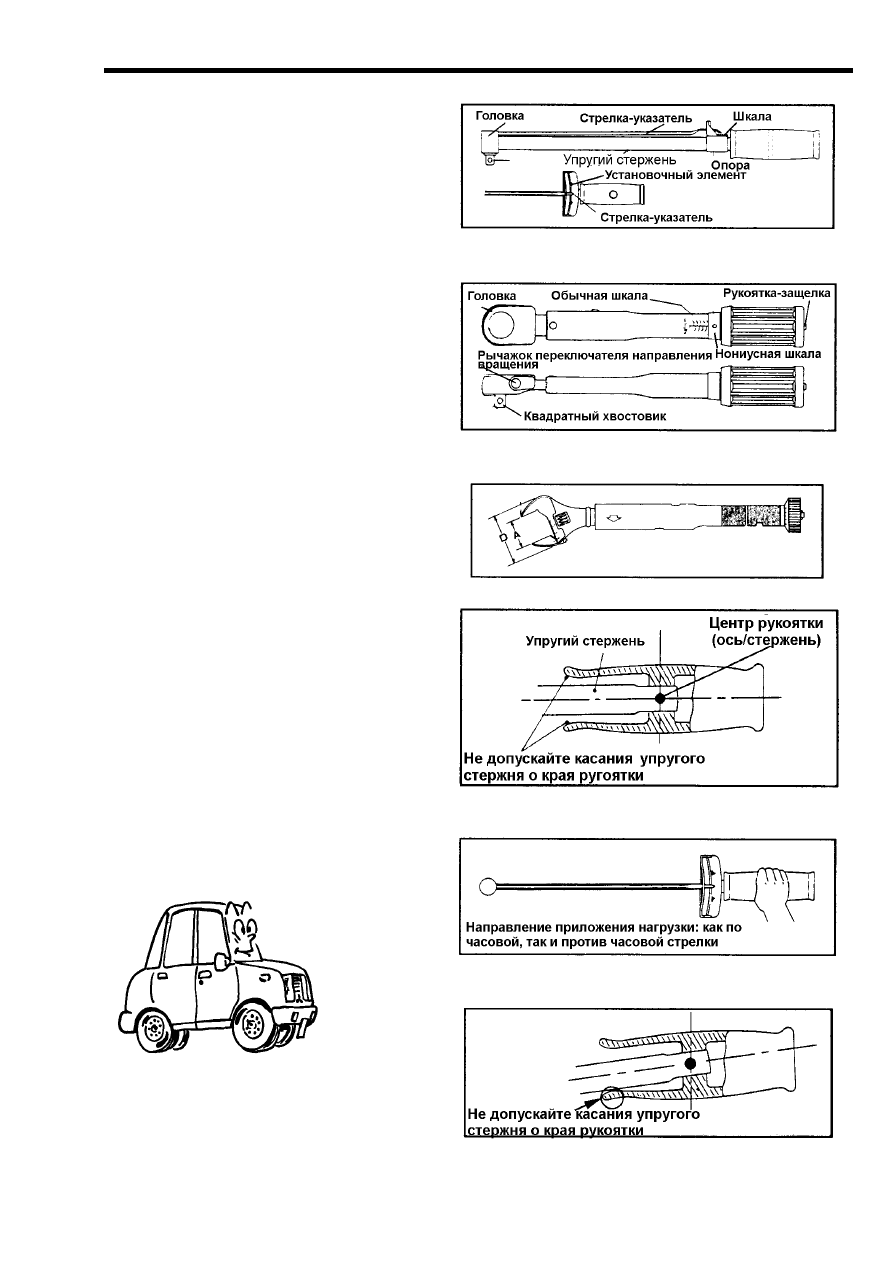

3-5 Динамометрический ключ

(1) Динамометрический ключ - это
инструмент для затягивания болтов и
гаек при одновременном измерении
момента затяжки. На квадратный
хвостовик на головке ключа надева-
ется торцевая головка соответст-
вующего размера.

(2) Типы динамометрических
ключей:

Рис. 3-21 Динамометрический ключ стрелочно-

го типа (с упругим стержнем)

Рис. 3-22 Динамометрический ключ предель-

ный ("со щелчком")

Рис. 3-23 Разводной динамометрический ключ

(3) Примечания при работе с
динамометрическими ключами
стрелочного типа (с упругим
стержнем):
1) Убедитесь, что стрелка-указатель
находится на нулевой отметке, и не
касается пластины со шкалой.
2) Когда прикладываете усилие к ди-
намометрическому ключу, убедитесь,
что усилие приложено к оси (центру)
рукоятки (рис. 3-24).

Рис. 3-24 Правильный способ работы динамо-

метрическим ключом

3) Значение прикладываемого мо-
мента указывается положением
стрелки на шкале.

Рис. 3-25 Правильный захват рукоятки динамо-

метрического ключа

Рис. 3-26 Неправильный способ работы дина-

мометрическим ключом

– 25 –

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

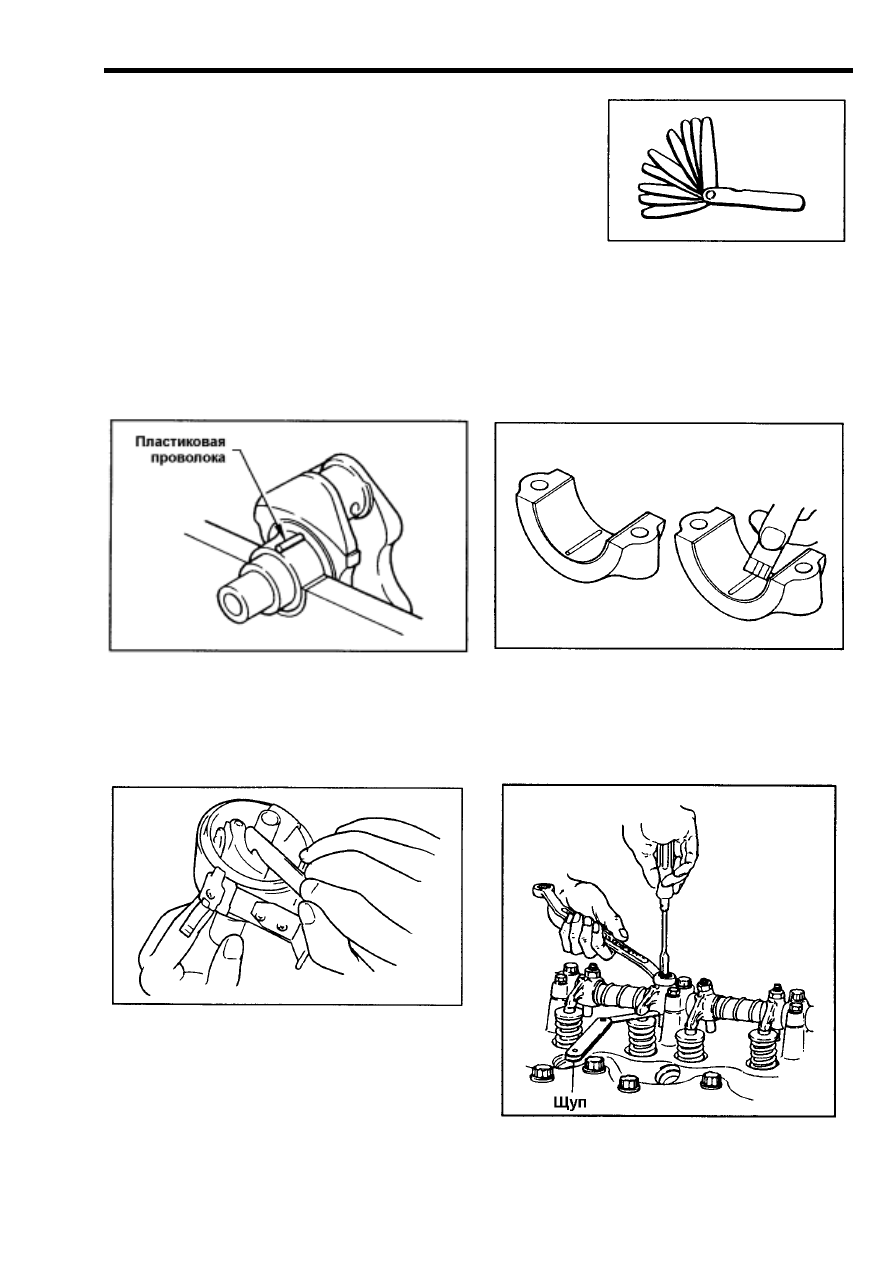

3-6 Плоские щупы

(1) Плоским щупом пользуются для измерения
зазоров
(2) Типы:
1) Плоские щупы используют для измерения следующих
параметров:

  Зазор между контактами прерывателя

  Тепловые зазоры в клапанном механизме

  Осевой люфт (свободный осевой ход)

  Прочие зазоры

Рис. 3-27 Набор плоских щу-

пов

2) Калиброванная пластиковая (деформируемая) проволока
Определите величину зазора, сравнив самый широкий участок расплющенной калиб-
рованной проволоки со шкалой на ее упаковке.

Рис. 3-28 Пластиковая калиброванная

проволока

Рис. 3-29 Измерение

(3) Процедура измерения
Вставьте плоский щуп в измеряемый зазор. Если щуп может быть извлечен с усилием
500 - 600 гс (грам-сила), то зазор соответствует толщине щупа.

Рис. 3-30 Проверка зазора между контак-

тами прерывателя

Рис. 3-31 Регулировка теплового зазора в

клапанном механизме

– 26 –
