ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

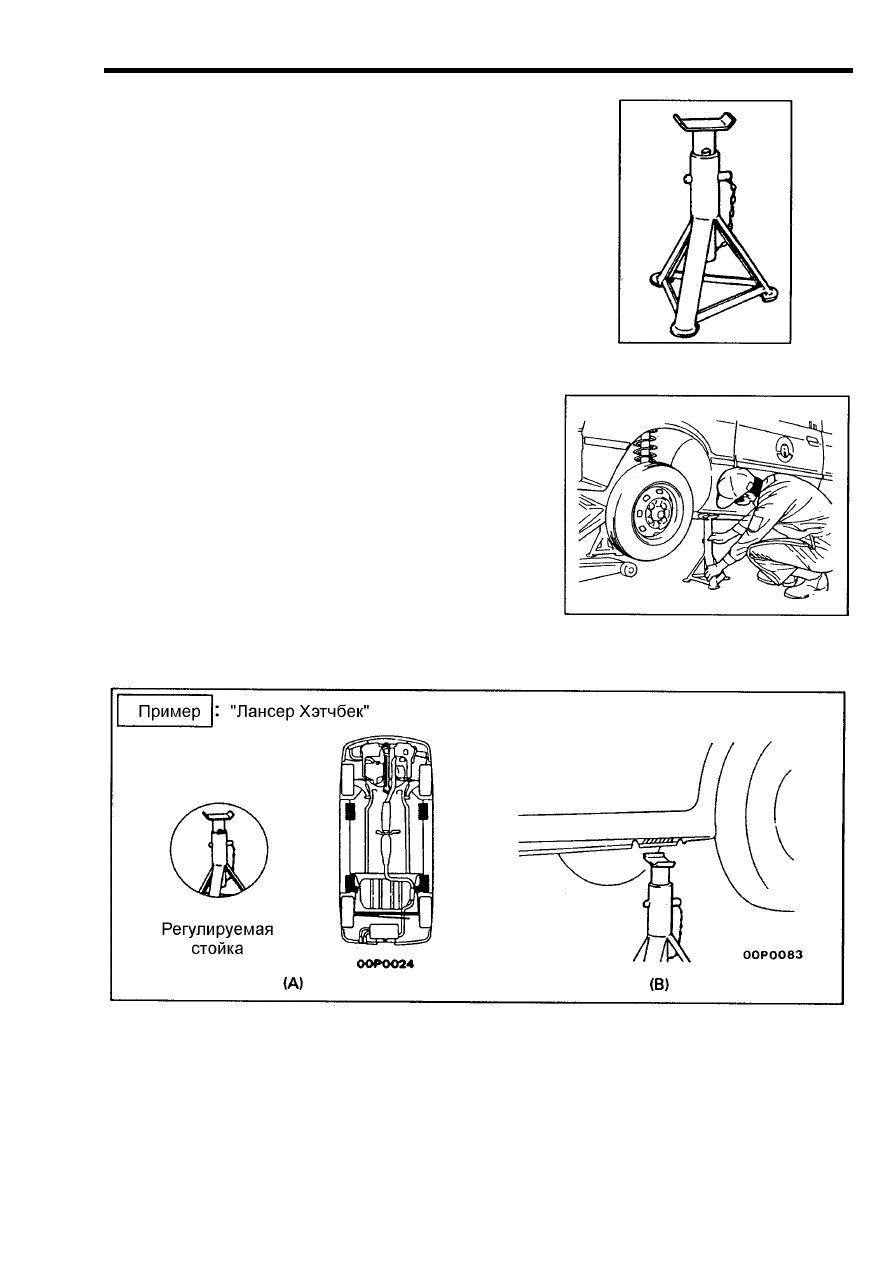

2.14. Раздвижная стойка

(1) Раздвижные стойки устанавливают под автомо-
билем, поднятым домкратом, во время проведения
проверочных, ремонтных и других видов работ под
машиной.

Рис. 2-35 Стойка раздвижная

(2) При использовании раздвижных стоек следует
обращать внимание на следующие моменты:

1) необходимо устанавливать четыре
раздвижные стойки в указанных для каждой
модели автомобиля местах,
2) отрегулируйте высоту раздвижных стоек

так,

чтобы автомобиль находился в горизонталь-

ном

положении.

Рис. 2-36 Места установки раз-

движных стоек (1)

Рис. 2-37 Места установки раздвижных стоек (2)

– 15 –

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

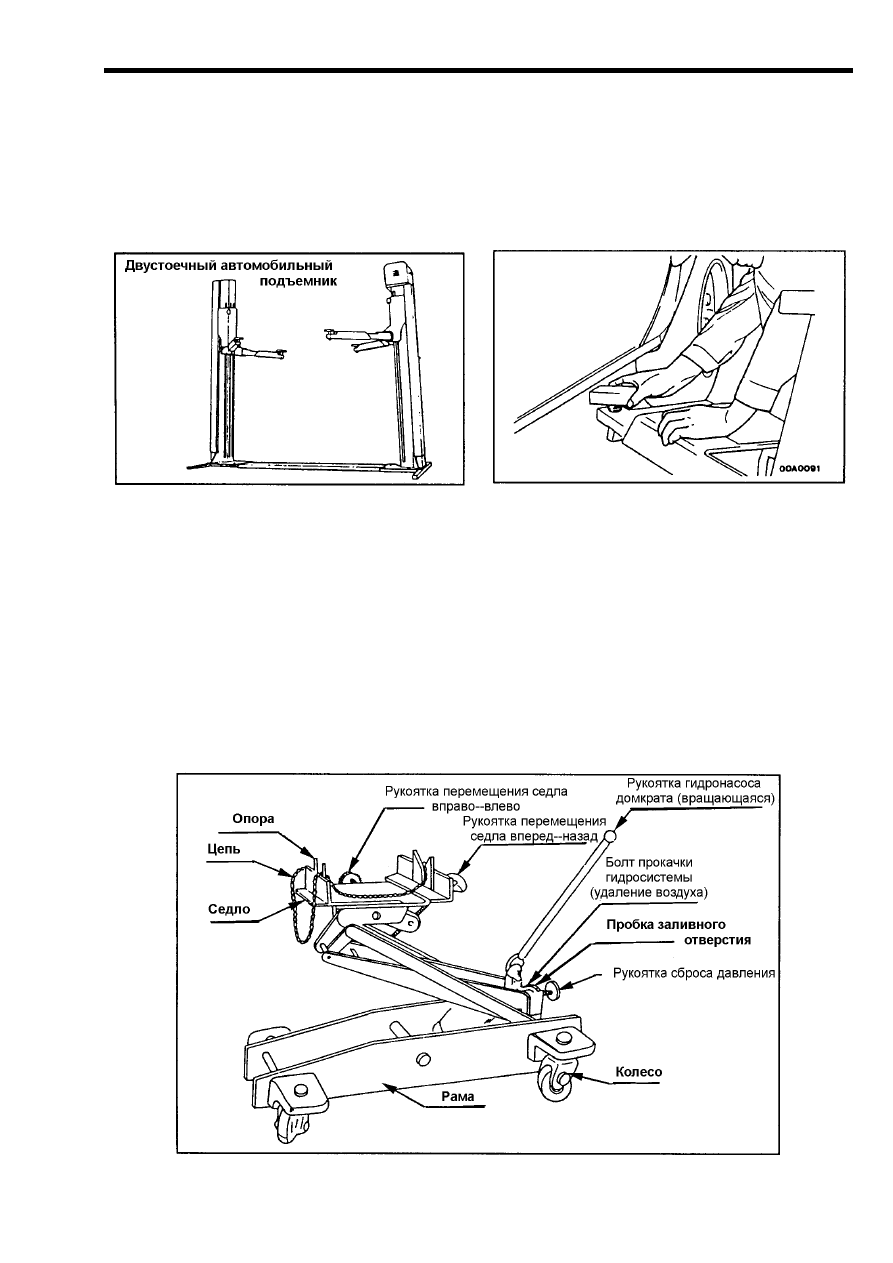

2-15 Двустоечный автомобильный подъемник

(1) Автомобильный подъемник предназначен для выполнению операций по ремонту и
обслуживанию под автомобилем. Таких, например, как установка и снятие КПП (короб-
ки передач), элементов подвески и т.п. Кроме двустоечных подъемников также исполь-
зуется одностоечный и четырехстоечный подъемники. Для каждой модели автомобиля
указаны точки упора для установки лап подъемника.

Рис. 2-39 Двустоечный автомобильный

подъемник

Рис. 2-40 Точка упора лапы подъемника

2-16 Домкрат трансмиссионный (для снятия и установки коробок
перемены передач)

(1) Этот тип домкрата используется для установки и снятия коробки перемены передач,
мостов и др.
(2) Примечания:
     1) Чтобы переместить седло вверх или вниз, необходимо рукоятку управления
     гидронасосом перемещать также вверх-вниз.
     2) Чтобы предупредить падение КПП с седла домкрата, необходимо надежно
     прикрепить ее к седлу прилагаемой цепью.

Рис. 2-38 Домкрат трансмиссионный

– 16 –

ГЛАВА 3

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

3-1 Штангенциркуль

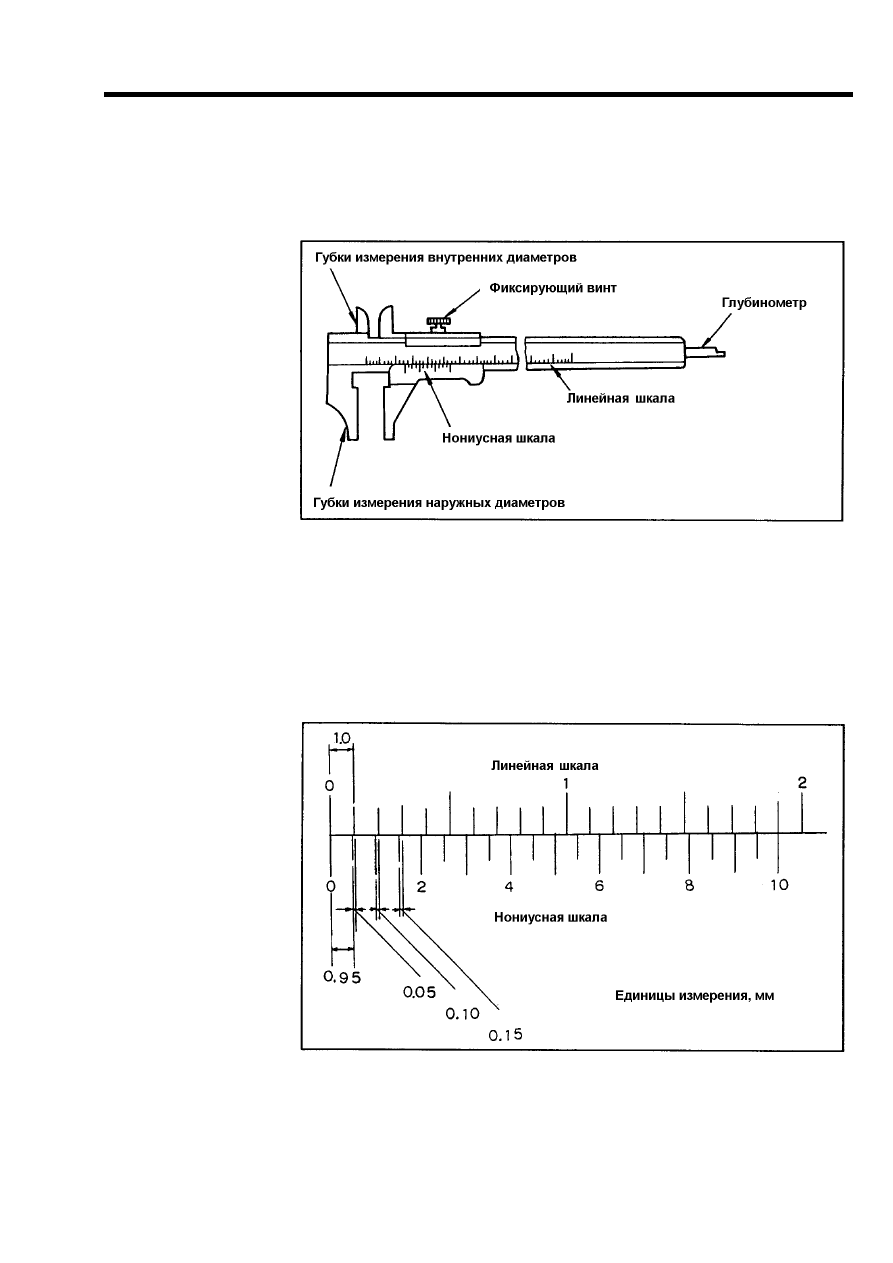

(1) Устройство штангенциркуля показано на рис. 3-1, штангенциркуль имеет две шкалы:
линейную и нониусную.

Рис. 3-1 Штангенциркуль

(2) Измеряемые величины:
   1) Наружный диаметр/длина (использование губок измерения наружных размеров),
   2) Внутренний диаметр/длина (использование губок измерения внутренних
   размеров),
   3) Глубина (использование глубинометра).

(3) Принципы измерения

Рис. 3-2 Принцип измерения штангенциркулем

– 17 –

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

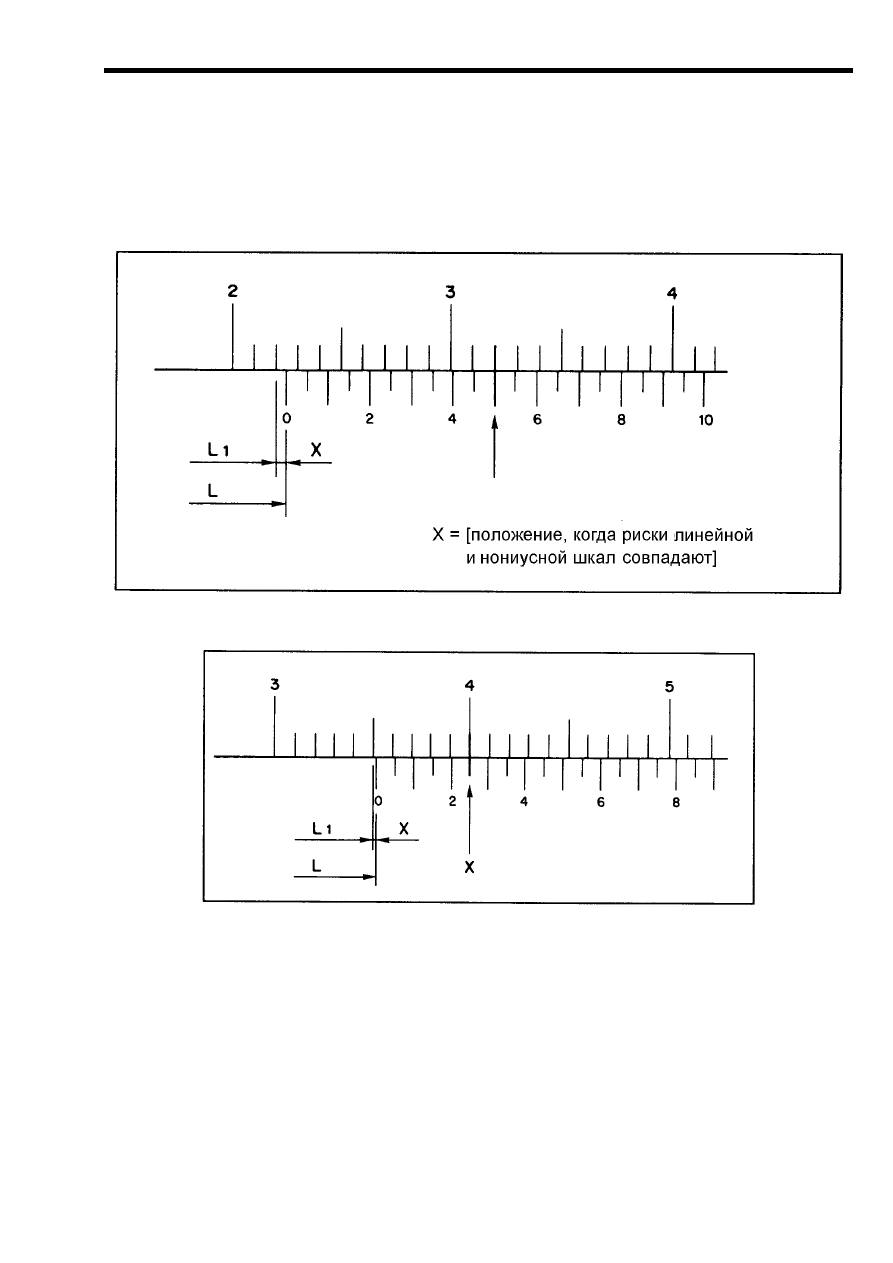

(4) Как считывать показания штангенциркуля
Пример 1. L =     мм
Формула для считывания длины L (мм)

L  =  L

1

 + X

X = число делений х 0,05

Пример 2. L =      мм
