ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

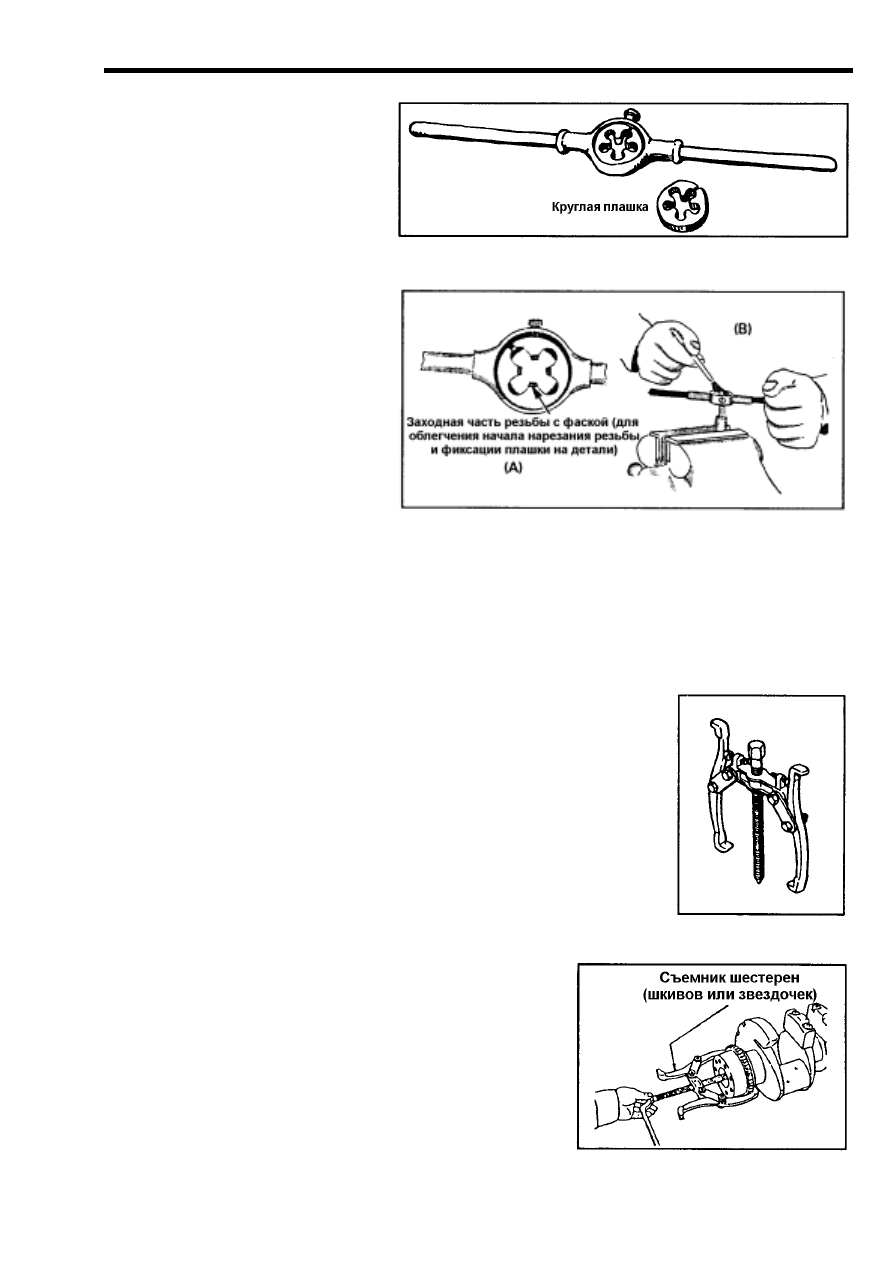

2-8 Плашка

(1) Круглая плашка, показанная
на рис. 2-25, используется для
нарезания наружной резьбы на
стержнях, трубках, восстанов-
ления поврежденной резьбы
болта.

Рис.2-25 Плашка

(2) Как работать.
Плашка на нарезающей части
имеет 2 - 2,5 заходных витка
резьбы с фаской на входе для
облегчения начала нарезания
резьбы и фиксации плашки на
детали.
Установите плашку в держа-
тель, так чтобы ее фаска с за-
ходными витками была обра-
щена вниз, как это показано на
рис 2.26.

Рис.2-26 Как работать с плашкой

Нанесите масло на участок детали, где нарезается резьба
а) Поверните плашку на один оборот по часовой стрелке, если резьба правая (или про-
тив – если левая).
б) Затем поверните плашку на пол-оборота против часовой стрелки, если резьба пра-
вая (или

по часовой стрелке, если резьба левая).

в) Повторять пункты (а) и (б), не прилагая чрезмерного усилия к плашке.

2.9. Съемник шестерен (шкивов)

(1) Съемник шестерен показан на рис. 2-27. Он ис-
пользуется для снятия шестерен, шкивов, звездо-
чек и.т. п. с валов.

Рис.2-27 Съемник шесте-

рен (шкивов, звездочек)

(2) Как работать со съемником.
Установите захваты съемника снаружи шестерни, а
наконечник центрального болта уприте в центр ва-
ла. Затем для снятия шестерни заворачивайте болт,
как показано на рис. 2-28, пока шестерня не снимет-
ся с вала.

Рис. 2-28 Как использовать

съемник шестерен

– 11 –

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

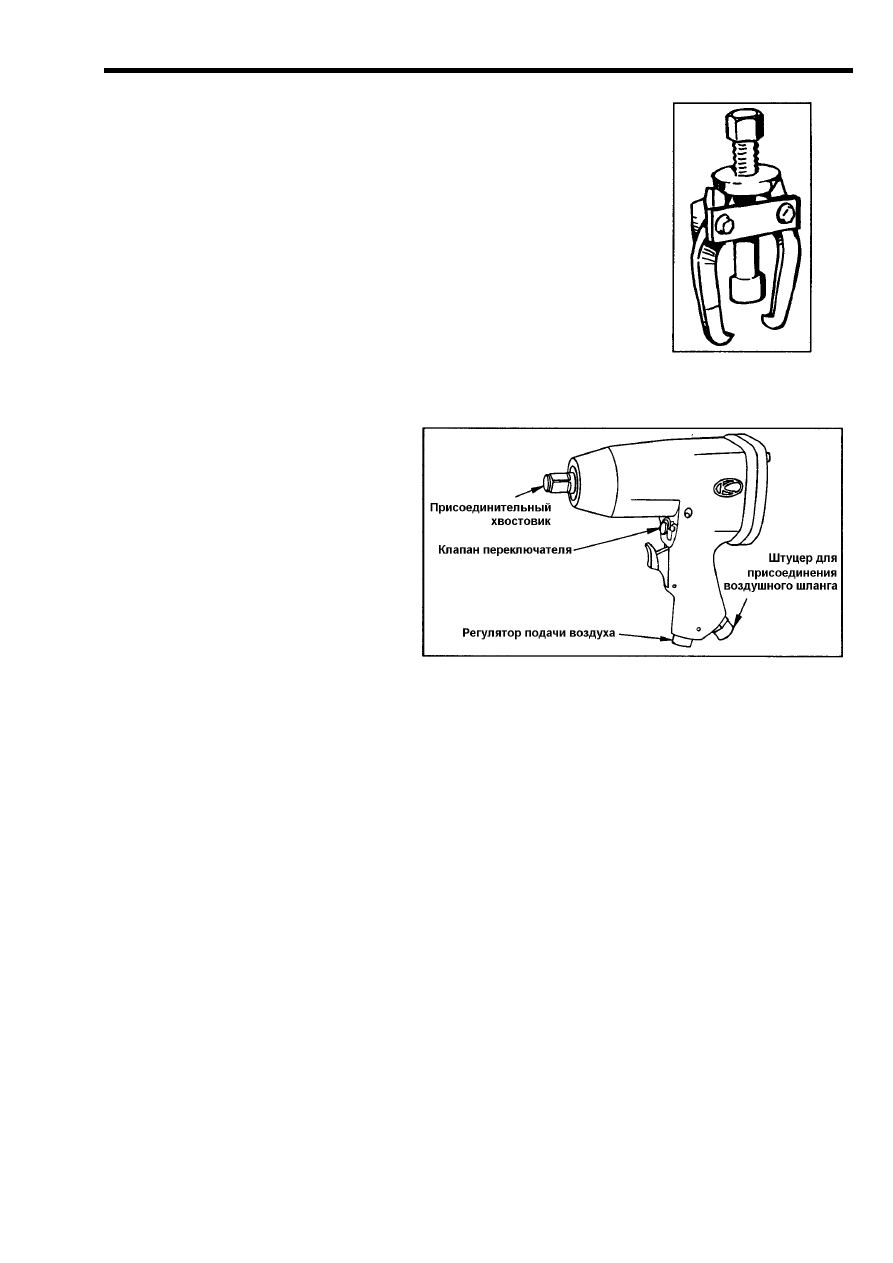

2-10 Съемник подшипников

(1) Съемник подшипников показан на рис. 2-29. Он исполь-
зуется для снятия подшипников с валов или извлечения их
из корпусов.

Рис. 2-29 Съемник под-
шипников

2-11 Пневматический
ударный гайковерт

Пневматический ударный гайко-
верт использует сжатый воздух в
качестве рабочего тела. Он ис-
пользуется для заворачивания и
отворачивания болтов и гаек.

Рис. 2-30 Пневматический ударный гайковерт

– 12 –

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

2-12 Гидравлический пресс

Гидравлический пресс используется
для монтажа и снятия подшипников,
втулок и др.

Примечания при работе с прессом:
(1) Отрегулируйте положение опоры
пресса, в зависимости от размера дета-
ли и зафиксируйте опору штырями.
(2) При работе на прессе необходимо
аккуратно работать рычагом пресса и
постоянно следить за показаниями его
манометра.

Рис. 2-31 Гидравлический пресс

Рис. 2-32 Запрессовка втулки в головку шатуна

2-13 Подкатной гидравлический домкрат

Рис. 2-33 Подкатной гидравлический домкрат

– 13 –

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ

(1) Точки установки домкрата

Рис. 2-34 Точки установки домкрата

– 14 –
