РУЛЕВОЕ УПРАВЛЕНИЕ

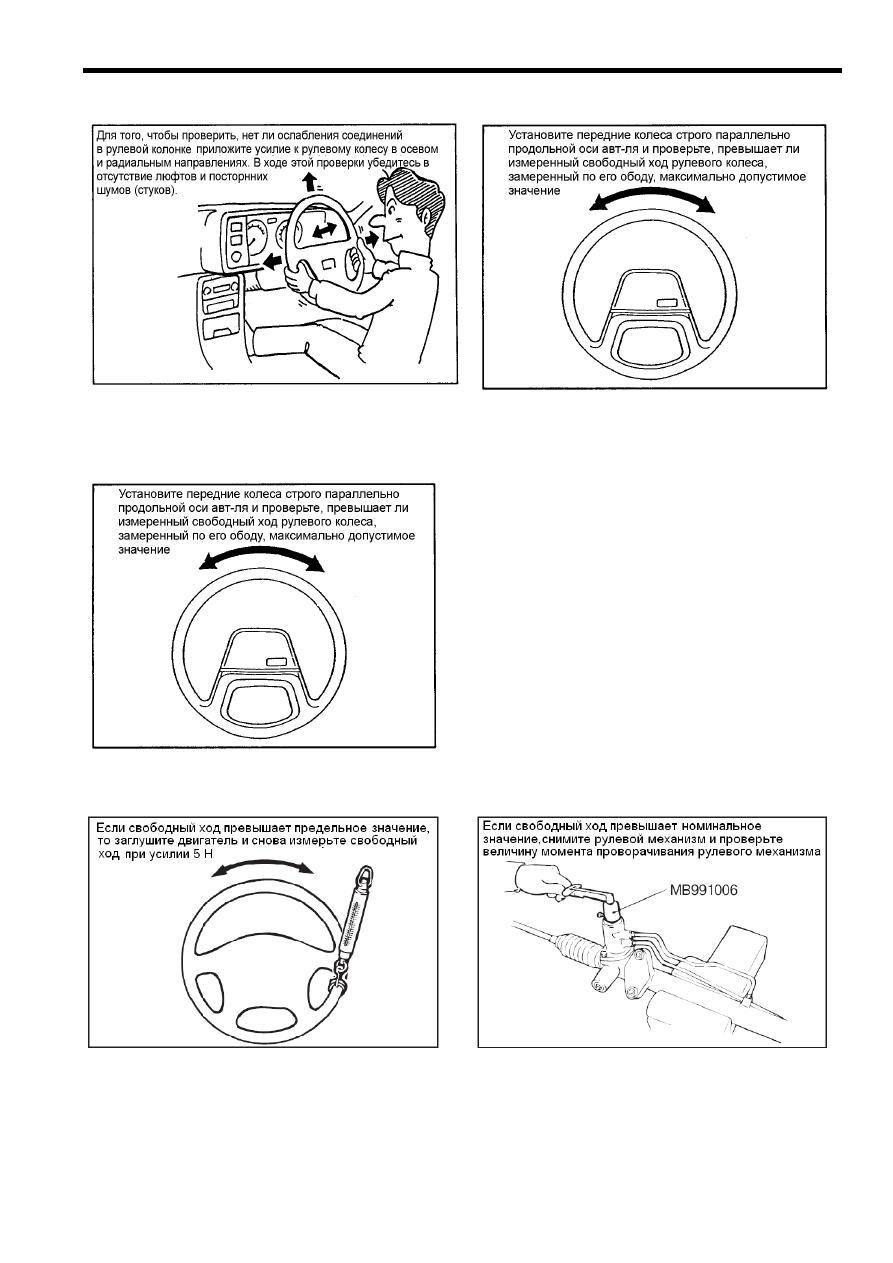

) Проверка люфта рулевого колеса на автомобиле без гидроусилителя

(2

Рис. 21-9


Рис. 21-10


 автомобил

(3) Проверка люфта рулевого колеса на

е с гидроусилителем






Рис. 21-11








гателе.



На автомобиле с гидроусилителем про-

верка проводится при работающем дви-



Рис. 21-12



Рис. 21-13












196

ЕНИЕ

РУЛЕВОЕ УПРАВЛ

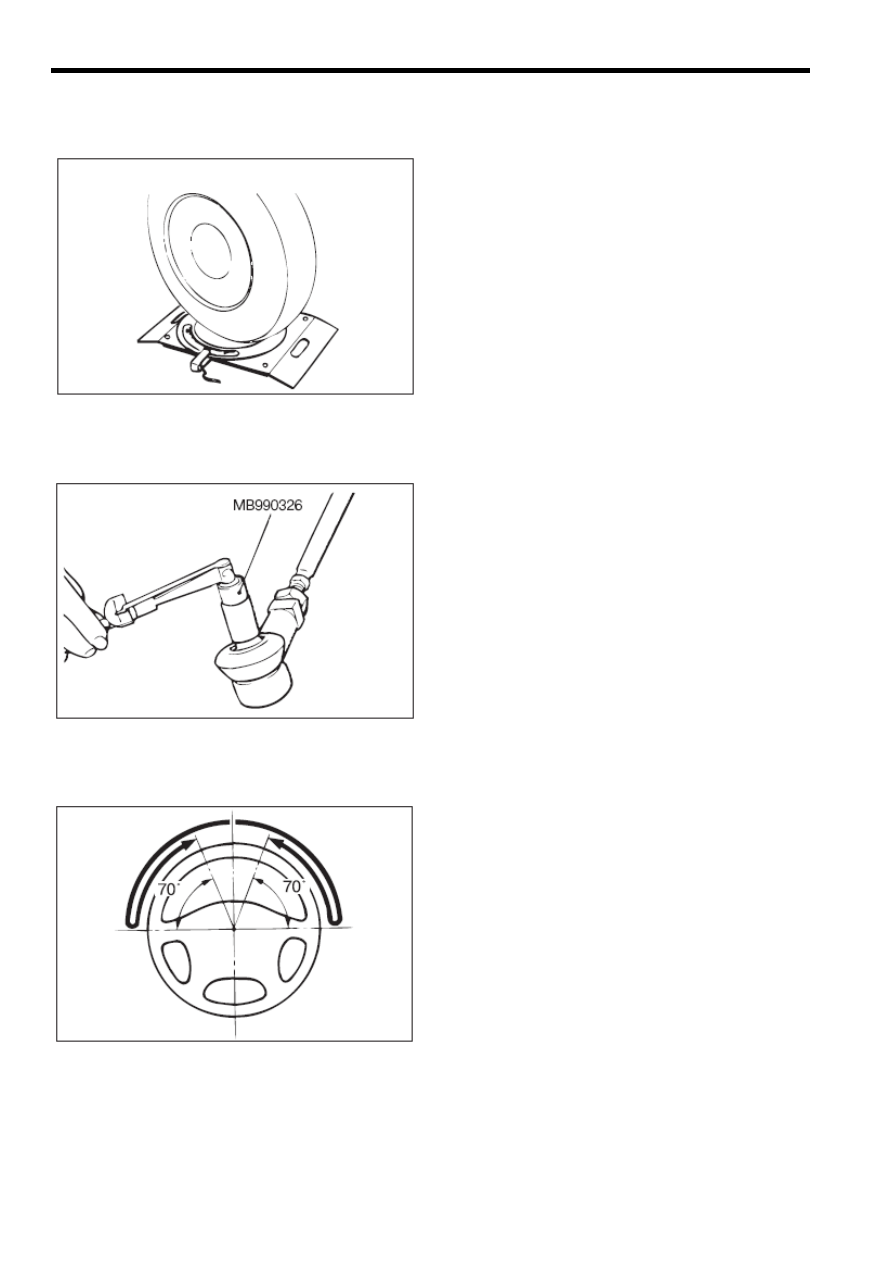

(4) Проверка


 угла поворота







Рис. 21-14







Если угол поворота не соответствует

норме, то отрегулируйте схождение ко-
лес.


(5) Проверка момента начала вращения наконечника рулевой тяги







Рис. 21-15





Если измеренное значение момента

ревосходит номинальное значение, то


(6) Проверка самовозврата рулевого коле

п
замените наконечник рулевой тяги.

са в прямолинейное положение





Рис. 21-16

о на угол 90

°, задержите

его в этом положении и отпустите.















При скорости около 35 км/ч. поверните

рулевое колес



197

РУЛЕВОЕ УПРАВЛЕНИЕ

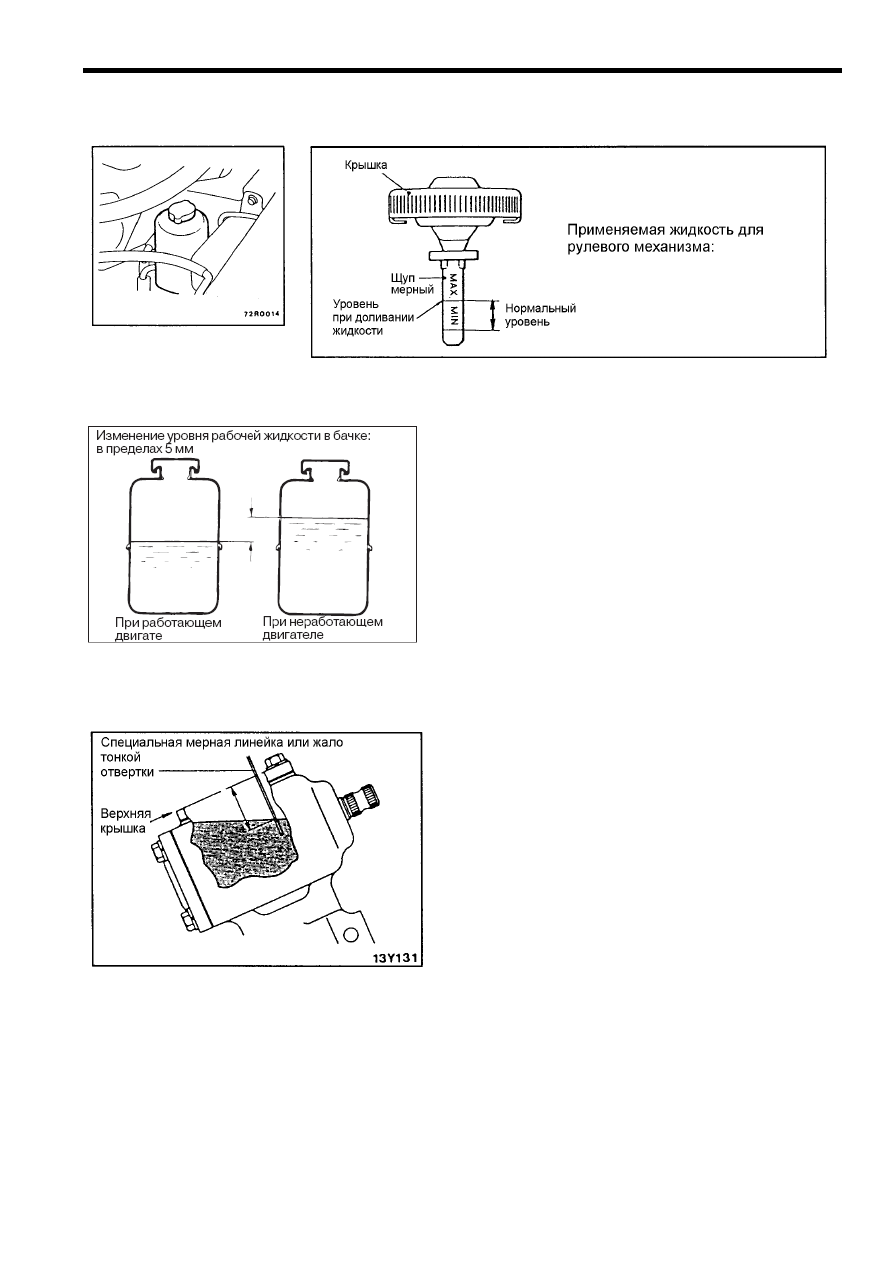

(7) Проверка уровня жидкости в бачке гидроусилителя рулевого
управления

ATF DEXRON II или DEXRON III



Рис. 21-17


Рис. 21-18






Рис. 21-19

(8) Проверка уровня масла в картере р
рулевого управления)




Если разница в уровнях более 5 мм, то необ-
ходимо удаление воздуха из системы гидро-
усилителя.

улевого механизма   (без гидроусилителя

Рис. 21-20




•  SAE 80















Масло для рулевого механизма -
трансмиссионное масло для гипоидных пе-
редач:

•  API GL-4 или выше,






198

ГЛАВА 22

ТОРМОЗНАЯ СИСТЕМА

22.1 Принцип действия тормозов

  Тормоза используются для снижения скорости и остановки автомобиля, а
также для удержания на месте неподвижно стоящего автомобиля.
  На автомобиле должны быть установлены:

•  основная (рабочая) тормозная система

•  запасная (аварийная) тормозная система

•  стояночная тормозная система.

  Об эффективности тормозных систем судят по величине тормозного пути
автомобиля от начала нажатия на педаль тормоза до его полной остановки.
Тормозная система состоит из:

•  тормозного привода

•  тормозных механизмов.

Тормозные механизмы различают

 и дисковые.

 барабанные

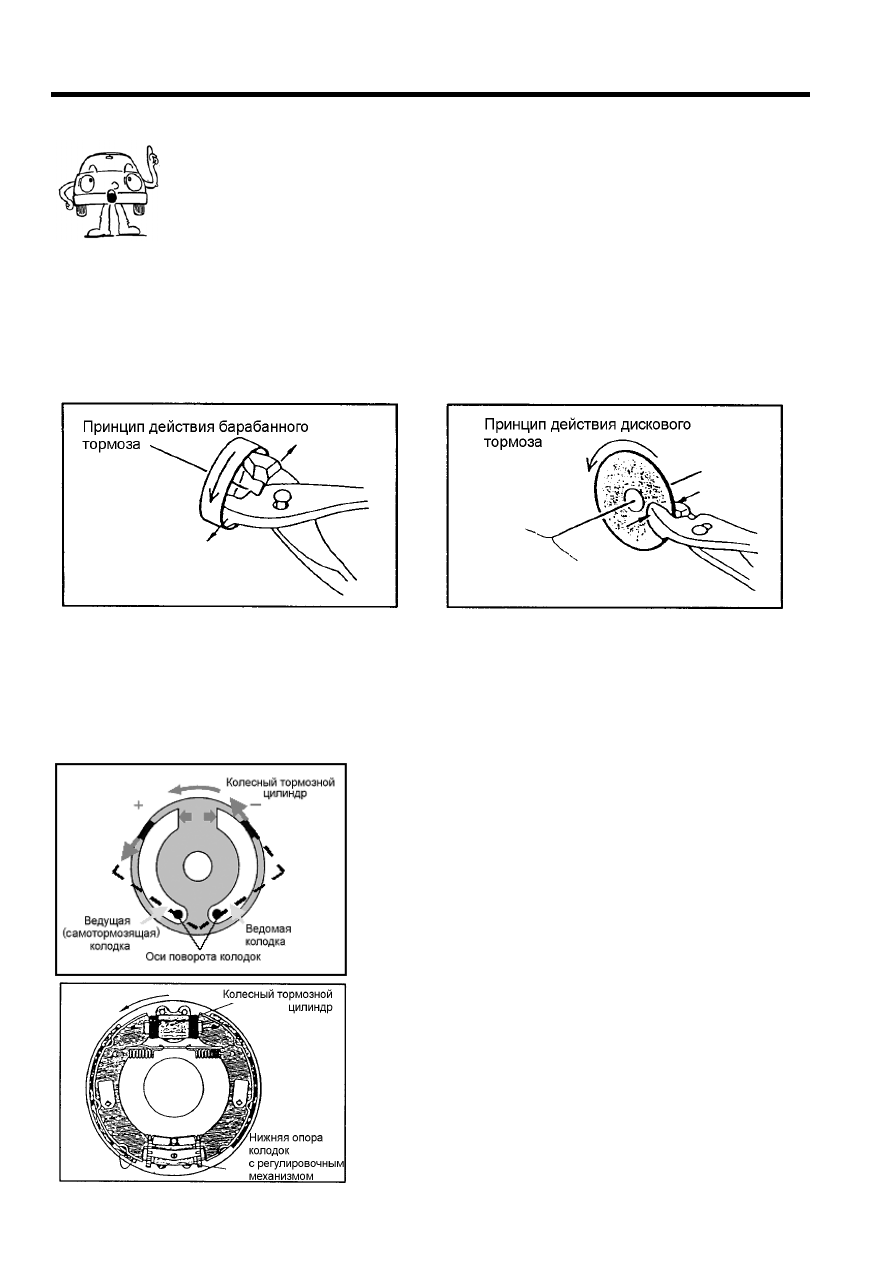

Рис. 22-1 Барабанный тормоз

Рис. 22-2 Дисковый тормоз

22.2 Барабанный тормоз

Величина тормозного момента, износ колодок барабанных тормозов зависят от спосо-



ба крепления колодок.
(1) С ведущей (самотормозящей) и ведомой колодками



 Рис. 22-3



В колодочном тормозе с креплением ко-

лодок на общей опоре, при торможении на
колодки воздействуют различные силы.
Сила торможения действующая на веду-
щую колодку создает момент относи-

 который увеличива-

илие и колодка  сильнее

прижимается к тормозному барабану
(эффект самоторможения). Сила тормо-
жения, действующая на ведомую колод-
ку, создает момент относительно оси по-
ворота, который уменьшает тормозное
усилие (отводит колодку от барабана),
поэтому тормозной момент создаваемый
ведущей и ведомой колодками различен.

тельно оси поворота
ет тормозное ус
