Mitsubishi: техническое обслуживание автомобилей - часть 384







191

 ГЛАВА 21

РУЛЕВОЕ УПРАВЛЕНИЕ

21.1 Основные принципы работы рулевого управления




Рулевое управление необходимо для изменения направления движения
автомобиля по желанию водителя и должно удовлетворять следующим
требованиям:

•  Направление движения может быть изменено легко и плавно.

•  Переезд неровностей дороги не должен вызывать вращения рулевого колеса или

поворот автомобиля.

•  Радиус поворота автомобиля должен быть по возможности наименьшим, чтобы

дать возможность автомобилю совершить маневр в узком месте.

•  При выполнении маневра, движение автомобиля должно быть стабильным.

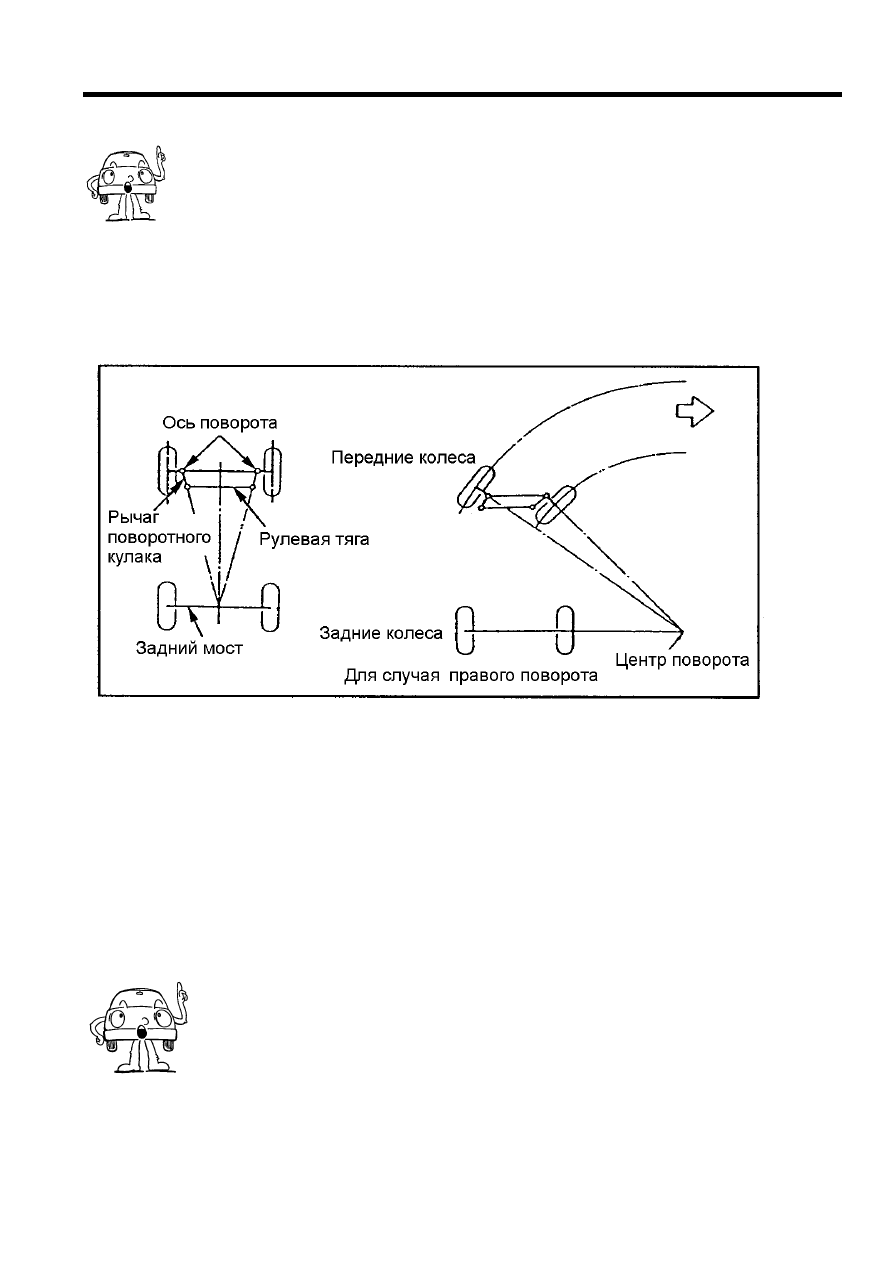

Рис. 21-1


При прямолинейном движении автомобил его колеса движутся по параллельным

траекториям.

При повороте автомобиля его передние колеса движутся по окружностям с разными

радиусами, поэтому их необходимо поворачивать на разные углы, иначе они будут пе-
ремещаться с проскальзыванием.

Например:

 при повороте направо (см. рис 19.1), Левое колесо движется по окружно-

сти с большим радиусом, чем правое и поэтому его необходимо повернуть на мень-
ший, чем правое колесо угол.

Конструкция рулевого механизма должна удовлетворять этим требованиям.

21.2 Конструкция рулевого управления

я,

Рулевое управление состоит из следующих трех составных частей:

1) механизма для передачи усилия водителя на рулевой редуктор:

•  рулевое колесо

•  рулевая колонка

2) механизма для уменьшения усилия на рулевом колесе и передачи

рулевой механизм

•  усили

ий или электрический)

3) механизм

 определенного взаимно-

го положения левого и правого управляемых колес:

•  тяги рулевого механизма.



его на рулевые тяги:

•

тель управления (гидравлическ
а для поддержания постоянного



192

ВЛЕНИЕ

РУЛЕВОЕ УПРА



Mitsubishi применяет на своих автомобилях два типа рулевых механизмов:

•  Реечный рулевой механизм

•  Рулевой механизм с шариковой гайкой

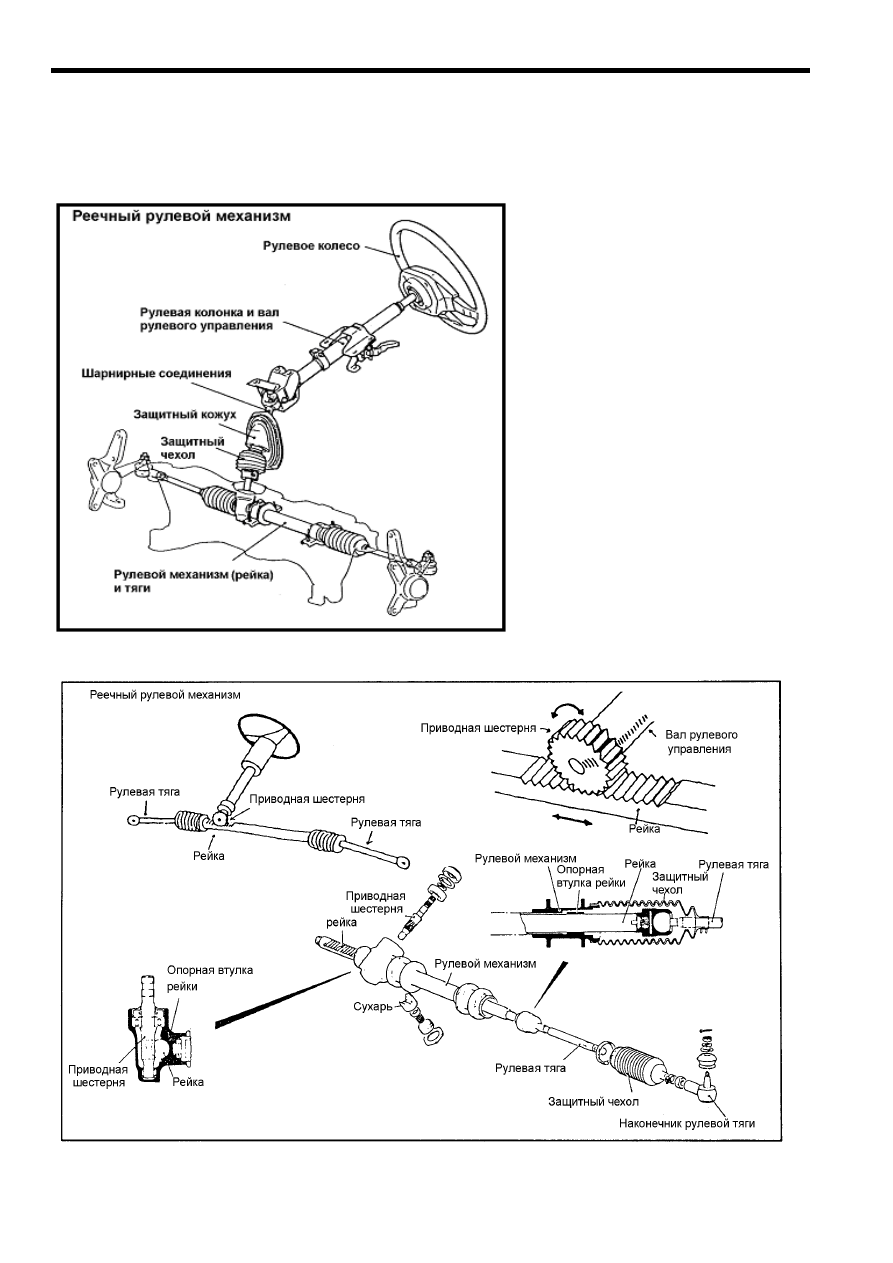

(1) Реечный рулевой механизм


   Рис. 21-2




Этот тип рулевого механизма

применяется на большинстве ав-
томобилей Mitsubishi.

Рейка перемещается вращаю-

щейся приводной шестерней, за-
крепленной на рулевом валу. Кон-
струкция обеспечивает точность
управления, потому что возможные
зазоры устраняются автоматически
подпружиненной опорной втулкой.


Достоинства:


•  Малая масса

•  Простота конструкции

•  Резкость управления

•  Надежность









    Рис. 21-3 Реечный рулевой механизм






193

РУЛЕВОЕ УПРАВЛЕНИЕ

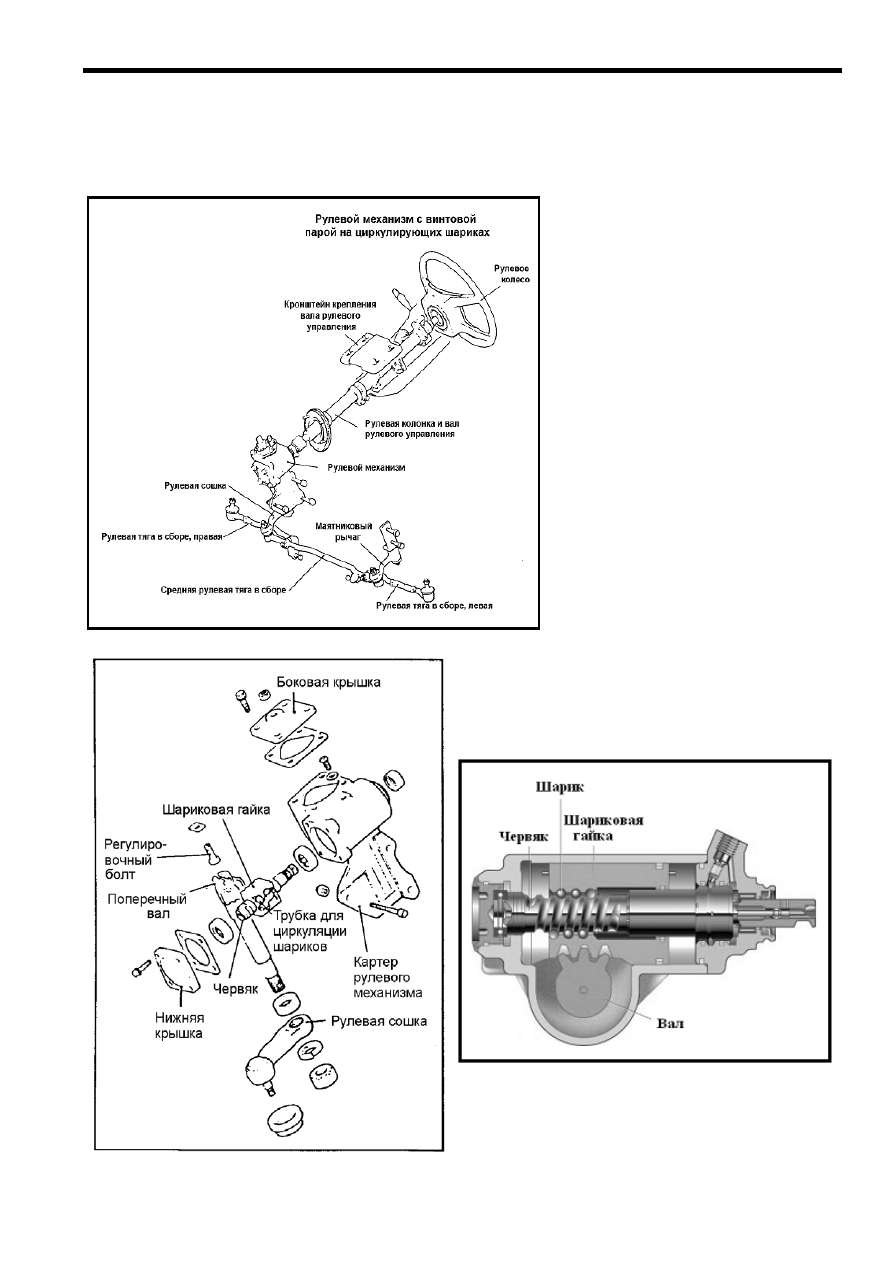

(2) Рулевой механизм с винтовой парой на циркулирующих шариках

 шариковой гайкой)










Рис. 21-4



Этот тип рулевого механизма

часто применяется на автомоби-
лях Mitsubishi.

Вращение рулевого колеса пе-

редается винтовой паре (гайка и
червяк) шариками, находящимися
в винтовых желобках. Гайка при
этом перемещается вдоль винта и

й сектор, на

валу которого закреплена рулевая
сошка.

Достоинства:


•  Высокая прочность

поворачивает зубчаты

•  Малый износ

•  Большой угол поворота









Рис. 21-5 Рулевой механизм с винтовой парой на циркулирующих шариках





194

УЛЕВОЕ УПРАВЛЕНИЕ

Р

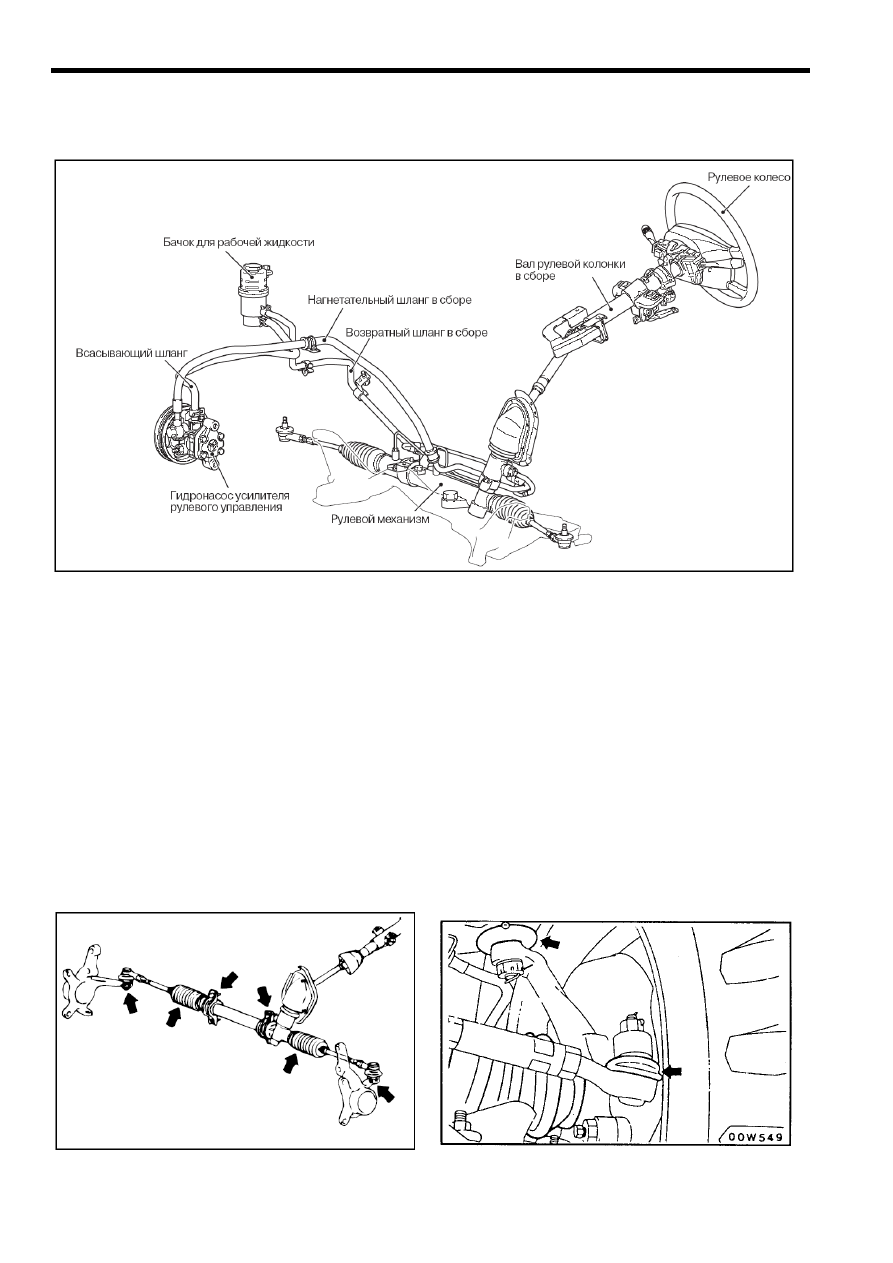

(3) Рулевое управление с гидроусилителем
Для снижения усилия необходимого при повороте колес рулевое управление оснаще-
но усилителем.





Рис. 21-6


Рулевое управление с гидроусилителем имеет в своем составе следующие элемен-

ты:

•  Бачок с рабочей жидкостью

оки

жидкости, в зависимости от поворота автомобиля и гидроцилиндр двухсторон-
него действия

•  Гидравлические шланги и трубопроводы

21.3 Технические операции на автомобиле (W


(1) Проверка всех рулевые тяг на предмет
шарнирах (включая сальники, уплотнения


•  Гидронасос с приводом от двигателя

•  Рулевой механизм включающий клапан управления, распределяющий пот



M Раздел 37 «Рулевое управление»)

повреждения и зазоров в шаровых

и защитные чехлы)

Рис. 21-8


Рис. 21-7
