ПОДВЕСКА



(2) Подвеска на двойных поперечных рычагах

ги

имеют специальную вильчатую форму «Wishbone»), которые воспринимают силы тяги,
торможения, а также боковые и прочие силы, действующие на колеса. Пружины воспри-
нимают только вертикальные нагрузки. Эта сложная конструкция допускает лишь незна-
чительные изменения угла развала колес, а малая неподрессоренная масса обеспечи-
вает хорошие ездовые характеристики автомобиля. Кроме того, сжатие и отбой подвес-
ки сопровождаются малым трением.

Этот тип подвески в основном используется в качестве передней подвески, но иногда

используется и в качестве задней подвески.










Главные элементы подвески данного типа – два верхних и два нижних рычага (рыча



Рис. 16-2



















171



172

ПОДВЕСКА



Задняя подвеска


(3) Подвеска со связанными рычагами



Этот тип подвески используется, как правило, в качестве задней на переднеприводных

автомобилях. Один конец рычага подсоединен к кузову автомобиля, а другой к балке
моста. Вертикальные нагрузки воспринимаются через рычаги пружинами и амортизато-
рами, а горизонтальную нагрузку воспринимает поперечная тяга.




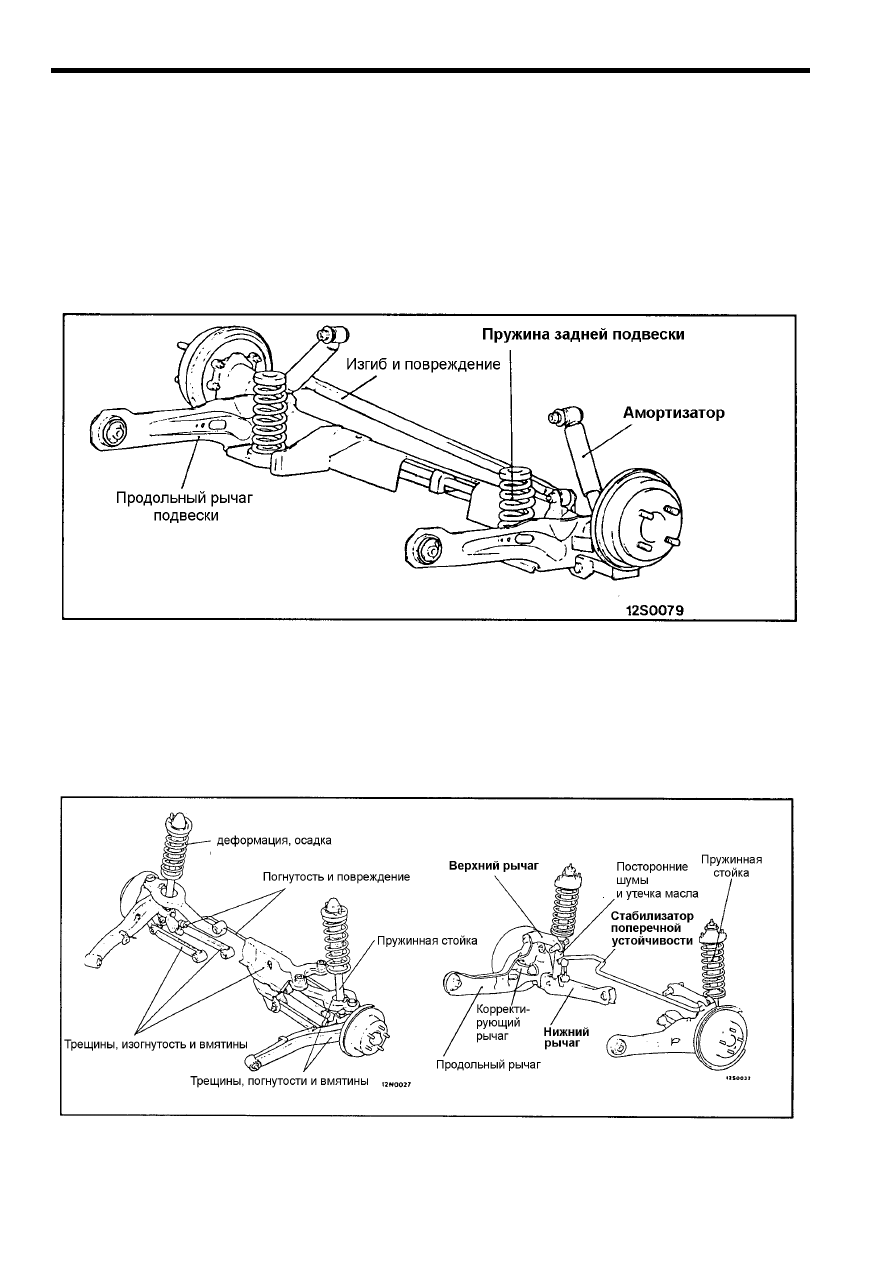

Рис. 16-3


(4) Многорычажная подвеска

Механизм подвески состоит из нескольких

чагов. Правильным подбором количества,

расположения и длин звеньев можно оптимизировать ездовые характеристики,  комфор-
табельность и курсовую устойчивость автомобиля.

ры

Рис. 16-4


ПОДВ СКА

Е



лняет дополнительно еще и функцию рычага подвески. Этот тип

одвески прост, имеет большую нагрузочную способность  и большой срок службы.

(5) Рессорная подвеска

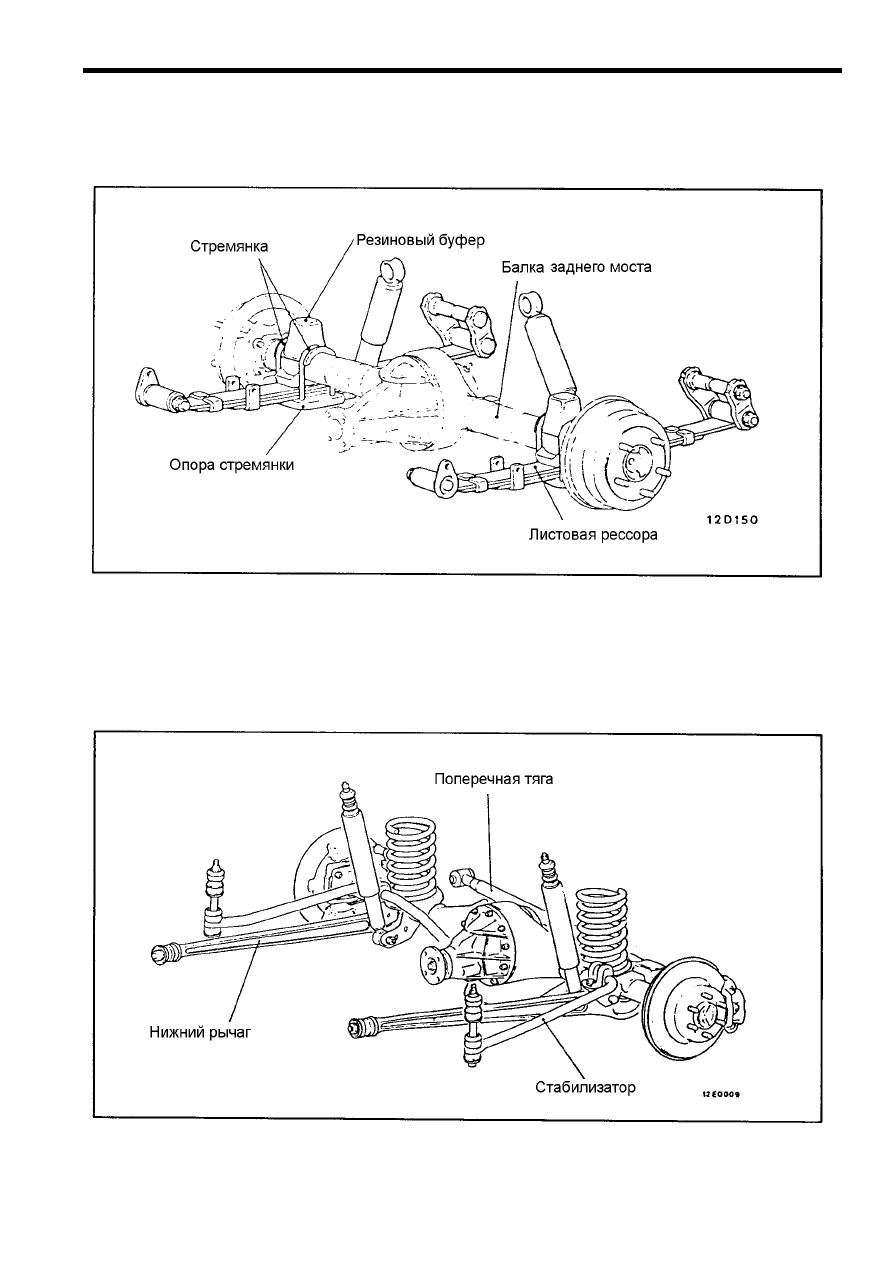

Каждая сторона балки прикреплена к кузову рессорой. Рессора кроме функции пружи-

нящего элемента, выпо
п

Рис. 16-5



(6) 3-рычажная подвеска с жесткой балкой
Подвеска состоит из двух кованых рычагов и поперечной тяги, которая воспринимает

поперечную нагрузку.


Рис. 16-6







173



174

ПОДВЕСКА




(7) Подвеска с торсионной балкой (New Colt)

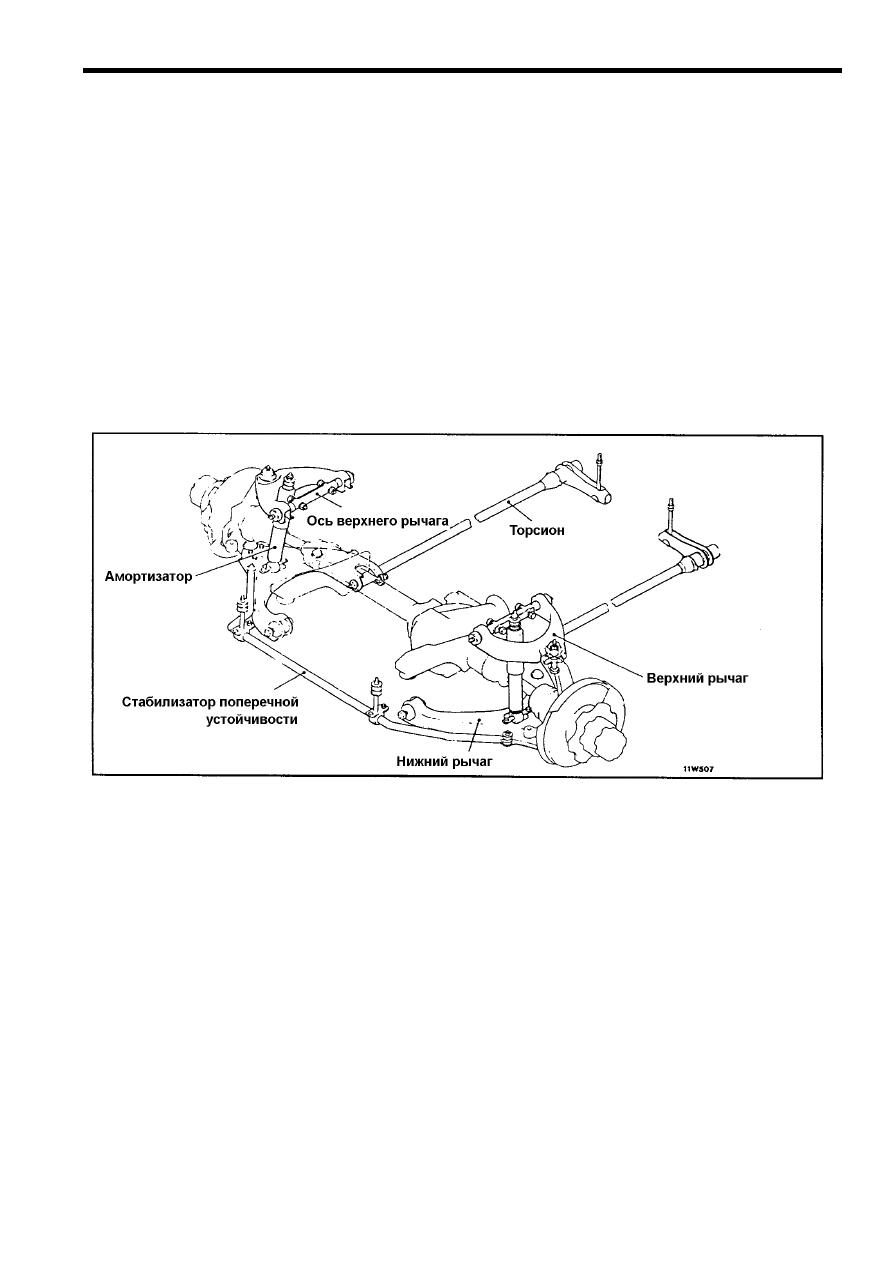

Торсионная балка скручиваясь работает как дополнительный упругий элемент, допус-

кая независимое перемещение левого и правого колеса в вертикальной плоскости.



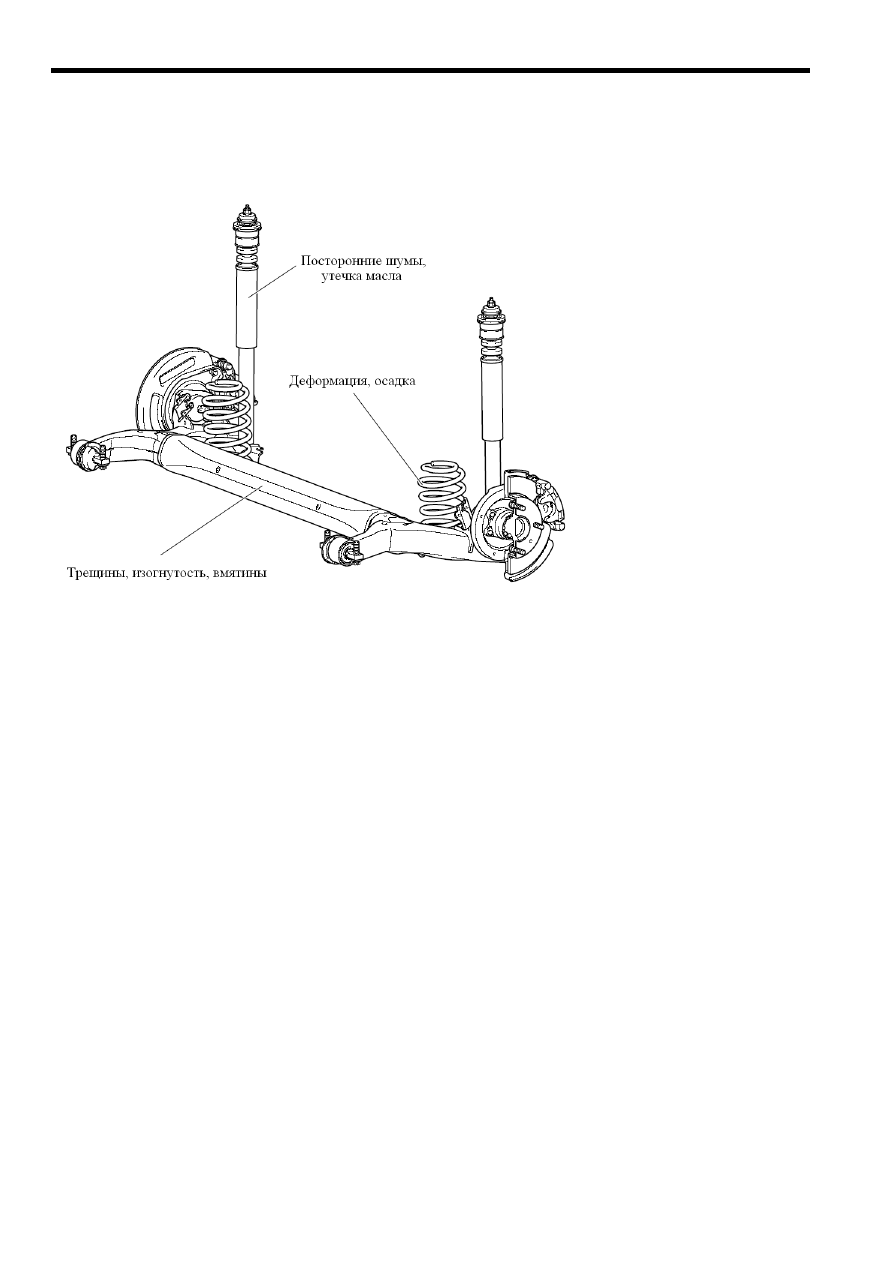

Рис 16-7

























.
