3 Толстая часть зуба

 Тыловая поверхность зуба (поверхность,

находящаяся в контакте при движении
задним ходом)





Рис. 11-15




На  рисунке  изображено  правильное  пятно  контакта,  которое  отстоит  от  тонкого
торца зуба на расстояние около 5 мм, распространяется в сторону толстого торца
примерно на 70% длины зуба, а его ось лежит в центре зуба.

Правильное  пятно  контакта  может  быть  получено  за  счет  осевого  смещения
ведущей шестерни главной передачи при надлежащей регулировке ее люфта.


4

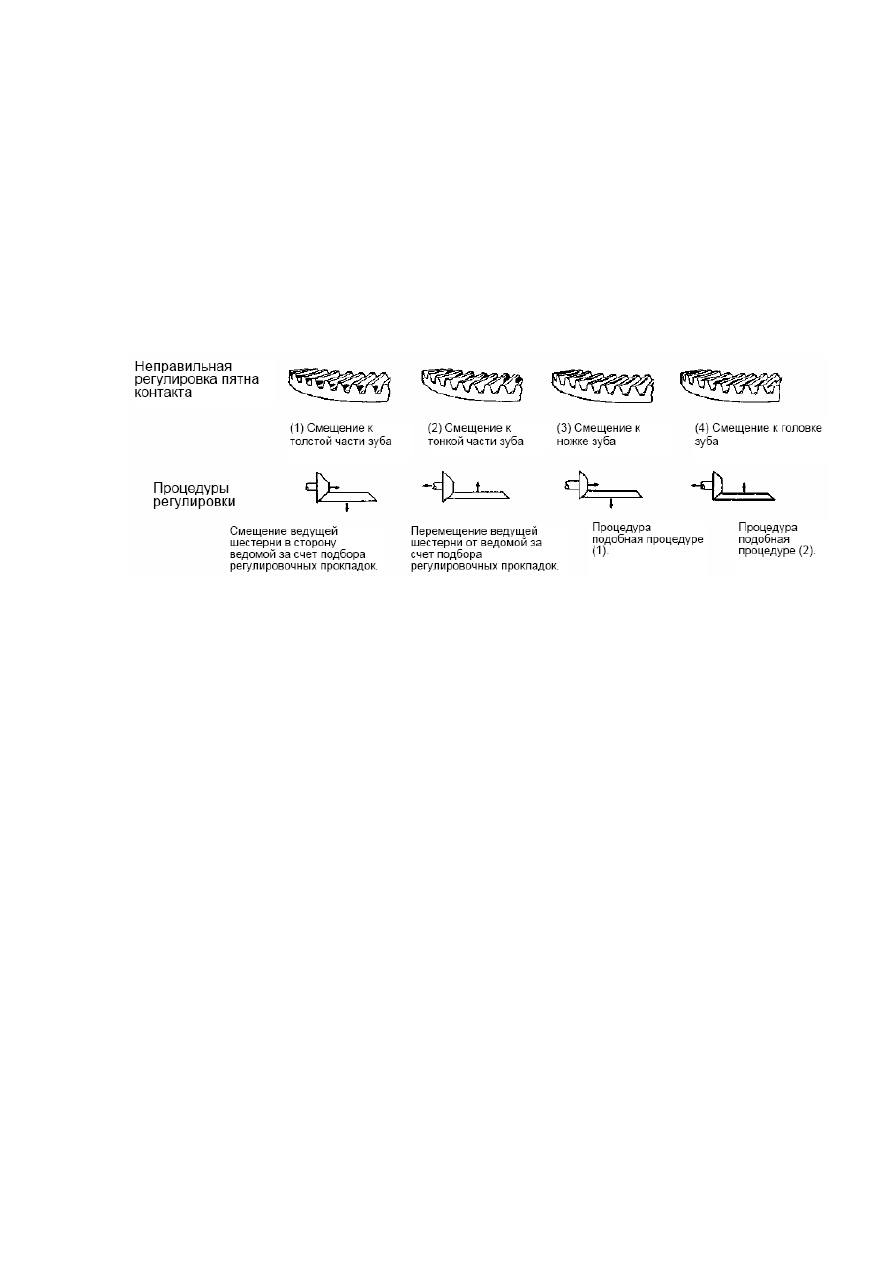

Рис. 11-16

































-  -

80

11-5 Разборка

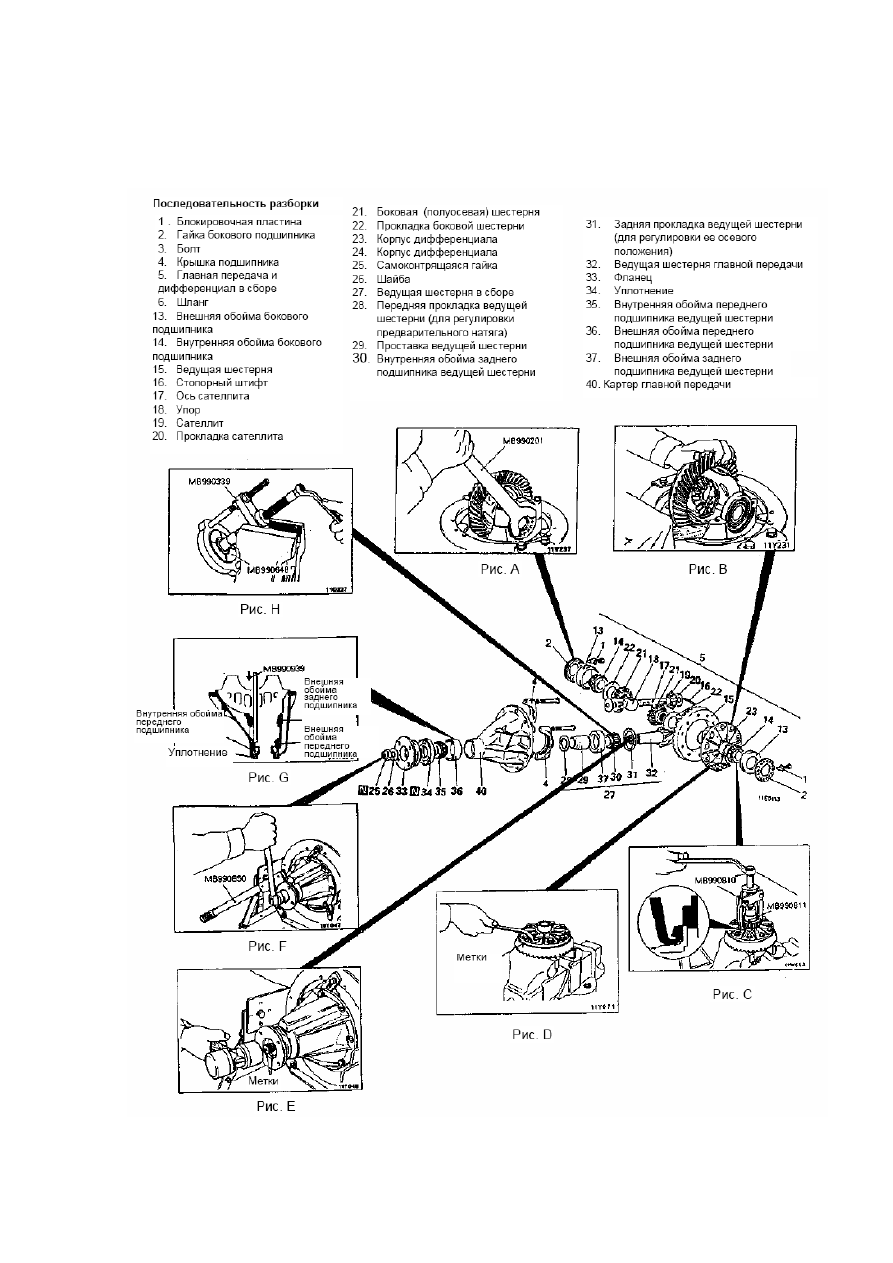

Рис. 11-17 (A~H)








-  -

81

11-6 Проверка деталей главной передачи и дифференциала после разборки

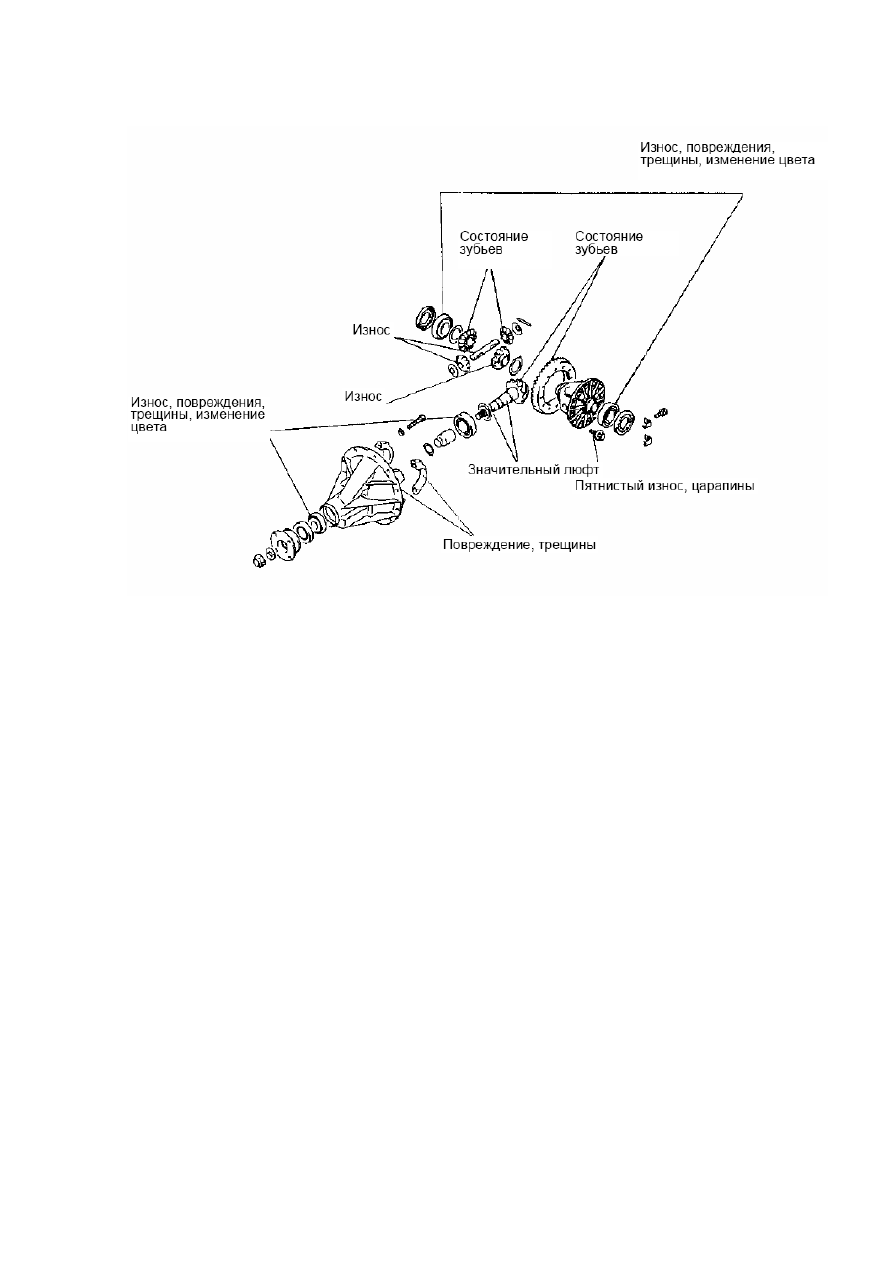

Рис. 11-18 Проверка деталей главной передачи и дифференциала после разборки






























-  -

82

11-7 Сборка

ость сборки

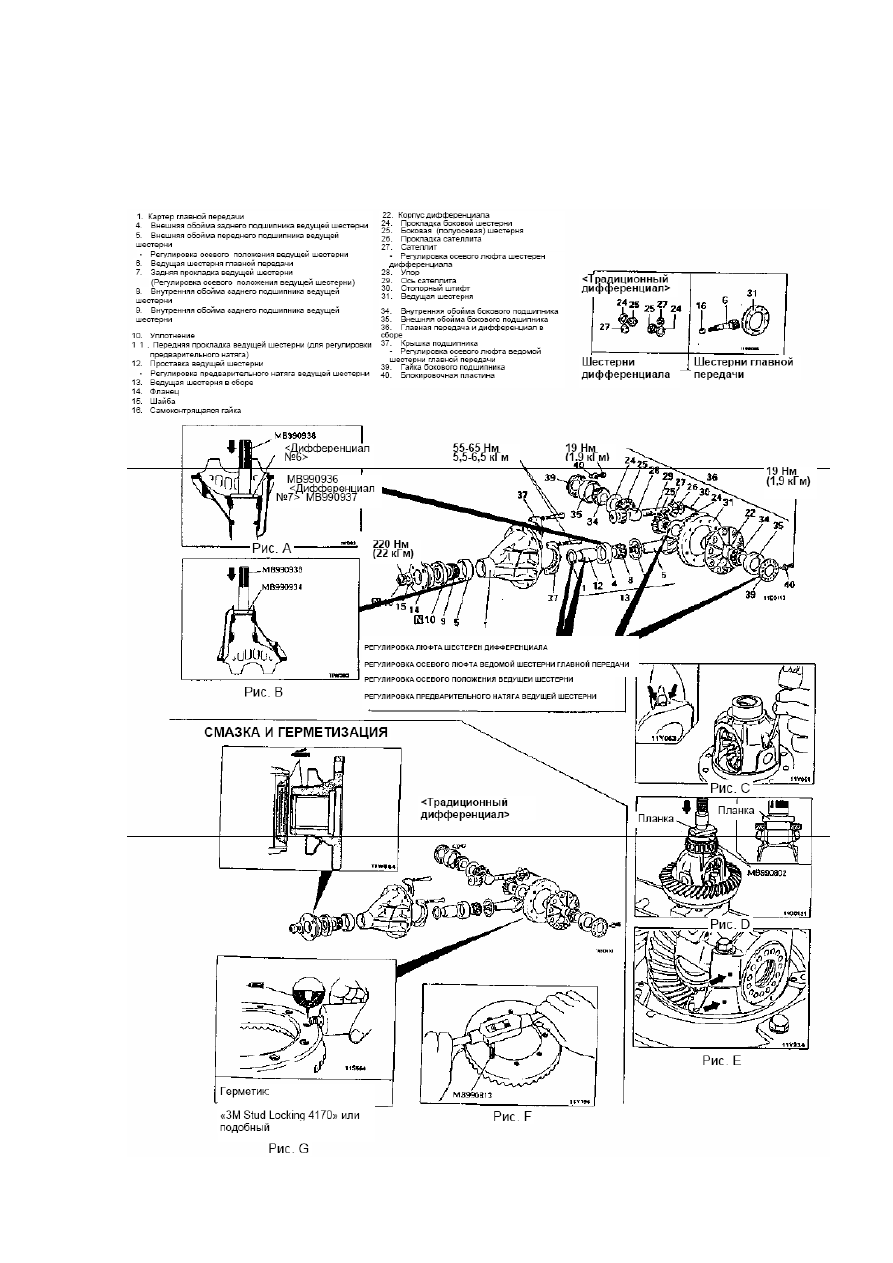

Рис. 11-19(A~G)


Последовательн






-  -

83
