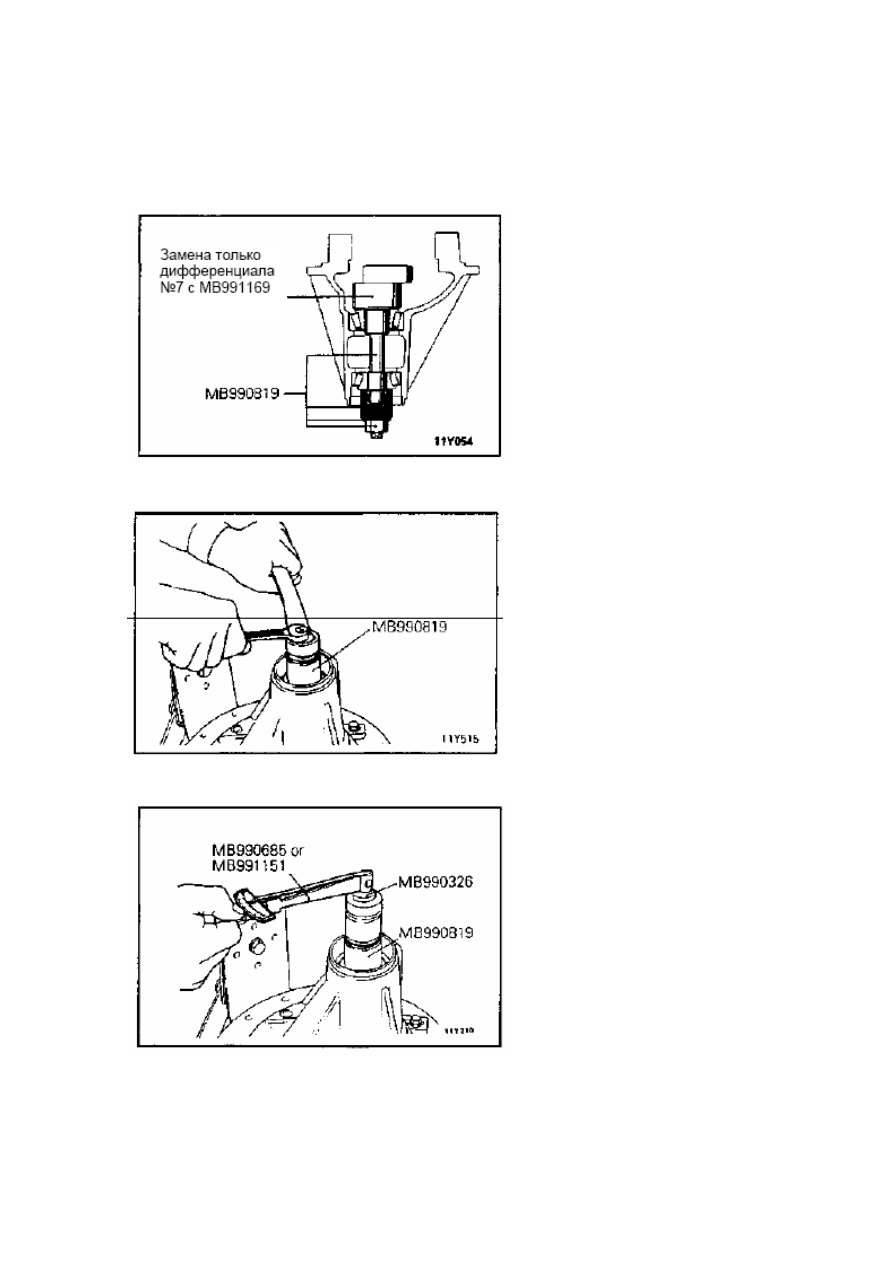

11-8 Регулировка осевого положения ведущей шест




Рис. 11-20 (A~E)




ерни главной передачи

Рис. А








Установите

специальный

инструмент, ведущую
шестерню

и

подшипники

в

корпус.




Рис. В







Затяните гайку.



Рис. C





Измерьте момент проворота

ведущей шестерни.












-  -

84

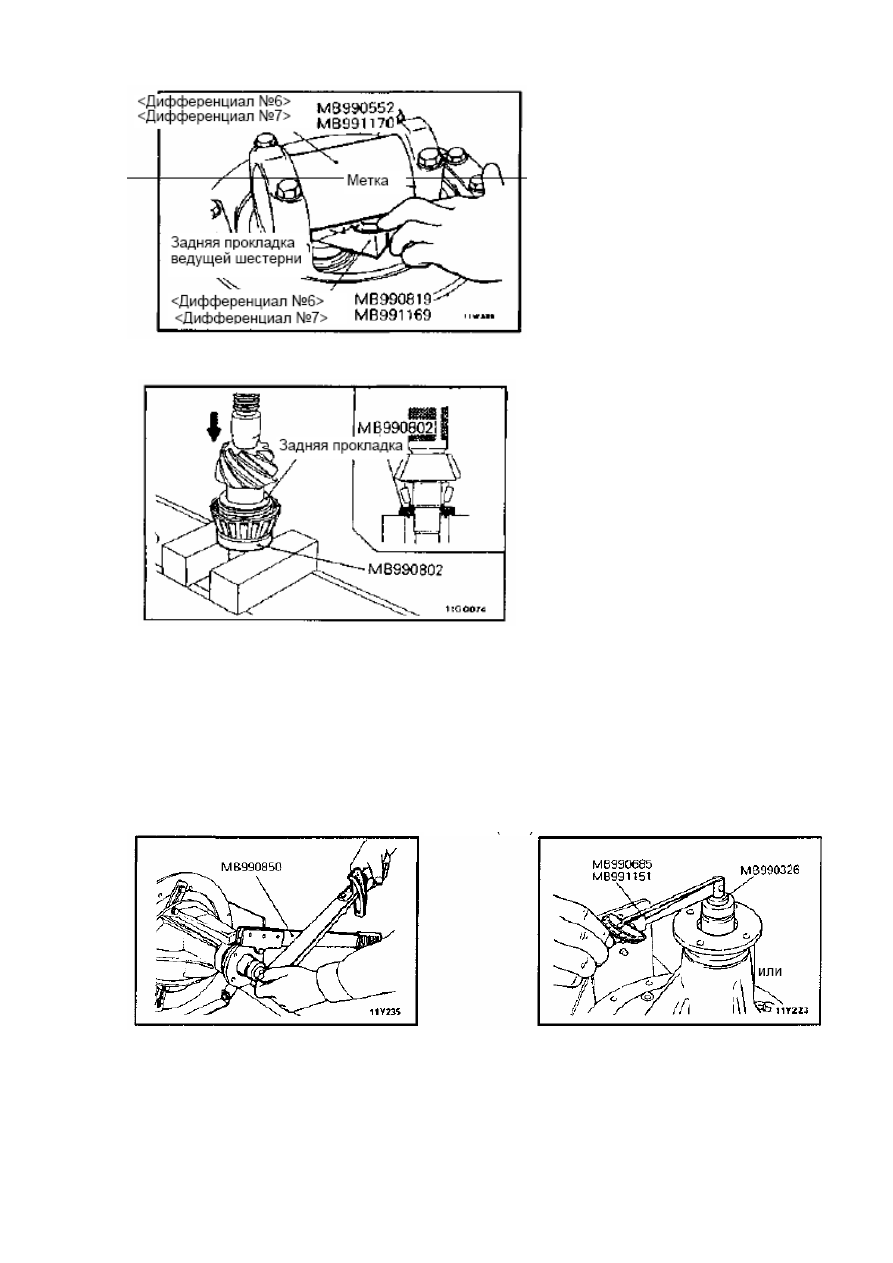

Рис. D








Подберите толщину

регулировочной прокладки.







Рис. E





Напрессуйте подшипники на

вал ведущей шестерни.

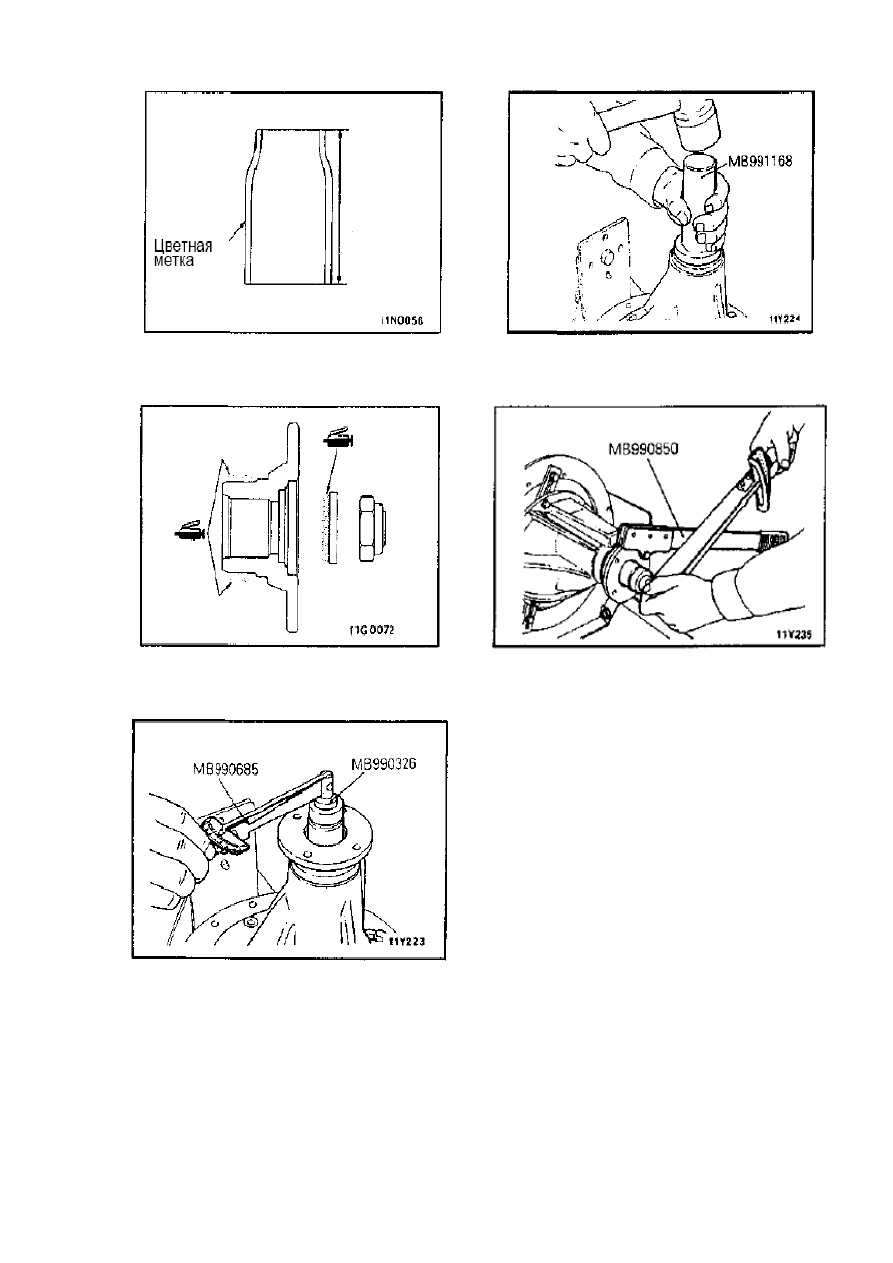

11-9 Регулировка предварительного натяга подшипников ведущей шестерни
главной передачи




Рис. 11-21(A~G)







Ри А

Затяжка фланца моментом 22 кГм

Рис. В

Измерение момента проворота ведущей
шестерни (без уплотнения)

с.



-  -

85





Рис. C

Проставка ведущей шестерни



Рис. D

Установка уплотнения







Рис. E Нанесение смазки



Рис. F

Затяжка фланца моментом 22 кГм




Рис

Проверка мо

роворота

ведущей шестерни










. G

мента п



-  -

86

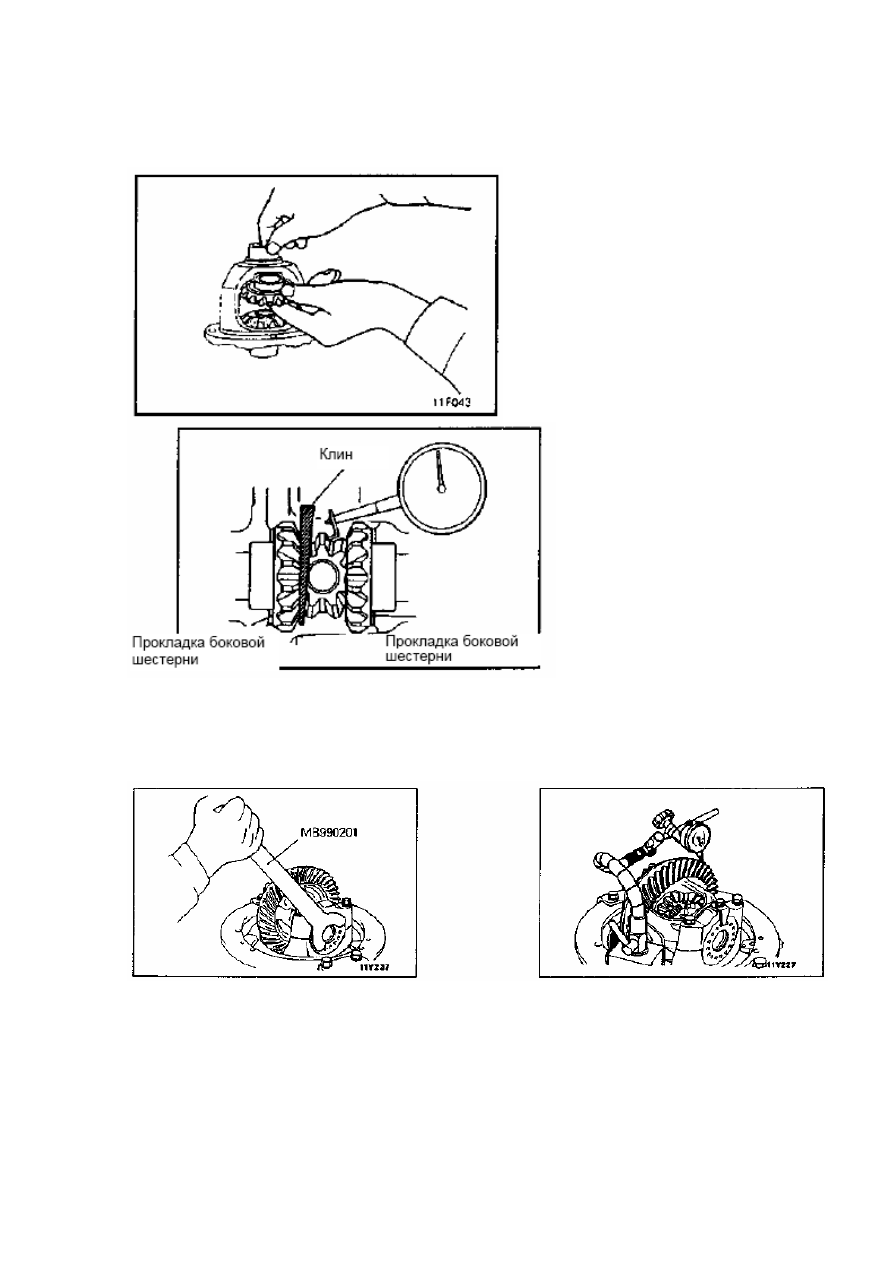

11-10 Регулировка люфта шестерен дифференциала


Рис. 11-22(A~B)








Рис. А

Сборка дифференциала







Рис. В

Измерение люфта




11-11 Регулировка осевого люфта ведомой шестерни главной передачи


Рис. 11-23 (A~F)



Рис. А

Рис. В







-  -

87
