СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ



(3) Система рециркуляции отработавших газов (EGR)

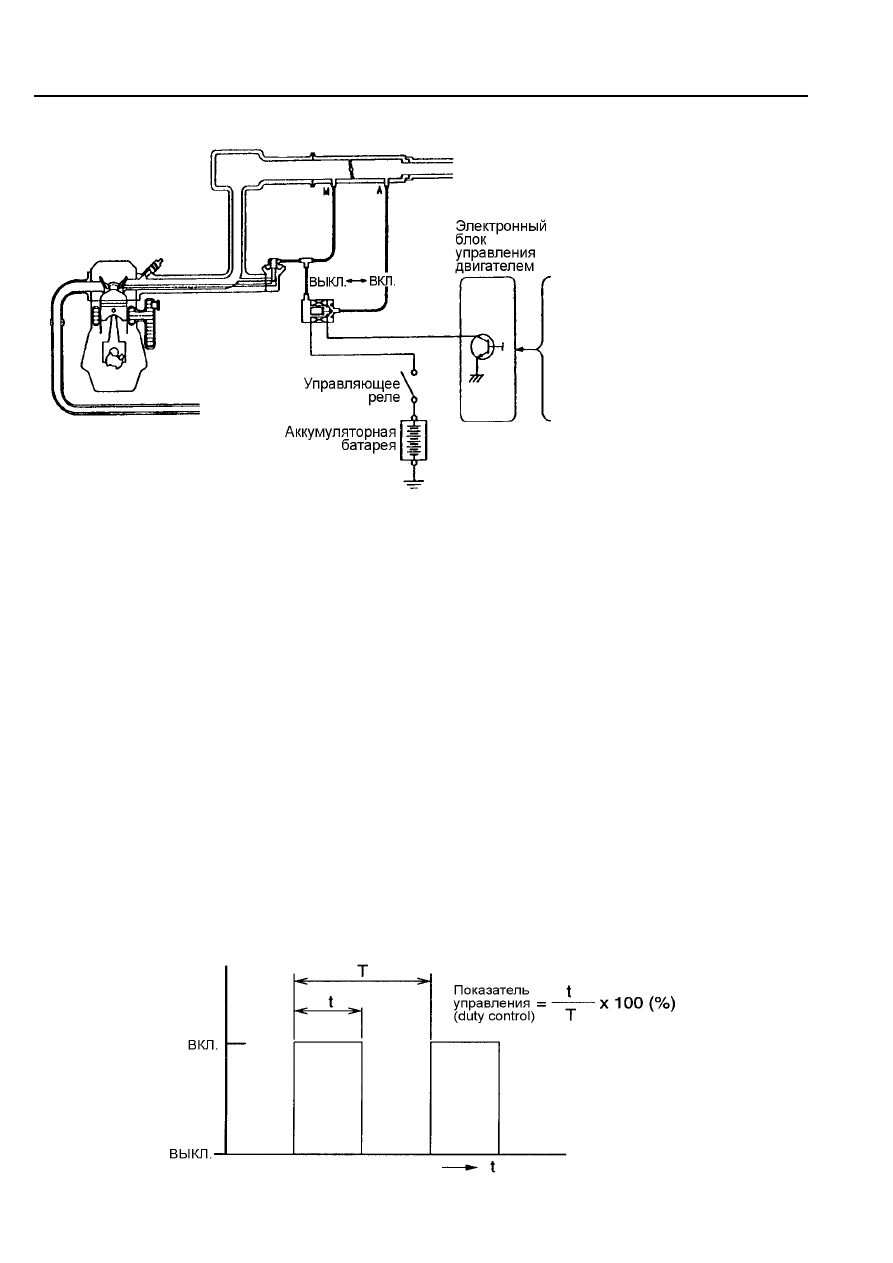

Рис. ТТ6-11

Система  рециркуляции  отработавших  газов (EGR) снижает  выбросы  окислов  азота (NO

x

).  При

повышении температуры сгорания воздушно-топливной смеси, в цилиндре двигателя образуется большое
количество  окислов  азота (NO

x

).  Поэтому  эта  система  перепускает  часть  отработавших  газов  из

выпускного  коллектора  в  камеру  сгорания  через  впускной  коллектор  для  снижения  температуры  цикла  в
цилиндре двигателя, что существенно снижает концентрацию окислов азота (NO

x

).

Существует два способа управления системой EGR.



(a)  Управление  ON / OFF

Блок управления двигателем включает электромагнитный клапан EGR и после этого в вакуумную

камеру исполнительного клапана EGR подается давление, пропорциональное разрежению, которое
создает поток воздуха, проходящий по обрезу дроссельной заслонки. Шток исполнительного клапана
поднимается и отработавшие газы проходят во впускной коллектор. Блок управления двигателем
отключает перепуск отработавших газов:

-

когда двигатель не прогрет,

-

на холостом ходу,

-

на режиме максимального ускорения (нагрузки).



(b)  Система управления работой системы (duty control)
        (широтно-импульсная модуляция)

В электронно-управляемой системе рециркуляции отработавших газов (EGR), доля перепускаемых

отработавших  газов  регулируется  системой  управления  работой  системы (duty control)
электромагнитного клапана рециркуляции отработавших газов (EGR). Чем выше показатель управления
(duty control) , тем выше доля перепускаемых во впускную систему отработавших газов.



6 - 8





Датчик разрежения (для
двигателей модели 4G1)
Датчик расхода воздуха
(кроме двигателей модели 4G1)
Датчик температуры
охлаждающей жидкости в
двигателе
Датчик положения коленчатого
вала



СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

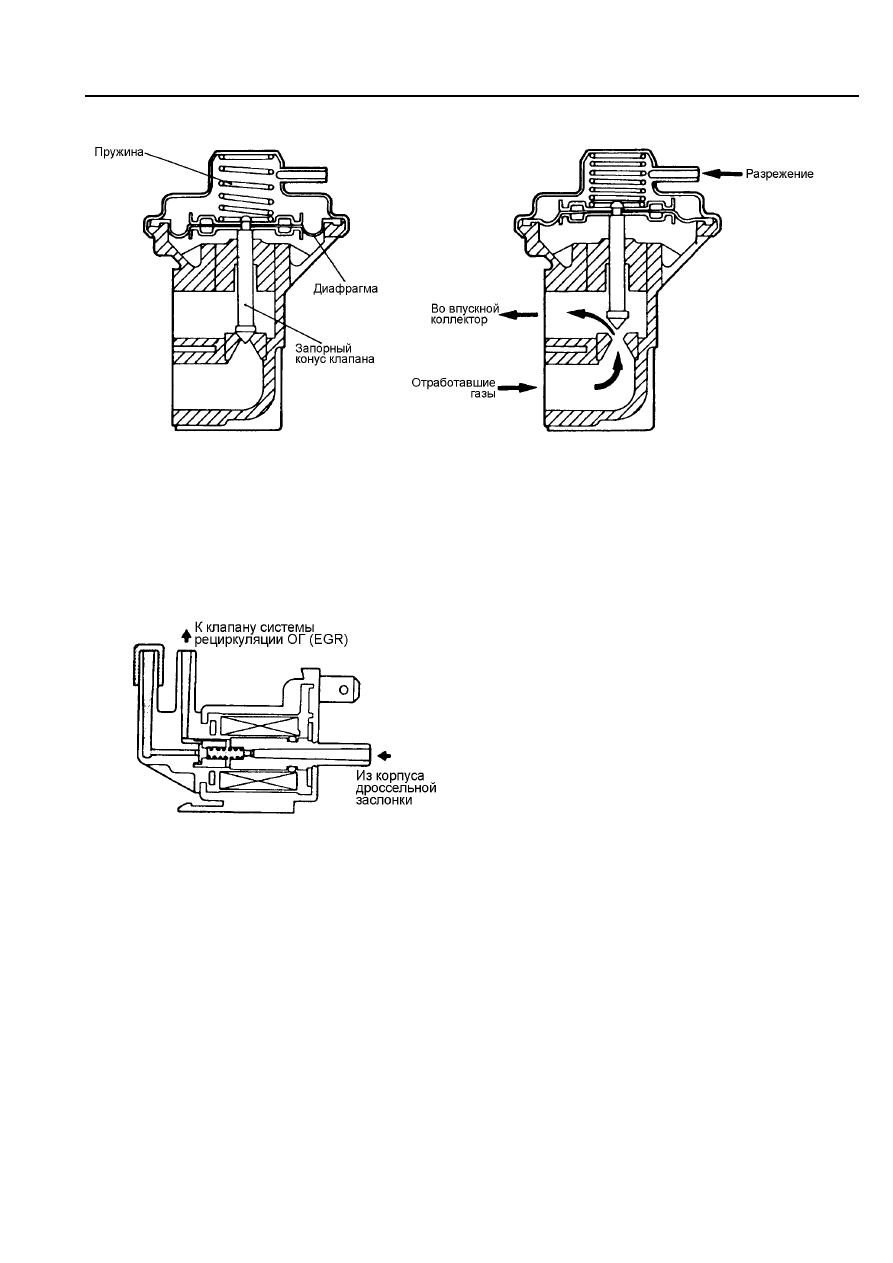

(i)  Исполнительный клапан системы рециркуляции ОГ (EGR)



Рис. ТТ6-12

Клапан  системы  рециркуляции  ОГ (EGR), использует  диафрагму  для  управления  потоком

отработавших  газов,  проходящих  через систему рециркуляции,  путем  перемещения запорного  конуса
клапана в соответствии с величиной разрежения, поступающего в вакуумируемую полость клапана.

При увеличении разрежения выше усилия пружины, клапан открывается, как показано на рисунке

выше, и отработавшие газы поступают во впускной коллектор.





Рис. ТТ6-13



(ii)  Электромагнитный клапан управления

системой рециркуляции отработавших газов
(EGR)

•  Тип управления "включен" (ON) –

"выключен" (OFF).

Во включенном состоянии перекрывает канал

атмосферного  давления  (использующегося  для
закрытия

исполнительного

клапана)

и,

одновременно  подает  в  вакуумную  камеру
давление,  создающееся  на  обрезе  дроссельной
заслонки.

•  Система управления работой системы

(duty control).



Электромагнитный

клапан

управления

системой рециркуляции отработавших газов (EGR)
регулирует  величину  разрежения,  подаваемого  к
клапану  системы  рециркуляции  ОГ (EGR) в
соответствии  с  сигналом,  поступающим  из
электронного блока управления двигателем.









СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ



(4) Каталитический нейтрализатор



6 - 10







СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

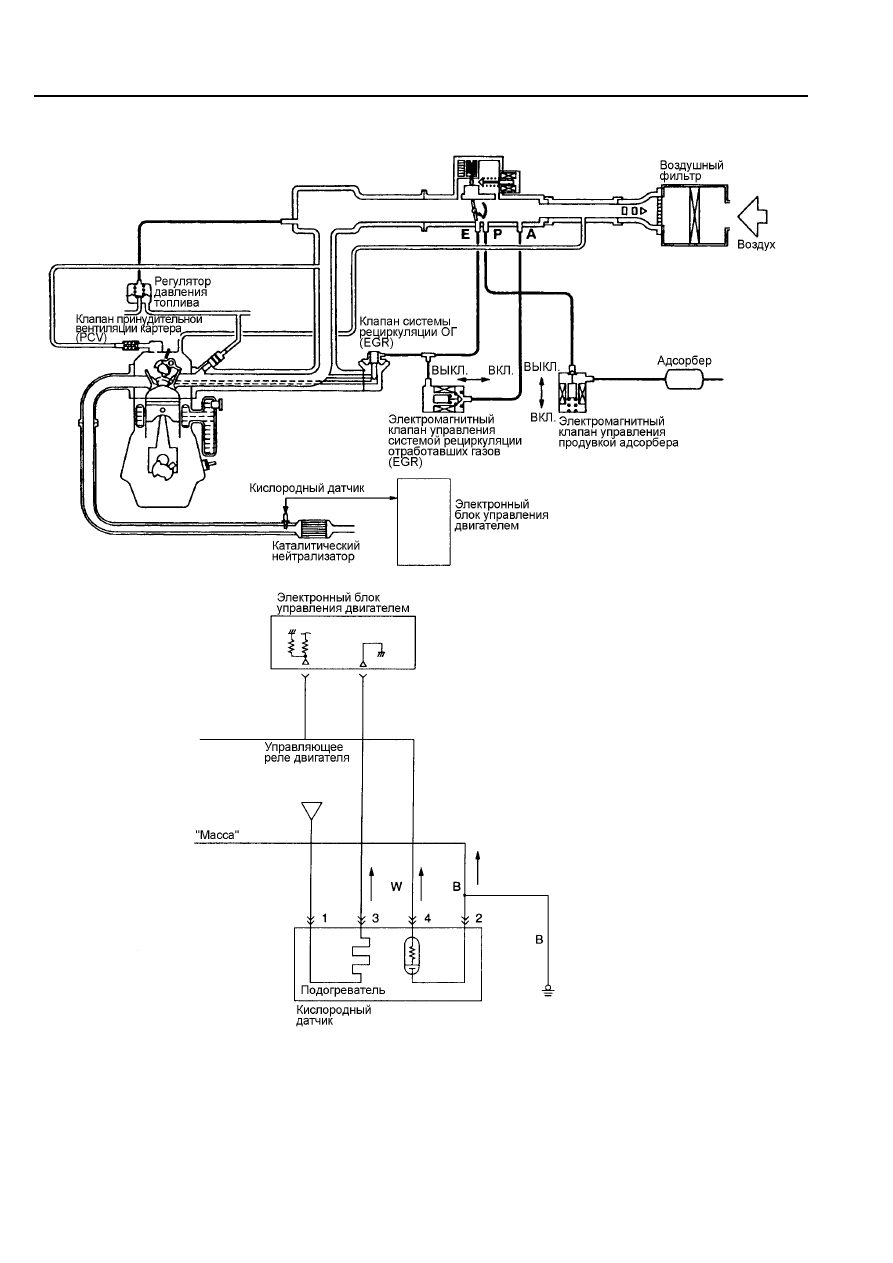

Система  снижения  токсичности,  показанная  на  рис.  ТТ6-14,  включает  в  себя  трехкомпонентный

каталитический  нейтрализатор,  работающий  совместно  с  системой  обратной  связи  (она  использует
кислородный  датчик),  которая  усиливает  эффективность  действия  трехкомпонентного  каталитического
нейтрализатора.



Рис. ТТ6-15

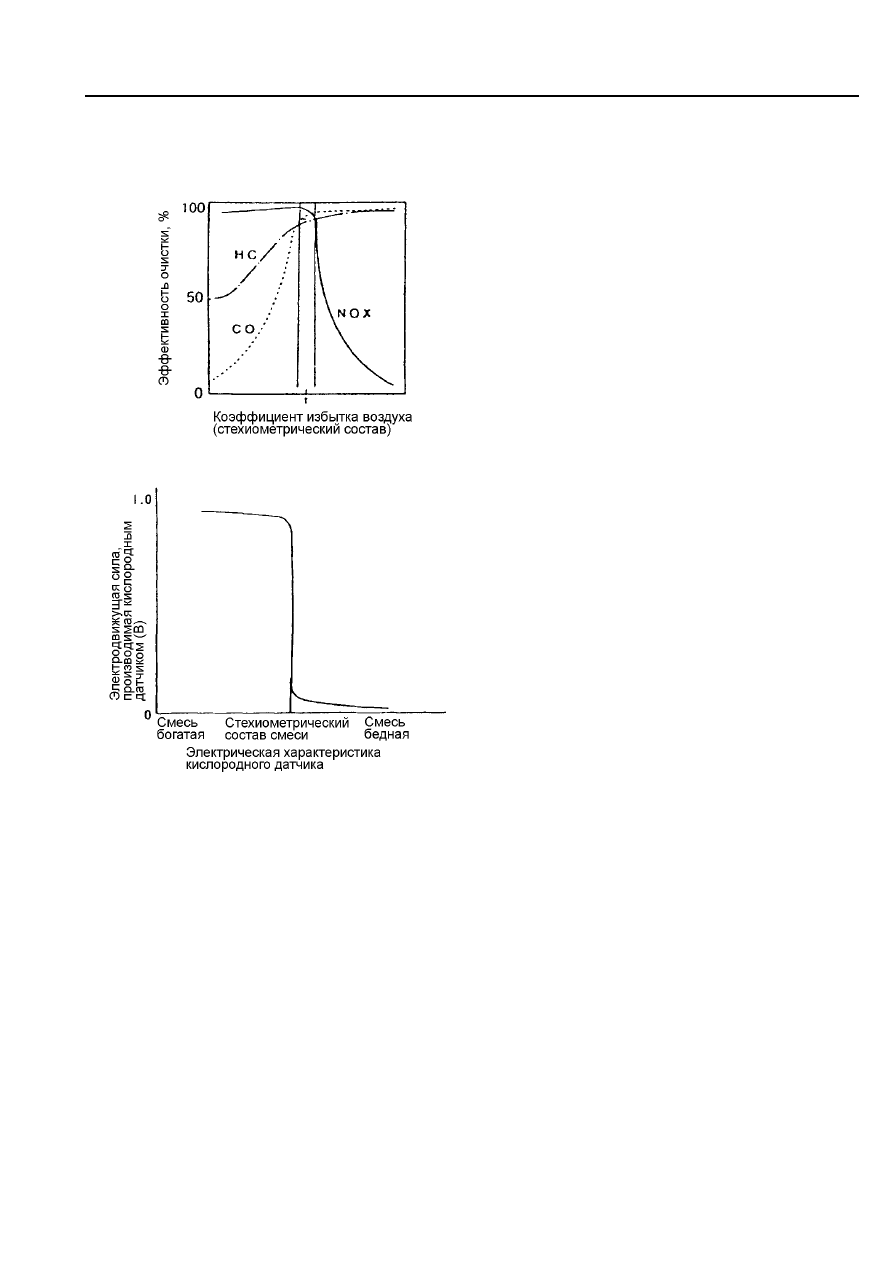

На  рис. 6-16 показана  взаимосвязь  между

составом  смеси  и  диапазонами  содержания
углеводородов  (СН),  окиси  углерода  (СО)  и
окислами  азота (NO

x

),  до  величин  которых  может

снижать  их  содержание  в  отработавших  газах
трехкомпонентный  каталитический  нейтрализатор.
Как видно из рисунка снижение содержания СН, СО
и NO

x

  близко  к  нулю  квазистохиометрическом

составе смеси.





Рис. ТТ6-16


На рис. ТТ6-16 показана связь между составом

смеси  и  электродвижущей  силой,  производимой
кислородным  датчиком,  входящим  в  систему
обратной

связи.

Как

видно

из

рисунка

электродвижущая  сила  резко  возрастает  при
обогащении состава смеси и резко снижается при ее
обеднении.

 Система

обратной

связи

использует

характеристики кислородного датчика.




Следует  подчеркнуть,  что  электронный  блок  управления  двигателем  поддерживает  состав  смеси

наиболее близким к стехиометрическому составу путем подстройки количества впрыскиваемого топлива
в соответствии с сигналом кислородного датчика.


Электронный  блок  управления  двигателем  выбирает  логику  управления  двигателем  по  обратной

связи,  на  режимах  низких  и  средних  нагрузок,  при  прогретом  двигателе  (см.  раздел  "Управление
обратной связью" на стр. 3-10).

Двигатели  с  непосредственным  впрыскиванием  бензина  в  цилиндры (GDI), работают  на  бедных

смесях  при  небольших  или  умеренных  нагрузках  двигателя  для  достижения  лучшей  топливной
экономичности и снижения содержания СО

2

 в отработавших газах.
