СИСТЕМА ЗАЖИГАНИЯ



(i)

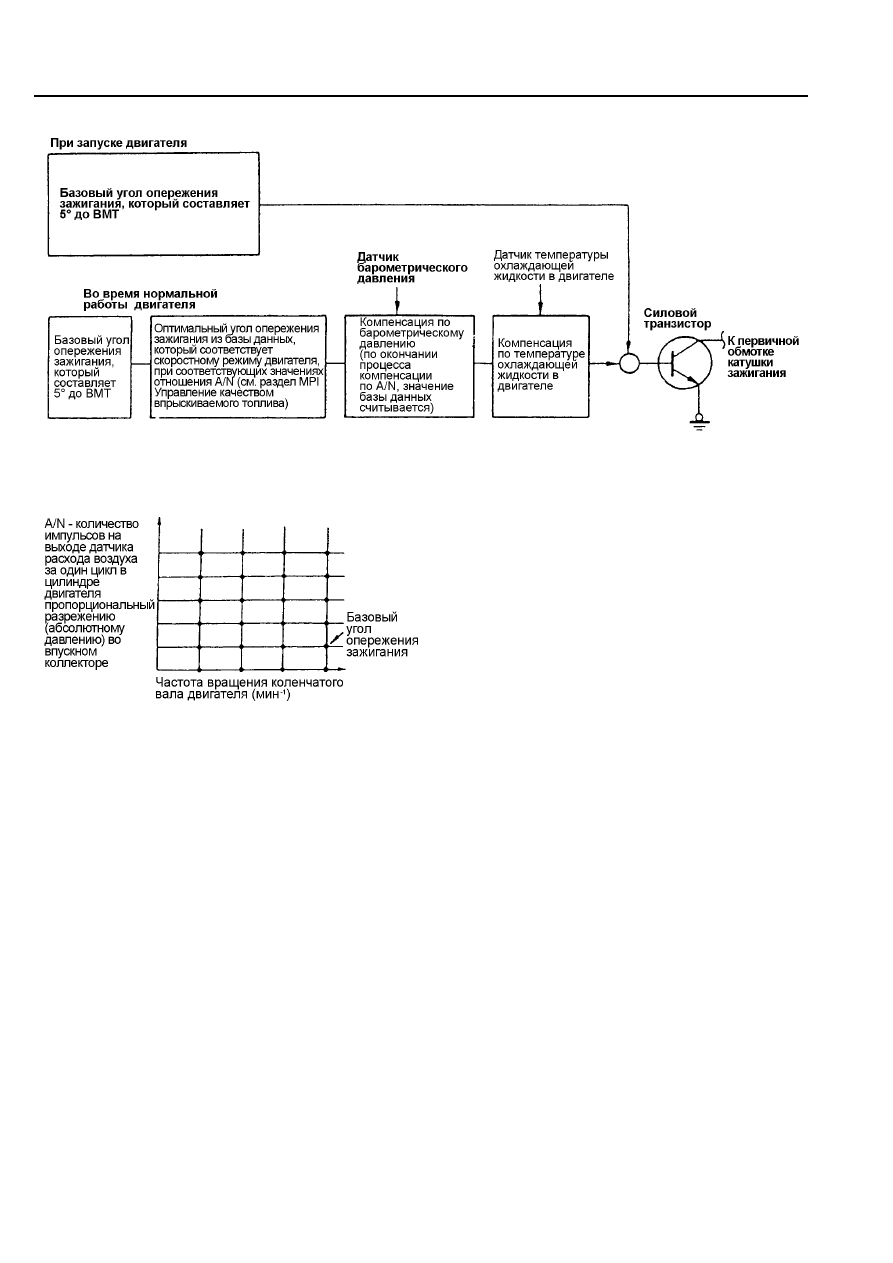

Блок-схема управления углом опережения зажигания



Рис. ТТ4-7

(ii)  При нормальной работе двигателя



Рис. ТТ4-8

Заранее  установленная  база  данных  для

каждого  скоростного  режима  двигателя  и
отношение (A/N) считается  базовым  углом
опережения зажигания.



Датчики,  обеспечивающие  базовый  угол

опережения зажигания:









датчик расхода воздуха



датчик положения коленчатого вала двигателя



(е) Управление запуском двигателя

При  прокручивании  двигателя  стартером,  зажигание  синхронизируется  с  сигналом  датчика

положения коленчатого вала, что соответствует базовому углу опережения зажигания 5

° до ВМТ.

4 - 6







СИСТЕМА ЗАЖИГАНИЯ



(5) Управление временем возбуждения в первичной обмотке катушки
зажигания

(а) Ток в первичной обмотке катушки
зажигания





Рис. ТТ4-9

После

начала

открытия

силового

транзистора,  ток  в  первичной  обмотке  катушки
зажигания возрастает по закону, показанному на
рисунке. Напряжение, возникающее во вторичной
обмотке  катушки  зажигания,  при  разрыве  цепи
первичной  обмотки  зависит  от  величины  тока  в
ней  и  от  скорости,  с  которой  обрывается  ток  в
первичной обмотке катушки зажигания.

Во вторичной обмотке должно быть получено

напряжение  порядка 30 кВ,  электронный  блок
управления  двигателем  управляет  временем
возбуждения

(подключения

силового

транзистора)  и  моментом  времени  разрыва
первичной  цепи,  используя  информацию  о
состоянии (напряжении) аккумуляторной батареи
и

скоростном

режиме

двигателя,

чтобы

обеспечить  требуемый  уровень  напряжения  во
вторичной обмотке к моменту зажигания.

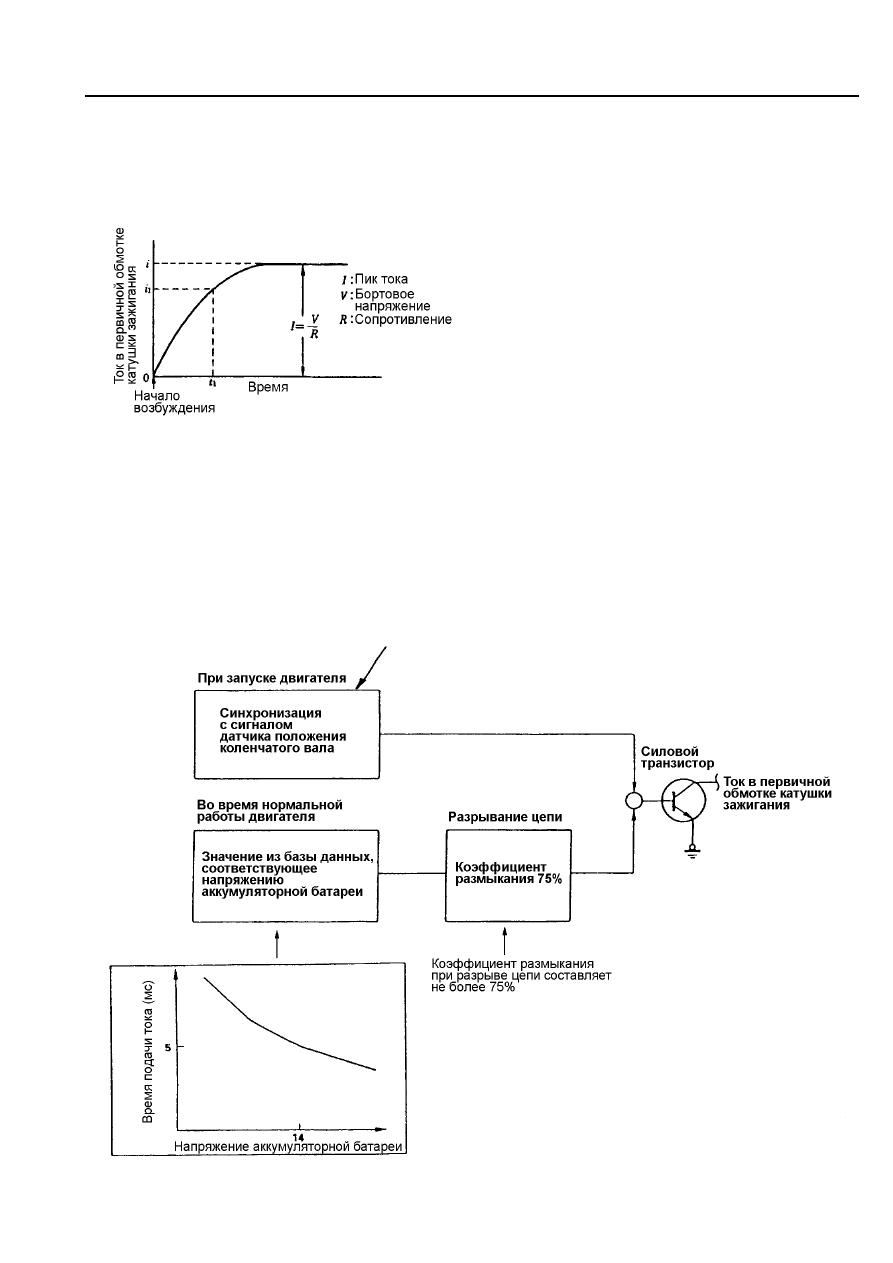

(b) Блок-схема управления временем возбуждения в первичной обмотке катушки
зажигания

При работе двигателя и  во время  режима запуска используются различные способы управления

временем возбуждения тока в катушке зажигания. (см. рис. ТТ4-10)



Рис. ТТ4-10







При  прокручивании  двигателя  стартером,  ток  подается
на  катушку  зажигания  синхронно  сигналу  датчика
положения  коленчатого  вала,  соответствующего 75

° до

ВМТ.  Если  же  двигатель  не  прокручивается  стартером,
но  зажигание  включено (ON), то  ток  на  катушку
зажигания не подается.



СИСТЕМА ЗАЖИГАНИЯ



(6) Управление детонацией

Система  управления  детонацией  определяет  ее  при  появлении  в  двигателе  на  высоких

нагрузках  (велико  значение  отношения A/N) и  устанавливает  оптимальный  угол  опережения
зажигания для предотвращения детонации и защиты двигателя.

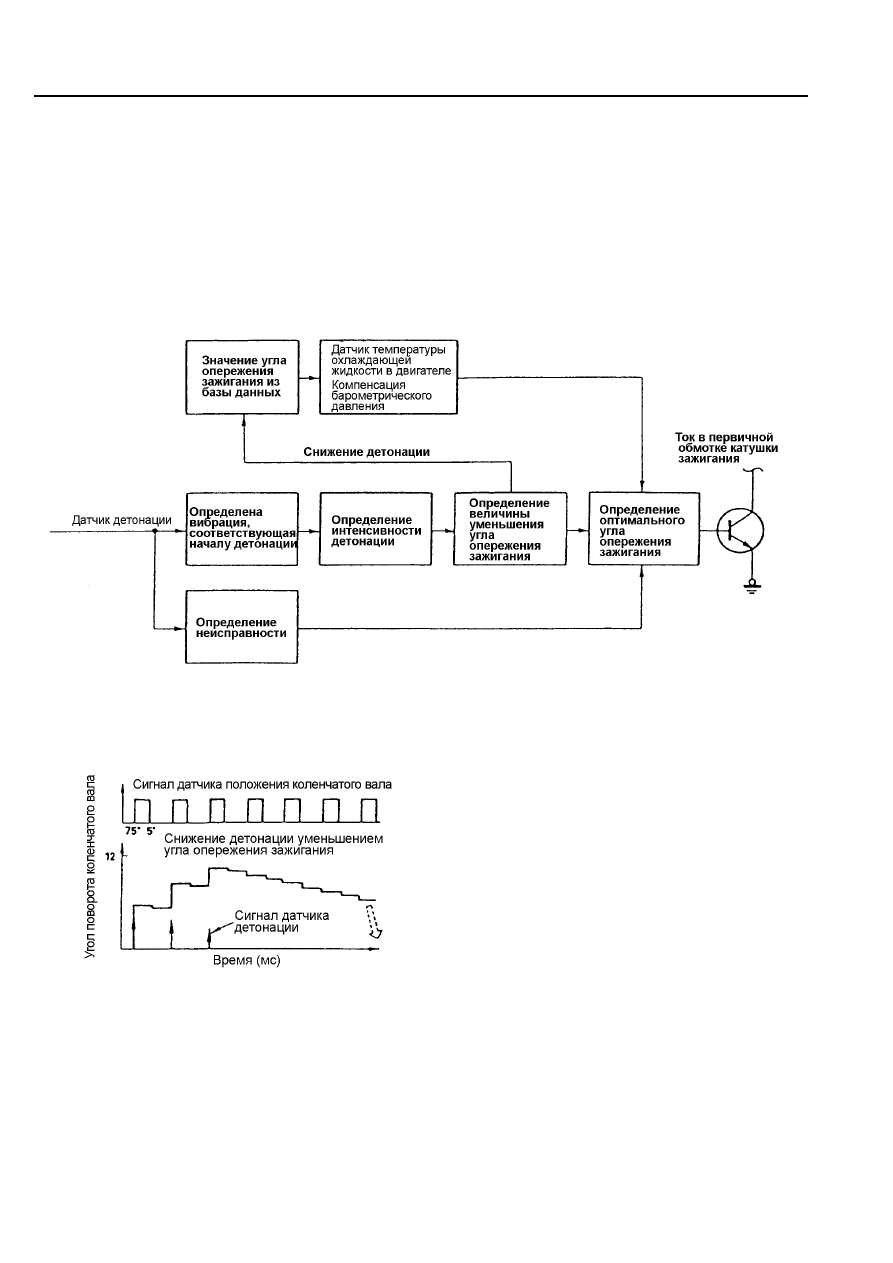

(а) Блок-схема системы управления детонацией

Алгоритм управления детонацией:

Электронный блок управления двигателем использует сигнал датчика детонации для определения

уровня детонации в пределах от 75

° до ВМТ до некоторого угла поворота коленчатого вала (положения

коленчатого вала); в соответствии с полученной информацией, происходит смещение угла опережения
зажигания в сторону его запаздывания.



Рис. ТТ4-11

(b) Снижение детонации уменьшением угла
опережения зажигания



Рис. ТТ4-12

При  каждом  сигнале  датчика  положения

коленчатого вала, соответствующего 75

° до ВМТ,

сигнал  датчика  детонации  пропускается  через
частотный  фильтр  и,  при  необходимости,
вырабатывается  сигнал  на  уменьшение  угла
опережения  зажигания,  который  добавляется  к
уже  принятому  ранее  уровню  компенсации  угла
опережения

зажигания

в

сторону

его

уменьшения.  Таким  образом,  общий  уровень
компенсации  по  уменьшению  угла  опережения
зажигания  возрастает  (максимально  до 15

0

  по

углу поворота коленчатого вала) до тех пор, пока
детонация не прекратится.

Когда

детонация

прекращается,

угол

опережения зажигания медленно (с интервалами
600  мс)  возвращается    в  исходное  положение.
При  разрыве  или  коротком  замыкании  проводки
датчика  детонации,  угол  опережения  зажигания
уменьшается  (примерно  до  3

°  угла  поворота

коленчатого  вала  до  ВМТ)  для  предотвращения
возникновения детонации.

 Датчики, участвующие в управлении детонацией:

4 - 8







СИСТЕМА ЗАЖИГАНИЯ

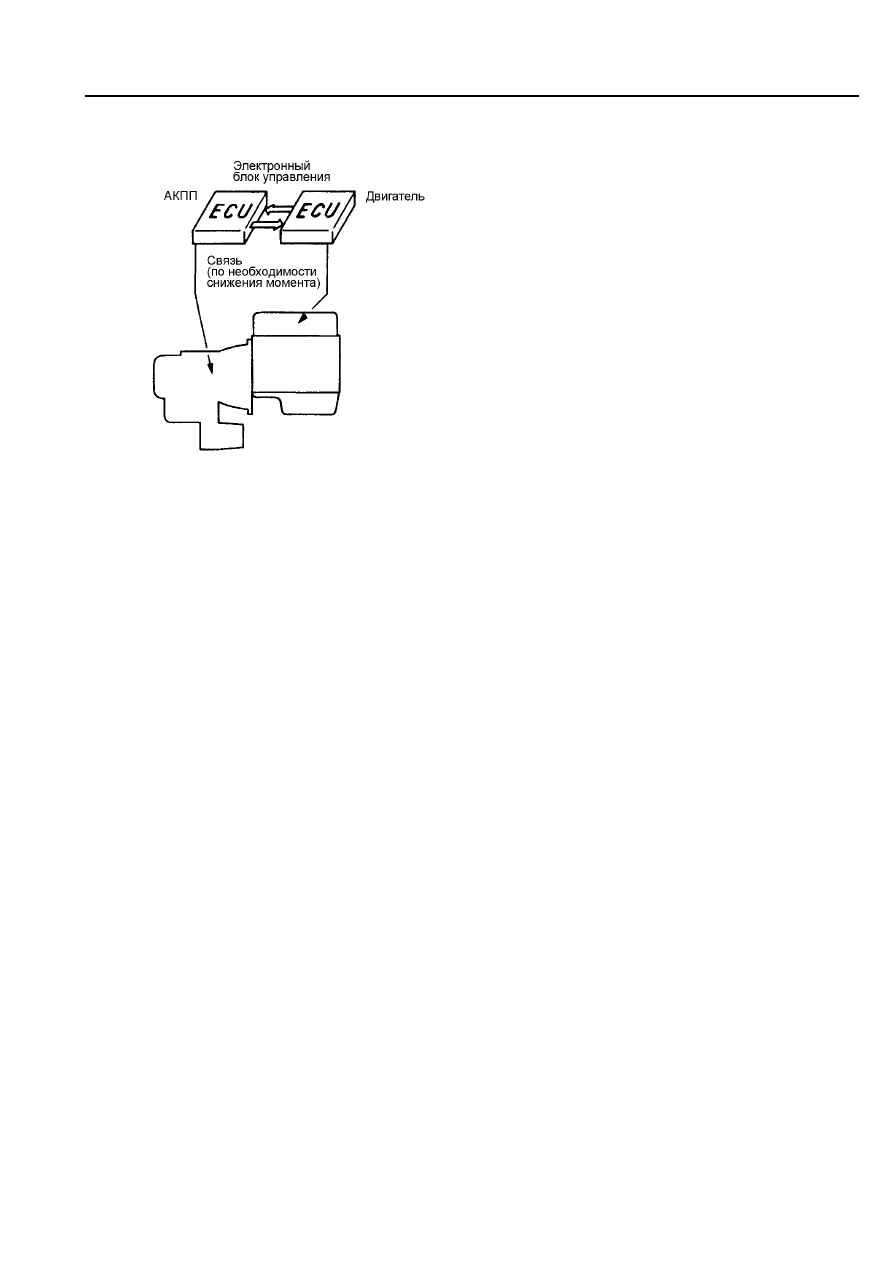

(7) Общее управление двигателем и коробкой перемены передач



Рис. ТТ4-13





При повышении передачи, электронный блок

управления АКПП передает сигнал на
электронный блок управления двигателем о
необходимости снижения момента. В ответ на
это требование, электронный блок управления
двигателем уменьшает угол опережения
зажигания и, тем самым, уменьшает момент,
развиваемый двигателем.  Подобное
взаимодействие минимизирует величину
изменения момента при переключении передач,
что, в конечном итоге, обеспечивает ощущение
плавности при переключении передач.
